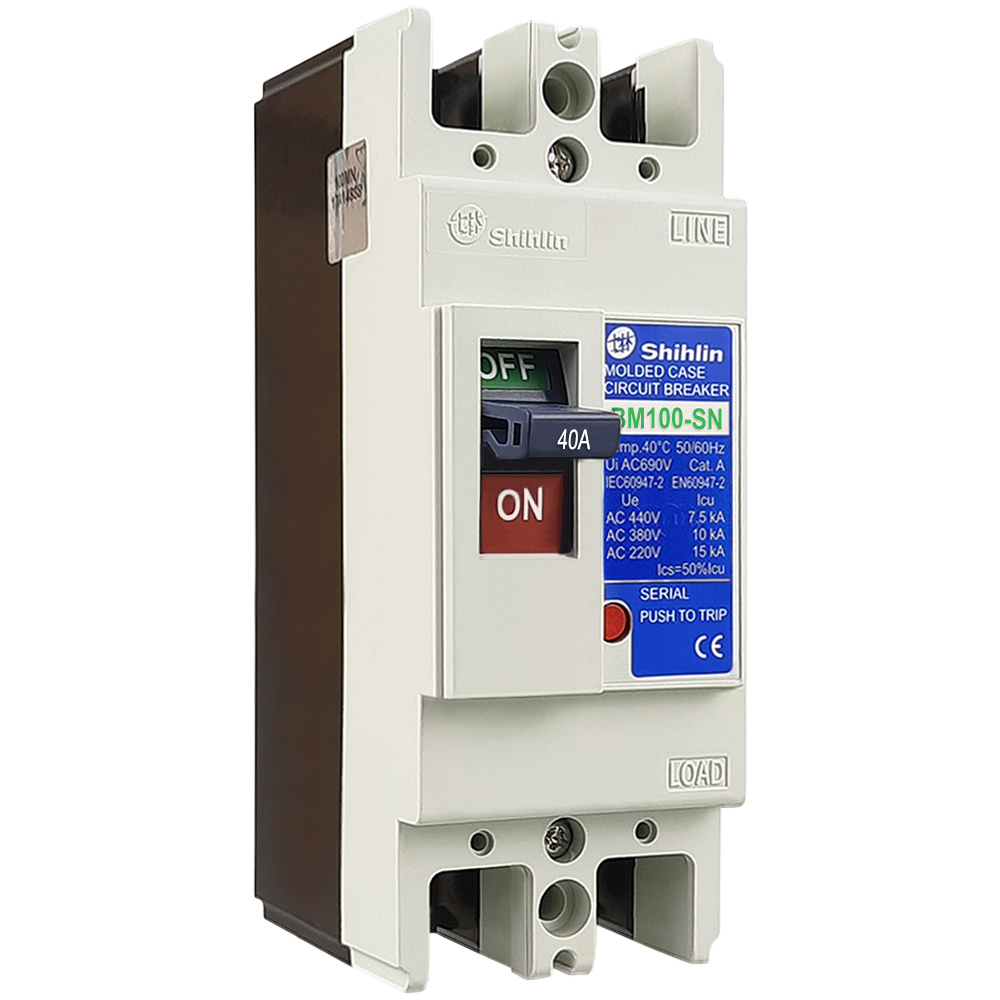

MCCB BM100-SN 2P 40A 15kA Shihlin

Tổng quan về MCCB BM100-SN 2P 40A 15kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt và bảo vệ thường được sử dụng trong các hệ thống phân phối điện hạ thế.

MCCB Shihlin BM100-SN 2P 40A có mã hàng BM100SN2P40A, được sản xuất bởi Shihlin – thương hiệu có xuất xứ Đài Loan. Thiết bị sở hữu 2 cực, dòng định mức 40A tại nhiệt độ 40°C và hoạt động ở tần số 50/60Hz.

Một điểm đáng chú ý của sản phẩm là khả năng cắt dòng ngắn mạch:

• 15kA tại AC 380/415V
• 25kA tại AC 220/240V

Nhờ đó, thiết bị phù hợp cho nhiều hệ thống điện cần khả năng đóng cắt và bảo vệ mạch khi xảy ra sự cố.

Thông số kỹ thuật MCCB BM100-SN 2P 40A

Các thông số kỹ thuật chính của MCCB BM100-SN 2P 40A 15kA gồm:

Các thông số trên giúp kỹ thuật viên dễ dàng đối chiếu MCCB với yêu cầu thiết kế của hệ thống điện trước khi lựa chọn và lắp đặt.

Đặc điểm nổi bật của MCCB Shihlin BM100-SN 2P 40A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-SN 2P 40A là bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Thiết bị có khả năng ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố đến dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.

Đây là chức năng cần thiết đối với tủ phân phối điện, bảng điều khiển và mạng điện trong nhà máy, xưởng sản xuất hoặc các công trình dân dụng.

Dòng định mức 40A, khung 100AF

Sản phẩm có kích thước khung 100AF và dòng điện định mức 40A tại 40°C. Cấu hình 2P phù hợp với các hệ thống cần đóng cắt đồng thời hai cực.

Khi lựa chọn MCCB, người dùng cần tính toán dòng tải thực tế, đặc tính dây dẫn và yêu cầu phối hợp bảo vệ của hệ thống thay vì chỉ dựa trên dòng định mức của thiết bị.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA. Trong điều kiện AC 220/240V, thông số này đạt 25kA.

Khả năng cắt là một trong những tiêu chí quan trọng khi lựa chọn MCCB. Thiết bị được lựa chọn cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Bộ trip từ tính thủy lực

MCCB BM100-SN được trang bị bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ của thiết bị khi hệ thống xuất hiện điều kiện dòng điện bất thường.

Cơ cấu bảo vệ được tích hợp trực tiếp trong MCCB giúp sản phẩm phù hợp với nhiều ứng dụng đóng cắt và bảo vệ điện hạ thế.

Vỏ cách điện và xử lý chống ăn mòn

Vỏ MCCB được chế tạo từ nhựa tổng hợp có khả năng cách điện. Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được thiết kế có khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này hỗ trợ thiết bị hoạt động trong môi trường tủ điện và các ứng dụng công nghiệp thông thường.

Thiết kế thuận tiện cho quá trình lắp đặt

Aptomat khối Shihlin BM100-SN 2P 40A sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp việc đấu nối và bố trí thiết bị trong tủ điện thuận tiện hơn.

Kích thước sản phẩm chỉ 50 x 130 x 68 mm, trọng lượng khoảng 0,45 kg, nhờ đó có thể bố trí trong nhiều loại bảng điện và tủ điện mà không chiếm quá nhiều không gian.

Khả năng giao tiếp được mô đun hóa cũng giúp dòng BM100-SN có tính linh hoạt trong quá trình thiết kế hệ thống.

Tiêu chuẩn của MCCB BM100-SN 2P 40A

Sản phẩm được thiết kế đáp ứng các tiêu chuẩn:

IEC/EN 60947-2 – tiêu chuẩn liên quan đến máy cắt trong hệ thống thiết bị đóng cắt và điều khiển hạ áp.

Ngoài ra, sản phẩm còn đáp ứng các tiêu chuẩn JIS 8370 và JIS 8201-2.

Việc lựa chọn thiết bị tuân thủ các tiêu chuẩn kỹ thuật phù hợp giúp kỹ sư và đơn vị thi công có cơ sở rõ ràng hơn khi thiết kế, nghiệm thu và vận hành hệ thống điện.

Ứng dụng của MCCB BM100-SN 2P 40A 15kA

Nhờ cấu hình 2P, dòng định mức 40A và khả năng cắt ngắn mạch phù hợp, MCCB BM100-SN có thể được sử dụng trong nhiều hệ thống như:

• Bảo vệ thiết bị đóng cắt và bảng điều khiển.
• Lắp đặt trong tủ điện phân phối.
• Bảo vệ các nhánh điện trong hệ thống điện nhà máy.
• Ứng dụng trong mạng điện hạ thế.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Hệ thống điện dân dụng có thông số phù hợp.
• Các hệ thống cần bảo vệ quá tải và ngắn mạch với dòng định mức 40A.

Để đảm bảo hiệu quả bảo vệ, cần lựa chọn MCCB dựa trên dòng tải, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Vì sao MCCB BM100-SN 2P 40A phù hợp cho hệ thống điện hạ thế?

Một ưu điểm của MCCB Shihlin BM100-SN 2P 40A là sự kết hợp giữa khả năng đóng cắt, bảo vệ quá tải và bảo vệ ngắn mạch trong cùng một thiết bị.

Sản phẩm sở hữu các thông số rõ ràng như dòng định mức 40A, điện áp cách điện 800VAC, điện áp hoạt động định mức 500VAC và điện áp xung định mức 6kV. Khả năng cắt đạt 15kA tại AC 380/415V đáp ứng nhu cầu của nhiều hệ thống phân phối điện thông dụng.

Bên cạnh đó, thiết kế nhỏ gọn, kết nối bằng kẹp đầu cuối và vỏ nhựa tổng hợp cách điện giúp quá trình bố trí, đấu nối trong tủ điện thuận tiện.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 2P 40A

Để MCCB phát huy đúng chức năng bảo vệ, người sử dụng nên kiểm tra kỹ các thông số của hệ thống trước khi lắp đặt. Đặc biệt, dòng điện định mức của MCCB cần phù hợp với tải và khả năng chịu dòng của dây dẫn.

Khả năng cắt ngắn mạch của MCCB cũng phải bằng hoặc lớn hơn mức dòng ngắn mạch dự kiến tại vị trí lắp đặt. Với những hệ thống công nghiệp phức tạp, việc tính toán và lựa chọn thiết bị nên được thực hiện bởi kỹ sư hoặc người có chuyên môn về điện.

Ngoài ra, cần tuân thủ hướng dẫn của nhà sản xuất, siết đầu nối đúng yêu cầu và kiểm tra định kỳ tình trạng thiết bị trong quá trình vận hành.
