MCCB BM100-SN 2P 50A 15kA Shihlin

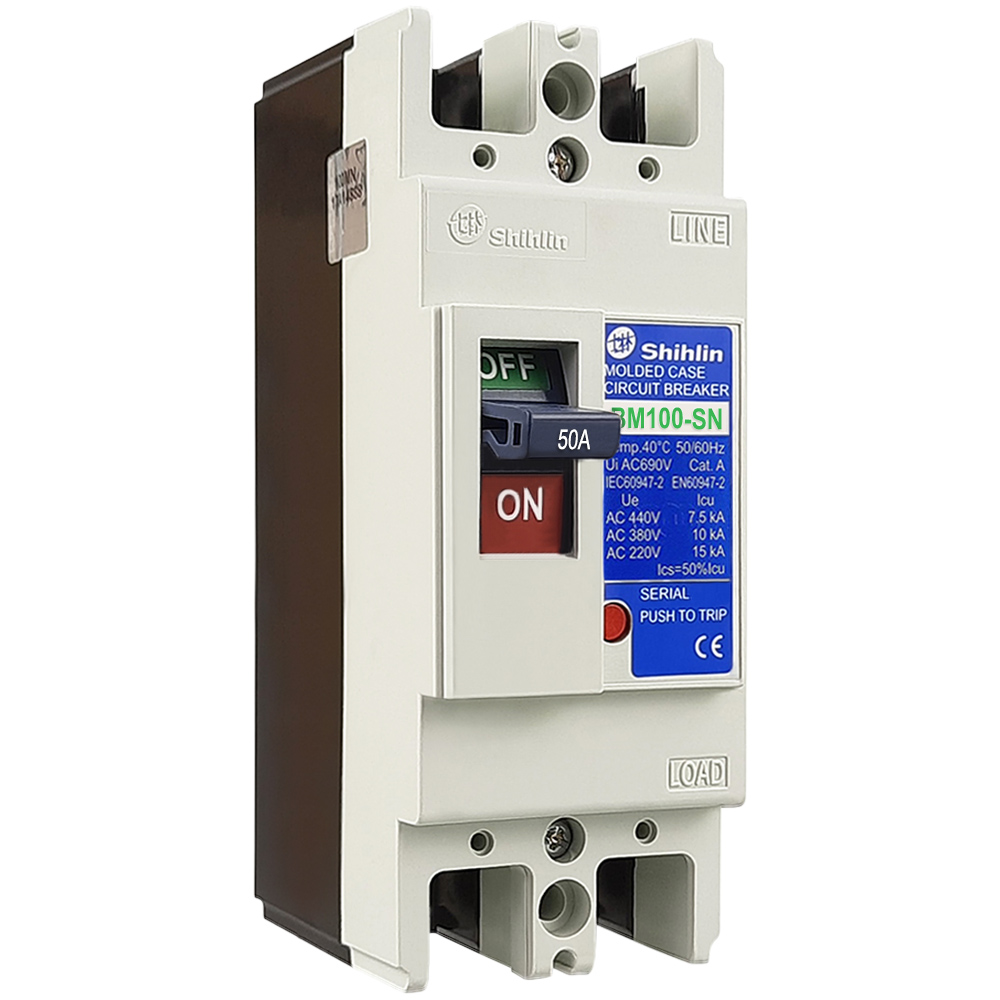

MCCB BM100-SN 2P 50A 15kA Shihlin là aptomat khối 2 cực thuộc dòng BM100-SN, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải, ngắn mạch. Với dòng điện định mức 50A, khung 100AF và khả năng cắt ngắn mạch 15kA tại điện áp AC 380/415V, sản phẩm phù hợp cho tủ điện, bảng điều khiển, hệ thống điện nhà máy cũng như nhiều mạng điện hạ thế dân dụng và công nghiệp.

Sản phẩm mang thương hiệu Shihlin – Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2, giúp người dùng dễ dàng lựa chọn cho những hệ thống yêu cầu thiết bị đóng cắt có thông số kỹ thuật rõ ràng và khả năng bảo vệ ổn định.

1. Tổng quan MCCB BM100-SN 2P 50A 15kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt được sử dụng phổ biến trong hệ thống phân phối điện. Chức năng quan trọng của MCCB là ngắt mạch khi xuất hiện những điều kiện bất thường như quá tải hoặc ngắn mạch, qua đó góp phần bảo vệ dây dẫn và thiết bị điện phía sau.

MCCB Shihlin BM100-SN 2P 50A có mã hàng BM100SN2P50A, thiết kế 2 cực (2P), dòng định mức 50A tại 40°C và tần số hoạt động 50/60Hz. Thiết bị sử dụng bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ trong quá trình vận hành.

Khả năng cắt ngắn mạch của sản phẩm đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V. Đây là những thông số quan trọng cần được xem xét khi lựa chọn MCCB cho từng hệ thống điện cụ thể.

Thông số kỹ thuật MCCB BM100-SN 2P 50A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM100-SN 2P 50A 15kA
• Mã hàng: BM100SN2P50A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 50A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt tại AC 380/415V: 15kA
• Khả năng cắt tại AC 220/240V: 25kA
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 × 130 × 68 mm
• Trọng lượng: Khoảng 0,45 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Khi lựa chọn MCCB, người dùng không nên chỉ căn cứ vào dòng định mức 50A mà cần đối chiếu đồng thời điện áp hệ thống, dòng ngắn mạch dự kiến, đặc điểm tải và yêu cầu phối hợp bảo vệ của toàn bộ hệ thống điện.

Đặc điểm nổi bật của MCCB Shihlin BM100-SN 2P 50A

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những nhiệm vụ chính của MCCB BM100-SN 2P 50A là bảo vệ mạch điện trước tình trạng quá tải và ngắn mạch. Khi hệ thống xuất hiện điều kiện bất thường vượt ngưỡng làm việc của thiết bị, MCCB thực hiện chức năng ngắt mạch nhằm hạn chế ảnh hưởng tới dây dẫn và các thiết bị điện liên quan.

Đây là lý do MCCB thường được bố trí trong tủ phân phối điện, bảng điều khiển và các nhánh điện cần bảo vệ độc lập.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, MCCB BM100-SN 2P 50A có khả năng cắt ngắn mạch 15kA. Trong khi đó, tại AC 220/240V, thông số này đạt 25kA.

Khả năng cắt là tiêu chí kỹ thuật quan trọng khi lựa chọn aptomat. MCCB cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Vì vậy, đối với các công trình thực tế, thông số này cần được kiểm tra dựa trên thiết kế và tính toán hệ thống điện.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp cách điện, tạo kết cấu dạng khối chắc chắn và phù hợp với đặc trưng của thiết bị đóng cắt hạ thế.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ trước hiện tượng ngưng tụ hơi nước. Những đặc điểm này góp phần nâng cao khả năng thích nghi của thiết bị trong môi trường tủ điện.

Trang bị bộ trip từ tính thủy lực

BM100-SN 2P 50A sử dụng bộ trip từ tính thủy lực. Đây là bộ phận quan trọng trong cơ chế bảo vệ của MCCB, giúp thiết bị phản ứng khi mạch điện xuất hiện các điều kiện bất thường theo đặc tính thiết kế.

Việc lựa chọn đúng đặc tính bảo vệ của MCCB cần dựa trên loại tải, dòng làm việc và yêu cầu kỹ thuật của hệ thống.

Lắp đặt và kết nối thuận tiện

MCCB Shihlin BM100-SN sử dụng kẹp thiết bị đầu cuối để kết nối. Kích thước thiết bị khoảng 50 × 130 × 68 mm và trọng lượng khoảng 0,45 kg, thuận tiện cho việc bố trí trong nhiều loại tủ điện và bảng điều khiển phù hợp.

MCCB BM100-SN 2P 50A đạt những tiêu chuẩn nào?

Sản phẩm được sản xuất đáp ứng các tiêu chuẩn:

IEC/EN 60947-2 – tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp.

Bên cạnh đó, sản phẩm còn đáp ứng JIS 8370 và JIS 8201-2. Việc công bố rõ các tiêu chuẩn kỹ thuật giúp kỹ sư, nhà thầu và đơn vị thi công có thêm căn cứ khi lựa chọn thiết bị cho hệ thống.

Shihlin là thương hiệu có xuất xứ từ Đài Loan, cung cấp nhiều dòng thiết bị điện và thiết bị đóng cắt phục vụ các ứng dụng dân dụng và công nghiệp.

Ứng dụng của MCCB Shihlin BM100-SN 2P 50A

Nhờ thiết kế 2P, dòng định mức 50A và khả năng cắt 15kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế phù hợp với thông số kỹ thuật.

Một số ứng dụng tiêu biểu gồm:

• Bảo vệ mạch điện trong tủ điện phân phối.
• Lắp đặt trong bảng điều khiển điện.
• Sử dụng trong hệ thống điện nhà máy, xưởng sản xuất.
• Bảo vệ các nhánh điện thuộc mạng điện hạ thế.
• Ứng dụng cho một số hệ thống điện dân dụng và công nghiệp nhỏ.
• Đóng cắt và bảo vệ các mạch có dòng làm việc phù hợp với định mức 50A.

Trong thực tế, khả năng sử dụng MCCB còn phụ thuộc vào thiết kế của từng hệ thống. Người dùng cần kiểm tra tiết diện dây dẫn, công suất tải, dòng khởi động, điện áp làm việc và dòng ngắn mạch dự kiến trước khi lựa chọn.

Vì sao nên lựa chọn MCCB BM100-SN 2P 50A?

MCCB Shihlin BM100-SN 2P 50A 15kA sở hữu bộ thông số phù hợp với nhiều ứng dụng bảo vệ điện hạ thế. Thiết bị có khung 100AF, dòng định mức 50A, điện áp cách điện Ui 800VAC và điện áp xung Uimp 6kV.

Khả năng cắt đạt 15kA tại AC 380/415V giúp sản phẩm đáp ứng nhu cầu bảo vệ cho các hệ thống có dòng ngắn mạch dự kiến nằm trong phạm vi phù hợp. Bên cạnh đó, thiết kế dạng khối, kết nối bằng kẹp đầu cuối và kích thước tương đối gọn giúp việc bố trí trong tủ điện thuận tiện hơn.

Sản phẩm cũng có thông tin tiêu chuẩn, thông số điện và đặc tính kỹ thuật cụ thể, giúp kỹ sư và người sử dụng dễ dàng đối chiếu với yêu cầu của công trình trước khi đưa ra quyết định lựa chọn.

Lưu ý khi chọn và lắp đặt MCCB 2P 50A

Để MCCB hoạt động đúng chức năng bảo vệ, việc lựa chọn thiết bị cần dựa trên điều kiện thực tế của hệ thống điện. Không nên lựa chọn aptomat chỉ dựa vào thông số dòng định mức.

Cần đặc biệt quan tâm đến dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, khả năng cắt ngắn mạch, đặc tính của tải và phương án phối hợp bảo vệ với các thiết bị đóng cắt khác.

Quá trình lắp đặt nên được thực hiện theo tài liệu kỹ thuật của nhà sản xuất và bởi người có chuyên môn về điện. Các đầu nối cần được kiểm tra và siết đúng yêu cầu nhằm hạn chế tình trạng tiếp xúc không tốt hoặc phát nhiệt tại điểm đấu nối trong quá trình sử dụng.
