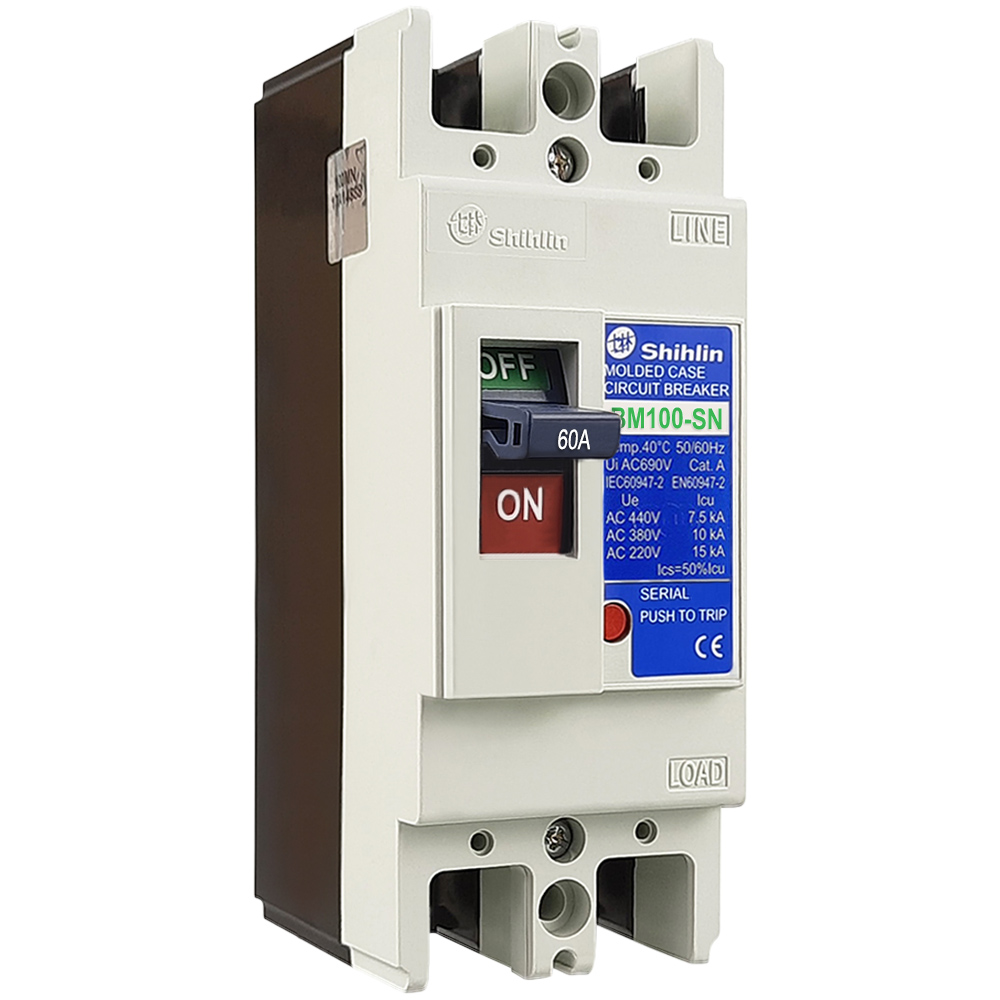

MCCB BM100-SN 2P 60A 15kA Shihlin

Tổng quan MCCB BM100-SN 2P 60A 15kA

MCCB BM100-SN 2P 60A 15kA có mã hàng BM100SN2P60A, thuộc nhóm MCCB (Moulded Case Circuit Breaker), còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối.

Thiết bị có cấu hình 2 cực (2P), dòng điện định mức 60A tại nhiệt độ 40°C và kích thước khung 100AF. MCCB được sử dụng để đóng cắt mạch điện, đồng thời hỗ trợ bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch.

Sản phẩm mang thương hiệu Shihlin – Đài Loan, được sản xuất theo các tiêu chuẩn IEC/EN 60947-2 và JIS 8370 & 8201-2, đáp ứng yêu cầu sử dụng trong nhiều hệ thống điện hạ thế.

Thông số kỹ thuật MCCB Shihlin BM100-SN 2P 60A

Các thông số chính của sản phẩm gồm:

Đặc điểm nổi bật của MCCB BM100-SN 2P 60A

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng của MCCB Shihlin BM100-SN 2P 60A là hỗ trợ bảo vệ mạch điện trước hai dạng sự cố thường gặp: quá tải và ngắn mạch.

Khi dòng điện vượt quá giới hạn làm việc cho phép hoặc xuất hiện sự cố ngắn mạch, cơ chế bảo vệ của MCCB sẽ thực hiện nhiệm vụ ngắt mạch theo đặc tính thiết kế. Điều này góp phần hạn chế ảnh hưởng của dòng điện sự cố đến dây dẫn và các thiết bị phía sau.

Khả năng cắt ngắn mạch 15kA

MCCB BM100-SN có khả năng cắt ngắn mạch 15kA tại AC 380/415V và đạt 25kA tại AC 220/240V. Đây là thông số quan trọng cần xem xét khi lựa chọn MCCB cho từng hệ thống cụ thể.

Việc lựa chọn khả năng cắt của MCCB cần dựa trên dòng ngắn mạch dự kiến tại vị trí lắp đặt, vì vậy người thiết kế hoặc kỹ thuật viên cần tính toán và đối chiếu thông số trước khi sử dụng.

Bộ trip từ tính thủy lực

Thiết bị được trang bị bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ quá tải và ngắn mạch. Cơ cấu này là một trong những đặc điểm đáng chú ý của dòng BM100-SN, giúp MCCB thực hiện chức năng đóng cắt và bảo vệ trong hệ thống điện.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ MCCB được chế tạo từ nhựa tổng hợp có khả năng cách điện, giúp bao bọc các bộ phận bên trong và phù hợp với đặc tính của thiết bị đóng cắt dạng khối.

Các phần kim loại chính của sản phẩm được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước, góp phần nâng cao khả năng thích nghi khi sử dụng trong các hệ thống điện phù hợp với điều kiện kỹ thuật của nhà sản xuất.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

Với kích thước 50 × 130 × 68 mm và trọng lượng khoảng 0,45 kg, MCCB BM100-SN 2P 60A có thiết kế tương đối gọn, thuận tiện khi bố trí trong tủ điện hoặc bảng điều khiển.

Sản phẩm sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong hệ thống.

Tiêu chuẩn của MCCB Shihlin BM100-SN

MCCB BM100-SN 2P 60A được sản xuất đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2 – tiêu chuẩn áp dụng cho máy cắt thuộc thiết bị đóng cắt và điều khiển hạ áp.
• JIS 8370 & JIS 8201-2 – các tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện.
• Thương hiệu Shihlin, xuất xứ Đài Loan.

Việc đáp ứng các tiêu chuẩn kỹ thuật là một yếu tố quan trọng giúp người dùng đánh giá mức độ phù hợp của MCCB khi lựa chọn thiết bị cho hệ thống điện.

Ứng dụng của MCCB BM100-SN 2P 60A 15kA

Nhờ dòng định mức 60A và cấu hình 2P, sản phẩm có thể được ứng dụng trong nhiều hệ thống điện hạ thế như:

• Bảo vệ đường dây và thiết bị trong tủ điện, bảng điều khiển.
• Sử dụng trong hệ thống điện nhà máy và xưởng sản xuất.
• Ứng dụng cho các mạng điện công nghiệp quy mô nhỏ.
• Sử dụng trong một số hệ thống điện dân dụng và thương mại có thông số phù hợp.
• Làm thiết bị đóng cắt và bảo vệ cho các nhánh tải có dòng điện phù hợp với mức định mức 60A.

Để đảm bảo hiệu quả bảo vệ, người dùng cần lựa chọn MCCB dựa trên dòng tải, điện áp hệ thống, dòng ngắn mạch dự kiến, tiết diện dây dẫn và đặc tính của thiết bị cần bảo vệ.

Vì sao nên lựa chọn MCCB Shihlin BM100-SN 2P 60A?

MCCB Shihlin BM100-SN 2P 60A 15kA sở hữu nhiều đặc điểm phù hợp cho nhu cầu đóng cắt và bảo vệ hệ thống điện hạ thế. Sản phẩm kết hợp dòng định mức 60A, khung 100AF, khả năng cắt 15kA tại AC 380/415V và bộ trip từ tính thủy lực.

Bên cạnh đó, thiết kế vỏ cách điện bằng nhựa tổng hợp, các bộ phận kim loại chính được xử lý chống ăn mòn cùng kết nối đầu cuối thuận tiện giúp thiết bị phù hợp để bố trí trong nhiều loại tủ điện.

Đặc biệt, việc tuân thủ các tiêu chuẩn IEC/EN và JIS giúp sản phẩm có cơ sở kỹ thuật rõ ràng để người dùng, kỹ thuật viên và đơn vị thiết kế tham khảo khi lựa chọn thiết bị cho công trình.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 60A

Để MCCB hoạt động đúng chức năng, không nên chỉ lựa chọn dựa trên dòng định mức 60A. Người dùng cần kiểm tra đồng thời điện áp làm việc, số cực, khả năng cắt ngắn mạch và đặc tính của tải.

Đối với BM100-SN 2P 60A, cần đặc biệt lưu ý khả năng cắt 15kA tại AC 380/415V và 25kA tại AC 220/240V. Khả năng cắt của thiết bị phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Quá trình lắp đặt, đấu nối, kiểm tra và bảo trì nên được thực hiện bởi người có chuyên môn về điện và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất cũng như các quy định an toàn điện hiện hành.
