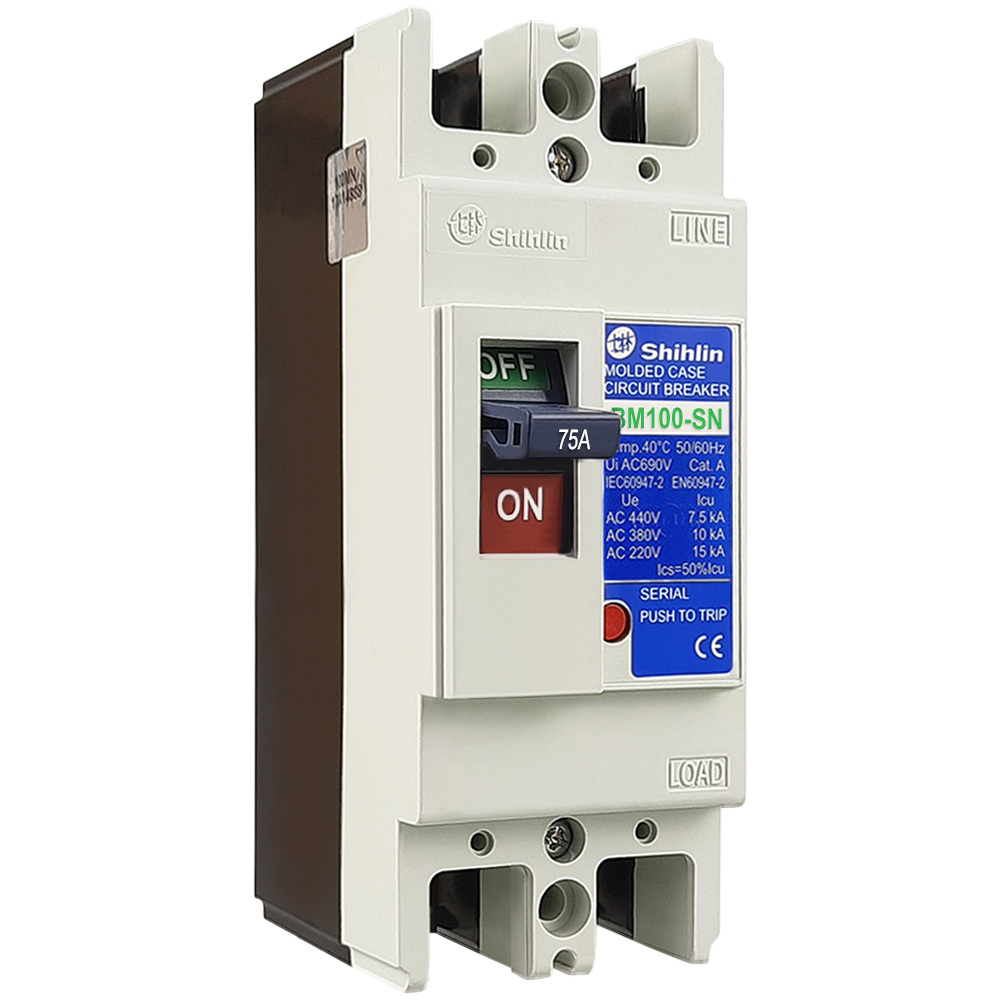

MCCB BM100-SN 2P 75A 15kA Shihlin

MCCB BM100-SN 2P 75A 15kA là gì?

MCCB BM100-SN 2P 75A 15kA là cầu dao tự động dạng khối của thương hiệu Shihlin, thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có chức năng đóng – ngắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Mẫu BM100-SN này được thiết kế với 2 cực (2P) và dòng điện định mức 75A tại nhiệt độ 40°C, thích hợp với những hệ thống điện có yêu cầu dòng tải tương ứng. Khả năng cắt ngắn mạch đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V, giúp MCCB đáp ứng tốt nhu cầu bảo vệ trong nhiều ứng dụng điện hạ thế.

Sản phẩm được sản xuất bởi Shihlin – thương hiệu đến từ Đài Loan, đồng thời đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Thông số kỹ thuật MCCB BM100-SN 2P 75A Shihlin

Thông số kỹ thuật chính của sản phẩm:

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu MCCB với yêu cầu thực tế của hệ thống trước khi lựa chọn và lắp đặt.

Đặc điểm nổi bật của MCCB BM100-SN 2P 75A 15kA

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng của MCCB Shihlin BM100-SN 2P 75A là hỗ trợ bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn làm việc phù hợp, cơ cấu bảo vệ của MCCB có nhiệm vụ tác động để ngắt mạch, qua đó hạn chế ảnh hưởng của sự cố đến đường dây và các thiết bị điện phía sau.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện và tác động khi xuất hiện các điều kiện dòng điện bất thường theo đặc tính của thiết bị.

Đây là một trong những yếu tố quan trọng giúp MCCB thực hiện chức năng bảo vệ mạch điện trong quá trình vận hành.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, MCCB BM100-SN có khả năng cắt ngắn mạch 15kA. Khi sử dụng ở AC 220/240V, khả năng cắt ngắn mạch đạt 25kA.

Thông số khả năng cắt là yếu tố cần được xem xét kỹ khi lựa chọn MCCB. Người thiết kế hoặc kỹ thuật viên cần căn cứ vào dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn thiết bị có khả năng cắt phù hợp.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp có khả năng cách điện, giúp tạo lớp bảo vệ cho các bộ phận bên trong và phù hợp với yêu cầu lắp đặt thiết bị đóng cắt trong hệ thống điện.

Bên cạnh đó, các phần kim loại chính được xử lý chống ăn mòn, góp phần tăng khả năng thích nghi của thiết bị với điều kiện vận hành thực tế.

Thiết kế chống ảnh hưởng của ngưng tụ hơi nước

Các phụ kiện của sản phẩm được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Đặc điểm này hỗ trợ thiết bị duy trì điều kiện vận hành ổn định hơn trong những môi trường có sự thay đổi về nhiệt độ và độ ẩm.

Lắp đặt và kết nối thuận tiện

MCCB BM100-SN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, tạo thuận lợi cho quá trình đấu nối trong tủ điện hoặc bảng điều khiển.

Kích thước sản phẩm khoảng 50 × 130 × 68 mm và trọng lượng khoảng 0,45kg, giúp kỹ thuật viên thuận tiện bố trí thiết bị trong nhiều loại tủ điện.

Tiêu chuẩn của MCCB Shihlin BM100-SN

Đối với thiết bị đóng cắt điện, tiêu chuẩn kỹ thuật là một trong những tiêu chí quan trọng cần xem xét trước khi lựa chọn.

MCCB BM100-SN 2P 75A 15kA Shihlin đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2 – tiêu chuẩn áp dụng cho máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp.
• JIS 8370.
• JIS 8201-2.

Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp người dùng có cơ sở rõ ràng hơn khi đánh giá khả năng phù hợp của MCCB đối với hệ thống điện cần lắp đặt.

Ứng dụng của MCCB BM100-SN 2P 75A

Nhờ cấu hình 2P, dòng định mức 75A và khả năng cắt 15kA tại AC 380/415V, MCCB BM100-SN có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng tiêu biểu gồm:

• Bảo vệ thiết bị đóng cắt trong tủ điện.
• Lắp đặt trong bảng điều khiển điện.
• Bảo vệ các nhánh của hệ thống phân phối điện.
• Ứng dụng trong hệ thống điện nhà máy và xưởng sản xuất.
• Sử dụng cho mạng điện công nghiệp quy mô phù hợp.
• Ứng dụng trong hệ thống điện dân dụng và công nghiệp nhỏ.
• Đóng ngắt và bảo vệ đường dây trước quá tải, ngắn mạch.

Tuy nhiên, việc lựa chọn MCCB không nên chỉ dựa vào dòng định mức 75A. Cần xem xét đồng thời điện áp hệ thống, dòng tải, dòng ngắn mạch dự kiến, đặc tính tải, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ với các thiết bị khác.

Vì sao nên lựa chọn MCCB BM100-SN 2P 75A Shihlin?

Điểm đáng chú ý của MCCB Shihlin BM100-SN 2P 75A nằm ở sự kết hợp giữa thông số kỹ thuật rõ ràng, khả năng bảo vệ mạch và thiết kế phù hợp cho nhiều hệ thống điện hạ thế.

Với dòng điện định mức 75A, khung 100AF, điện áp cách điện định mức 800VAC, điện áp hoạt động định mức 500VAC và điện áp xung định mức 6kV, sản phẩm cung cấp bộ thông số phù hợp để kỹ thuật viên cân nhắc trong quá trình thiết kế hoặc nâng cấp hệ thống.

Ngoài ra, khả năng cắt ngắn mạch 15kA tại 380/415V là một thông số quan trọng đối với các ứng dụng yêu cầu MCCB có khả năng xử lý dòng sự cố ở mức tương ứng.

Thiết kế vỏ nhựa tổng hợp cách điện, các bộ phận kim loại chính được xử lý chống ăn mòn cùng kiểu kết nối đầu cuối thuận tiện cũng giúp sản phẩm dễ tích hợp vào tủ điện.

Lưu ý khi lựa chọn và lắp đặt MCCB 75A

Để MCCB phát huy đúng chức năng bảo vệ, người sử dụng cần lựa chọn sản phẩm dựa trên thông số thực tế của hệ thống.

Trước khi lắp MCCB BM100-SN 2P 75A, cần kiểm tra dòng tải vận hành, điện áp sử dụng, số cực, khả năng cắt ngắn mạch và điều kiện môi trường. Dòng cắt của MCCB cần phù hợp với mức dòng ngắn mạch dự kiến tại điểm lắp đặt.

Quá trình đấu nối cũng cần được thực hiện đúng kỹ thuật, đảm bảo đầu nối chắc chắn và dây dẫn có tiết diện phù hợp. Đối với hệ thống điện công nghiệp hoặc hệ thống có tải quan trọng, việc tính toán và lựa chọn thiết bị nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn có kinh nghiệm.
