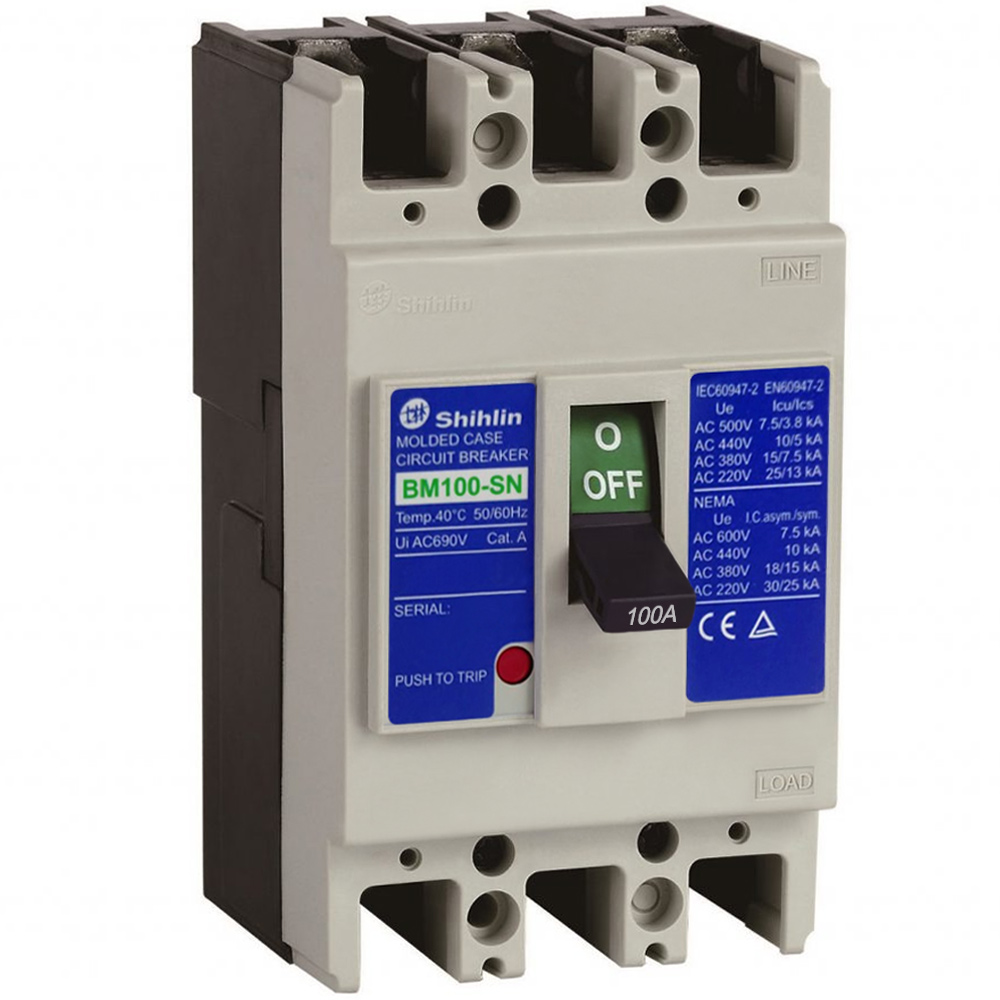

MCCB BM100-SN 3P 100A 15kA Shihlin

Trong các hệ thống điện hạ thế, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong bảo vệ đường dây và thiết bị khi xảy ra quá tải hoặc ngắn mạch. MCCB BM100-SN 3P 100A 15kA Shihlin là dòng aptomat khối 3 cực được thiết kế cho các ứng dụng điện dân dụng, công nghiệp nhỏ, tủ điện và hệ thống điện nhà máy.

Sản phẩm có dòng định mức 100A, khung 100AF, khả năng cắt ngắn mạch 15kA tại AC 380/415V, sử dụng bộ trip từ tính thủy lực và đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 & 8201-2. Đây là những thông số đáng chú ý khi cần lựa chọn MCCB cho hệ thống điện 3 pha.

MCCB BM100-SN 3P 100A 15kA là gì?

MCCB BM100-SN 3P 100A là cầu dao dạng khối thuộc dòng BM100-SN của thương hiệu Shihlin, xuất xứ Đài Loan. Thiết bị còn thường được gọi với những tên quen thuộc như aptomat khối, CB khối hoặc cầu dao dạng khối.

Mã sản phẩm là BM100SN3P100A, trong đó thiết bị sử dụng cấu hình 3P – 3 cực, dòng điện định mức 100A tại nhiệt độ 40°C và khung 100AF.

MCCB có chức năng chính là đóng cắt mạch điện và bảo vệ hệ thống trước tình trạng quá tải, ngắn mạch. Vì vậy, sản phẩm phù hợp để lắp đặt trong tủ điện phân phối, bảng điều khiển và nhiều hệ thống điện hạ thế.

Thông số kỹ thuật MCCB BM100-SN 3P 100A

Các thông số cơ bản của MCCB Shihlin BM100-SN 3P 100A 15kA gồm:

Thông số	Giá trị
Thương hiệu	Shihlin
Xuất xứ	Đài Loan
Mã hàng	BM100SN3P100A
Dòng sản phẩm	BM100-SN
Kích thước khung	100AF
Số cực	3P
Dòng điện định mức In	100A tại 40°C
Tần số hoạt động	50/60Hz
Điện áp cách điện định mức Ui	800VAC
Điện áp hoạt động định mức Ue	500VAC
Điện áp xung định mức Uimp	6kV
Khả năng cắt tại AC 380/415V	15kA
Khả năng cắt tại AC 220/240V	25kA
Ics	50% Icu
Bộ Trip	Từ tính thủy lực
Kiểu kết nối	Kẹp thiết bị đầu cuối
Kích thước	75 x 130 x 68 mm
Trọng lượng	0,65 kg
Tiêu chuẩn	IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên là cơ sở quan trọng để kỹ thuật viên đối chiếu với điện áp, dòng tải và yêu cầu bảo vệ thực tế trước khi lựa chọn MCCB.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB BM100-SN 3P 100A Shihlin là bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch.

Khi dòng điện vượt quá giới hạn làm việc cho phép hoặc xuất hiện sự cố ngắn mạch, MCCB có nhiệm vụ tác động ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố đến dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.

BM100-SN 3P 100A sử dụng bộ trip từ tính thủy lực, đồng thời có dòng định mức 100A tại 40°C. Việc lựa chọn và phối hợp bảo vệ cần được thực hiện dựa trên đặc tính tải, tiết diện dây dẫn, dòng ngắn mạch dự kiến và các thiết bị bảo vệ khác trong hệ thống.

Khả năng cắt ngắn mạch 15kA tại 380/415V

Khả năng cắt ngắn mạch là một thông số đặc biệt quan trọng khi lựa chọn MCCB.

Đối với BM100-SN 3P 100A, khả năng cắt ngắn mạch được công bố:

• 15kA tại AC 380/415V
• 25kA tại AC 220/240V
• Ics = 50% Icu

Với mức cắt 15kA tại điện áp 380/415V, sản phẩm có thể được cân nhắc cho nhiều hệ thống điện 3 pha có dòng ngắn mạch dự kiến nằm trong giới hạn phù hợp.

Tuy nhiên, người thiết kế không nên chỉ dựa vào dòng tải 100A để chọn MCCB. Khả năng cắt của thiết bị cần lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại vị trí lắp đặt theo yêu cầu thiết kế và tiêu chuẩn áp dụng.

Thiết kế chắc chắn, phù hợp môi trường sử dụng điện

MCCB BM100-SN được trang bị vỏ hộp cách điện làm từ vật liệu nhựa tổng hợp, góp phần tạo nên kết cấu chắc chắn và hỗ trợ khả năng cách điện của thiết bị.

Các bộ phận kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ chống ngưng tụ hơi nước, phù hợp với yêu cầu sử dụng trong nhiều hệ thống điện và tủ điện.

Thiết bị có kích thước 75 x 130 x 68 mm và trọng lượng khoảng 0,65kg, thuận tiện khi bố trí trong các tủ điện có không gian lắp đặt giới hạn.

Kết nối bằng kẹp thiết bị đầu cuối, thuận tiện lắp đặt

MCCB BM100SN3P100A sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện.

Thiết kế này phù hợp với nhiều cấu hình bảng điện và hệ thống phân phối hạ thế. Khi thi công, kỹ thuật viên cần tuân thủ yêu cầu về tiết diện dây dẫn, đầu cốt, lực siết và khoảng cách an toàn theo tài liệu kỹ thuật của nhà sản xuất cũng như tiêu chuẩn điện áp dụng cho công trình.

Bên cạnh đó, khả năng giao tiếp được mô đun hóa của dòng sản phẩm giúp tăng tính linh hoạt khi xây dựng hệ thống điện có yêu cầu mở rộng hoặc tích hợp phụ kiện phù hợp.

MCCB BM100-SN 3P 100A được ứng dụng ở đâu?

Nhờ cấu hình 3P, dòng định mức 100A và khả năng cắt 15kA tại 380/415V, MCCB BM100-SN có thể được sử dụng trong nhiều ứng dụng như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển và tủ điều khiển.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Mạng lưới điện công nghiệp.
• Hệ thống điện 3 pha của công trình.
• Hệ thống điện dân dụng có yêu cầu kỹ thuật phù hợp.
• Các hệ thống điện công nghiệp quy mô nhỏ.

Trong thực tế, vị trí và mục đích sử dụng cụ thể cần được xác định dựa trên tính toán tải và dòng ngắn mạch thay vì chỉ lựa chọn theo công suất hoặc dòng định mức.

Tiêu chuẩn của MCCB Shihlin BM100-SN

Một yếu tố cần quan tâm khi đánh giá thiết bị đóng cắt là tiêu chuẩn sản phẩm. MCCB BM100-SN 3P 100A được cung cấp với thông tin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp.

Việc xem xét tiêu chuẩn cùng các thông số như Ui, Ue, Uimp, Icu, Ics và dòng định mức giúp kỹ sư có thêm cơ sở kỹ thuật khi lựa chọn MCCB cho từng hệ thống.

Những ưu điểm đáng chú ý của BM100-SN 3P 100A

MCCB Shihlin BM100-SN 3P 100A sở hữu nhiều đặc điểm phù hợp với nhu cầu bảo vệ hệ thống điện hạ thế.

Trước hết, dòng định mức 100A và cấu hình 3P phù hợp cho nhiều mạng điện 3 pha. Khả năng cắt 15kA tại AC 380/415V đáp ứng yêu cầu của nhiều ứng dụng điện công nghiệp và dân dụng khi dòng ngắn mạch dự kiến phù hợp.

Thiết bị sử dụng trip từ tính thủy lực, hỗ trợ chức năng bảo vệ quá tải và ngắn mạch. Vỏ nhựa tổng hợp cách điện, các bộ phận kim loại chính được xử lý chống ăn mòn và thiết kế chống ngưng tụ cho phụ kiện cũng góp phần tăng tính phù hợp trong môi trường tủ điện.

Ngoài ra, kiểu kết nối bằng kẹp thiết bị đầu cuối giúp việc lắp đặt thuận tiện hơn.

Lưu ý khi lựa chọn MCCB BM100-SN 3P 100A

Để MCCB hoạt động đúng vai trò bảo vệ, cần lựa chọn thiết bị dựa trên thông số của toàn bộ hệ thống điện. Một số yếu tố quan trọng cần kiểm tra gồm:

Dòng tải thực tế: Dòng định mức 100A phải phù hợp với tải và khả năng chịu dòng của dây dẫn.

Điện áp hệ thống: Cần đối chiếu với điện áp hoạt động định mức của thiết bị.

Dòng ngắn mạch dự kiến: Khả năng cắt Icu phải đáp ứng dòng sự cố có thể xuất hiện tại vị trí lắp đặt.

Số cực: BM100SN3P100A là phiên bản 3P nên cần được sử dụng đúng cấu hình mạng điện.

Điều kiện lắp đặt: Nhiệt độ môi trường, tủ điện, dây dẫn và phương thức đấu nối đều có thể ảnh hưởng đến khả năng vận hành.

Đối với hệ thống điện nhà máy hoặc công trình có yêu cầu bảo vệ cao, việc lựa chọn và phối hợp MCCB nên được thực hiện bởi kỹ sư hoặc đơn vị chuyên môn dựa trên tính toán kỹ thuật cụ thể.
