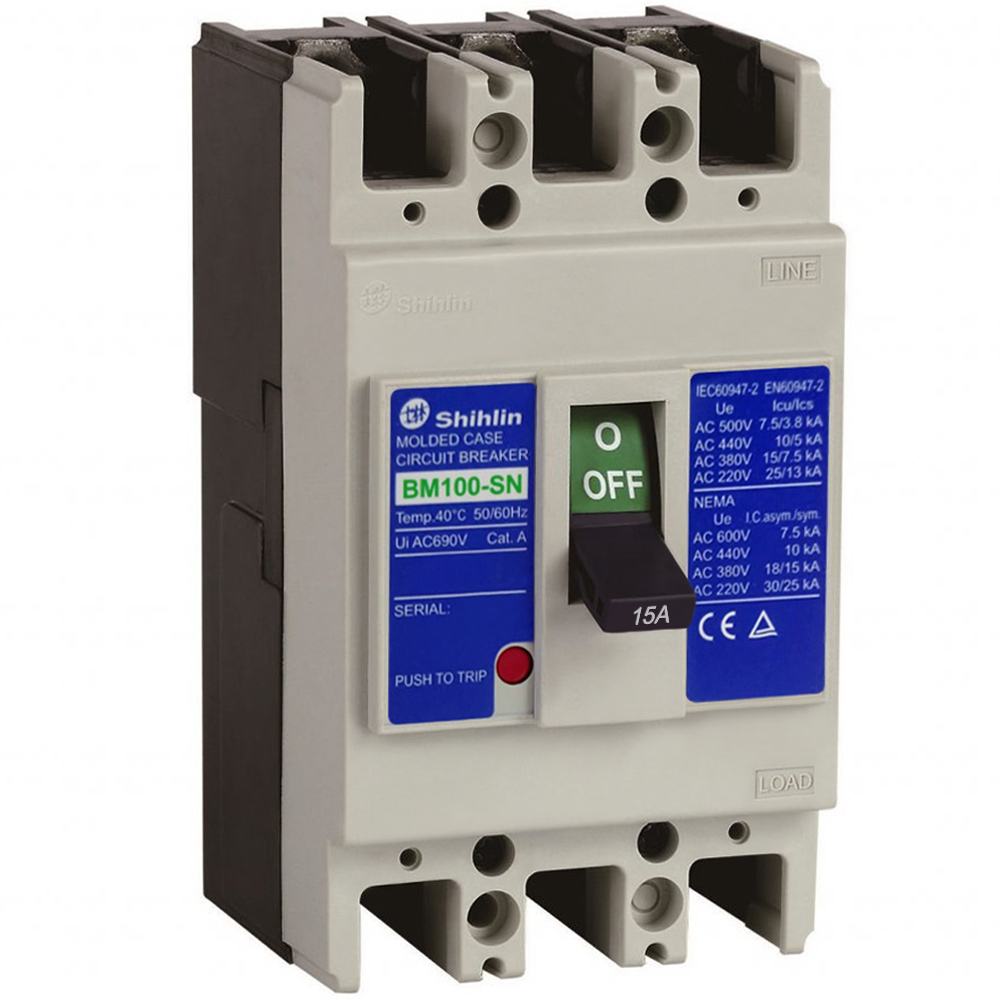

MCCB BM100-SN 3P 15A 15kA Shihlin

Tổng quan về MCCB BM100-SN 3P 15A 15kA

MCCB (Molded Case Circuit Breaker) thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng cắt mạch điện và hỗ trợ bảo vệ đường dây, thiết bị điện khi xuất hiện những tình trạng bất thường như quá tải hoặc ngắn mạch.

Model BM100SN3P15A của Shihlin được thiết kế với 3 cực (3P), dòng định mức 15A tại 40°C và kích thước khung 100AF. Đây là cấu hình phù hợp với các hệ thống điện 3 pha có yêu cầu dòng tải tương ứng.

Sản phẩm có điện áp cách điện định mức Ui lên đến 800VAC, điện áp hoạt động định mức Ue 500VAC và điện áp xung định mức Uimp 6kV. Những thông số này giúp MCCB đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện hạ thế dân dụng và công nghiệp.

Thông số kỹ thuật MCCB BM100-SN 3P 15A

Các thông số trên là cơ sở quan trọng để kỹ sư, kỹ thuật viên và người thiết kế hệ thống xác định mức độ phù hợp của MCCB với tải và điều kiện vận hành thực tế.

Đặc điểm nổi bật của MCCB BM100-SN 3P 15A Shihlin

Thiết kế vỏ cách điện chắc chắn

Vỏ hộp của MCCB BM100-SN 3P 15A được làm từ vật liệu nhựa tổng hợp có tính cách điện. Kết cấu dạng khối giúp bảo vệ các bộ phận bên trong và thuận tiện khi bố trí thiết bị trong tủ điện.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Đây là những yếu tố có ý nghĩa đối với độ ổn định của thiết bị trong quá trình vận hành lâu dài.

Bảo vệ quá tải và ngắn mạch

Chức năng quan trọng nhất của MCCB BM100-SN là hỗ trợ bảo vệ hệ thống khi dòng điện vượt quá giới hạn cho phép hoặc khi xảy ra sự cố ngắn mạch.

Model BM100SN3P15A sử dụng bộ trip từ tính thủy lực. Khi xuất hiện điều kiện sự cố nằm trong đặc tính tác động của thiết bị, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng đến dây dẫn và các thiết bị phía sau.

Việc lựa chọn đúng MCCB cần dựa trên dòng tải, điện áp hệ thống, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp bảo vệ của toàn bộ hệ thống điện.

Khả năng cắt ngắn mạch phù hợp nhiều ứng dụng

MCCB BM100-SN 3P 15A có khả năng cắt ngắn mạch 15kA tại AC 380/415V và 25kA tại AC 220/240V.

Khả năng cắt là một trong những thông số đặc biệt quan trọng khi lựa chọn aptomat. MCCB cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo yêu cầu bảo vệ của hệ thống.

Kết nối và lắp đặt thuận tiện

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối trong tủ điện thuận tiện hơn.

Kích thước MCCB khoảng 75 x 130 x 68 mm, trọng lượng khoảng 0,65kg. Thiết kế tương đối gọn giúp kỹ thuật viên dễ dàng tính toán không gian lắp đặt trong tủ điện, bảng điều khiển hoặc hệ thống phân phối điện.

Tiêu chuẩn của MCCB BM100-SN 3P 15A

Một điểm đáng chú ý của sản phẩm là đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ áp, trong đó quy định các yêu cầu đối với circuit breaker. Việc sản phẩm được sản xuất theo các tiêu chuẩn kỹ thuật cụ thể giúp người thiết kế và đơn vị thi công có thêm căn cứ khi lựa chọn thiết bị cho hệ thống.

Tuy nhiên, việc đáp ứng tiêu chuẩn của riêng MCCB không thay thế cho quá trình tính toán và thiết kế bảo vệ. Người sử dụng vẫn cần kiểm tra đầy đủ thông số hệ thống trước khi lựa chọn và lắp đặt.

Ứng dụng của MCCB BM100-SN 3P 15A 15kA

Nhờ cấu hình 3P, dòng định mức 15A và khả năng bảo vệ quá tải, ngắn mạch, MCCB Shihlin BM100-SN 3P 15A có thể được sử dụng trong nhiều hệ thống điện khác nhau như:

• Tủ điện phân phối và tủ điện điều khiển.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Mạng điện hạ thế.
• Các hệ thống điện công nghiệp quy mô nhỏ.
• Hệ thống điện dân dụng có yêu cầu thiết bị MCCB 3 pha.
• Bảo vệ đường dây và thiết bị đóng cắt phù hợp với dòng định mức.
• Các bảng điều khiển và hệ thống phân phối điện.

Để đảm bảo hiệu quả bảo vệ, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 15A. Cần đồng thời xem xét tiết diện dây dẫn, loại tải, điện áp, dòng khởi động, dòng ngắn mạch dự kiến và các thiết bị bảo vệ phía trước – phía sau.

Vì sao nên lựa chọn MCCB BM100-SN 3P 15A?

MCCB BM100-SN 3P 15A 15kA sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện hạ thế. Thiết bị kết hợp giữa khả năng đóng cắt và bảo vệ trong một kết cấu dạng khối tương đối nhỏ gọn.

Sản phẩm nổi bật với 3 cực, dòng định mức 15A, khung 100AF, bộ trip từ tính thủy lực và khả năng cắt 15kA tại AC 380/415V. Bên cạnh đó, điện áp cách điện Ui 800VAC và điện áp xung Uimp 6kV giúp thiết bị đáp ứng các yêu cầu kỹ thuật của nhiều hệ thống.

Shihlin là thương hiệu có nguồn gốc từ Đài Loan với danh mục thiết bị điện phục vụ nhiều nhu cầu dân dụng và công nghiệp. Đối với người mua, việc lựa chọn đúng mã sản phẩm, đúng thông số và nguồn cung rõ ràng cũng quan trọng không kém thương hiệu.

Lưu ý khi lựa chọn và sử dụng MCCB BM100SN3P15A

Trước khi sử dụng CB khối BM100-SN 3P 15A, người dùng nên kiểm tra thông số của hệ thống để bảo đảm MCCB phù hợp với điều kiện vận hành.

Đặc biệt, cần xác định chính xác dòng tải thực tế và khả năng ngắn mạch tại vị trí lắp đặt. Không nên lựa chọn MCCB có khả năng cắt thấp hơn dòng ngắn mạch dự kiến của hệ thống.

Quá trình đấu nối cũng cần được thực hiện đúng kỹ thuật, siết đầu nối theo yêu cầu của nhà sản xuất và kiểm tra định kỳ trong quá trình sử dụng. Với các hệ thống điện công nghiệp, việc thiết kế, lắp đặt và bảo trì nên được thực hiện bởi nhân sự có chuyên môn về điện.

Câu hỏi thường gặp về MCCB BM100-SN 3P 15A

MCCB BM100-SN 3P 15A có bao nhiêu cực?

Sản phẩm có 3 cực (3P), phù hợp với các ứng dụng yêu cầu MCCB 3 pha có thông số tương ứng.

Dòng định mức của BM100SN3P15A là bao nhiêu?

Dòng điện định mức In = 15A tại nhiệt độ 40°C.

Khả năng cắt của MCCB BM100-SN 3P 15A là bao nhiêu?

Khả năng cắt ngắn mạch của sản phẩm đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V.

MCCB BM100-SN sử dụng bộ trip gì?

Model này được trang bị bộ trip từ tính thủy lực, phục vụ chức năng bảo vệ quá tải và ngắn mạch theo đặc tính của thiết bị.

Mã sản phẩm chính xác là gì?

Mã hàng của MCCB BM100-SN 3P 15A 15kA Shihlin là BM100SN3P15A.
