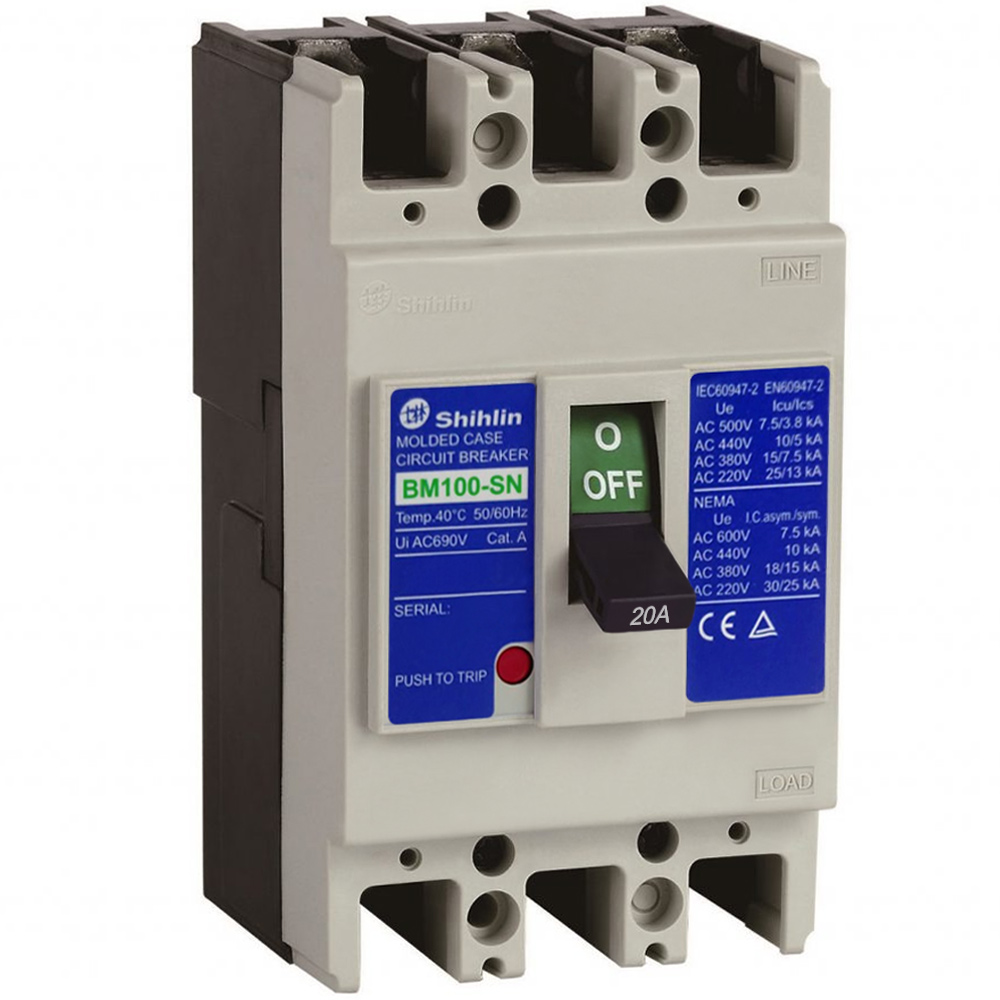

MCCB BM100-SN 3P 20A 15kA Shihlin

Tổng quan MCCB BM100-SN 3P 20A 15kA

MCCB BM100-SN 3P 20A có mã sản phẩm BM100SN3P20A, thuộc thương hiệu Shihlin – Đài Loan. Thiết bị còn thường được gọi với các tên như Aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm sử dụng cấu hình 3P (3 cực), thích hợp cho các hệ thống điện 3 pha. Dòng điện định mức In của MCCB là 20A tại nhiệt độ 40°C, trong khi kích thước khung đạt 100AF.

Một trong những thông số quan trọng của sản phẩm là khả năng cắt dòng ngắn mạch. MCCB BM100-SN 3P 20A đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V, góp phần bảo vệ hệ thống khi xuất hiện dòng sự cố vượt quá giới hạn cho phép.

Thông số kỹ thuật MCCB BM100-SN 3P 20A

Dưới đây là những thông số kỹ thuật chính của sản phẩm:

Các thông số trên giúp kỹ sư, đơn vị thi công và người sử dụng dễ dàng đối chiếu với yêu cầu thiết kế của hệ thống trước khi lựa chọn thiết bị.

Đặc điểm nổi bật của MCCB BM100-SN 3P 20A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-SN 3P 20A Shihlin là bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch. Khi dòng điện xuất hiện bất thường và đạt đến điều kiện tác động của thiết bị, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của sự cố đến đường dây và thiết bị điện phía sau.

Đây là chức năng đặc biệt cần thiết đối với các tủ điện phân phối, bảng điều khiển và hệ thống điện công nghiệp.

Trang bị bộ trip từ tính thủy lực

MCCB BM100-SN 3P 20A được trang bị bộ trip từ tính thủy lực. Bộ trip đóng vai trò quan trọng trong cơ chế phát hiện và xử lý các điều kiện dòng điện bất thường.

Việc lựa chọn đúng MCCB theo dòng tải, điện áp vận hành và khả năng cắt ngắn mạch sẽ giúp hệ thống bảo vệ hoạt động phù hợp với thiết kế.

Khả năng cắt ngắn mạch 15kA

Ở điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA. Tại AC 220/240V, thông số này đạt 25kA.

Khả năng cắt là một trong những yếu tố quan trọng cần xem xét khi lựa chọn MCCB. Người thiết kế cần xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt và lựa chọn thiết bị có thông số phù hợp.

Kết cấu chắc chắn, hỗ trợ chống ăn mòn

Vỏ hộp cách điện của sản phẩm được làm từ nhựa tổng hợp, giúp tạo lớp cách điện và bảo vệ các bộ phận bên trong. Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này giúp MCCB thích hợp với nhiều môi trường lắp đặt trong hệ thống điện dân dụng và công nghiệp.

Lắp đặt và kết nối thuận tiện

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối trong tủ điện. Kích thước MCCB là 75 x 130 x 68 mm và trọng lượng khoảng 0,65 kg, thuận tiện khi bố trí trong các tủ điện có không gian được tính toán phù hợp.

MCCB BM100-SN 3P 20A đạt những tiêu chuẩn nào?

MCCB BM100-SN 3P 20A được sản xuất theo các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp, bao gồm máy cắt. Việc đối chiếu tiêu chuẩn kỹ thuật là yếu tố quan trọng khi lựa chọn thiết bị cho các dự án điện, đặc biệt trong môi trường công nghiệp.

Ứng dụng của MCCB BM100-SN 3P 20A

Nhờ cấu hình 3 cực, dòng định mức 20A và khả năng bảo vệ quá tải, ngắn mạch, sản phẩm có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện phân phối và tủ điện điều khiển.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Mạng điện hạ thế.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Các nhánh tải điện 3 pha có thông số phù hợp.
• Bảo vệ thiết bị đóng cắt và đường dây điện.
• Các bảng điều khiển máy móc và thiết bị công nghiệp.

Để đảm bảo hiệu quả bảo vệ, MCCB cần được lựa chọn dựa trên dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Vì sao nên lựa chọn MCCB Shihlin BM100-SN 3P 20A?

Điểm đáng chú ý của MCCB Shihlin BM100-SN 3P 20A 15kA nằm ở sự kết hợp giữa các thông số bảo vệ phù hợp và thiết kế hướng đến nhu cầu sử dụng trong hệ thống điện hạ thế.

Sản phẩm có Ui 800VAC, Ue 500VAC, Uimp 6kV và hoạt động ở tần số 50/60Hz. Cấu hình 3P giúp thiết bị phù hợp với hệ thống điện 3 pha, trong khi dòng định mức 20A đáp ứng các nhánh tải được thiết kế trong phạm vi tương ứng.

Bên cạnh đó, khả năng cắt 15kA tại AC 380/415V là thông số quan trọng đối với việc lựa chọn MCCB cho hệ thống phân phối điện. Người dùng có thể dựa vào thông số này để đối chiếu với dòng ngắn mạch dự kiến tại điểm lắp đặt.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 3P 20A

Trước khi lựa chọn Aptomat BM100-SN 3P 20A, cần kiểm tra kỹ các thông số của hệ thống. Dòng điện định mức của MCCB phải phù hợp với tải và khả năng chịu dòng của dây dẫn. Đồng thời, khả năng cắt ngắn mạch của thiết bị cần lớn hơn hoặc phù hợp với mức dòng sự cố dự kiến tại vị trí lắp đặt theo yêu cầu thiết kế.

Quá trình đấu nối cần đảm bảo đầu dây chắc chắn, đúng kỹ thuật và tuân thủ hướng dẫn của nhà sản xuất. Đối với tủ điện công nghiệp, việc thiết kế, lựa chọn và lắp đặt MCCB nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn về điện.

Không nên chỉ lựa chọn MCCB dựa trên dòng định mức 20A mà bỏ qua các yếu tố như số cực, điện áp vận hành, khả năng cắt ngắn mạch và đặc tính bảo vệ.
