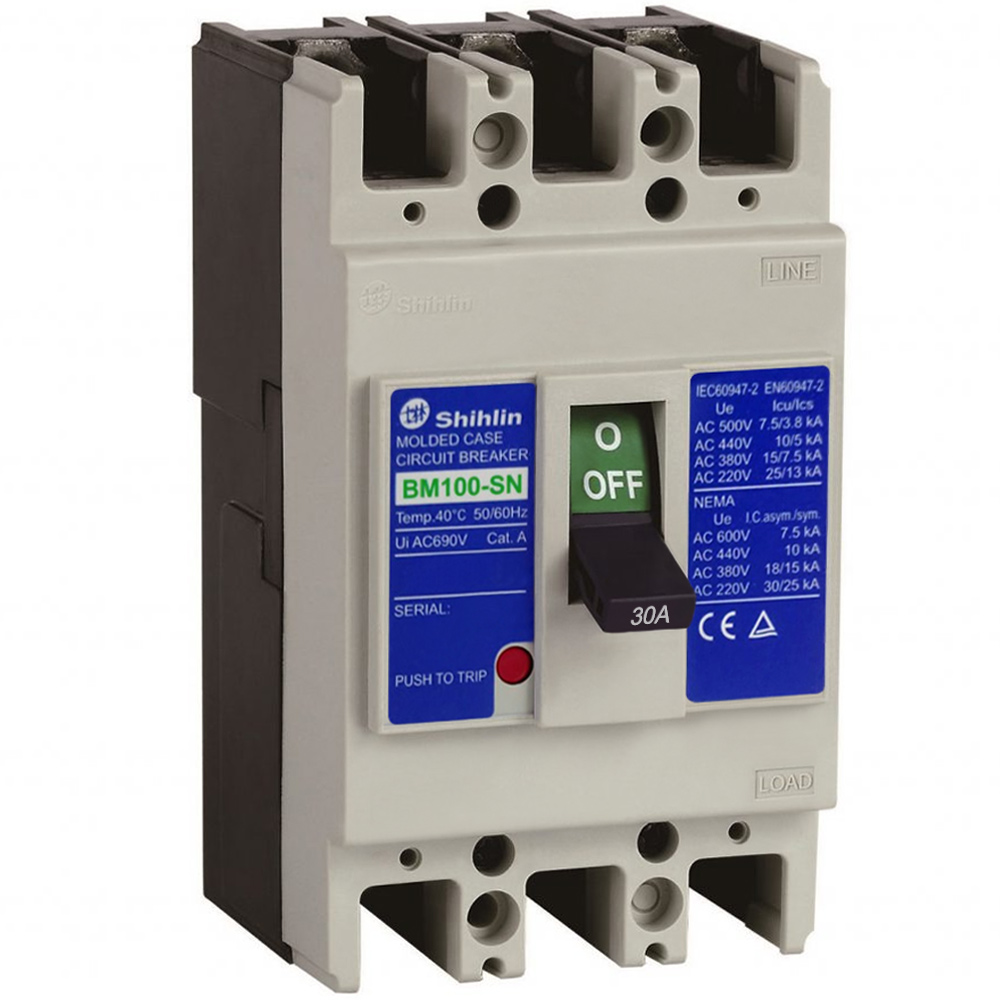

MCCB BM100-SN 3P 30A 15kA Shihlin
Mô tả sản phẩm
Tổng quan MCCB BM100-SN 3P 30A 15kA
MCCB BM100-SN 3P 30A còn được gọi với nhiều tên quen thuộc như Aptomat khối, CB khối, cầu dao dạng khối. Đây là thiết bị đóng cắt có chức năng bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch.
Với thiết kế 3 cực (3P) và dòng điện định mức 30A tại 40°C, sản phẩm phù hợp với nhiều hệ thống điện 3 pha trong tủ điện, bảng điều khiển, hệ thống máy móc và mạng điện công nghiệp quy mô nhỏ.
Khung MCCB đạt 100AF, điện áp cách điện định mức Ui lên đến 800VAC và điện áp hoạt động định mức Ue 500VAC. Những thông số này giúp BM100-SN 3P 30A đáp ứng nhiều yêu cầu thiết kế và lắp đặt trong hệ thống điện hạ thế.
Thông số kỹ thuật MCCB BM100-SN 3P 30A
Các thông số chính của sản phẩm gồm:
- Tên sản phẩm: MCCB BM100-SN 3P 30A 15kA
- Mã hàng: BM100SN3P30A
- Thương hiệu: Shihlin
- Xuất xứ: Đài Loan
- Kích thước khung: 100AF
- Số cực: 3P
- Dòng điện định mức In: 30A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức Ui: 800VAC
- Điện áp hoạt động định mức Ue: 500VAC
- Điện áp xung định mức Uimp: 6kV
- Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
- Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
- Ics: 50% Icu
- Bộ Trip: Từ tính thủy lực
- Kiểu kết nối: Kẹp thiết bị đầu cuối
- Kích thước: 75 x 130 x 68 mm
- Trọng lượng: Khoảng 0,65 kg
- Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2
Khi lựa chọn MCCB, người dùng cần đối chiếu dòng tải, điện áp hệ thống và dòng ngắn mạch dự kiến tại vị trí lắp đặt thay vì chỉ dựa vào dòng định mức 30A.
Khả năng bảo vệ quá tải và ngắn mạch
Một trong những nhiệm vụ quan trọng nhất của MCCB Shihlin BM100-SN 3P 30A là bảo vệ hệ thống khi xuất hiện dòng điện bất thường.
Sản phẩm được trang bị bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ khi dòng điện vượt quá giới hạn cho phép. Khi xuất hiện quá tải hoặc sự cố ngắn mạch, MCCB có thể tác động ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố tới dây dẫn và các thiết bị phía sau.
Tại điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA. Ở AC 220/240V, khả năng cắt đạt 25kA. Đây là những thông số quan trọng cần được kỹ sư hoặc người thiết kế hệ thống kiểm tra khi lựa chọn thiết bị bảo vệ.
Thiết kế chắc chắn, phù hợp môi trường điện công nghiệp
MCCB BM100-SN sử dụng vỏ hộp cách điện bằng nhựa tổng hợp, giúp cách ly các thành phần dẫn điện bên trong với môi trường bên ngoài. Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm tăng khả năng thích nghi với điều kiện sử dụng thực tế.
Sản phẩm cũng được thiết kế để bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước. Đây là đặc điểm hữu ích đối với thiết bị được lắp đặt trong tủ điện và các môi trường có sự thay đổi về nhiệt độ, độ ẩm.
Kích thước 75 x 130 x 68 mm cùng trọng lượng khoảng 0,65kg giúp MCCB thuận tiện khi bố trí trong nhiều dạng tủ điện. Kiểu kết nối bằng kẹp thiết bị đầu cuối cũng hỗ trợ quá trình thi công và đấu nối.
Tiêu chuẩn của MCCB Shihlin BM100-SN 3P 30A
Đối với thiết bị bảo vệ điện, tiêu chuẩn kỹ thuật là yếu tố cần được quan tâm bên cạnh dòng điện và khả năng cắt.
MCCB BM100-SN 3P 30A 15kA được thiết kế đáp ứng IEC/EN 60947-2, JIS 8370 và JIS 8201-2. Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt trong nhóm thiết bị đóng cắt và điều khiển hạ áp.
Việc sản phẩm có thông số và tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư, đơn vị thi công và người mua thuận tiện hơn khi đối chiếu thiết bị với yêu cầu của hệ thống.
Ứng dụng của MCCB BM100-SN 3P 30A
Nhờ cấu hình 3P, dòng định mức 30A và khả năng bảo vệ quá tải, ngắn mạch, sản phẩm có thể được sử dụng trong nhiều hệ thống điện như:
Tủ điện và bảng điều khiển: MCCB có thể đảm nhiệm vai trò thiết bị đóng cắt và bảo vệ cho các nhánh điện phù hợp với thông số thiết kế.
Hệ thống điện nhà máy: BM100-SN 3P 30A phù hợp với các mạng điện công nghiệp có yêu cầu dòng tải và dòng ngắn mạch nằm trong phạm vi thông số của thiết bị.
Hệ thống điện 3 pha: Thiết kế 3 cực giúp MCCB phù hợp với nhiều ứng dụng sử dụng nguồn điện 3 pha.
Công trình dân dụng và công nghiệp nhỏ: Sản phẩm có thể được sử dụng cho các hệ thống điện hạ thế tại nhà xưởng, cơ sở kinh doanh và một số công trình dân dụng khi đáp ứng yêu cầu tính toán kỹ thuật.
Ưu điểm nổi bật của MCCB BM100-SN 3P 30A
So với việc chỉ sử dụng thiết bị đóng/ngắt thông thường, MCCB BM100-SN mang đến sự kết hợp giữa chức năng đóng cắt và bảo vệ hệ thống. Một số đặc điểm đáng chú ý gồm:
- Dòng định mức 30A, khung 100AF.
- Thiết kế 3P dành cho hệ thống điện phù hợp.
- Khả năng cắt 15kA tại AC 380/415V.
- Khả năng cắt 25kA tại AC 220/240V.
- Bộ trip từ tính thủy lực.
- Bảo vệ quá tải và ngắn mạch.
- Vỏ nhựa tổng hợp có khả năng cách điện.
- Các phần kim loại chính được xử lý chống ăn mòn.
- Kết nối bằng kẹp thiết bị đầu cuối, thuận tiện thi công.
- Đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.
Lưu ý khi lựa chọn và lắp đặt MCCB 3P 30A
Để MCCB hoạt động đúng chức năng bảo vệ, cần lựa chọn thiết bị dựa trên thông số thực tế của hệ thống. Người dùng nên xác định dòng tải, điện áp làm việc, số cực, tiết diện dây dẫn, khả năng chịu dòng của dây và dòng ngắn mạch dự kiến tại điểm lắp đặt.
Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với mức dòng sự cố có thể xuất hiện. Không nên lựa chọn MCCB chỉ dựa vào thông số dòng định mức.
Quá trình đấu nối cũng cần được thực hiện đúng kỹ thuật, đảm bảo đầu cốt và điểm tiếp xúc chắc chắn. Với các hệ thống điện công nghiệp, việc tính toán và lắp đặt nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn có kinh nghiệm.
MCCB BM100-SN 3P 30A phù hợp với hệ thống nào?
MCCB BM100-SN 3P 30A 15kA Shihlin là lựa chọn đáng cân nhắc cho hệ thống điện hạ thế cần một CB khối 3 cực với dòng định mức 30A. Sản phẩm đáp ứng nhu cầu bảo vệ quá tải, ngắn mạch và đóng cắt cho nhiều ứng dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy và mạng điện công nghiệp nhỏ.
Với mã sản phẩm BM100SN3P30A, khung 100AF, bộ trip từ tính thủy lực, điện áp cách điện 800VAC và khả năng cắt 15kA tại AC 380/415V, sản phẩm cung cấp bộ thông số rõ ràng để người dùng dễ dàng đối chiếu với yêu cầu kỹ thuật của công trình.
Nếu đang tìm kiếm MCCB 3P 30A, CB khối Shihlin 30A, Aptomat khối 3 pha 30A hoặc MCCB BM100-SN 3P 30A 15kA, người mua nên kiểm tra kỹ mã hàng BM100SN3P30A cùng các thông số điện trước khi đặt hàng để đảm bảo lựa chọn đúng thiết bị cho hệ thống.
