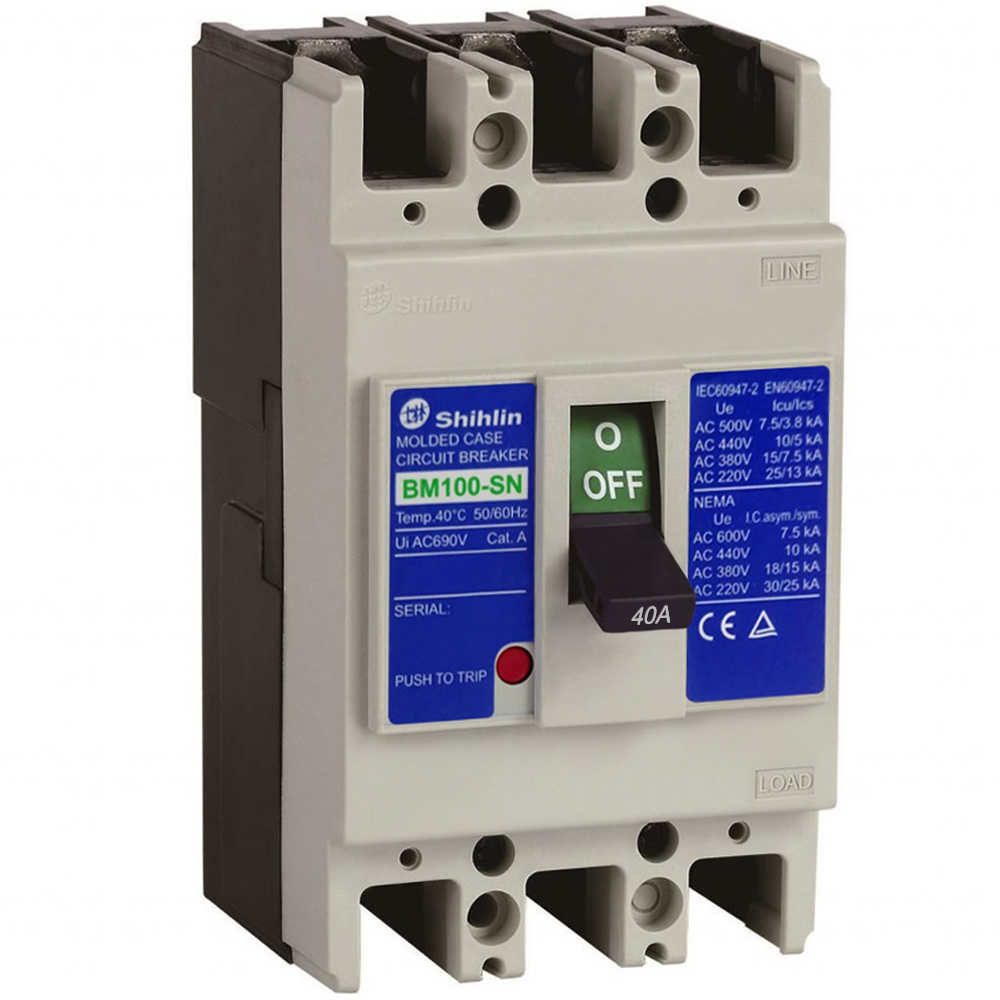

MCCB BM100-SN 3P 40A 15kA Shihlin

Tổng quan về MCCB BM100-SN 3P 40A 15kA

MCCB BM100-SN 3P 40A thuộc dòng MCCB BM100-SN của thương hiệu Shihlin – Đài Loan. Thiết bị còn thường được gọi với các tên như Aptomat khối, CB khối hoặc cầu dao dạng khối.

MCCB được sử dụng nhằm đóng/cắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện những điều kiện dòng điện bất thường. Với dòng định mức 40A và cấu hình 3P, sản phẩm phù hợp với các hệ thống điện 3 pha có yêu cầu bảo vệ quá tải, ngắn mạch và đóng cắt điện an toàn.

Một điểm đáng chú ý của MCCB Shihlin BM100-SN 3P 40A là khả năng cắt ngắn mạch đạt 15kA tại điện áp AC 380/415V và 25kA tại AC 220/240V, đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện hạ thế.

Thông số kỹ thuật MCCB BM100-SN 3P 40A

Dưới đây là những thông số kỹ thuật chính của sản phẩm:

Những thông số trên giúp kỹ sư, đơn vị thi công và người sử dụng dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của từng hệ thống trước khi lựa chọn.

Đặc điểm nổi bật của MCCB BM100-SN 3P 40A

Thiết kế 3P phù hợp với hệ thống điện 3 pha

MCCB BM100-SN được thiết kế với 3 cực, phù hợp sử dụng trong nhiều hệ thống điện 3 pha. Thiết bị giúp thực hiện chức năng đóng cắt đồng thời và hỗ trợ bảo vệ đường dây khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, sản phẩm có khả năng cắt ngắn mạch 15kA. Khi sử dụng tại AC 220/240V, khả năng cắt ngắn mạch đạt 25kA.

Đây là thông số quan trọng khi lựa chọn MCCB bởi khả năng cắt cần được tính toán phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Việc lựa chọn đúng thông số giúp nâng cao tính an toàn và hiệu quả bảo vệ của hệ thống điện.

Trang bị bộ trip từ tính thủy lực

MCCB BM100-SN 3P 40A được trang bị bộ trip từ tính thủy lực, hỗ trợ phát hiện và xử lý các tình trạng dòng điện bất thường theo thiết kế của thiết bị. Qua đó, MCCB góp phần bảo vệ đường dây và các thiết bị điện phía sau trước nguy cơ hư hỏng do sự cố điện.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, phù hợp với yêu cầu sử dụng của thiết bị đóng cắt điện hạ thế.

Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước. Những đặc điểm này góp phần nâng cao khả năng làm việc ổn định của sản phẩm trong điều kiện vận hành thực tế.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

Sản phẩm có kích thước 75 x 130 x 68 mm và trọng lượng khoảng 0,65 kg, giúp tối ưu không gian khi bố trí bên trong tủ điện.

Kiểu kết nối bằng kẹp thiết bị đầu cuối hỗ trợ quá trình đấu nối và lắp đặt thuận tiện hơn. Đây là lợi thế đáng chú ý đối với các tủ điện cần bố trí nhiều thiết bị đóng cắt trong không gian giới hạn.

MCCB BM100-SN 3P 40A dùng để làm gì?

Chức năng chính của MCCB Shihlin BM100-SN 3P 40A 15kA là bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch. Sản phẩm có thể được sử dụng trong nhiều hạng mục như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển điện.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Mạng điện hạ thế.
• Hệ thống điện của công trình dân dụng phù hợp thông số.
• Bảo vệ đường dây và thiết bị đóng cắt điện.

Khi lựa chọn MCCB, người dùng cần căn cứ vào dòng tải thực tế, điện áp hệ thống, dòng ngắn mạch dự kiến, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ với những thiết bị khác trong hệ thống.

Tiêu chuẩn của MCCB Shihlin BM100-SN

MCCB BM100-SN được cung cấp với thông tin đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc lựa chọn sản phẩm theo các tiêu chuẩn kỹ thuật phù hợp là yếu tố quan trọng đối với hệ thống điện công nghiệp, đặc biệt trong những dự án yêu cầu rõ ràng về thông số và tiêu chuẩn thiết bị.

Vì sao nên lựa chọn MCCB BM100-SN 3P 40A?

MCCB BM100-SN 3P 40A 15kA Shihlin sở hữu nhiều đặc điểm phù hợp cho các hệ thống điện hạ thế. Trước hết, sản phẩm có thông số kỹ thuật rõ ràng với dòng định mức 40A, khung 100AF, cấu hình 3P và khả năng cắt 15kA tại AC 380/415V.

Bên cạnh đó, thiết bị sử dụng bộ trip từ tính thủy lực, vỏ nhựa tổng hợp cách điện và các bộ phận kim loại chính được xử lý chống ăn mòn. Kích thước tương đối nhỏ gọn cũng tạo thuận lợi khi bố trí MCCB trong các tủ điện.

Thương hiệu Shihlin cũng là một yếu tố để các đơn vị thiết kế, thi công và vận hành hệ thống điện cân nhắc khi cần lựa chọn thiết bị đóng cắt theo đúng yêu cầu kỹ thuật của dự án.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 3P 40A

Để MCCB phát huy đúng chức năng bảo vệ, không nên chỉ lựa chọn sản phẩm dựa vào dòng định mức 40A. Người thiết kế hoặc kỹ thuật viên cần xem xét đồng thời nhiều yếu tố như dòng tải, tiết diện dây dẫn, điện áp làm việc, khả năng chịu dòng ngắn mạch và đặc tính của tải.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt. Với những hệ thống có dòng sự cố lớn hơn khả năng cắt của thiết bị, cần lựa chọn MCCB có cấp dòng cắt thích hợp hơn.

Quá trình đấu nối cũng cần được thực hiện đúng hướng dẫn kỹ thuật, đảm bảo đầu nối chắc chắn và kiểm tra thiết bị trước khi đưa hệ thống vào vận hành. Đối với hệ thống điện công nghiệp, việc thiết kế, lựa chọn và lắp đặt nên được thực hiện bởi người có chuyên môn về điện.
