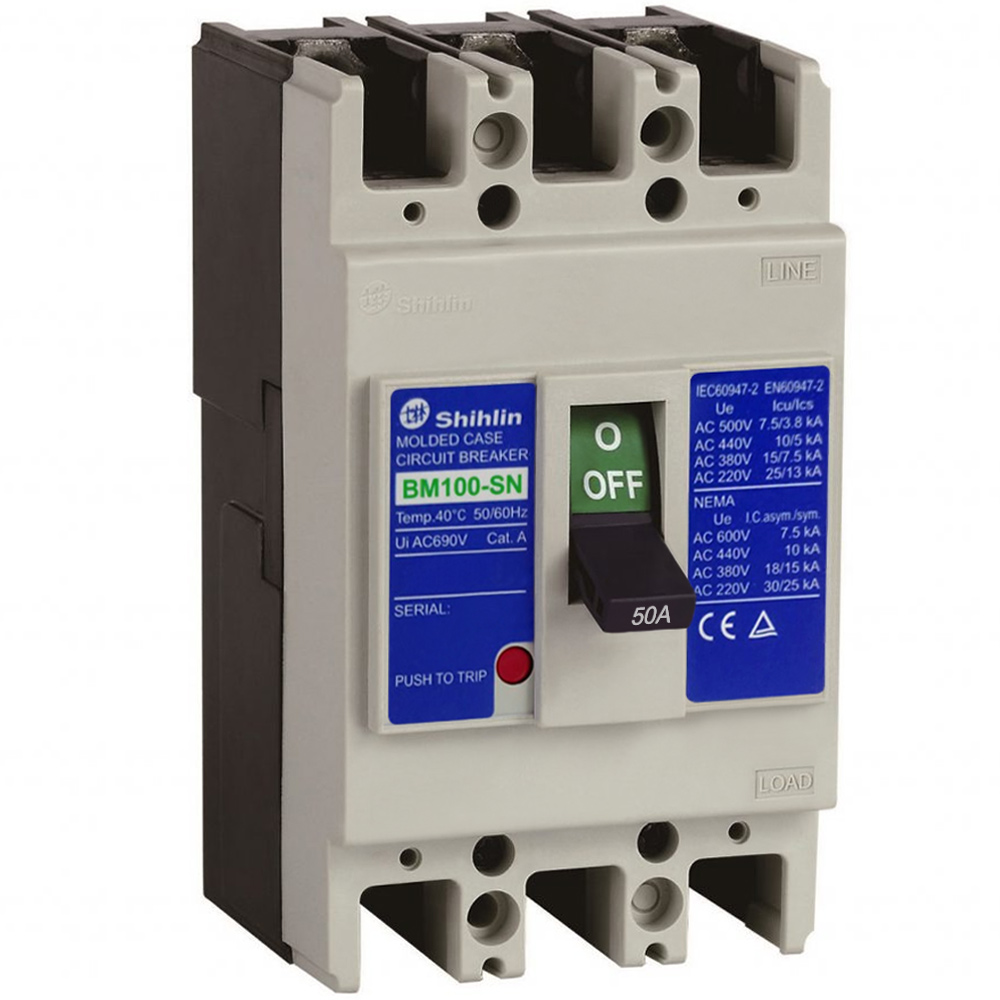

MCCB BM100-SN 3P 50A 15kA Shihlin

Trong hệ thống điện hạ thế, đặc biệt tại nhà xưởng, tủ điện và các công trình công nghiệp, việc lựa chọn thiết bị bảo vệ phù hợp đóng vai trò quan trọng trong việc hạn chế sự cố do quá tải và ngắn mạch. MCCB BM100-SN 3P 50A 15kA Shihlin là dòng aptomat khối 3 pha được thiết kế để đáp ứng nhu cầu đóng cắt và bảo vệ mạch điện, phù hợp với nhiều hệ thống điện dân dụng và công nghiệp.

Sản phẩm có mã hàng BM100SN3P50A, thuộc dòng BM100-SN của Shihlin, sở hữu dòng điện định mức 50A, khung 100AF và khả năng cắt ngắn mạch 15kA tại điện áp AC 380/415V. Với thiết kế chắc chắn, bộ trip từ tính thủy lực cùng khả năng đáp ứng các tiêu chuẩn IEC/EN và JIS, sản phẩm là lựa chọn đáng cân nhắc cho các hệ thống điện yêu cầu tính ổn định và an toàn.

MCCB BM100-SN 3P 50A 15kA là gì?

MCCB BM100-SN 3P 50A 15kA là cầu dao tự động dạng khối 3 cực (3P), thường được gọi bằng các tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị được sử dụng để đóng cắt mạch điện và bảo vệ hệ thống trước những sự cố điện phổ biến như quá tải và ngắn mạch.

Sản phẩm có dòng điện định mức In = 50A tại 40°C, phù hợp với các mạng điện 3 pha có yêu cầu dòng tải tương ứng. Khả năng cắt ngắn mạch đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V, giúp MCCB xử lý các dòng sự cố trong phạm vi thông số kỹ thuật của thiết bị.

Với kích thước tương đối nhỏ gọn 75 x 130 x 68 mm và trọng lượng khoảng 0,65kg, MCCB BM100-SN 3P 50A thuận tiện khi bố trí trong nhiều loại tủ điện và bảng điều khiển.

Thông số kỹ thuật MCCB BM100-SN 3P 50A

Các thông số kỹ thuật chính của sản phẩm gồm:

Việc nắm rõ các thông số trên giúp kỹ sư, đơn vị thi công và người sử dụng lựa chọn MCCB phù hợp với tải, điện áp vận hành cũng như yêu cầu bảo vệ của từng hệ thống.

Đặc điểm nổi bật của MCCB BM100-SN 3P 50A Shihlin

Thiết kế vỏ cách điện chắc chắn

MCCB BM100-SN 3P 50A sử dụng vỏ hộp cách điện làm từ nhựa tổng hợp, góp phần cách ly các bộ phận mang điện với môi trường bên ngoài. Đây là yếu tố quan trọng đối với thiết bị thường xuyên được lắp đặt bên trong tủ điện và hệ thống phân phối điện.

Các phần kim loại chính của MCCB được xử lý chống ăn mòn, hỗ trợ duy trì độ ổn định của thiết bị trong quá trình sử dụng lâu dài.

Bảo vệ chống ngưng tụ hơi nước cho phụ kiện

Các phụ kiện của MCCB được thiết kế với khả năng bảo vệ chống ngưng tụ hơi nước. Đặc điểm này giúp thiết bị thích nghi tốt hơn với những môi trường có sự thay đổi về nhiệt độ và độ ẩm, đặc biệt trong các khu vực sản xuất và nhà xưởng.

Trang bị bộ trip từ tính thủy lực

Một trong những đặc điểm đáng chú ý của MCCB BM100-SN 3P 50A là bộ trip từ tính thủy lực. Bộ trip đóng vai trò quan trọng trong việc phát hiện các điều kiện dòng điện bất thường và thực hiện ngắt mạch nhằm bảo vệ hệ thống.

Nhờ đó, MCCB hỗ trợ bảo vệ mạch điện trước hai sự cố thường gặp là quá tải và ngắn mạch, góp phần hạn chế ảnh hưởng đến dây dẫn, thiết bị điện và hệ thống phía sau.

Khả năng cắt ngắn mạch 15kA

Ở điện áp AC 380/415V, MCCB BM100-SN 3P 50A có khả năng cắt ngắn mạch 15kA. Khi sử dụng ở AC 220/240V, khả năng cắt đạt 25kA.

Thông số này cần được xem xét cùng dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn thiết bị bảo vệ phù hợp với thiết kế hệ thống điện.

Kết nối và lắp đặt thuận tiện

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện. Kích thước gọn cũng giúp kỹ thuật viên thuận tiện hơn trong việc bố trí thiết bị khi không gian tủ điện bị giới hạn.

Tiêu chuẩn của MCCB BM100-SN 3P 50A

Đối với thiết bị bảo vệ điện, tiêu chuẩn kỹ thuật là một trong những yếu tố quan trọng cần được xem xét trước khi lựa chọn. MCCB BM100-SN 3P 50A được sản xuất đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt điện hạ áp, bao gồm các yêu cầu và đặc tính đối với thiết bị đóng cắt và bảo vệ mạch điện.

Sản phẩm thuộc thương hiệu Shihlin, xuất xứ Đài Loan, phù hợp sử dụng trong nhiều hệ thống điện hạ thế và tủ điện công nghiệp.

Ứng dụng của MCCB BM100-SN 3P 50A 15kA

Nhờ thiết kế 3 cực, dòng định mức 50A và khả năng bảo vệ quá tải, ngắn mạch, MCCB BM100-SN 3P 50A có thể được ứng dụng trong nhiều hệ thống điện khác nhau.

Thiết bị thường được sử dụng để bảo vệ thiết bị đóng cắt, bảng điều khiển và tủ điện, đồng thời phù hợp với các mạng điện công nghiệp có yêu cầu dòng tải trong phạm vi thiết kế.

Trong nhà máy và xưởng sản xuất, MCCB có thể được bố trí tại các tủ phân phối điện hoặc các nhánh tải phù hợp. Đối với công trình dân dụng và thương mại, thiết bị cũng có thể được sử dụng trong các hệ thống điện hạ thế 3 pha khi các thông số kỹ thuật đáp ứng yêu cầu thiết kế.

Ưu điểm khi sử dụng MCCB BM100-SN 3P 50A

MCCB Shihlin BM100SN3P50A sở hữu sự kết hợp giữa khả năng bảo vệ, thiết kế gọn và thông số phù hợp với nhiều ứng dụng điện hạ thế. Một số ưu điểm nổi bật có thể kể đến như:

• Dòng điện định mức 50A, phù hợp với nhiều nhánh tải điện 3 pha.
• Thiết kế 3P hỗ trợ đóng cắt đồng thời ba pha.
• Khả năng cắt ngắn mạch 15kA tại 380/415VAC.
• Bộ trip từ tính thủy lực hỗ trợ bảo vệ quá tải và ngắn mạch.
• Điện áp cách điện định mức lên đến 800VAC.
• Điện áp xung định mức 6kV.
• Vỏ nhựa tổng hợp cách điện và các bộ phận kim loại chính được xử lý chống ăn mòn.
• Kích thước nhỏ gọn, thuận tiện bố trí trong tủ điện.
• Đáp ứng các tiêu chuẩn IEC/EN 60947-2 và JIS.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 3P 50A

Để MCCB hoạt động đúng chức năng, việc lựa chọn không nên chỉ dựa vào dòng định mức 50A. Người thiết kế cần xem xét đồng thời dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến tại điểm lắp đặt, đặc tính tải và yêu cầu phối hợp bảo vệ.

Đặc biệt, khả năng cắt ngắn mạch của MCCB cần phù hợp với dòng sự cố có thể xuất hiện tại vị trí lắp đặt. Với BM100-SN 3P 50A, khả năng cắt được công bố là 15kA tại AC 380/415V và 25kA tại AC 220/240V.

Quá trình đấu nối cũng cần được thực hiện đúng kỹ thuật, bảo đảm đầu cốt và điểm tiếp xúc chắc chắn. Việc lựa chọn và thi công hệ thống điện nên do người có chuyên môn thực hiện, đồng thời tuân thủ tài liệu kỹ thuật của nhà sản xuất và các tiêu chuẩn điện áp dụng cho công trình.

MCCB BM100-SN 3P 50A phù hợp với hệ thống nào?

Với khung 100AF, dòng định mức 50A, 3 cực và khả năng cắt 15kA tại 380/415VAC, sản phẩm phù hợp với nhiều hệ thống điện hạ thế 3 pha có thông số tương ứng.

MCCB có thể được cân nhắc cho tủ điện phân phối, bảng điều khiển, hệ thống điện nhà xưởng, công nghiệp nhỏ, công trình thương mại và các hệ thống điện dân dụng 3 pha.

Tuy nhiên, mỗi công trình có đặc điểm tải và mức dòng ngắn mạch khác nhau. Vì vậy, cần tính toán và đối chiếu thông số kỹ thuật trước khi quyết định sử dụng.
