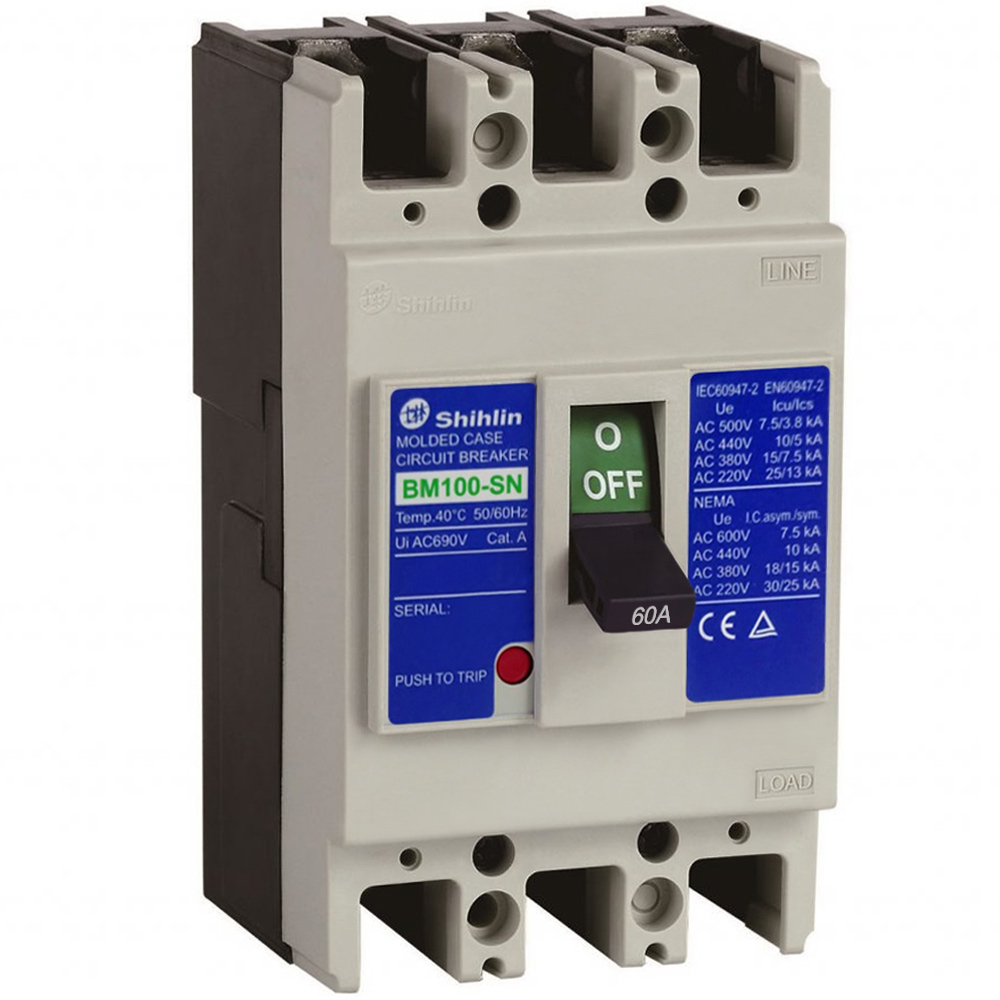

MCCB BM100-SN 3P 60A 15kA Shihlin

Tổng quan về MCCB BM100-SN 3P 60A 15kA

MCCB BM100-SN 3P 60A thuộc dòng MCCB của thương hiệu Shihlin – Đài Loan. Thiết bị còn thường được gọi với nhiều tên khác như Aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm sở hữu kích thước khung 100AF, dòng định mức 60A tại nhiệt độ 40°C và hoạt động ở tần số 50/60Hz. Thiết kế 3 cực phù hợp với nhiều hệ thống điện 3 pha, đặc biệt trong các tủ điện phân phối, bảng điều khiển và hệ thống điện của nhà máy.

Một trong những thông số đáng chú ý của BM100-SN 3P 60A là khả năng cắt ngắn mạch. Thiết bị đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V, giúp MCCB có khả năng xử lý dòng sự cố trong phạm vi thiết kế của hệ thống.

Thông số kỹ thuật MCCB BM100-SN 3P 60A

Các thông số trên giúp kỹ sư, nhà thầu và đơn vị thiết kế tủ điện có cơ sở lựa chọn MCCB phù hợp với yêu cầu kỹ thuật thực tế của từng hệ thống.

Đặc điểm nổi bật của MCCB BM100-SN 3P 60A

Bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-SN 3P 60A 15kA là hỗ trợ bảo vệ đường dây và thiết bị điện khi xảy ra tình trạng quá tải hoặc ngắn mạch.

Khi dòng điện vượt quá giới hạn thiết kế, MCCB thực hiện chức năng ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố tới hệ thống phía sau. Đây là yếu tố đặc biệt cần thiết đối với tủ điện phân phối và các mạng điện công nghiệp hoạt động liên tục.

Trang bị bộ trip từ tính thủy lực

BM100-SN 3P 60A sử dụng bộ trip từ tính thủy lực. Cơ cấu trip đảm nhiệm việc phát hiện điều kiện dòng điện bất thường và kích hoạt quá trình ngắt mạch theo đặc tính của thiết bị.

Việc sử dụng đúng MCCB theo thông số thiết kế giúp tăng hiệu quả phối hợp bảo vệ giữa CB và các thiết bị điện khác trong hệ thống.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA. Ở AC 220/240V, khả năng cắt đạt 25kA.

Thông số khả năng cắt là yếu tố cần được kiểm tra kỹ khi lựa chọn MCCB. Thiết bị cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo yêu cầu bảo vệ và vận hành an toàn.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện, tạo thành lớp bảo vệ cho các bộ phận bên trong thiết bị.

Các thành phần kim loại chính được xử lý chống ăn mòn. Thiết kế cũng chú trọng đến khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước, hỗ trợ thiết bị làm việc ổn định trong điều kiện môi trường phù hợp với thông số của nhà sản xuất.

Lắp đặt và đấu nối thuận tiện

MCCB BM100-SN sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, thuận tiện cho quá trình đấu nối trong tủ điện.

Với kích thước 75 x 130 x 68 mm và trọng lượng khoảng 0,65kg, sản phẩm có thể được bố trí trong nhiều loại bảng điện và tủ phân phối khác nhau khi đáp ứng yêu cầu thiết kế.

MCCB BM100-SN 3P 60A đạt những tiêu chuẩn nào?

Sản phẩm được sản xuất theo các tiêu chuẩn kỹ thuật gồm:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc xác định tiêu chuẩn của MCCB là một trong những yếu tố quan trọng khi kỹ sư lựa chọn thiết bị cho dự án, bên cạnh dòng định mức, số cực, điện áp và khả năng cắt ngắn mạch.

Ứng dụng của MCCB BM100-SN 3P 60A

Nhờ cấu hình 3P – 60A – 15kA, MCCB BM100-SN có thể được sử dụng trong nhiều hệ thống điện hạ thế. Một số ứng dụng phổ biến gồm bảo vệ thiết bị đóng cắt, tủ điện phân phối, bảng điều khiển, hệ thống điện nhà máy, mạng điện công nghiệp nhỏ và các hệ thống điện 3 pha có thông số phù hợp.

Sản phẩm cũng có thể được sử dụng tại các nhánh tải cần dòng định mức khoảng 60A, với điều kiện các thông số kỹ thuật như điện áp, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp bảo vệ đã được tính toán phù hợp.

Vì sao nên lựa chọn MCCB Shihlin BM100-SN 3P 60A?

Điểm đáng chú ý của Aptomat BM100-SN 3P 60A Shihlin nằm ở sự kết hợp giữa khả năng bảo vệ, thiết kế gọn và các thông số kỹ thuật phù hợp với nhiều hệ thống điện hạ thế.

Thiết bị cung cấp dòng định mức 60A, thiết kế 3 cực, điện áp cách điện định mức 800VAC, điện áp xung định mức 6kV và khả năng cắt 15kA tại AC 380/415V. Bộ trip từ tính thủy lực hỗ trợ thực hiện chức năng bảo vệ quá tải và ngắn mạch.

Ngoài ra, sản phẩm mang thương hiệu Shihlin và được thiết kế theo các tiêu chuẩn IEC/EN và JIS nêu trên, giúp người thiết kế có cơ sở kỹ thuật rõ ràng khi lựa chọn MCCB cho tủ điện và hệ thống phân phối.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 3P 60A

Để MCCB phát huy đúng chức năng bảo vệ, người sử dụng không nên chỉ lựa chọn thiết bị dựa trên dòng định mức 60A. Cần đồng thời xem xét dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến tại điểm lắp đặt, đặc tính của tải và khả năng phối hợp với các thiết bị bảo vệ khác.

Đối với hệ thống điện công nghiệp, việc tính toán và lắp đặt nên được thực hiện bởi kỹ thuật viên hoặc kỹ sư điện có chuyên môn. Các đầu nối cần được siết đúng yêu cầu kỹ thuật và MCCB phải được lắp đặt trong điều kiện môi trường phù hợp.

Đặc biệt, khả năng cắt 15kA tại AC 380/415V phải đáp ứng dòng ngắn mạch dự kiến tại vị trí sử dụng. Không nên lựa chọn MCCB có khả năng cắt thấp hơn mức dòng sự cố có thể xuất hiện trong hệ thống.
