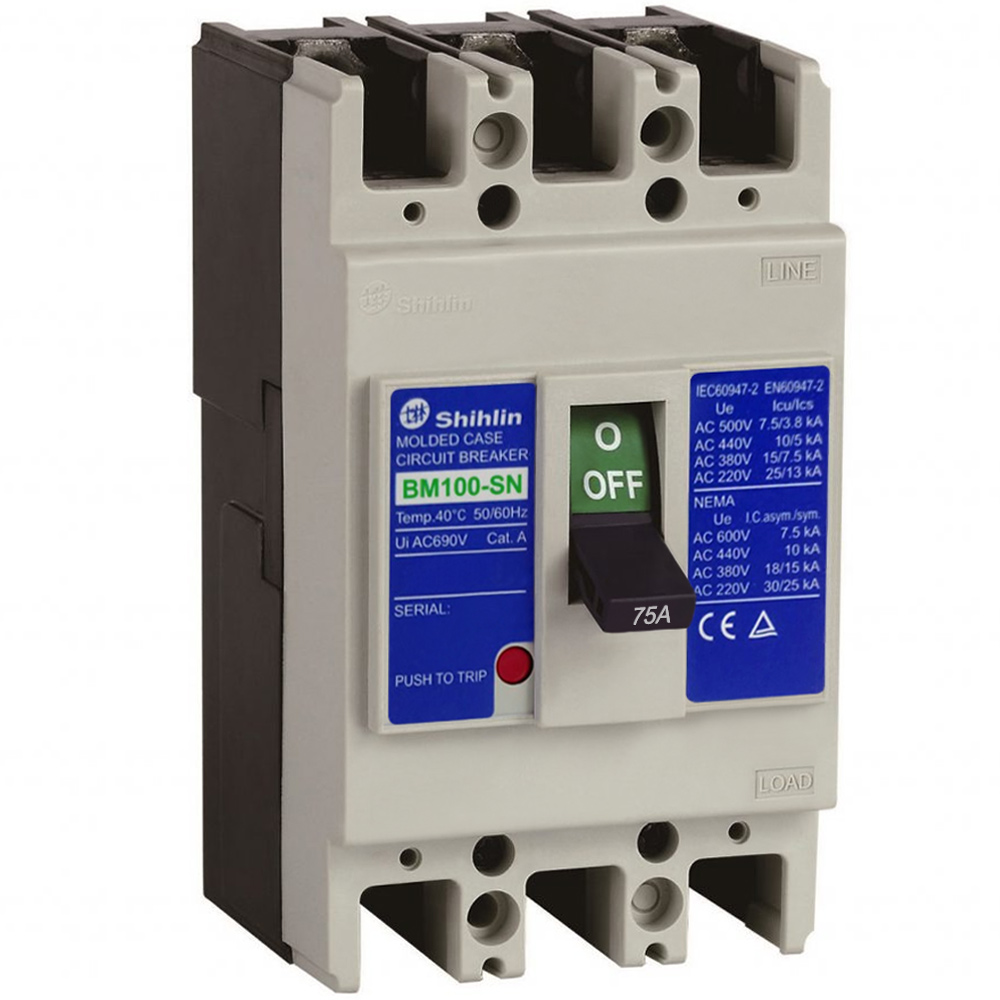

MCCB BM100-SN 3P 75A 15kA Shihlin

MCCB BM100-SN 3P 75A 15kA là gì?

MCCB BM100-SN 3P 75A là thiết bị đóng cắt dạng khối – Molded Case Circuit Breaker, còn được gọi phổ biến với các tên như Aptomat khối, CB khối hoặc cầu dao dạng khối.

Thiết bị có nhiệm vụ đóng/ngắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện các sự cố như quá tải hoặc ngắn mạch. Với thiết kế 3 cực (3P) và dòng điện định mức 75A tại 40°C, sản phẩm phù hợp cho nhiều hệ thống điện 3 pha có yêu cầu bảo vệ ổn định.

MCCB có kích thước khung 100AF, tần số hoạt động 50/60Hz, điện áp hoạt động định mức lên đến 500VAC và điện áp cách điện định mức 800VAC. Đây là những thông số quan trọng giúp người dùng đánh giá khả năng tương thích của MCCB với hệ thống điện trước khi lựa chọn.

Thông số kỹ thuật MCCB BM100-SN 3P 75A

Thông số kỹ thuật chính của MCCB Shihlin BM100-SN 3P 75A gồm:

• Mã hàng: BM100SN3P75A
• Dòng sản phẩm: BM100-SN
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 3P
• Dòng điện định mức (In): 75A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 75 x 130 x 68 mm
• Trọng lượng: Khoảng 0,65kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên cần được đối chiếu với yêu cầu thực tế của hệ thống điện, đặc biệt là dòng tải, điện áp làm việc và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đặc điểm nổi bật của MCCB BM100-SN 3P 75A

Một trong những điểm đáng chú ý của MCCB BM100-SN 3P 75A 15kA là phần vỏ hộp cách điện được làm từ vật liệu nhựa tổng hợp. Thiết kế dạng khối giúp bảo vệ các bộ phận bên trong và thuận tiện khi bố trí thiết bị trong tủ điện.

Các phần kim loại chính của MCCB được xử lý chống ăn mòn, góp phần nâng cao khả năng sử dụng trong môi trường tủ điện và hệ thống điện công nghiệp. Các phụ kiện cũng được thiết kế với khả năng bảo vệ chống hiện tượng ngưng tụ hơi nước.

Sản phẩm sử dụng bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện và ngắt mạch khi điều kiện dòng điện vượt ngưỡng bảo vệ của thiết bị. Nhờ đó, MCCB hỗ trợ hạn chế ảnh hưởng của tình trạng quá tải và ngắn mạch đối với đường dây cũng như thiết bị điện phía sau.

Bên cạnh đó, khả năng giao tiếp được mô đun hóa giúp sản phẩm có tính linh hoạt khi tích hợp vào hệ thống phù hợp. Kiểu kết nối bằng kẹp thiết bị đầu cuối cũng hỗ trợ quá trình lắp đặt và đấu nối thuận tiện hơn.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB là bảo vệ hệ thống điện trước các tình trạng dòng điện bất thường.

Khi hệ thống bị quá tải, dòng điện có thể vượt quá mức cho phép trong một khoảng thời gian, làm dây dẫn và thiết bị tăng nhiệt. Nếu tình trạng kéo dài, tuổi thọ thiết bị có thể bị ảnh hưởng và làm tăng nguy cơ mất an toàn điện.

Trong trường hợp ngắn mạch, dòng sự cố có thể tăng lên rất lớn trong thời gian ngắn. MCCB cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt.

Đối với BM100-SN 3P 75A, khả năng cắt ngắn mạch được công bố ở mức 15kA tại AC 380/415V và 25kA tại AC 220/240V. Vì khả năng cắt phụ thuộc vào điện áp làm việc, người thiết kế hoặc kỹ thuật viên cần căn cứ vào thông số của hệ thống để lựa chọn đúng thiết bị.

MCCB BM100-SN 3P 75A đạt tiêu chuẩn nào?

Sản phẩm được thiết kế đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt trong nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được sản xuất theo các tiêu chuẩn kỹ thuật xác định giúp người sử dụng có cơ sở để đánh giá thiết bị khi lựa chọn cho hệ thống điện.

Tuy nhiên, để đảm bảo hiệu quả bảo vệ, việc lựa chọn MCCB không nên chỉ dựa vào tiêu chuẩn sản phẩm mà còn phải tính đến tiết diện dây dẫn, đặc tính tải, dòng làm việc, điện áp, dòng ngắn mạch và yêu cầu phối hợp bảo vệ của toàn bộ hệ thống.

Ứng dụng của MCCB BM100-SN 3P 75A

Nhờ cấu hình 3P, dòng định mức 75A và khả năng cắt 15kA tại AC 380/415V, MCCB BM100-SN 3P 75A Shihlin có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Các ứng dụng phổ biến bao gồm tủ điện phân phối, bảng điều khiển, hệ thống điện nhà máy, xưởng sản xuất, hệ thống điện công nghiệp nhỏ và một số mạng điện dân dụng có thông số phù hợp.

Thiết bị cũng có thể được sử dụng để bảo vệ các nhánh tải trong mạng điện 3 pha. Trước khi lắp đặt, cần kiểm tra dòng tải thực tế và các thông số bảo vệ để tránh lựa chọn MCCB có dòng định mức quá thấp hoặc quá cao so với yêu cầu.

Ưu điểm của MCCB Shihlin BM100-SN 3P 75A

MCCB BM100-SN sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện hạ thế:

Bảo vệ quá tải và ngắn mạch: Thiết bị giúp ngắt mạch khi phát hiện điều kiện dòng điện bất thường theo đặc tính bảo vệ được thiết kế.

Khả năng cắt 15kA: Tại điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA, đáp ứng nhiều ứng dụng điện hạ thế có thông số tương thích.

Thiết kế 3 cực: Phù hợp với các mạng điện 3 pha cần đóng cắt đồng thời ba cực.

Vỏ cách điện dạng khối: Vỏ nhựa tổng hợp giúp cách ly và bảo vệ các bộ phận bên trong thiết bị.

Kích thước tương đối gọn: Với kích thước 75 x 130 x 68mm, sản phẩm thuận tiện khi bố trí trong nhiều loại tủ điện phù hợp.

Đáp ứng các tiêu chuẩn kỹ thuật: Sản phẩm đạt IEC/EN 60947-2 cùng các tiêu chuẩn JIS liên quan.

Lưu ý khi lựa chọn và lắp đặt MCCB 75A

Để MCCB hoạt động đúng chức năng bảo vệ, người sử dụng cần lựa chọn thiết bị dựa trên tính toán kỹ thuật thay vì chỉ căn cứ vào dòng định mức 75A.

Trước tiên cần xác định dòng tải thực tế và khả năng chịu dòng của dây dẫn. Tiếp theo, cần kiểm tra điện áp của hệ thống và đặc biệt là dòng ngắn mạch dự kiến tại điểm lắp MCCB để bảo đảm khả năng cắt của thiết bị phù hợp.

Đối với BM100-SN 3P 75A, dòng định mức được xác định tại nhiệt độ 40°C. Điều kiện môi trường thực tế, cách bố trí thiết bị trong tủ và yêu cầu phối hợp bảo vệ cũng cần được xem xét trong quá trình thiết kế.

Việc đấu nối, kiểm tra và vận hành thiết bị điện nên được thực hiện bởi người có chuyên môn và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất cũng như các quy định an toàn điện hiện hành.

Có nên lựa chọn MCCB BM100-SN 3P 75A 15kA?

Nếu hệ thống cần một MCCB 3P 75A, sử dụng trong mạng điện hạ thế và yêu cầu khả năng cắt 15kA tại AC 380/415V, BM100-SN là một lựa chọn đáng cân nhắc khi các thông số kỹ thuật còn lại phù hợp với thiết kế.

Sản phẩm kết hợp các đặc điểm như khung 100AF, điện áp hoạt động định mức 500VAC, Ui 800VAC, Uimp 6kV, bộ trip từ tính thủy lực và khả năng bảo vệ quá tải, ngắn mạch.

Điểm quan trọng nhất là cần lựa chọn MCCB dựa trên thông số thực tế của hệ thống, thay vì chỉ chọn theo công suất hoặc dòng điện danh nghĩa.
