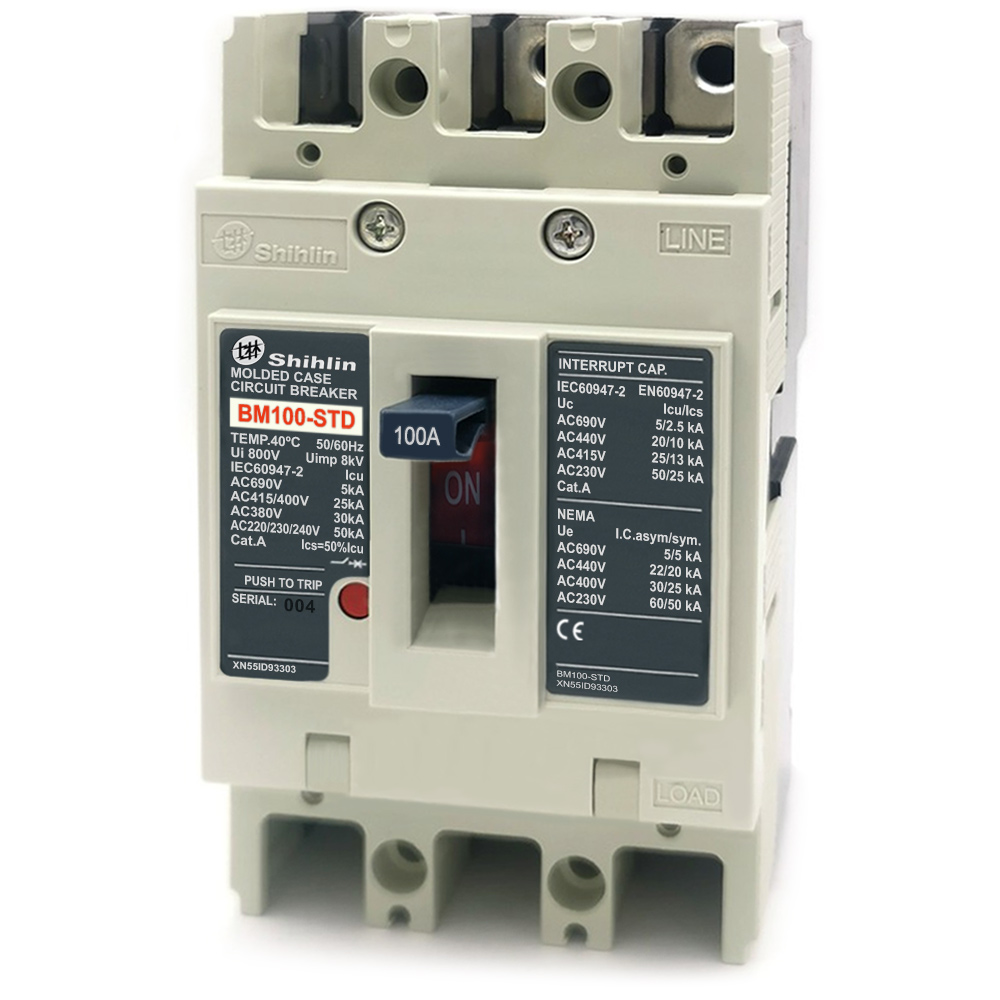

MCCB BM100-STD 3P 100A 30kA Shihlin

Trong hệ thống điện công nghiệp và dân dụng, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong bảo vệ đường dây và thiết bị khi xuất hiện tình trạng quá tải hoặc ngắn mạch. MCCB BM100-STD 3P 100A 30kA Shihlin là dòng aptomat khối 3 pha được thiết kế cho các hệ thống điện hạ thế, tủ điện, bảng điều khiển và nhiều ứng dụng công nghiệp.

Sản phẩm có mã BM100STD3P100A, thuộc thương hiệu Shihlin – Đài Loan, sở hữu dòng điện định mức 100A, khung 100AF và khả năng cắt ngắn mạch lên đến 30kA tại điện áp AC 380/415V. Với bộ trip từ nhiệt cùng kết cấu chắc chắn, sản phẩm đáp ứng nhu cầu bảo vệ quá tải và ngắn mạch trong nhiều hệ thống điện hiện nay.

MCCB BM100-STD 3P 100A 30kA là gì?

MCCB BM100-STD 3P 100A 30kA là cầu dao tự động dạng khối thuộc dòng BM100-STD của Shihlin. Thiết bị còn được gọi bằng nhiều tên quen thuộc như aptomat khối, CB khối, cầu dao dạng khối hoặc MCCB Shihlin 100A.

MCCB được sử dụng để đóng, cắt và bảo vệ mạch điện trước các sự cố như quá tải hoặc ngắn mạch. Phiên bản BM100-STD này có cấu hình 3 cực (3P), phù hợp với các hệ thống điện 3 pha.

Sản phẩm sử dụng khung 100AF, dòng điện định mức 100A tại 40°C và hoạt động ở tần số 50/60Hz. Khả năng cắt ngắn mạch đạt 30kA tại AC 380/415V và lên tới 50kA tại AC 220/240V.

Thông số kỹ thuật MCCB BM100-STD 3P 100A Shihlin

Các thông số quan trọng của sản phẩm gồm:

• Tên sản phẩm: MCCB BM100-STD 3P 100A 30kA
• Mã hàng: BM100STD3P100A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 3P
• Dòng điện định mức (In): 100A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 690VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 30kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 50kA
• Bộ Trip: Từ nhiệt
• Ics: 50% Icu
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 75 x 130 x 68 mm
• Trọng lượng: Khoảng 0,7 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên giúp kỹ sư, đơn vị thi công và người phụ trách hệ thống điện có cơ sở lựa chọn MCCB phù hợp với yêu cầu thiết kế thực tế.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM100-STD 3P 100A là hỗ trợ bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch.

Thiết bị được trang bị bộ trip từ nhiệt. Cơ chế nhiệt đảm nhiệm việc phát hiện tình trạng quá tải kéo dài, trong khi cơ chế từ hỗ trợ phản ứng với dòng điện tăng cao do sự cố ngắn mạch.

Khi lựa chọn đúng thông số và phối hợp bảo vệ phù hợp, MCCB góp phần hạn chế ảnh hưởng của sự cố đến dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.

Đặc biệt, khả năng cắt ngắn mạch 30kA tại AC 380/415V giúp BM100-STD phù hợp với nhiều hệ thống điện 3 pha trong nhà xưởng, tủ phân phối và mạng điện công nghiệp.

Thiết kế chắc chắn, phù hợp môi trường sử dụng điện

Vỏ của MCCB BM100-STD được chế tạo từ nhựa tổng hợp có khả năng cách điện, giúp tạo lớp bảo vệ cho các bộ phận bên trong thiết bị.

Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Đây là những đặc điểm hữu ích khi thiết bị được lắp đặt trong tủ điện và vận hành lâu dài.

Với kích thước 75 x 130 x 68 mm và trọng lượng khoảng 0,7kg, sản phẩm có thiết kế tương đối gọn, thuận tiện khi bố trí trong nhiều loại tủ điện.

Dễ dàng lắp đặt và kết nối

MCCB BM100-STD 3P 100A sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong hệ thống.

Thiết kế này phù hợp với các ứng dụng tủ điện phân phối, bảng điều khiển và hệ thống điện nhà máy. Tuy nhiên, việc lựa chọn tiết diện dây dẫn, thanh cái, phụ kiện đấu nối và phương pháp siết đầu cực cần căn cứ vào thiết kế hệ thống và hướng dẫn kỹ thuật của nhà sản xuất.

Đối với hệ thống điện công nghiệp, MCCB cũng cần được lựa chọn dựa trên dòng tải thực tế, điện áp, dòng ngắn mạch dự kiến và khả năng phối hợp với các thiết bị bảo vệ khác.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB Shihlin BM100-STD 3P 100A 30kA được cung cấp với thông tin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đây là nhóm tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ trong hệ thống điện hạ thế. Việc lựa chọn thiết bị có thông số và tiêu chuẩn kỹ thuật rõ ràng giúp đơn vị thiết kế, thi công thuận tiện hơn trong quá trình xây dựng hệ thống điện.

Khi triển khai cho một dự án cụ thể, người dùng nên đối chiếu thêm catalogue, tài liệu kỹ thuật và yêu cầu thiết kế của công trình để đảm bảo model được lựa chọn chính xác.

Ứng dụng của MCCB BM100-STD 3P 100A

Nhờ cấu hình 3P, dòng định mức 100A và khả năng cắt 30kA tại AC 380/415V, MCCB BM100-STD 3P 100A Shihlin có thể được sử dụng trong nhiều ứng dụng như:

• Tủ điện phân phối trong nhà máy và xưởng sản xuất.
• Bảng điều khiển và hệ thống điện công nghiệp.
• Hệ thống điện hạ thế 3 pha.
• Hệ thống điện cho máy móc và thiết bị sản xuất phù hợp thông số.
• Mạng điện công nghiệp quy mô nhỏ và vừa.
• Một số hệ thống điện dân dụng, thương mại có yêu cầu sử dụng MCCB 3 pha 100A.

Việc ứng dụng thực tế cần dựa trên tính toán tải, đặc tính của hệ thống và yêu cầu bảo vệ thay vì chỉ lựa chọn MCCB theo dòng điện định mức.
