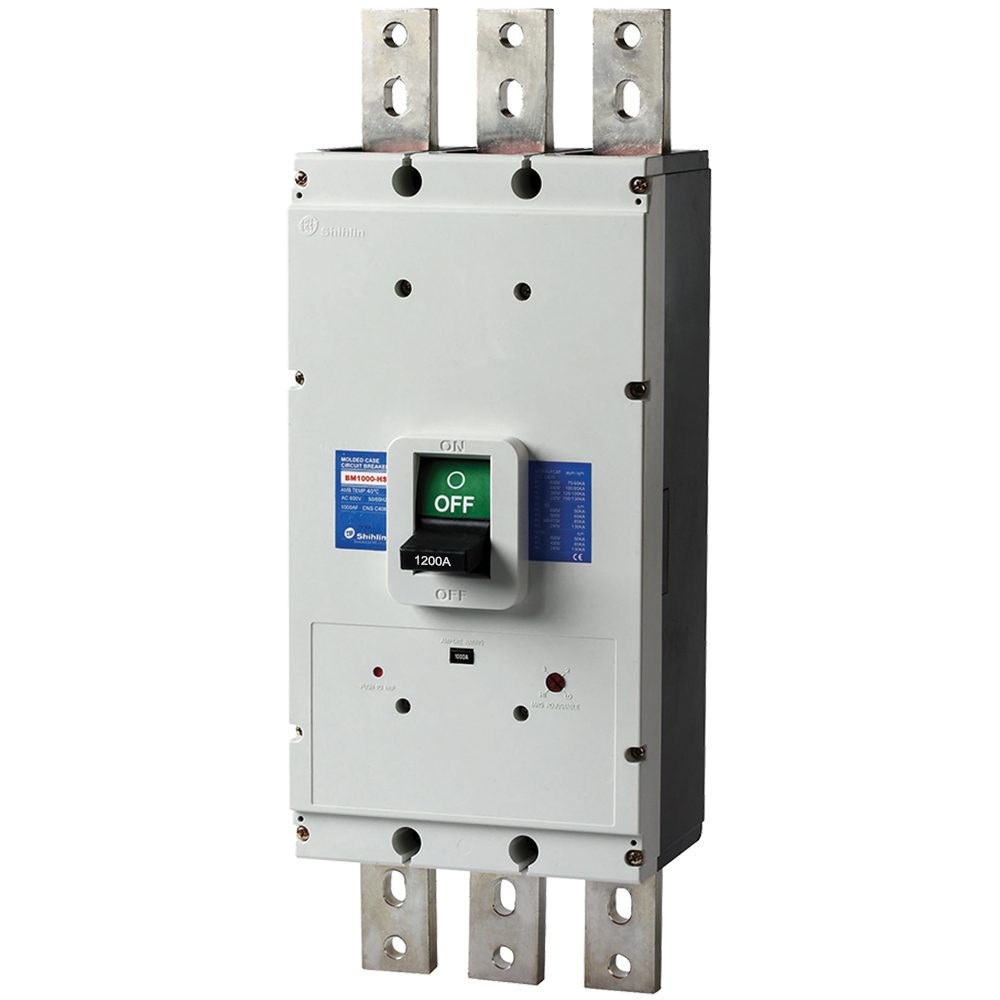

MCCB BM1200-HS 3P 1200A 100kA Shihlin

MCCB BM1200-HS 3P 1200A 100kA Shihlin là aptomat khối 3 pha được thiết kế cho các hệ thống điện có dòng tải lớn, yêu cầu khả năng đóng cắt và bảo vệ an toàn trước sự cố quá tải, ngắn mạch. Sản phẩm có dòng định mức 1200A, khả năng cắt ngắn mạch lên đến 100kA tại AC 380/415V, phù hợp sử dụng trong tủ điện tổng, bảng điều khiển và mạng điện công nghiệp.

Với khung 1200AF, kết nối bằng thanh cái Busbar và bộ trip bảo vệ nhiệt – từ, MCCB BM1200-HS đáp ứng nhu cầu vận hành trong nhiều hệ thống điện hạ thế. Sản phẩm thuộc thương hiệu Shihlin – Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Lưu ý: MCCB BM1200-HS đã được chuyển đổi sang mã sản phẩm BMA1250-RED. Khi lựa chọn hoặc thay thế thiết bị, người dùng nên kiểm tra mã hàng và thông số kỹ thuật để đảm bảo phù hợp với hệ thống.

Tổng quan MCCB BM1200-HS 3P 1200A 100kA

MCCB, hay Moulded Case Circuit Breaker, còn được gọi phổ biến là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng cắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện các tình trạng bất thường như quá tải hoặc ngắn mạch.

Đối với những mạng điện công nghiệp sử dụng dòng điện lớn, việc lựa chọn MCCB cần dựa trên nhiều thông số như dòng định mức, số cực, điện áp hoạt động, khả năng chịu xung và đặc biệt là khả năng cắt ngắn mạch.

MCCB BM1200-HS 3P 1200A có mã hàng BM1200HS3P1200A, thiết kế 3 cực và dòng định mức 1200A tại nhiệt độ 40ºC. Thiết bị đạt khả năng cắt ngắn mạch 100kA tại AC 380/415V và lên đến 130kA tại AC 220/240V, thích hợp cho các vị trí cần MCCB có năng lực cắt cao.

Thông số kỹ thuật MCCB BM1200-HS 3P 1200A

Các thông số chính của sản phẩm gồm:

• Model: BM1200-HS
• Mã hàng: BM1200HS3P1200A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 1200AF
• Số cực: 3P
• Dòng điện định mức (In): 1200A tại 40ºC
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 1000VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp chịu xung định mức (Uimp): 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 100kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 130kA
• Ics: 50% Icu
• Bộ Trip: cố định nhiệt, điều chỉnh từ tính
• Kiểu kết nối: thanh cái Busbar
• Kích thước: 210 x 406 x 140 mm
• Trọng lượng: khoảng 23kg
• Mã sản phẩm chuyển đổi: BMA1250-RED

Nhóm thông số này cho thấy BM1200-HS hướng tới những hệ thống điện có tải lớn, đặc biệt tại các vị trí cần khả năng xử lý dòng sự cố cao.

Khả năng cắt ngắn mạch 100kA

Một trong những đặc điểm đáng chú ý của MCCB Shihlin BM1200-HS là khả năng cắt ngắn mạch cao. Tại điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch định mức 100kA. Khi hoạt động ở AC 220/240V, thông số này đạt 130kA.

Khả năng cắt cao đặc biệt quan trọng trong hệ thống phân phối điện công nghiệp, nơi dòng sự cố ngắn mạch có thể rất lớn. MCCB phù hợp giúp cô lập nhánh xảy ra sự cố, hạn chế ảnh hưởng đến thiết bị và các phần còn lại của hệ thống.

Thông số Ics = 50% Icu cũng cần được kỹ sư và đơn vị thiết kế xem xét khi tính toán khả năng bảo vệ và phối hợp giữa các thiết bị đóng cắt.

Bộ trip nhiệt – từ hỗ trợ bảo vệ hệ thống

MCCB BM1200-HS được trang bị bộ trip cố định nhiệt và điều chỉnh từ tính, hỗ trợ hai chức năng bảo vệ quan trọng là quá tải và ngắn mạch.

Bảo vệ nhiệt giúp MCCB phản ứng khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định. Đây là tình trạng thường gặp khi hệ thống vận hành quá tải hoặc thiết bị sử dụng dòng điện vượt mức thiết kế.

Trong khi đó, cơ chế bảo vệ từ tính được sử dụng để phản ứng với dòng sự cố tăng cao đột ngột, điển hình là ngắn mạch. Khả năng điều chỉnh từ tính giúp thuận tiện hơn trong việc thiết lập thông số bảo vệ phù hợp với đặc tính của từng hệ thống.

Việc cài đặt bộ trip cần được thực hiện dựa trên tính toán kỹ thuật, dòng tải, tiết diện dây dẫn, thiết bị phía sau và yêu cầu phối hợp bảo vệ.

Thiết kế phù hợp môi trường điện công nghiệp

Phần vỏ của MCCB BM1200-HS 1200A được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm tăng khả năng làm việc trong điều kiện sử dụng công nghiệp.

Sản phẩm đồng thời có giải pháp bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước. Đây là yếu tố hữu ích đối với thiết bị được lắp đặt trong tủ điện và các môi trường có sự thay đổi về nhiệt độ, độ ẩm.

Với kích thước 210 x 406 x 140mm và trọng lượng khoảng 23kg, MCCB thuộc nhóm thiết bị công suất lớn. Vì vậy, quá trình thiết kế tủ điện cần tính toán không gian lắp đặt, khoảng cách an toàn và phương án cố định thiết bị phù hợp.

Kết nối thanh đồng Busbar thuận tiện

BM1200-HS sử dụng phương thức kết nối thanh cái Busbar, phù hợp với đặc điểm của hệ thống phân phối điện có dòng điện lớn.

Trong các tủ điện công nghiệp, Busbar thường được sử dụng để truyền tải và phân phối dòng điện giữa MCCB tổng, MCCB nhánh và các thiết bị đóng cắt khác. Việc sử dụng kết nối thanh cái giúp bố trí hệ thống khoa học và đáp ứng nhu cầu dẫn dòng lớn.

Tuy nhiên, tiết diện, vật liệu và kích thước thanh đồng cần được tính toán theo dòng tải thực tế, nhiệt độ môi trường, phương pháp lắp đặt và các tiêu chuẩn kỹ thuật liên quan.

Tiêu chuẩn của MCCB Shihlin BM1200-HS

Theo thông tin kỹ thuật của sản phẩm, MCCB BM1200-HS 3P 1200A đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng đối với máy cắt hạ áp, quy định các yêu cầu liên quan đến đặc tính, điều kiện vận hành và thử nghiệm thiết bị.

Việc lựa chọn MCCB đáp ứng các tiêu chuẩn kỹ thuật phù hợp giúp kỹ sư, nhà thầu và đơn vị vận hành có thêm cơ sở đánh giá thiết bị khi thiết kế hệ thống điện.

Ứng dụng của MCCB BM1200-HS 3P 1200A

Nhờ dòng định mức lớn và khả năng cắt ngắn mạch cao, aptomat khối MCCB Shihlin BM1200-HS có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện tổng MSB trong nhà máy và công trình.
• Hệ thống phân phối điện công nghiệp.
• Bảng điều khiển và tủ điện công suất lớn.
• Hệ thống bảo vệ thiết bị đóng cắt.
• Mạng điện hạ thế tại nhà xưởng và cơ sở sản xuất.
• Các nhánh điện yêu cầu dòng định mức khoảng 1200A.
• Hệ thống cần khả năng cắt ngắn mạch cao tại 380/415V.

Việc MCCB có phù hợp với một công trình cụ thể hay không vẫn cần được xác định dựa trên dòng tải tính toán, dòng ngắn mạch dự kiến, sơ đồ cấp điện và yêu cầu phối hợp bảo vệ.

Vì sao MCCB BM1200-HS phù hợp với hệ thống công suất lớn?

Điểm nổi bật đầu tiên là dòng định mức 1200A, đáp ứng nhu cầu của các hệ thống phân phối điện có tải lớn. Khung 1200AF giúp thiết bị phù hợp với phân khúc MCCB công nghiệp công suất cao.

Tiếp theo là khả năng cắt 100kA tại AC 380/415V, mang lại lợi thế tại những vị trí có dòng ngắn mạch dự kiến lớn. Bộ trip nhiệt – từ hỗ trợ bảo vệ hệ thống trước hai sự cố phổ biến là quá tải và ngắn mạch.

Ngoài ra, kết nối Busbar phù hợp với cách bố trí thường gặp trong tủ điện công nghiệp. Các chi tiết kim loại được xử lý chống ăn mòn cùng phần vỏ cách điện bằng nhựa tổng hợp góp phần tăng độ phù hợp khi sử dụng lâu dài trong hệ thống điện.

Lưu ý khi lựa chọn và lắp đặt MCCB 1200A

MCCB là thiết bị bảo vệ quan trọng nên không nên lựa chọn chỉ dựa trên dòng định mức. Đơn vị thiết kế cần kiểm tra đồng thời In, Icu, Ics, Ui, Ue, Uimp, số cực và đặc tính của bộ trip.

Đối với BM1200-HS, cần đặc biệt chú ý đến khả năng cắt 100kA tại 380/415V, Ics bằng 50% Icu và kiểu kết nối Busbar. Các thông số phải phù hợp với tính toán ngắn mạch thực tế của hệ thống.

Bên cạnh đó, do sản phẩm BM1200-HS đã chuyển đổi sang mã BMA1250-RED, khách hàng cần kiểm tra mã thay thế, thông số tương đương và yêu cầu kỹ thuật trước khi đặt mua hoặc sử dụng để thay thế MCCB đang vận hành.

Quá trình lắp đặt, đấu nối Busbar, cài đặt bảo vệ và kiểm tra vận hành nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn về điện.
