MCCB BM125-HTA 3P 15A 50kA Shihlin
Mô tả sản phẩm

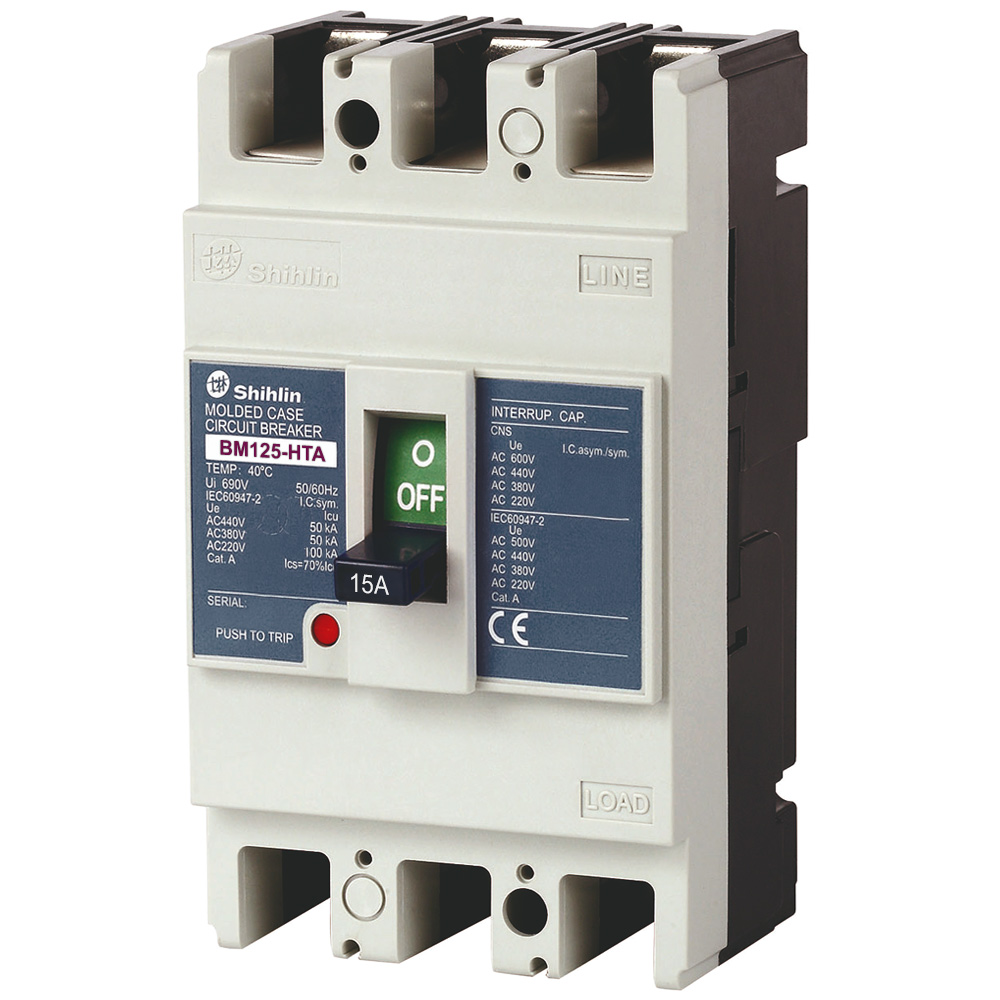

MCCB BM125-HTA 3P 15A 50kA là gì?
MCCB BM125-HTA 3P 15A 50kA là cầu dao tự động dạng khối, còn thường được gọi là Aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng cắt và bảo vệ mạch điện khi xuất hiện các tình trạng bất thường như quá tải hoặc ngắn mạch.
MCCB BM125-HTA sử dụng khung 125AF, cấu hình 3P, dòng điện định mức 15A tại 40°C. Một trong những thông số nổi bật của sản phẩm là khả năng cắt ngắn mạch 50kA tại AC 380/415V và lên đến 100kA tại AC 220/240V.
Nhờ các đặc tính này, thiết bị phù hợp với những vị trí cần MCCB dòng định mức không quá lớn nhưng yêu cầu khả năng xử lý dòng sự cố cao.
Thông số kỹ thuật MCCB BM125-HTA 3P 15A
Các thông số kỹ thuật chính của sản phẩm gồm:
- Tên sản phẩm: MCCB BM125-HTA 3P 15A 50kA
- Mã hàng: BM125HTA3P15A
- Thương hiệu: Shihlin
- Xuất xứ thương hiệu: Đài Loan
- Kích thước khung: 125AF
- Số cực: 3P
- Dòng điện định mức (In): 15A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức (Ui): 800VAC
- Điện áp hoạt động định mức (Ue): 690VAC
- Điện áp xung định mức (Uimp): 8kV
- Khả năng cắt ngắn mạch tại AC 380/415V: 50kA
- Khả năng cắt ngắn mạch tại AC 220/240V: 100kA
- Ics: 50% Icu
- Bộ Trip: Chỉnh nhiệt 80–100%, cố định từ tính
- Kiểu kết nối: Kẹp đầu cuối thiết bị
- Kích thước: 90 x 155 x 68 mm
- Trọng lượng: Khoảng 1,2kg
Các thông số trên cần được đối chiếu với yêu cầu kỹ thuật thực tế của hệ thống trước khi lựa chọn và lắp đặt.
Khả năng cắt ngắn mạch 50kA – điểm nổi bật của BM125-HTA
Một trong những yếu tố đáng chú ý nhất trên MCCB Shihlin BM125-HTA 3P 15A là khả năng cắt ngắn mạch cao.
Tại điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch định mức 50kA. Trong khi đó, tại AC 220/240V, khả năng cắt đạt 100kA.
Khả năng cắt ngắn mạch là thông số đặc biệt quan trọng khi thiết kế hệ thống bảo vệ điện. MCCB phải được lựa chọn dựa trên dòng ngắn mạch dự kiến tại vị trí lắp đặt, đồng thời phối hợp phù hợp với các thiết bị bảo vệ khác trong hệ thống.
Với mức 50kA tại 380/415V, BM125-HTA có thể đáp ứng nhiều ứng dụng yêu cầu khả năng cắt cao trong hệ thống điện công nghiệp.
Bộ Trip chỉnh nhiệt 80–100%, cố định từ tính
MCCB BM125-HTA được trang bị bộ Trip chỉnh nhiệt 80–100% và cố định từ tính.
Khả năng điều chỉnh nhiệt giúp người thiết kế hoặc kỹ thuật viên có thể thiết lập ngưỡng bảo vệ quá tải trong phạm vi cho phép, từ đó hỗ trợ phối hợp MCCB với đặc tính của tải và dây dẫn.
Trong khi đó, phần bảo vệ từ tính được thiết lập cố định để hỗ trợ MCCB phản ứng khi xảy ra sự cố ngắn mạch có dòng điện tăng cao.
Sự kết hợp giữa bảo vệ nhiệt và từ tính giúp thiết bị thực hiện hai nhiệm vụ quan trọng: bảo vệ quá tải và bảo vệ ngắn mạch.
Việc thiết lập thông số bảo vệ nên được thực hiện bởi người có chuyên môn dựa trên dòng tải, tiết diện dây dẫn, đặc tính thiết bị và yêu cầu phối hợp bảo vệ của hệ thống.
Thiết kế chắc chắn, phù hợp môi trường sử dụng công nghiệp
Không chỉ tập trung vào khả năng đóng cắt, MCCB BM125-HTA 3P 15A Shihlin còn được thiết kế hướng đến khả năng sử dụng ổn định trong hệ thống điện.
Vỏ hộp được chế tạo từ nhựa tổng hợp có tính cách điện, giúp bao bọc các bộ phận bên trong thiết bị. Các phần kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện được chú trọng bảo vệ trước hiện tượng ngưng tụ hơi nước.
Thiết bị sử dụng phương thức kết nối bằng kẹp đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện.
Với kích thước khoảng 90 x 155 x 68 mm và trọng lượng khoảng 1,2kg, sản phẩm có thể được bố trí trong nhiều dạng tủ điện và bảng điều khiển phù hợp.
Tiêu chuẩn của MCCB Shihlin BM125-HTA
Đối với thiết bị bảo vệ điện, tiêu chuẩn kỹ thuật là một trong những yếu tố cần được xem xét khi lựa chọn sản phẩm.
Theo thông tin kỹ thuật cung cấp, MCCB BM125-HTA 3P 15A 50kA đáp ứng các tiêu chuẩn:
- IEC/EN 60947-2
- JIS 8370
- JIS 8201-2
Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng liên quan đến máy cắt hạ áp, bao gồm các yêu cầu về đặc tính hoạt động và khả năng bảo vệ của thiết bị.
Việc lựa chọn MCCB đáp ứng tiêu chuẩn phù hợp giúp kỹ sư và đơn vị thi công có thêm cơ sở kỹ thuật khi thiết kế hệ thống điện.
Ứng dụng của MCCB BM125-HTA 3P 15A 50kA
Với cấu hình 3 cực, dòng định mức 15A và khả năng cắt ngắn mạch cao, Aptomat khối Shihlin BM125-HTA có thể được sử dụng trong nhiều hệ thống điện hạ thế.
Sản phẩm thường phù hợp cho:
- Tủ điện phân phối và tủ điện điều khiển.
- Hệ thống điện trong nhà máy, xưởng sản xuất.
- Mạng điện công nghiệp và công nghiệp quy mô nhỏ.
- Hệ thống điện hạ thế cần bảo vệ quá tải và ngắn mạch.
- Các nhánh tải 3 pha có thông số phù hợp với dòng định mức 15A.
- Hệ thống yêu cầu MCCB có khả năng cắt ngắn mạch cao tại điện áp 380/415V.
Tuy nhiên, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 15A. Cần tính toán thêm dòng tải thực tế, dòng khởi động, dòng ngắn mạch dự kiến, tiết diện dây dẫn, điện áp hệ thống và yêu cầu phối hợp bảo vệ.
Ưu điểm nổi bật của MCCB BM125-HTA 3P 15A Shihlin
Khả năng cắt cao: Icu đạt 50kA tại AC 380/415V, phù hợp với nhiều hệ thống yêu cầu khả năng xử lý dòng ngắn mạch lớn.
Bảo vệ quá tải và ngắn mạch: Bộ Trip kết hợp cơ chế nhiệt và từ tính giúp MCCB thực hiện chức năng bảo vệ mạch điện trước hai nhóm sự cố phổ biến.
Có thể chỉnh nhiệt 80–100%: Cho phép điều chỉnh bảo vệ nhiệt trong phạm vi thiết kế, hỗ trợ tối ưu khả năng phối hợp với tải.
Điện áp cách điện lên đến 800VAC: Thông số Ui 800VAC cùng Uimp 8kV đáp ứng yêu cầu kỹ thuật của nhiều hệ thống điện hạ thế.
Thiết kế 3 cực: Thích hợp sử dụng trong các hệ thống điện 3 pha có thông số tải tương ứng.
Đáp ứng tiêu chuẩn kỹ thuật: Sản phẩm được sản xuất theo IEC/EN 60947-2 và các tiêu chuẩn JIS liên quan.
Lưu ý khi lựa chọn và lắp đặt BM125HTA3P15A
Để MCCB phát huy đúng chức năng bảo vệ, người dùng cần lựa chọn thiết bị dựa trên tính toán kỹ thuật thay vì chỉ dựa vào công suất hoặc dòng điện danh nghĩa của tải.
Trước khi sử dụng BM125HTA3P15A, cần xác định dòng tải làm việc, điện áp hệ thống, dòng ngắn mạch dự kiến tại điểm lắp đặt và đặc tính của dây dẫn. Đặc biệt, khả năng cắt của MCCB phải đáp ứng yêu cầu của hệ thống tại vị trí sử dụng.
Quá trình đấu nối cũng cần bảo đảm đầu cốt, dây dẫn và đầu cực được lắp đúng kỹ thuật. Sau khi lắp đặt nên kiểm tra tình trạng tiếp xúc, thông số cài đặt Trip và khả năng phối hợp với các thiết bị bảo vệ phía trước, phía sau.
Đối với hệ thống điện công nghiệp, việc thiết kế, cài đặt và kiểm tra MCCB nên được thực hiện bởi kỹ thuật viên hoặc kỹ sư điện có chuyên môn.
