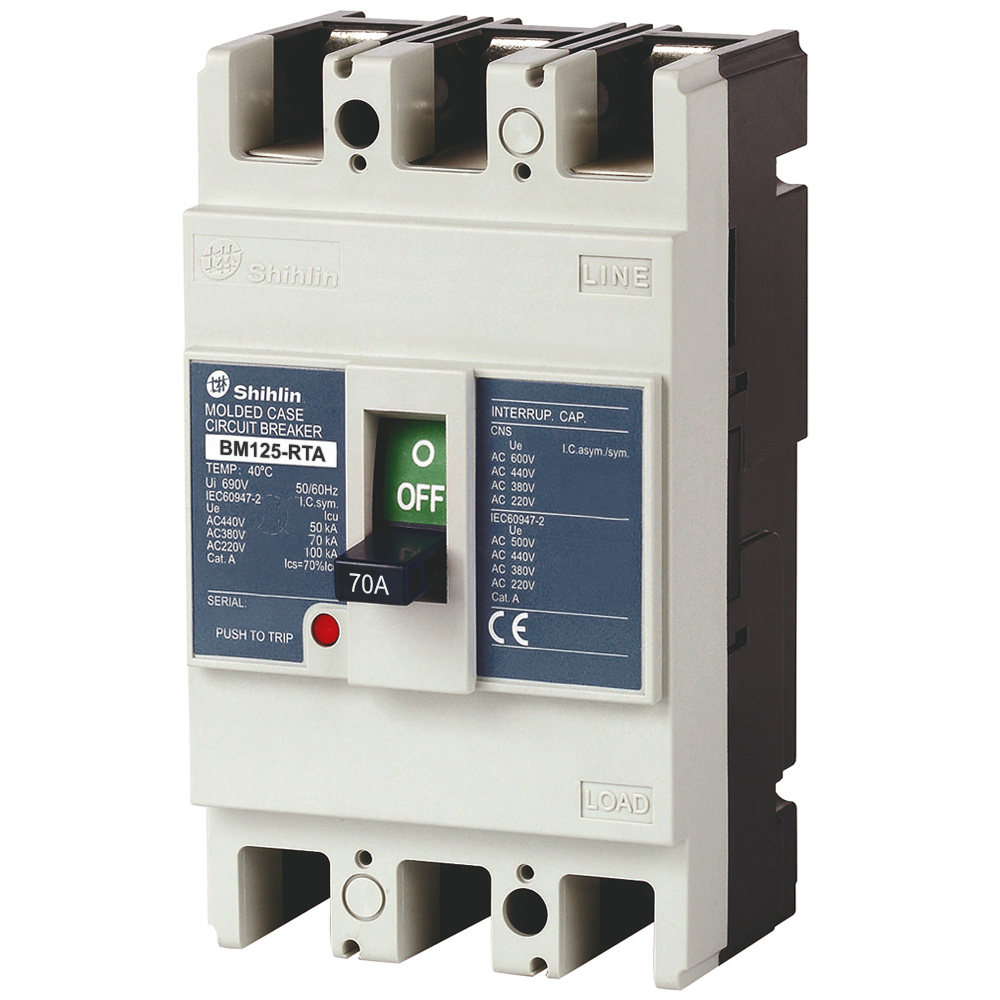

MCCB BM125-RTA 3P 70A 70kA Shihlin

Trong các hệ thống điện công nghiệp và mạng điện hạ thế, việc lựa chọn thiết bị đóng cắt có khả năng bảo vệ tốt trước tình trạng quá tải, ngắn mạch đóng vai trò quan trọng đối với độ an toàn và ổn định của toàn hệ thống. MCCB BM125-RTA 3P 70A 70kA Shihlin là mẫu aptomat khối 3 cực thuộc khung 125AF, được thiết kế cho các ứng dụng cần dòng định mức 70A và khả năng cắt ngắn mạch cao.

Sản phẩm có mã hàng BM125RTA3P70A, thuộc thương hiệu Shihlin – Đài Loan, được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2. Với khả năng cắt ngắn mạch lên đến 70kA tại AC 380/415V, MCCB BM125-RTA phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy và nhiều mạng điện công nghiệp.

1. Tổng quan MCCB BM125-RTA 3P 70A 70kA

MCCB BM125-RTA 3P 70A là thiết bị đóng cắt dạng khối, còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng – ngắt mạch điện, đồng thời hỗ trợ bảo vệ hệ thống khi xuất hiện các sự cố như quá tải hoặc ngắn mạch.

Sản phẩm được thiết kế với 3 cực (3P), dòng điện định mức 70A tại nhiệt độ 40°C, khung 125AF và hoạt động ở tần số 50/60Hz.

Một trong những điểm đáng chú ý của BM125-RTA là khả năng cắt dòng ngắn mạch lớn. Tại điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch định mức 70kA; tại AC 220/240V, khả năng cắt đạt 100kA.

Nhờ đó, sản phẩm có thể đáp ứng các hệ thống điện yêu cầu mức bảo vệ cao hơn so với những dòng MCCB có khả năng cắt thấp.

2. Thông số kỹ thuật MCCB BM125-RTA 3P 70A

Các thông số chính của sản phẩm gồm:

Các thông số trên giúp kỹ sư, nhà thầu và đơn vị thi công dễ dàng đánh giá khả năng tương thích của MCCB với yêu cầu kỹ thuật của từng hệ thống điện cụ thể.

3. Khả năng bảo vệ quá tải và ngắn mạch hiệu quả

Nhiệm vụ quan trọng của MCCB Shihlin BM125-RTA 3P 70A là hỗ trợ bảo vệ đường dây và thiết bị điện trước hai tình trạng phổ biến: quá tải và ngắn mạch.

Khi dòng điện vượt quá mức làm việc cho phép trong một khoảng thời gian nhất định, bộ bảo vệ nhiệt của MCCB có thể tác động để ngắt mạch. Điều này góp phần hạn chế tình trạng dây dẫn và thiết bị điện bị quá nhiệt kéo dài.

Đối với sự cố ngắn mạch, dòng điện có thể tăng lên rất lớn trong thời gian cực ngắn. BM125-RTA được trang bị cơ chế bảo vệ từ tính cố định nhằm hỗ trợ xử lý tình huống này.

Đặc biệt, khả năng cắt 70kA tại AC 380/415V là một ưu điểm đáng chú ý đối với các hệ thống công nghiệp có dòng sự cố dự kiến tương đối cao.

4. Bộ Trip chỉnh nhiệt 80–100%

MCCB BM125-RTA được trang bị bộ Trip chỉnh nhiệt 80–100% và cố định từ tính.

Khả năng điều chỉnh nhiệt cho phép người thiết kế hệ thống thiết lập mức bảo vệ phù hợp hơn với đặc điểm tải trong phạm vi mà nhà sản xuất quy định. Đây là điểm hữu ích khi MCCB được sử dụng trong nhiều hệ thống điện có yêu cầu vận hành khác nhau.

Trong khi phần nhiệt có thể điều chỉnh, chức năng bảo vệ từ tính được thiết kế ở mức cố định để thực hiện nhiệm vụ bảo vệ khi xảy ra dòng ngắn mạch lớn.

Việc lựa chọn và cài đặt thông số bảo vệ cần được thực hiện dựa trên tiết diện dây dẫn, đặc tính tải, dòng làm việc thực tế và thiết kế phối hợp bảo vệ của toàn hệ thống.

5. Kết cấu chắc chắn, phù hợp môi trường công nghiệp

Phần vỏ cách điện của MCCB BM125-RTA Shihlin được làm từ vật liệu nhựa tổng hợp, giúp tạo lớp cách điện và bảo vệ các bộ phận bên trong thiết bị.

Các bộ phận kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng có giải pháp bảo vệ chống hiện tượng ngưng tụ hơi nước, góp phần nâng cao khả năng sử dụng thiết bị trong các điều kiện lắp đặt phù hợp.

Sản phẩm sử dụng phương thức kết nối bằng kẹp đầu cuối thiết bị, giúp việc đấu nối trong tủ điện thuận tiện hơn.

Với kích thước 90 x 155 x 68 mm và trọng lượng khoảng 1,2 kg, thiết bị có thể được bố trí trong nhiều loại tủ điện và bảng điều khiển công nghiệp.

6. Đáp ứng các tiêu chuẩn kỹ thuật phổ biến

Một yếu tố cần quan tâm khi lựa chọn MCCB là tiêu chuẩn kỹ thuật mà sản phẩm đáp ứng.

BM125-RTA được thiết kế theo các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng liên quan đến máy cắt điện hạ áp. Việc sản phẩm đáp ứng những tiêu chuẩn kỹ thuật phù hợp giúp kỹ sư và đơn vị thi công có thêm cơ sở khi lựa chọn thiết bị cho hệ thống.

Tuy nhiên, MCCB vẫn cần được lựa chọn dựa trên thiết kế tổng thể, bao gồm điện áp, dòng tải, dòng ngắn mạch dự kiến, dây dẫn và yêu cầu phối hợp bảo vệ.

7. Ứng dụng của MCCB BM125-RTA 3P 70A

Nhờ cấu hình 3P, dòng định mức 70A và khả năng cắt cao, MCCB BM125-RTA 3P 70A 70kA có thể được ứng dụng trong nhiều hệ thống điện như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển và tủ điều khiển máy móc.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Mạng điện công nghiệp.
• Hệ thống điện cho công trình thương mại.
• Mạng điện dân dụng và công nghiệp nhỏ khi thông số thiết kế phù hợp.
• Bảo vệ các nhánh phân phối và thiết bị đóng cắt trong hệ thống điện.

Đối với từng ứng dụng, kỹ sư cần kiểm tra đầy đủ dòng tải thực tế và dòng ngắn mạch dự kiến tại vị trí lắp đặt trước khi quyết định sử dụng.

8. Ưu điểm nổi bật của MCCB Shihlin BM125-RTA

Điểm mạnh đầu tiên của sản phẩm là khả năng cắt ngắn mạch cao. Mức 70kA tại AC 380/415V giúp thiết bị đáp ứng những vị trí có yêu cầu bảo vệ cao.

Thứ hai, sản phẩm sử dụng bộ Trip chỉnh nhiệt 80–100%, tạo điều kiện linh hoạt hơn khi thiết lập bảo vệ quá tải.

Thứ ba, BM125-RTA có điện áp cách điện định mức Ui 800VAC, điện áp hoạt động định mức Ue 690VAC và điện áp xung định mức Uimp 8kV, phù hợp với nhiều cấu hình mạng điện hạ thế.

Ngoài ra, thiết kế kẹp đầu cuối giúp quá trình lắp đặt và kết nối thuận tiện, trong khi kết cấu vỏ cách điện và xử lý chống ăn mòn góp phần tăng tính phù hợp khi sử dụng trong môi trường công nghiệp.

9. Lưu ý khi lựa chọn MCCB BM125-RTA 3P 70A

Không nên lựa chọn MCCB chỉ dựa trên dòng định mức 70A. Để đảm bảo khả năng bảo vệ phù hợp, cần xem xét đồng thời điện áp hệ thống, dòng tải, khả năng chịu dòng của dây dẫn, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Đặc biệt, thông số 70kA không phải là dòng điện mà MCCB hoạt động thường xuyên. Đây là thông số liên quan đến khả năng cắt ngắn mạch tại điều kiện điện áp được quy định.

Việc lắp đặt, đấu nối và điều chỉnh bộ Trip cũng nên được thực hiện bởi người có chuyên môn và tuân thủ tài liệu kỹ thuật của nhà sản xuất.
