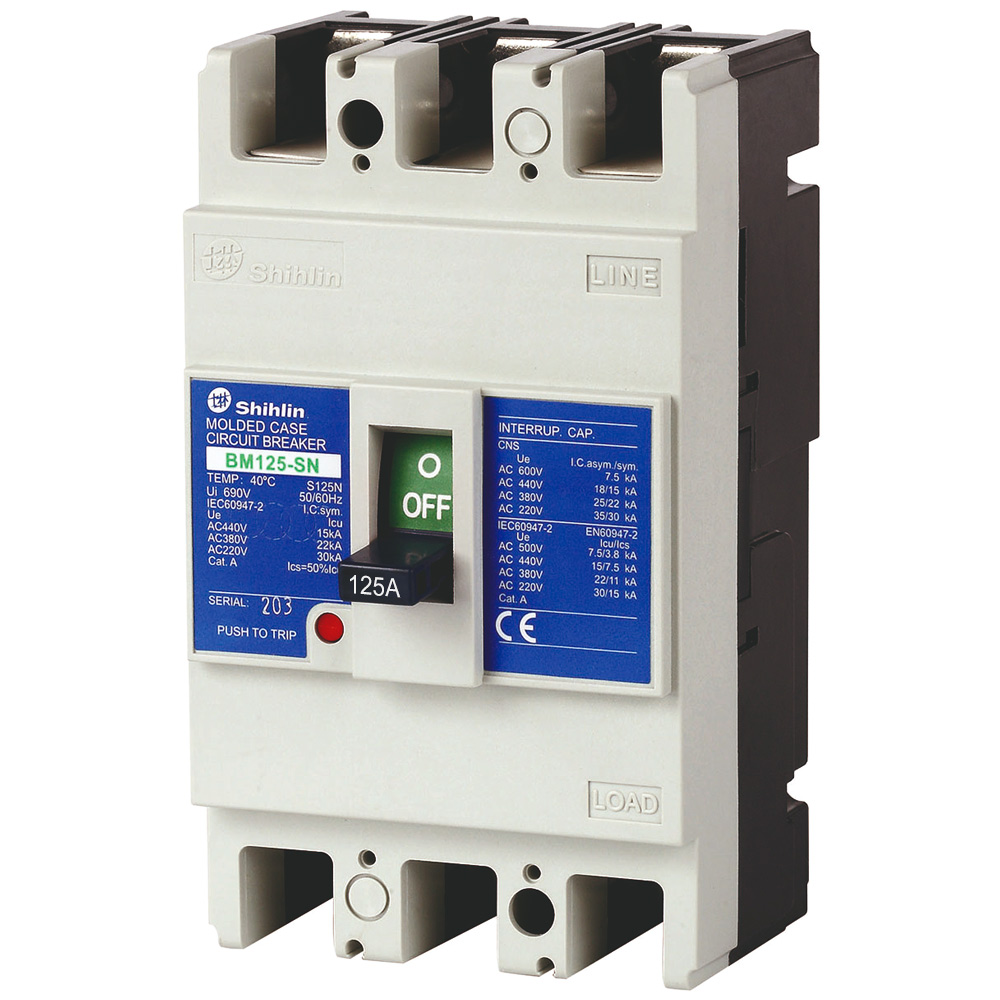

MCCB BM125-SN 3P 125A 22kA Shihlin

MCCB BM125-SN 3P 125A 22kA Shihlin là dòng aptomat khối 3 pha được thiết kế để bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch. Sản phẩm có dòng điện định mức 125A, khung 125AF, khả năng cắt ngắn mạch 22kA tại AC 380/415V và sử dụng bộ trip từ tính thủy lực.

Với thiết kế chắc chắn, khả năng bảo vệ hiệu quả cùng việc đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 & 8201-2, MCCB Shihlin BM125-SN 3P 125A phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy, mạng điện hạ thế và nhiều ứng dụng công nghiệp khác.

Tổng quan MCCB BM125-SN 3P 125A 22kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt và bảo vệ mạch điện được sử dụng phổ biến trong hệ thống phân phối điện.

MCCB BM125-SN 3P 125A 22kA thuộc thương hiệu Shihlin, xuất xứ Đài Loan. Sản phẩm có cấu hình 3 cực (3P), thích hợp cho hệ thống điện 3 pha và được thiết kế với dòng điện định mức 125A tại nhiệt độ 40°C.

Điểm đáng chú ý của model này là khả năng cắt ngắn mạch đạt 22kA tại điện áp AC 380/415V và 30kA tại AC 220/240V. Đây là thông số quan trọng khi lựa chọn MCCB cho các hệ thống cần khả năng cô lập dòng sự cố lớn.

Mã sản phẩm đầy đủ là BM125SN3P125A, giúp người dùng thuận tiện kiểm tra và phân biệt với các model khác trong cùng dòng sản phẩm.

Thông số kỹ thuật MCCB BM125-SN 3P 125A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM125-SN 3P 125A 22kA
• Mã hàng: BM125SN3P125A
• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Kích thước khung: 125AF
• Số cực: 3P
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 8kV
• Dòng điện định mức (In): 125A tại 40°C
• Khả năng cắt ngắn mạch tại AC 380/415V: 22kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 30kA
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kiểu kết nối: Kẹp đầu cuối thiết bị
• Kích thước: 90 x 155 x 68 mm
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên là cơ sở quan trọng để kỹ sư và đơn vị thi công đánh giá khả năng tương thích của MCCB với tải, điện áp và yêu cầu bảo vệ của từng hệ thống điện.

Đặc điểm nổi bật của MCCB Shihlin BM125-SN 3P 125A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM125-SN 3P 125A là bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt khỏi điều kiện làm việc cho phép, MCCB có nhiệm vụ ngắt mạch nhằm hạn chế ảnh hưởng đến dây dẫn, thiết bị điện và hệ thống phía sau.

Khả năng cắt ngắn mạch 22kA tại AC 380/415V giúp sản phẩm phù hợp với nhiều hệ thống điện hạ thế trong công nghiệp.

Trang bị bộ trip từ tính thủy lực

Sản phẩm sử dụng bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ quá tải và ngắn mạch. Đây là một trong những đặc điểm kỹ thuật quan trọng của dòng BM125-SN.

Việc lựa chọn đúng đặc tính bộ trip theo yêu cầu của hệ thống giúp nâng cao khả năng phối hợp bảo vệ giữa MCCB và các thiết bị đóng cắt khác trong tủ điện.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ hộp của MCCB được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện, phù hợp với đặc thù của thiết bị đóng cắt dạng khối.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng chống ảnh hưởng của hiện tượng ngưng tụ hơi nước. Điều này góp phần nâng cao độ ổn định khi thiết bị hoạt động trong môi trường công nghiệp.

Kết nối và lắp đặt thuận tiện

MCCB BM125-SN 3P 125A Shihlin sử dụng kiểu kết nối bằng kẹp đầu cuối thiết bị. Thiết kế này tạo thuận lợi cho quá trình đấu nối trong tủ điện, bảo trì và thay thế khi cần thiết.

Kích thước 90 x 155 x 68 mm cũng giúp kỹ thuật viên chủ động hơn khi thiết kế không gian bố trí thiết bị trong bảng điện hoặc tủ phân phối.

MCCB BM125-SN 3P 125A đáp ứng tiêu chuẩn nào?

Thiết bị được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 & 8201-2.

Đối với thiết bị đóng cắt và bảo vệ mạch điện, việc xem xét tiêu chuẩn kỹ thuật là yếu tố cần thiết bên cạnh dòng định mức và khả năng cắt. Người mua nên kiểm tra đầy đủ thông số của MCCB cũng như yêu cầu thiết kế của hệ thống trước khi lựa chọn.

Đặc biệt, không nên lựa chọn MCCB chỉ dựa vào dòng điện 125A. Các yếu tố như điện áp làm việc, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và khả năng phối hợp với thiết bị bảo vệ khác đều cần được tính toán.

Ứng dụng của MCCB BM125-SN 3P 125A 22kA

Nhờ cấu hình 3P và dòng định mức 125A, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển thiết bị điện.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Mạng lưới điện công nghiệp.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Hệ thống phân phối điện 3 pha.
• Bảo vệ đường dây và các nhánh cấp nguồn phù hợp với thông số thiết kế.

Trong thực tế, vị trí lắp đặt cụ thể cần được kỹ sư điện xác định dựa trên tính toán tải và dòng ngắn mạch tại điểm lắp đặt.

Vì sao nên lựa chọn MCCB Shihlin BM125-SN 3P 125A?

Một ưu điểm đáng chú ý của aptomat khối MCCB Shihlin BM125-SN là sự kết hợp giữa khả năng đóng cắt, bảo vệ và thiết kế phục vụ hệ thống điện công nghiệp.

Dòng điện định mức 125A đáp ứng nhu cầu của nhiều nhánh tải và tủ phân phối. Khả năng cắt 22kA tại AC 380/415V hỗ trợ xử lý các tình huống ngắn mạch trong phạm vi thông số thiết kế.

Bên cạnh đó, sản phẩm có điện áp cách điện định mức Ui 800VAC, điện áp xung định mức Uimp 8kV và hoạt động ở tần số 50/60Hz. Đây là những thông số cần thiết khi đánh giá MCCB cho một hệ thống điện cụ thể.

Thương hiệu Shihlin cũng cung cấp nhiều dòng MCCB với các mức dòng điện và khả năng cắt khác nhau, giúp người thiết kế dễ dàng lựa chọn thiết bị phù hợp với yêu cầu của từng công trình.

Lưu ý khi lựa chọn và lắp đặt MCCB BM125-SN 3P 125A

Để thiết bị phát huy đúng chức năng bảo vệ, việc lựa chọn MCCB cần dựa trên thông số thực tế của hệ thống. Dòng định mức của MCCB phải phù hợp với tải và khả năng chịu dòng của dây dẫn.

Đồng thời, khả năng cắt Icu của MCCB phải đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt. Đây là yếu tố đặc biệt quan trọng đối với các hệ thống công nghiệp có nguồn cấp công suất lớn.

Quá trình đấu nối cần bảo đảm đầu dây chắc chắn, đúng cực và tuân thủ yêu cầu kỹ thuật của nhà sản xuất. Sau khi lắp đặt, hệ thống nên được kiểm tra trước khi đóng điện chính thức.

Đối với hệ thống có yêu cầu cao về tính liên tục và chọn lọc bảo vệ, việc tính toán và lựa chọn MCCB nên được thực hiện bởi kỹ sư hoặc đơn vị chuyên môn.
