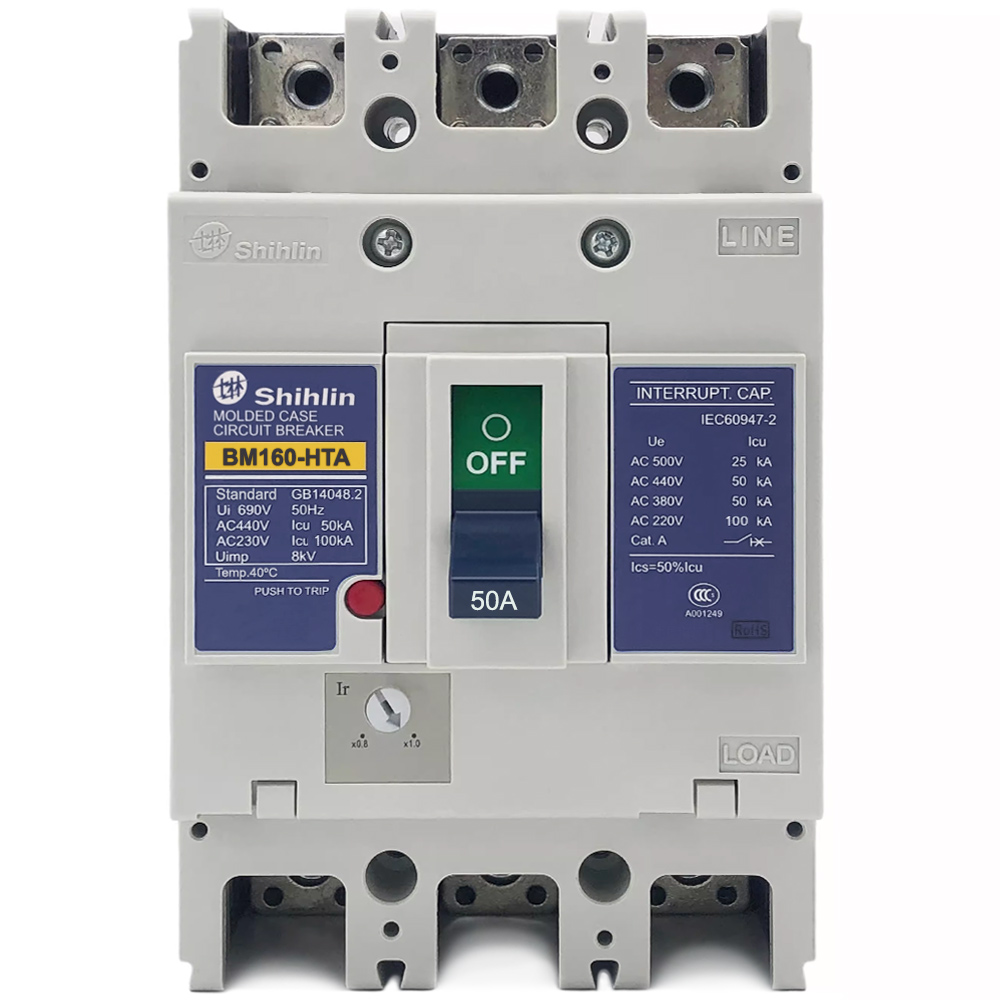

MCCB BM160-HTA 3P 50A 50kA Shihlin

Là aptomat khối 3 pha, dòng định mức 50A, khả năng cắt 50kA, bảo vệ quá tải và ngắn mạch hiệu quả.
Sử dụng khung 160AF, bộ trip chỉnh nhiệt 80–100%, cố định từ tính, phù hợp cho hệ thống điện công nghiệp.
Có khả năng cắt ngắn mạch 50kA tại AC 380/415V, thiết kế chắc chắn, dễ lắp đặt trong tủ điện và bảng điều khiển.
CB khối BM160-HTA 3P 50A Shihlin đạt tiêu chuẩn IEC/EN 60947-2, hỗ trợ bảo vệ đường dây, thiết bị điện và mạng điện hạ thế an toàn, ổn định.
MCCB BM160-HTA 3P 50A 50kA thương hiệu Shihlin Đài Loan, trang bị vỏ cách điện bền chắc, trip nhiệt từ và kết nối kẹp đầu cuối thuận tiện.

SKU: BM160-HTA 3P 50A Danh mục: MCCB Thương hiệu: SHIHLIN

Mô tả sản phẩm

Trong hệ thống điện hạ thế, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong bảo vệ đường dây, thiết bị và duy trì khả năng vận hành ổn định. MCCB BM160-HTA 3P 50A 50kA Shihlin là aptomat khối 3 cực có dòng định mức 50A, khung 160AF và khả năng cắt ngắn mạch 50kA tại AC 380/415V. Sản phẩm phù hợp cho tủ điện, bảng điều khiển và nhiều hệ thống điện công nghiệp cần khả năng bảo vệ quá tải, ngắn mạch hiệu quả.

Với bộ trip chỉnh nhiệt 80–100% và cố định từ tính, MCCB BM160-HTA cho phép điều chỉnh mức bảo vệ nhiệt phù hợp hơn với đặc điểm tải. Thiết bị được sản xuất bởi Shihlin – thương hiệu có xuất xứ Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Thông số kỹ thuật MCCB BM160-HTA 3P 50A

Tên sản phẩm: MCCB BM160-HTA 3P 50A 50kA
Mã hàng: BM160HTA3P50A
Thương hiệu: Shihlin
Xuất xứ thương hiệu: Đài Loan
Kích thước khung: 160AF
Số cực: 3P
Dòng điện định mức (In): 50A tại 40°C
Tần số hoạt động: 50/60Hz
Điện áp cách điện định mức (Ui): 800VAC
Điện áp hoạt động định mức (Ue): 690VAC
Điện áp xung định mức (Uimp): 8kV
Khả năng cắt ngắn mạch tại AC 380/415V: 50kA
Khả năng cắt ngắn mạch tại AC 220/240V: 100kA
Ics: 50% Icu
Bộ Trip: Chỉnh nhiệt 80–100%, cố định từ tính
Kiểu kết nối: Kẹp thiết bị đầu cuối
Kích thước: 105 x 165 x 68 mm
Trọng lượng: 1,5 kg
Tiêu chuẩn: IEC/EN 60947-2, JIS 8370, JIS 8201-2

Các thông số trên cho thấy MCCB Shihlin BM160-HTA 3P 50A hướng đến các ứng dụng điện hạ thế cần thiết bị đóng cắt 3 pha có khả năng chịu và ngắt dòng sự cố lớn.

MCCB BM160-HTA 3P 50A là gì?

MCCB là viết tắt của Moulded Case Circuit Breaker, thường được gọi tại Việt Nam bằng các tên như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị được sử dụng để đóng cắt mạch điện và bảo vệ hệ thống khi xuất hiện những điều kiện bất thường như quá tải hoặc ngắn mạch.

BM160-HTA thuộc dòng MCCB của Shihlin, sử dụng khung 160AF và cấu hình 3 cực, phù hợp với mạng điện 3 pha. Phiên bản BM160HTA3P50A có dòng định mức 50A tại nhiệt độ môi trường 40°C.

Điểm đáng chú ý là khả năng cắt ngắn mạch 50kA tại điện áp AC 380/415V và lên đến 100kA tại AC 220/240V. Đây là thông số cần được quan tâm khi lựa chọn MCCB cho những hệ thống có dòng sự cố dự kiến tương đối cao.

Bộ trip chỉnh nhiệt 80–100%, cố định từ tính

Một trong những đặc điểm quan trọng của MCCB BM160-HTA 3P 50A 50kA là bộ trip chỉnh nhiệt và cố định từ tính.

Phần bảo vệ nhiệt hỗ trợ điều chỉnh trong khoảng 80–100% dòng định mức, giúp người thiết kế hoặc kỹ thuật viên lựa chọn ngưỡng phù hợp với yêu cầu bảo vệ của tải trong phạm vi cho phép của thiết bị.

Trong khi đó, phần bảo vệ từ tính được thiết lập cố định để phản ứng với tình trạng dòng điện tăng cao do sự cố ngắn mạch.

Sự kết hợp giữa hai cơ chế giúp MCCB thực hiện hai nhiệm vụ bảo vệ quan trọng: bảo vệ quá tải và bảo vệ ngắn mạch. Khi thiết kế hệ thống thực tế, thông số cài đặt vẫn cần được lựa chọn dựa trên tải, tiết diện dây dẫn, đặc tính thiết bị phía sau và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Khả năng cắt ngắn mạch 50kA tại AC 380/415V

Khả năng cắt ngắn mạch là một trong những tiêu chí quan trọng khi lựa chọn aptomat khối.

MCCB BM160-HTA 3P 50A Shihlin đạt khả năng cắt Icu 50kA tại AC 380/415V. Ở AC 220/240V, khả năng cắt ngắn mạch đạt 100kA. Sản phẩm có Ics bằng 50% Icu.

Khả năng cắt cao giúp thiết bị phù hợp hơn với các hệ thống mà dòng ngắn mạch dự kiến có thể lớn, chẳng hạn tủ phân phối điện, tủ điều khiển và hệ thống điện trong nhà máy.

Tuy nhiên, việc chọn MCCB không nên chỉ dựa vào dòng định mức 50A. Kỹ sư cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt và lựa chọn khả năng cắt của CB đáp ứng yêu cầu thiết kế.

Kết cấu chắc chắn, phù hợp môi trường điện công nghiệp

MCCB BM160-HTA sử dụng vỏ hộp cách điện bằng vật liệu nhựa tổng hợp, hỗ trợ cách ly các thành phần mang điện và tạo kết cấu bảo vệ cho thiết bị.

Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Những đặc điểm này có ý nghĩa đối với thiết bị được lắp trong tủ điện và môi trường vận hành công nghiệp.

Thiết bị có kích thước 105 x 165 x 68 mm, trọng lượng khoảng 1,5 kg, sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối. Kết cấu này hỗ trợ quá trình bố trí, lắp đặt và kết nối MCCB trong hệ thống tủ điện.

Điện áp cách điện 800VAC và Uimp 8kV

Bên cạnh dòng định mức và khả năng cắt, MCCB BM160-HTA còn có các thông số điện áp đáng chú ý.

Thiết bị có điện áp cách điện định mức Ui 800VAC, điện áp hoạt động định mức Ue 690VAC và điện áp chịu xung định mức Uimp 8kV. Tần số hoạt động 50/60Hz giúp sản phẩm phù hợp với nhiều hệ thống phân phối điện xoay chiều hạ thế.

Khi lựa chọn thiết bị, các thông số điện áp của MCCB phải tương thích với điện áp vận hành và điều kiện thực tế của hệ thống.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB Shihlin BM160-HTA được công bố đáp ứng các tiêu chuẩn:

IEC/EN 60947-2
JIS 8370
JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng đối với máy cắt dùng trong hệ thống điện hạ thế. Việc tham chiếu tiêu chuẩn giúp kỹ sư, nhà thầu và đơn vị thiết kế có thêm cơ sở khi lựa chọn thiết bị cho dự án.

Ứng dụng của MCCB Shihlin BM160-HTA 3P 50A

Nhờ cấu hình 3P, dòng định mức 50A và khả năng cắt 50kA tại AC 380/415V, sản phẩm có thể được xem xét sử dụng cho nhiều vị trí trong hệ thống điện, điển hình như:

Bảo vệ đường dây và thiết bị trong tủ điện phân phối.
Bảo vệ bảng điều khiển và hệ thống điện nhà máy.
Sử dụng trong các mạng điện công nghiệp hạ thế.
Ứng dụng cho hệ thống điện của xưởng sản xuất và công nghiệp quy mô nhỏ.
Sử dụng trong những hệ thống điện dân dụng phù hợp với thông số kỹ thuật của MCCB.
Làm thiết bị đóng cắt và bảo vệ cho các nhánh tải 3 pha phù hợp.

Để đạt hiệu quả bảo vệ tốt, MCCB cần được lựa chọn đồng bộ với dây dẫn, tải, thiết bị đóng cắt khác và dòng ngắn mạch tính toán tại điểm lắp đặt.

Ưu điểm nổi bật của MCCB BM160-HTA 3P 50A

Khả năng bảo vệ quá tải và ngắn mạch: Bộ trip nhiệt – từ giúp thiết bị đáp ứng hai chức năng bảo vệ cơ bản của hệ thống điện.

Khả năng cắt 50kA: Tại AC 380/415V, MCCB có Icu 50kA, phù hợp với nhiều hệ thống công nghiệp yêu cầu khả năng cắt dòng sự cố cao.

Trip nhiệt có thể điều chỉnh: Khoảng điều chỉnh 80–100% giúp tăng tính linh hoạt khi thiết lập mức bảo vệ.

Cấu hình 3 cực: Phù hợp với các mạng điện 3 pha.

Thiết kế thuận tiện lắp đặt: Kết nối bằng kẹp thiết bị đầu cuối giúp quá trình đấu nối và bố trí trong tủ điện thuận tiện.

Tiêu chuẩn rõ ràng: Sản phẩm đáp ứng IEC/EN 60947-2 cùng các tiêu chuẩn JIS liên quan.

Lưu ý khi lựa chọn MCCB BM160-HTA 3P 50A

Trước khi sử dụng aptomat khối MCCB Shihlin BM160-HTA, người dùng nên xác định chính xác dòng tải, điện áp hệ thống, số cực, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ.

Không nên lựa chọn MCCB chỉ dựa trên tiêu chí dòng định mức. Khả năng cắt Icu/Ics, đặc tính bộ trip, điều kiện nhiệt độ và yêu cầu kỹ thuật của hệ thống đều ảnh hưởng đến tính phù hợp của thiết bị.

Đối với tủ điện công nghiệp hoặc hệ thống có yêu cầu kỹ thuật cao, việc tính toán và lựa chọn nên được thực hiện bởi kỹ sư hoặc đơn vị chuyên môn nhằm bảo đảm thiết bị phù hợp với thiết kế tổng thể.
