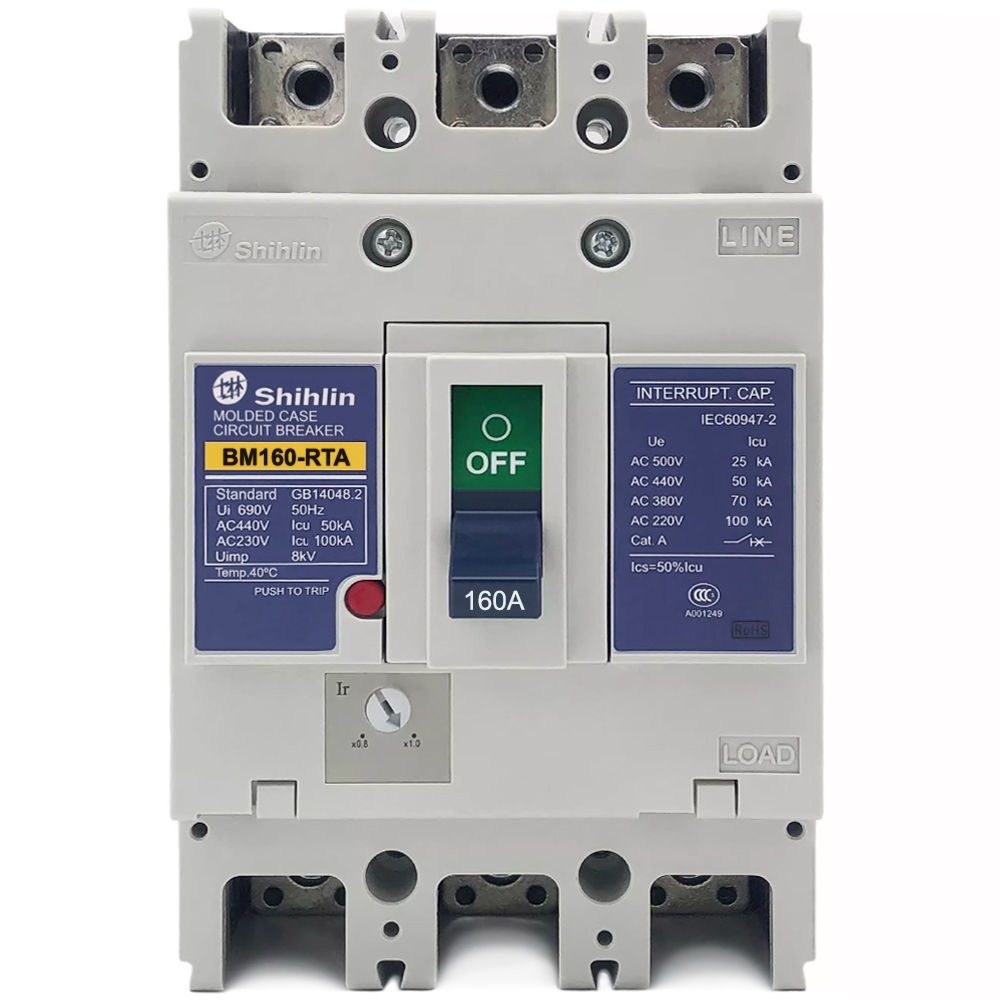

MCCB BM160-RTA 3P 160A 70kA Shihlin

Trong hệ thống điện hạ thế, đặc biệt tại nhà máy, xưởng sản xuất, tủ điện tổng và các công trình công nghiệp, việc lựa chọn thiết bị đóng cắt có khả năng bảo vệ quá tải và ngắn mạch phù hợp đóng vai trò quan trọng đối với độ ổn định của hệ thống. MCCB BM160-RTA 3P 160A 70kA Shihlin là dòng cầu dao dạng khối 3 cực, dòng định mức 160A, nổi bật với khả năng cắt ngắn mạch lên đến 70kA tại điện áp AC 380/415V.

Sản phẩm có mã hàng BM160RTA3P160A, thuộc thương hiệu Shihlin – Đài Loan, được thiết kế hướng đến các hệ thống điện công nghiệp cần MCCB có dòng tải lớn, khả năng cắt ngắn mạch cao và bộ trip có thể điều chỉnh nhiệt.

Tổng quan MCCB BM160-RTA 3P 160A 70kA

MCCB BM160-RTA 3P 160A còn được gọi với nhiều tên phổ biến như Aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng cắt mạch điện và hỗ trợ bảo vệ hệ thống khi xảy ra các tình trạng bất thường như quá tải hoặc ngắn mạch.

Với kích thước khung 160AF, dòng định mức 160A tại 40°C và cấu hình 3P, sản phẩm phù hợp với nhiều hệ thống điện 3 pha trong công nghiệp.

Điểm đáng chú ý của BM160-RTA là khả năng cắt ngắn mạch:

• 70kA tại AC 380/415V
• 100kA tại AC 220/240V

Khả năng cắt cao giúp thiết bị phù hợp với những vị trí trong hệ thống điện có mức dòng sự cố dự kiến lớn hơn so với các dòng MCCB thông thường.

Thông số kỹ thuật MCCB BM160-RTA 3P 160A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM160-RTA 3P 160A 70kA
• Mã hàng: BM160RTA3P160A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 160AF
• Số cực: 3P
• Dòng điện định mức (In): 160A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 690VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt tại AC 380/415V: 70kA
• Khả năng cắt tại AC 220/240V: 100kA
• Ics: 50% Icu
• Bộ Trip: Điều chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 x 165 x 68 mm
• Trọng lượng: Khoảng 1,5kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên cần được đối chiếu với yêu cầu thiết kế thực tế của từng hệ thống trước khi lựa chọn và lắp đặt.

Khả năng cắt ngắn mạch 70kA – Điểm nổi bật của BM160-RTA

Một trong những thông số đáng quan tâm nhất khi lựa chọn MCCB là khả năng cắt ngắn mạch. MCCB BM160-RTA 3P 160A có khả năng cắt 70kA tại AC 380/415V, phù hợp với nhiều hệ thống điện công nghiệp yêu cầu mức chịu dòng sự cố cao.

Tại AC 220/240V, khả năng cắt ngắn mạch của thiết bị đạt 100kA. Đây là thông số hữu ích khi thiết kế hệ thống phân phối điện tại các khu vực có dòng ngắn mạch dự kiến lớn.

Việc lựa chọn khả năng cắt của MCCB không nên chỉ dựa vào công suất tải. Kỹ sư hoặc đơn vị thiết kế cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn thiết bị có Icu và Ics phù hợp.

Bộ trip chỉnh nhiệt 80–100%, cố định từ tính

MCCB Shihlin BM160-RTA được trang bị bộ trip điều chỉnh nhiệt 80–100% và cố định từ tính.

Khả năng điều chỉnh nhiệt giúp người sử dụng có thêm sự linh hoạt khi phối hợp MCCB với đặc tính tải và yêu cầu bảo vệ của hệ thống. Trong khi đó, cơ chế bảo vệ từ tính hỗ trợ MCCB tác động khi xuất hiện dòng ngắn mạch lớn.

Sự kết hợp này giúp BM160-RTA đảm nhiệm hai chức năng bảo vệ quan trọng:

Bảo vệ quá tải: Hạn chế tình trạng dòng điện vượt mức cho phép trong khoảng thời gian kéo dài, có thể gây phát nhiệt dây dẫn và ảnh hưởng đến thiết bị.

Bảo vệ ngắn mạch: MCCB thực hiện ngắt mạch khi phát hiện sự cố dòng điện tăng đột biến vượt ngưỡng bảo vệ, góp phần cô lập phần mạch xảy ra sự cố.

Việc thiết lập bộ trip cần được thực hiện dựa trên dòng tải, tiết diện dây dẫn, đặc tính thiết bị phía sau và thiết kế phối hợp bảo vệ của toàn hệ thống.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

Vỏ hộp của MCCB BM160-RTA 3P 160A được chế tạo từ vật liệu nhựa tổng hợp cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước.

Những đặc điểm này giúp sản phẩm thích hợp sử dụng trong tủ điện và các hệ thống phân phối điện tại môi trường công nghiệp.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt. Với kích thước 105 x 165 x 68mm và trọng lượng khoảng 1,5kg, sản phẩm có thể được bố trí trong nhiều dạng tủ điện công nghiệp phù hợp với kích thước thiết kế.

Tiêu chuẩn của MCCB Shihlin BM160-RTA

Theo thông tin kỹ thuật sản phẩm, MCCB BM160-RTA đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đây là yếu tố cần được quan tâm khi lựa chọn thiết bị đóng cắt cho hệ thống điện. Bên cạnh thương hiệu hoặc giá thành, người dùng nên kiểm tra đầy đủ các thông số như dòng định mức, điện áp làm việc, khả năng cắt, đặc tính bộ trip và tiêu chuẩn áp dụng để xác định mức độ phù hợp với công trình.

MCCB BM160-RTA 3P 160A được sử dụng ở đâu?

Nhờ cấu hình 3P, dòng định mức 160A và khả năng cắt ngắn mạch cao, Aptomat khối Shihlin BM160-RTA 3P 160A 70kA có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối trong nhà máy, xưởng sản xuất.
• Tủ điện tổng và tủ điện nhánh công nghiệp.
• Hệ thống bảng điều khiển và thiết bị đóng cắt.
• Mạng điện hạ thế tại công trình.
• Hệ thống điện công nghiệp vừa và nhỏ.
• Một số hệ thống điện dân dụng có yêu cầu kỹ thuật phù hợp.
• Hệ thống cấp nguồn cho máy móc và thiết bị sản xuất.

Vị trí và phương án sử dụng cụ thể cần được xác định dựa trên sơ đồ điện, dòng tải, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ.

Vì sao nên lựa chọn MCCB BM160-RTA 3P 160A?

BM160-RTA là lựa chọn đáng cân nhắc khi hệ thống yêu cầu một MCCB 3 pha 160A có khả năng cắt cao. Thiết bị kết hợp nhiều đặc điểm cần thiết cho hệ thống điện công nghiệp: dòng định mức 160A, khả năng cắt 70kA tại 380/415V, bộ trip chỉnh nhiệt, điện áp cách điện 800VAC và điện áp hoạt động định mức lên đến 690VAC.

Ngoài ra, sản phẩm thuộc thương hiệu Shihlin, có thiết kế hướng đến ứng dụng trong hệ thống phân phối và bảo vệ điện hạ thế.

Tuy nhiên, lựa chọn MCCB chính xác không chỉ dựa trên dòng định mức. Người thiết kế cần xem xét đồng thời điện áp hệ thống, dòng tải thực tế, khả năng chịu tải của dây dẫn, dòng ngắn mạch, đặc tính tải và khả năng phối hợp với các thiết bị bảo vệ khác.

Lưu ý khi lựa chọn và lắp đặt BM160-RTA

Để khai thác đúng chức năng của MCCB, cần lựa chọn thiết bị theo thiết kế hệ thống và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất. Không nên tự ý tăng mức chỉnh dòng chỉ để tránh hiện tượng MCCB tác động khi chưa xác định chính xác nguyên nhân.

Quá trình lắp đặt cũng cần đảm bảo đầu nối chắc chắn, dây dẫn có tiết diện phù hợp, khoảng cách và điều kiện tản nhiệt đáp ứng yêu cầu của tủ điện.

Đối với hệ thống công nghiệp có dòng ngắn mạch lớn hoặc yêu cầu phối hợp bảo vệ phức tạp, việc tính toán và lựa chọn nên được thực hiện bởi kỹ sư điện hoặc đơn vị chuyên môn.
