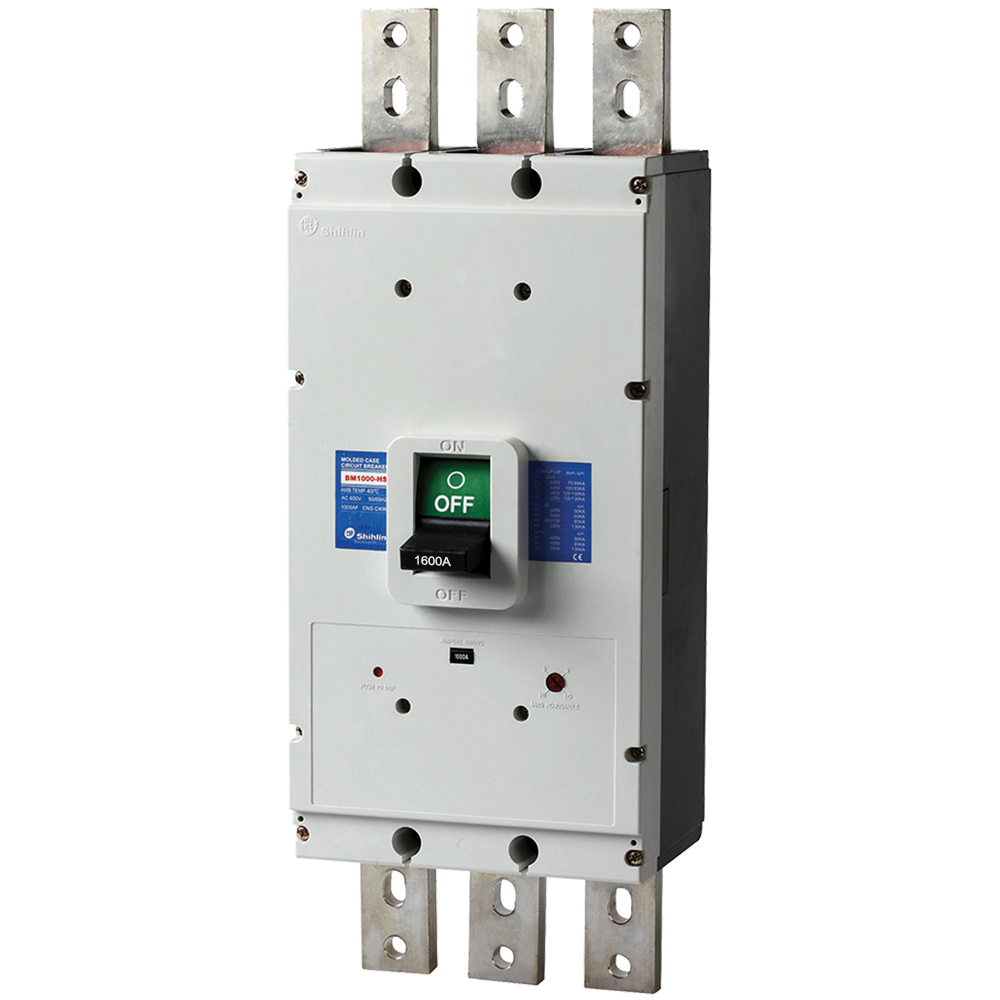

MCCB BM1600-HS 3P 1600A 100kA Shihlin
Mô tả sản phẩm
Trong các hệ thống điện công nghiệp có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong bảo vệ đường dây, tủ điện và các thiết bị phía sau khi xảy ra quá tải hoặc ngắn mạch. MCCB BM1600-HS 3P 1600A 100kA Shihlin là dòng aptomat khối công suất lớn, được thiết kế cho các hệ thống điện yêu cầu dòng định mức lên đến 1600A và khả năng cắt ngắn mạch cao.
Sản phẩm có mã hàng BM1600HS3P1600A, thuộc thương hiệu Shihlin – Đài Loan, đáp ứng các tiêu chuẩn IEC/EN và JIS liên quan đến thiết bị đóng cắt hạ áp. Với dòng cắt ngắn mạch đạt 100kA tại AC 380/415V, MCCB BM1600-HS phù hợp sử dụng tại tủ điện tổng, hệ thống phân phối điện nhà máy và nhiều ứng dụng công nghiệp có công suất lớn.
Lưu ý: Sản phẩm MCCB BM1600-HS đã được chuyển đổi sang mã BMA1600-RED. Khi lựa chọn hoặc thay thế thiết bị, người dùng nên kiểm tra mã sản phẩm mới và thông số kỹ thuật tương ứng.
Tổng quan MCCB BM1600-HS 3P 1600A 100kA
MCCB BM1600-HS 3P 1600A còn được gọi với nhiều tên quen thuộc như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng cắt và bảo vệ mạch điện khi xuất hiện các tình trạng bất thường như quá tải hoặc ngắn mạch.
Sản phẩm sở hữu kích thước khung 1600AF, dòng điện định mức 1600A tại 40°C và cấu hình 3 cực (3P), phù hợp với các hệ thống điện 3 pha công suất lớn.
Điểm đáng chú ý của BM1600-HS là khả năng cắt dòng ngắn mạch lên đến 100kA tại điện áp AC 380/415V và 130kA tại AC 220/240V. Đây là thông số quan trọng khi lựa chọn MCCB cho các hệ thống có mức dòng sự cố dự kiến cao.
Thông số kỹ thuật MCCB BM1600-HS 3P 1600A
Các thông số chính của sản phẩm gồm:
- Tên sản phẩm: MCCB BM1600-HS 3P 1600A 100kA
- Mã hàng: BM1600HS3P1600A
- Mã chuyển đổi: BMA1600-RED
- Thương hiệu: Shihlin
- Xuất xứ thương hiệu: Đài Loan
- Kích thước khung: 1600AF
- Số cực: 3P
- Dòng điện định mức (In): 1600A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức (Ui): 1000VAC
- Điện áp hoạt động định mức (Ue): 500VAC
- Điện áp chịu xung định mức (Uimp): 8kV
- Khả năng cắt ngắn mạch tại AC 380/415V: 100kA
- Khả năng cắt ngắn mạch tại AC 220/240V: 130kA
- Ics: 50% Icu
- Bộ Trip: Cố định nhiệt, điều chỉnh từ tính
- Kiểu kết nối: Thanh cái Busbar
- Kích thước: 210 x 406 x 140 mm
- Trọng lượng: Khoảng 23kg
- Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
Các thông số trên cho thấy MCCB Shihlin BM1600-HS hướng đến các hệ thống phân phối điện có dòng tải lớn, đặc biệt tại những vị trí cần khả năng đóng cắt và bảo vệ ngắn mạch cao.
Khả năng cắt ngắn mạch lên đến 100kA
Một trong những đặc điểm nổi bật của MCCB BM1600-HS 1600A là khả năng cắt dòng ngắn mạch cao.
Tại điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch đạt 100kA. Trong khi đó, tại AC 220/240V, thông số này đạt tới 130kA.
Khả năng cắt cao đặc biệt quan trọng đối với các tủ điện tổng và hệ thống phân phối điện công nghiệp, nơi dòng sự cố ngắn mạch có thể đạt giá trị lớn. Khi lựa chọn MCCB, kỹ sư cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt và lựa chọn thiết bị có khả năng cắt phù hợp.
BM1600-HS vì vậy là một lựa chọn đáng cân nhắc cho các hệ thống điện cần MCCB dòng lớn kết hợp với khả năng xử lý sự cố ngắn mạch cao.
Bộ Trip hỗ trợ bảo vệ quá tải và ngắn mạch
MCCB BM1600-HS 3P 1600A được trang bị bộ Trip với bảo vệ nhiệt cố định và từ tính có thể điều chỉnh.
Cơ chế bảo vệ nhiệt hỗ trợ thiết bị phản ứng khi dòng điện vượt mức cho phép trong một khoảng thời gian, qua đó góp phần bảo vệ dây dẫn và thiết bị trước tình trạng quá tải.
Trong trường hợp xuất hiện dòng ngắn mạch lớn, cơ chế bảo vệ từ tính giúp MCCB tác động để cô lập phần mạch xảy ra sự cố.
Sự kết hợp giữa hai cơ chế này giúp BM1600-HS đáp ứng nhu cầu bảo vệ cơ bản của hệ thống phân phối điện công nghiệp trước hai sự cố phổ biến là quá tải và ngắn mạch.
Thiết kế phù hợp môi trường công nghiệp
Vỏ của aptomat khối MCCB BM1600-HS được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện, góp phần tăng độ an toàn khi thiết bị hoạt động trong tủ điện.
Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm nâng cao khả năng thích nghi với điều kiện vận hành công nghiệp. Phụ kiện cũng được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước.
Đây là những đặc điểm hữu ích đối với thiết bị điện được lắp đặt lâu dài trong tủ phân phối, nhà máy, xưởng sản xuất hoặc các khu vực có điều kiện môi trường tương đối phức tạp.
Kết nối thanh đồng Busbar thuận tiện
Với dòng điện định mức lên đến 1600A, BM1600-HS sử dụng phương thức kết nối bằng thanh cái Busbar.
Busbar thường được sử dụng trong các tủ điện công suất lớn nhờ khả năng phân phối dòng điện lớn và bố trí hệ thống điện gọn gàng. Kiểu kết nối này giúp BM1600-HS thuận tiện khi tích hợp vào các tủ phân phối điện chính và hệ thống thanh cái công nghiệp.
Tuy nhiên, khi thi công cần tính toán tiết diện thanh đồng, khoảng cách cách điện, lực siết đầu nối, khả năng tản nhiệt và các yêu cầu kỹ thuật khác theo thiết kế của hệ thống.
Tuân thủ các tiêu chuẩn kỹ thuật
MCCB BM1600-HS được sản xuất theo các tiêu chuẩn được công bố gồm IEC/EN 60947-2, JIS 8370 và JIS 8201-2.
Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng áp dụng cho máy cắt điện hạ áp. Việc lựa chọn thiết bị đáp ứng tiêu chuẩn kỹ thuật phù hợp giúp kỹ sư và đơn vị thi công có thêm cơ sở đánh giá khả năng ứng dụng của MCCB trong hệ thống điện.
Bên cạnh tiêu chuẩn, việc lựa chọn CB vẫn cần căn cứ vào thiết kế thực tế như dòng tải, điện áp, dòng ngắn mạch dự kiến, đặc tính tải, khả năng phối hợp bảo vệ và điều kiện lắp đặt.
Ứng dụng của MCCB BM1600-HS 3P 1600A
Nhờ dòng định mức lớn và khả năng cắt ngắn mạch cao, MCCB Shihlin BM1600-HS 3P 1600A 100kA có thể được sử dụng trong nhiều hệ thống điện, tiêu biểu như:
- Tủ điện tổng MSB trong nhà máy và công trình.
- Hệ thống phân phối điện hạ thế công suất lớn.
- Tủ phân phối điện cho dây chuyền sản xuất.
- Hệ thống điện tại nhà xưởng và khu công nghiệp.
- Bảo vệ thiết bị đóng cắt và bảng điều khiển.
- Các mạng điện 3 pha có dòng tải lớn.
- Hệ thống sử dụng thanh cái Busbar để phân phối nguồn.
Đặc biệt, với dòng định mức 1600A, sản phẩm phù hợp hơn với các ứng dụng công nghiệp và hệ thống điện quy mô lớn thay vì những nhánh tải dân dụng thông thường.
Vì sao nên lựa chọn MCCB Shihlin BM1600-HS?
Điểm mạnh của MCCB BM1600-HS 3P 1600A nằm ở sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch cao và thiết kế hướng đến môi trường công nghiệp.
Thiết bị có khung 1600AF, dòng định mức 1600A, khả năng cắt 100kA tại 380/415VAC, điện áp cách điện định mức 1000VAC và điện áp chịu xung 8kV. Bộ Trip hỗ trợ bảo vệ quá tải và ngắn mạch, trong khi kết nối Busbar thuận tiện cho việc tích hợp vào các tủ điện công suất lớn.
Ngoài ra, Shihlin là thương hiệu thiết bị điện đến từ Đài Loan với nhiều dòng sản phẩm được sử dụng trong hệ thống điện công nghiệp. Việc sản phẩm đáp ứng các tiêu chuẩn IEC/EN và JIS cũng là yếu tố cần xem xét khi lựa chọn thiết bị cho dự án.
Lưu ý khi lựa chọn và lắp đặt BM1600-HS
Do MCCB có dòng định mức lên tới 1600A, việc lựa chọn không nên chỉ dựa vào công suất hoặc dòng tải danh định. Kỹ sư cần xem xét đồng thời nhiều yếu tố như tiết diện dây dẫn hoặc Busbar, dòng ngắn mạch dự kiến, điều kiện nhiệt độ, khả năng phối hợp chọn lọc với các thiết bị bảo vệ khác và yêu cầu của hệ thống.
Đặc biệt, BM1600-HS có Ics bằng 50% Icu, vì vậy thông số này cũng cần được đưa vào quá trình tính toán và lựa chọn bảo vệ.
Quá trình lắp đặt, đấu nối và cài đặt bảo vệ nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn, tuân thủ tài liệu kỹ thuật của nhà sản xuất và các quy định an toàn điện hiện hành.
