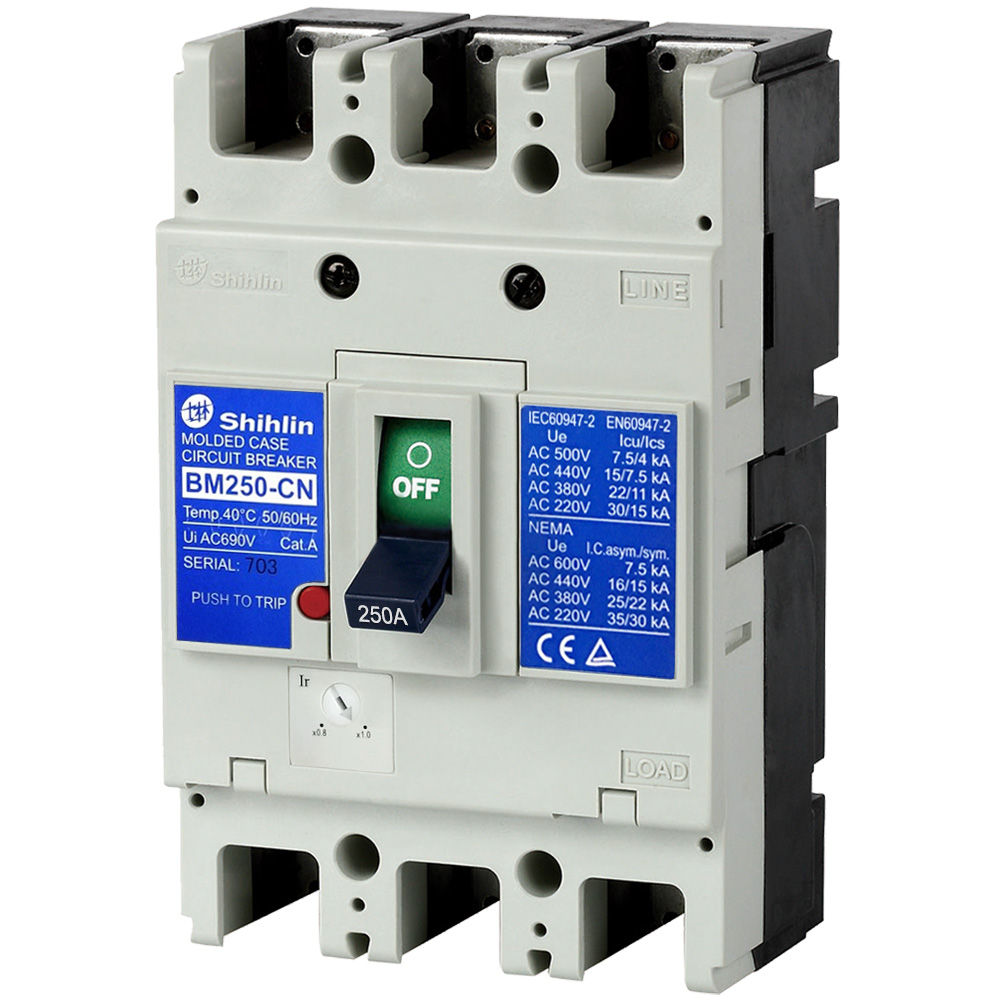

MCCB BM250-CN 3P 250A 22kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt là tủ điện phân phối, bảng điều khiển và mạng điện công nghiệp, việc lựa chọn thiết bị bảo vệ phù hợp có vai trò quan trọng đối với độ an toàn và ổn định khi vận hành. MCCB BM250-CN 3P 250A 22kA Shihlin là dòng aptomat khối 3 cực được thiết kế để bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch.

Sản phẩm có mã hàng BM250CN3P250A, thuộc thương hiệu Shihlin – Đài Loan, sở hữu dòng điện định mức 250A, khung 250AF và khả năng cắt ngắn mạch 22kA tại điện áp AC 380/415V. Đặc biệt, bộ trip có khả năng chỉnh dòng từ 0.8–1×In và điều chỉnh nhiệt 80–100%, giúp người sử dụng linh hoạt hơn khi thiết lập thông số bảo vệ cho từng hệ thống.

Tổng quan MCCB BM250-CN 3P 250A 22kA

MCCB BM250-CN 3P 250A là cầu dao dạng khối được sử dụng để đóng cắt và bảo vệ mạng điện hạ thế. Sản phẩm có 3 cực (3P), phù hợp với nhiều hệ thống điện 3 pha trong nhà máy, xưởng sản xuất, tủ điện và các công trình công nghiệp.

MCCB BM250-CN có dòng điện định mức 250A tại nhiệt độ 40°C, điện áp hoạt động định mức Ue 500VAC và điện áp cách điện định mức Ui lên đến 800VAC.

Khả năng cắt ngắn mạch của thiết bị đạt 22kA tại AC 380/415V và 30kA tại AC 220/240V, đáp ứng nhu cầu bảo vệ cho nhiều mạng điện có dòng sự cố tương đối lớn.

Ngoài tên gọi MCCB, sản phẩm còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối Shihlin.

Thông số kỹ thuật MCCB BM250-CN 3P 250A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM250-CN 3P 250A 22kA
• Mã hàng: BM250CN3P250A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 250AF
• Số cực: 3P
• Tần số hoạt động: 50/60Hz
• Dòng điện định mức In: 250A tại 40°C
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt tại AC 380/415V: 22kA
• Khả năng cắt tại AC 220/240V: 30kA
• Ics: 50% Icu
• Bộ trip: Chỉnh dòng 0.8–1×In, chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 × 165 × 68 mm
• Trọng lượng: Khoảng 1.5kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên giúp người thiết kế và kỹ thuật viên dễ dàng đánh giá mức độ phù hợp của MCCB trước khi lựa chọn cho tủ điện hoặc hệ thống điện thực tế.

Bộ trip chỉnh dòng linh hoạt từ 0.8–1×In

Một trong những đặc điểm đáng chú ý của MCCB Shihlin BM250-CN 3P 250A là bộ trip có khả năng chỉnh dòng trong phạm vi 0.8–1×In.

Với dòng điện định mức 250A, khả năng điều chỉnh này giúp thiết bị linh hoạt hơn so với các MCCB chỉ có một mức bảo vệ cố định. Người thiết kế có thể thiết lập thông số phù hợp với đặc tính tải và yêu cầu bảo vệ của hệ thống.

Bên cạnh đó, MCCB BM250-CN cho phép điều chỉnh nhiệt trong khoảng 80–100% và sử dụng cơ chế từ tính cố định. Bộ trip hỗ trợ thiết bị phản ứng khi xuất hiện tình trạng quá tải hoặc dòng ngắn mạch vượt quá giới hạn cho phép.

Việc cài đặt thông số bảo vệ cần được thực hiện bởi người có chuyên môn và dựa trên tính toán tải, tiết diện dây dẫn cũng như đặc tính của hệ thống điện.

Khả năng cắt ngắn mạch 22kA tại 380/415V

Đối với MCCB, khả năng cắt ngắn mạch là một trong những thông số quan trọng khi lựa chọn thiết bị.

BM250-CN 3P 250A có Icu đạt 22kA tại AC 380/415V. Trong điều kiện AC 220/240V, khả năng cắt ngắn mạch đạt 30kA. Đồng thời, sản phẩm có Ics bằng 50% Icu.

Thông số này cho phép MCCB xử lý dòng điện sự cố trong phạm vi thiết kế, góp phần hạn chế ảnh hưởng của sự cố ngắn mạch đến dây dẫn và các thiết bị điện phía sau.

Khi lựa chọn MCCB cho công trình, kỹ sư cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt và bảo đảm khả năng cắt của MCCB đáp ứng yêu cầu của hệ thống.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

Vỏ hộp của MCCB BM250-CN Shihlin được chế tạo từ vật liệu nhựa tổng hợp cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, hỗ trợ thiết bị hoạt động ổn định trong điều kiện sử dụng lâu dài.

Các phụ kiện cũng được thiết kế với khả năng bảo vệ chống ngưng tụ hơi nước. Đây là yếu tố hữu ích đối với thiết bị điện được lắp đặt trong tủ điện và những khu vực có điều kiện môi trường thay đổi.

Sản phẩm sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối thuận tiện. Với kích thước khoảng 105 × 165 × 68 mm và trọng lượng khoảng 1.5kg, thiết bị có thể được bố trí trong nhiều dạng tủ điện phân phối và điều khiển.

Đáp ứng các tiêu chuẩn kỹ thuật quốc tế

MCCB BM250-CN được sản xuất đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đây là nhóm tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ thế. Việc đáp ứng các tiêu chuẩn kỹ thuật giúp người sử dụng có thêm cơ sở khi đánh giá đặc tính, khả năng vận hành và phạm vi ứng dụng của sản phẩm.

Shihlin là thương hiệu có nguồn gốc từ Đài Loan với nhiều dòng thiết bị điện phục vụ hệ thống phân phối và điều khiển. Khi mua MCCB, người dùng nên kiểm tra đúng mã BM250CN3P250A, thông số kỹ thuật và nguồn cung để tránh lựa chọn nhầm model.

Ứng dụng của MCCB BM250-CN 3P 250A

Với cấu hình 3P – 250A – 22kA, MCCB BM250-CN phù hợp với nhiều hệ thống điện hạ thế, đặc biệt là mạng điện 3 pha.

Sản phẩm có thể được sử dụng trong:

• Tủ điện phân phối tổng và tủ điện nhánh.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Bảng điều khiển và hệ thống thiết bị đóng cắt.
• Mạng điện hạ thế công nghiệp.
• Hệ thống điện cho công trình và khu sản xuất.
• Các hệ thống cần bảo vệ quá tải và ngắn mạch với dòng định mức đến 250A.

Trong thực tế, vị trí và cách sử dụng MCCB cần được lựa chọn dựa trên tải thực tế, dòng ngắn mạch dự kiến, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Ưu điểm nổi bật của MCCB Shihlin BM250-CN 3P 250A

MCCB BM250-CN sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện công nghiệp.

Trước hết, dòng định mức 250A và khung 250AF đáp ứng các hệ thống có tải tương đối lớn. Khả năng cắt 22kA tại AC 380/415V hỗ trợ bảo vệ mạng điện khi xuất hiện dòng ngắn mạch.

Bộ trip chỉnh dòng 0.8–1×In kết hợp khả năng chỉnh nhiệt 80–100% tạo sự linh hoạt trong quá trình thiết lập bảo vệ. Thiết kế vỏ cách điện, xử lý chống ăn mòn cho các bộ phận kim loại và kết nối bằng kẹp đầu cuối cũng góp phần giúp việc lắp đặt, sử dụng và bảo trì thuận tiện hơn.

Ngoài ra, sản phẩm đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế, phù hợp để đưa vào danh mục lựa chọn thiết bị cho các hệ thống điện hạ thế.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-CN

Không nên lựa chọn MCCB chỉ dựa vào dòng điện định mức 250A. Để thiết bị phát huy đúng chức năng bảo vệ, cần xem xét đồng thời nhiều yếu tố như điện áp hệ thống, dòng tải, dòng ngắn mạch tại điểm lắp đặt, tiết diện dây dẫn và đặc tính của tải.

Đối với BM250-CN 3P 250A, người sử dụng cũng cần thiết lập bộ trip phù hợp thay vì mặc định sử dụng mức cao nhất. Việc cài đặt sai thông số có thể làm giảm hiệu quả phối hợp bảo vệ của hệ thống.

Quá trình lắp đặt, đấu nối và hiệu chỉnh nên được thực hiện bởi kỹ thuật viên có chuyên môn, đồng thời tuân thủ hướng dẫn kỹ thuật của nhà sản xuất và các quy định an toàn điện liên quan.
