MCCB BM250-HN 3P 225A 36kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt là tủ điện công nghiệp và mạng lưới phân phối có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng đối với khả năng bảo vệ và vận hành hệ thống. MCCB BM250-HN 3P 225A 36kA Shihlin là dòng aptomat khối 3 cực được thiết kế để bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch, đồng thời đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện công nghiệp và dân dụng.

Sản phẩm có mã hàng BM250HN3P225A, thuộc khung 250AF, dòng điện định mức 225A và khả năng cắt ngắn mạch 36kA tại điện áp AC 380/415V. Với bộ trip chỉnh nhiệt 80–100% kết hợp cơ cấu từ tính cố định, MCCB mang lại khả năng thiết lập bảo vệ linh hoạt theo yêu cầu của từng hệ thống.

Tổng quan về MCCB BM250-HN 3P 225A 36kA

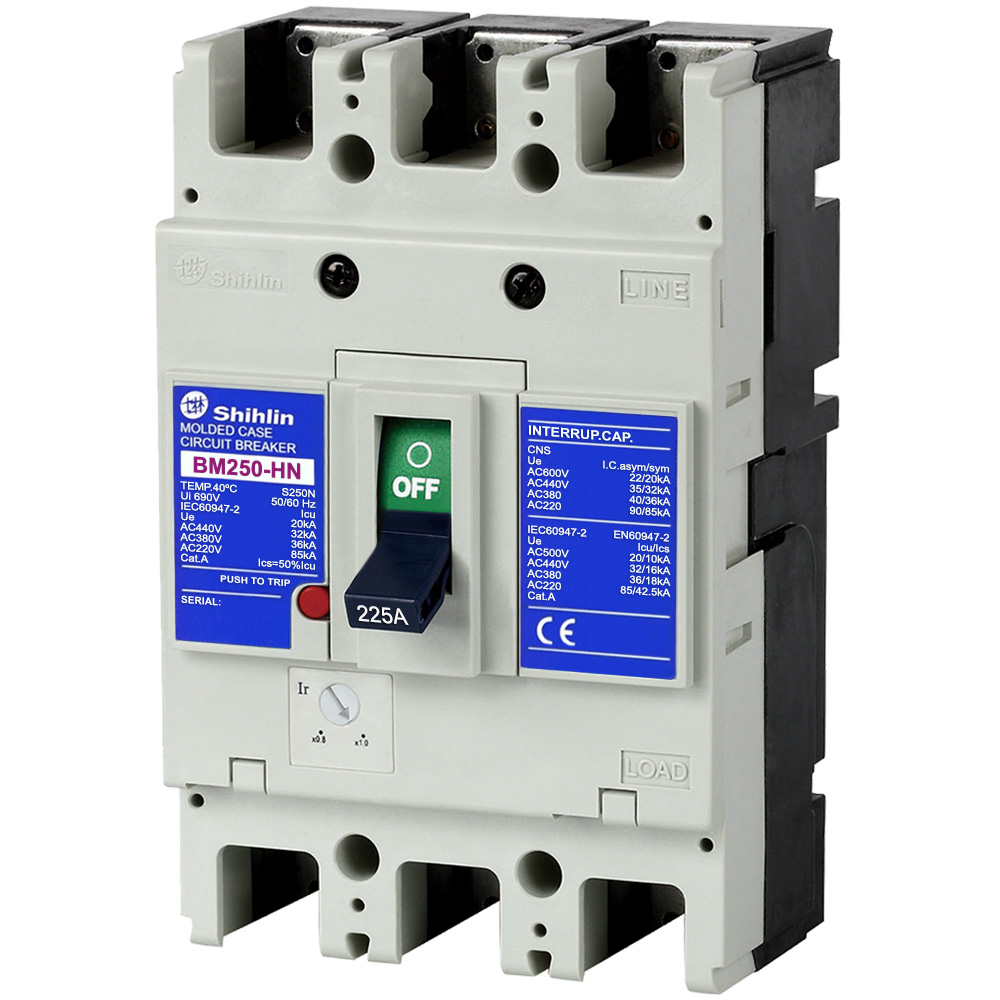

MCCB BM250-HN 3P 225A là cầu dao dạng khối thuộc thương hiệu Shihlin, xuất xứ Đài Loan. Thiết bị còn được gọi bằng nhiều tên phổ biến như aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm được thiết kế với 3 cực (3P), phù hợp sử dụng trong hệ thống điện 3 pha. Dòng điện định mức của thiết bị đạt 225A tại nhiệt độ 40°C, trong khi kích thước khung đạt 250AF.

Một trong những thông số đáng chú ý của BM250-HN là khả năng cắt dòng ngắn mạch. Thiết bị có Icu 36kA tại AC 380/415V và lên đến 85kA tại AC 220/240V. Đây là yếu tố quan trọng khi lựa chọn MCCB cho các tủ điện và mạng phân phối cần khả năng xử lý dòng sự cố lớn.

Thông số kỹ thuật MCCB BM250-HN 3P 225A

Các thông số chính của MCCB Shihlin BM250-HN 3P 225A 36kA gồm:

• Mã sản phẩm: BM250HN3P225A
• Dòng sản phẩm: BM250-HN
• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Kích thước khung: 250AF
• Số cực: 3P
• Dòng điện định mức In: 225A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt tại AC 380/415V: 36kA
• Khả năng cắt tại AC 220/240V: 85kA
• Ics: 50% Icu
• Bộ Trip: Chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 x 165 x 68 mm
• Trọng lượng: Khoảng 1,5kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên giúp kỹ sư và đơn vị thi công dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của tủ điện trước khi lựa chọn.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng cốt lõi của MCCB BM250-HN 3P 225A Shihlin là bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, bộ trip của MCCB sẽ tác động để ngắt mạch. Điều này giúp hạn chế tình trạng dây dẫn, thiết bị hoặc các thành phần trong tủ điện phải làm việc kéo dài ở dòng điện vượt ngưỡng thiết kế.

Trong trường hợp xảy ra ngắn mạch với dòng sự cố tăng cao đột ngột, cơ cấu bảo vệ từ tính cố định hỗ trợ MCCB tác động ngắt mạch nhằm cô lập khu vực xảy ra sự cố.

Khả năng cắt 36kA tại AC 380/415V giúp BM250-HN phù hợp với nhiều mạng điện công nghiệp có yêu cầu khả năng chịu và cắt dòng sự cố tương đối cao.

Bộ trip chỉnh nhiệt 80–100% linh hoạt

Một ưu điểm đáng chú ý của MCCB BM250-HN 225A là trang bị bộ trip cho phép điều chỉnh nhiệt trong phạm vi 80–100% dòng định mức, trong khi phần bảo vệ từ tính được thiết lập cố định.

Với dòng định mức 225A, khả năng điều chỉnh nhiệt giúp kỹ sư có thêm sự linh hoạt khi phối hợp MCCB với đặc tính tải và yêu cầu bảo vệ của hệ thống.

Tính năng này đặc biệt hữu ích trong các tủ điện phân phối, tủ điều khiển hoặc hệ thống có điều kiện tải khác nhau. Tuy nhiên, mức cài đặt cụ thể cần được tính toán dựa trên tiết diện dây dẫn, dòng tải thực tế, khả năng chịu tải của thiết bị và phương án phối hợp bảo vệ tổng thể.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

MCCB BM250-HN sử dụng vỏ hộp cách điện bằng vật liệu nhựa tổng hợp, góp phần cách ly các thành phần dẫn điện bên trong và tạo kết cấu dạng khối chắc chắn.

Các bộ phận kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước. Đây là những đặc điểm có ý nghĩa khi thiết bị được lắp đặt trong tủ điện và vận hành lâu dài trong môi trường công nghiệp.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt thuận tiện hơn.

Kích thước 105 x 165 x 68 mm cùng trọng lượng khoảng 1,5kg cũng là những thông tin cần thiết để kỹ sư tính toán không gian bố trí trong tủ điện.

Tiêu chuẩn kỹ thuật của MCCB Shihlin BM250-HN

MCCB BM250-HN được sản xuất đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Việc tham chiếu các tiêu chuẩn kỹ thuật rõ ràng giúp người thiết kế, đơn vị thi công và chủ đầu tư thuận tiện hơn trong quá trình lựa chọn thiết bị đóng cắt cho dự án.

Đặc biệt, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt trong nhóm thiết bị đóng cắt và điều khiển hạ áp. Khi lựa chọn MCCB, ngoài dòng định mức, người dùng nên xem xét đồng thời điện áp vận hành, khả năng cắt, đặc tính bộ trip và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Ứng dụng của MCCB BM250-HN 3P 225A 36kA

Nhờ cấu hình 3P – 225A – 36kA, MCCB Shihlin BM250-HN có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện phân phối công nghiệp.
• Tủ điện tổng và tủ điện nhánh.
• Bảng điều khiển và hệ thống đóng cắt.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Mạng điện hạ thế.
• Công trình thương mại và hệ thống điện dân dụng có yêu cầu phù hợp.
• Hệ thống điện công nghiệp quy mô nhỏ và vừa.

Trong thực tế, việc MCCB có phù hợp với một nhánh điện cụ thể hay không không nên chỉ dựa vào dòng định mức 225A. Người thiết kế cần kiểm tra dòng tải, dòng ngắn mạch dự kiến tại vị trí lắp đặt, tiết diện dây dẫn, điện áp hệ thống và khả năng phối hợp chọn lọc với thiết bị phía trên và phía dưới.

Vì sao nên lựa chọn MCCB BM250-HN 3P 225A?

MCCB BM250-HN 3P 225A 36kA Shihlin sở hữu nhiều đặc điểm phù hợp cho hệ thống điện hạ thế, nổi bật như:

Khả năng cắt 36kA tại AC 380/415V: đáp ứng yêu cầu bảo vệ tại nhiều hệ thống điện công nghiệp.

Dòng định mức 225A: phù hợp với các nhánh phân phối và tải có công suất tương ứng.

Bộ trip chỉnh nhiệt 80–100%: hỗ trợ điều chỉnh mức bảo vệ quá tải linh hoạt hơn theo yêu cầu hệ thống.

Thiết kế 3 cực: thuận tiện ứng dụng cho mạng điện 3 pha.

Vỏ cách điện chắc chắn: sử dụng nhựa tổng hợp kết hợp xử lý chống ăn mòn cho các thành phần kim loại chính.

Thông số kỹ thuật rõ ràng: giúp kỹ sư dễ dàng tính toán, lựa chọn và bố trí MCCB trong tủ điện.

Đáp ứng các tiêu chuẩn quốc tế và Nhật Bản: IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-HN 225A

Để khai thác đúng khả năng của thiết bị, người dùng cần lựa chọn MCCB dựa trên điều kiện thực tế của hệ thống. Không nên chỉ lựa chọn theo dòng tải mà bỏ qua khả năng cắt ngắn mạch.

Tại mạng điện AC 380/415V, BM250-HN có khả năng cắt ngắn mạch định mức 36kA. Vì vậy, cần xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo khả năng cắt của MCCB đáp ứng yêu cầu thiết kế.

Bên cạnh đó, quá trình đấu nối phải đảm bảo đầu cáp phù hợp, tiếp xúc điện tốt và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất. Việc lắp đặt, cài đặt bộ trip và kiểm tra hệ thống nên được thực hiện bởi nhân sự có chuyên môn về điện.
