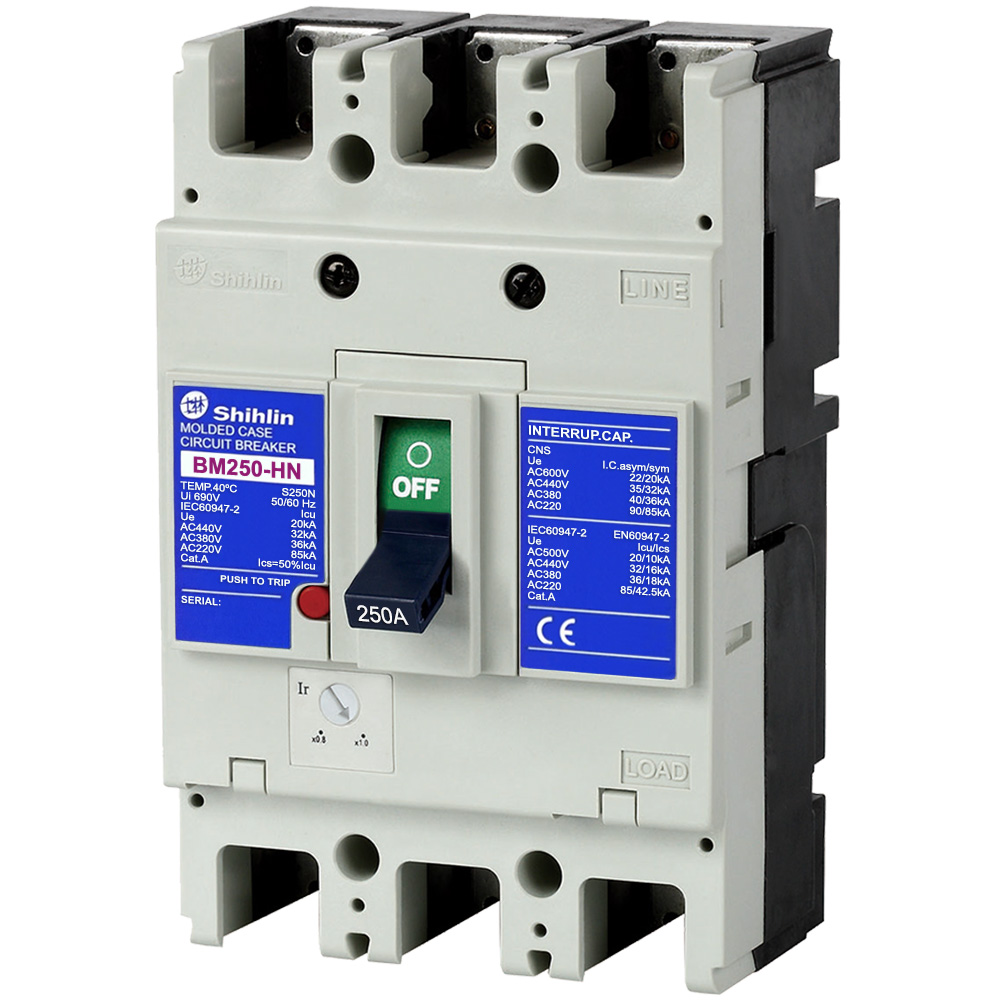

MCCB BM250-HN 3P 250A 36kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt tại nhà máy, xưởng sản xuất, tủ phân phối và các công trình công nghiệp, việc lựa chọn thiết bị đóng cắt có khả năng bảo vệ quá tải và ngắn mạch phù hợp là yếu tố quan trọng để nâng cao độ an toàn và ổn định vận hành. MCCB BM250-HN 3P 250A 36kA Shihlin là dòng aptomat khối 3 cực được thiết kế cho các hệ thống có dòng định mức đến 250A, kết hợp khả năng cắt ngắn mạch và bộ trip chỉnh nhiệt linh hoạt.

Sản phẩm có mã BM250HN3P250A, thuộc thương hiệu Shihlin, xuất xứ Đài Loan. Với khung 250AF, dòng định mức 250A và khả năng cắt ngắn mạch 36kA tại AC 380/415V, MCCB BM250-HN phù hợp với nhiều ứng dụng bảo vệ mạng điện công nghiệp và dân dụng quy mô phù hợp.

Tổng quan về MCCB BM250-HN 3P 250A 36kA

MCCB BM250-HN 3P 250A là thiết bị đóng cắt dạng khối, còn thường được gọi với những tên như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng – ngắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Sản phẩm sử dụng cấu hình 3P – 3 cực, thích hợp cho nhiều hệ thống điện 3 pha. Dòng điện định mức In đạt 250A tại 40°C, trong khi kích thước khung đạt 250AF.

Một điểm đáng chú ý của BM250-HN là bộ trip chỉnh nhiệt 80–100% kết hợp cơ cấu từ tính cố định. Nhờ khả năng điều chỉnh nhiệt, người thiết kế hoặc kỹ thuật viên có thể thiết lập mức bảo vệ phù hợp hơn với đặc tính tải trong phạm vi cho phép của thiết bị.

Thông số kỹ thuật MCCB BM250-HN 3P 250A

Dưới đây là những thông số chính của sản phẩm:

• Tên sản phẩm: MCCB BM250-HN 3P 250A 36kA
• Mã hàng: BM250HN3P250A
• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Kích thước khung: 250AF
• Số cực: 3P
• Dòng điện định mức In: 250A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 36kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 85kA
• Ics: 50% Icu
• Bộ trip: Chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 x 165 x 68 mm
• Trọng lượng: Khoảng 1,5kg

Những thông số trên giúp người dùng dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của hệ thống trước khi lựa chọn và lắp đặt.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM250-HN 3P 250A là bảo vệ hệ thống trước các sự cố điện phổ biến như quá tải và ngắn mạch.

Khi dòng điện vượt quá mức vận hành cho phép trong một khoảng thời gian nhất định, bộ bảo vệ nhiệt có nhiệm vụ tác động để ngắt mạch, qua đó hạn chế nguy cơ dây dẫn và thiết bị điện bị quá nhiệt.

Đối với sự cố ngắn mạch làm dòng điện tăng mạnh trong thời gian rất ngắn, cơ cấu bảo vệ từ tính hỗ trợ MCCB phản ứng và cô lập phần mạch gặp sự cố.

Đặc biệt, sản phẩm có khả năng cắt ngắn mạch 36kA tại AC 380/415V và lên tới 85kA tại AC 220/240V. Đây là thông số cần được kỹ sư quan tâm khi tính toán khả năng chịu và cắt dòng sự cố của hệ thống.

Bộ trip chỉnh nhiệt 80–100% linh hoạt

So với các thiết bị có ngưỡng nhiệt cố định hoàn toàn, BM250-HN cho phép điều chỉnh nhiệt trong khoảng 80–100% dòng định mức, trong khi phần bảo vệ từ tính được thiết lập cố định.

Với dòng định mức 250A, khả năng điều chỉnh này mang lại sự linh hoạt hơn khi phối hợp MCCB với tải và dây dẫn. Tuy nhiên, mức cài đặt cụ thể cần được xác định dựa trên dòng tải thực tế, tiết diện và khả năng chịu dòng của dây dẫn cũng như yêu cầu phối hợp bảo vệ trong toàn bộ hệ thống.

Đây là lý do MCCB không nên chỉ được lựa chọn dựa vào thông số 250A. Người thiết kế cần đồng thời xem xét điện áp hệ thống, dòng tải, dòng ngắn mạch dự kiến tại vị trí lắp đặt và các thiết bị bảo vệ phía trước, phía sau.

Thiết kế bền chắc, phù hợp môi trường sử dụng công nghiệp

MCCB BM250-HN sử dụng vỏ hộp cách điện bằng vật liệu nhựa tổng hợp, giúp tạo lớp bảo vệ cho các bộ phận bên trong thiết bị.

Các thành phần kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ chống hiện tượng ngưng tụ hơi nước theo đặc tính của sản phẩm. Những yếu tố này góp phần nâng cao khả năng làm việc ổn định khi MCCB được lắp đặt trong tủ điện và môi trường công nghiệp phù hợp.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, thuận tiện cho quá trình đấu nối và bảo trì. Kích thước 105 x 165 x 68 mm giúp kỹ thuật viên chủ động hơn khi thiết kế bố trí thiết bị trong tủ điện.

Tiêu chuẩn kỹ thuật của MCCB Shihlin BM250-HN

Theo thông tin kỹ thuật của sản phẩm, MCCB BM250-HN đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt điện trong nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc lựa chọn MCCB đáp ứng tiêu chuẩn phù hợp giúp kỹ sư có cơ sở kỹ thuật rõ ràng hơn khi thiết kế hệ thống điện.

Ngoài tiêu chuẩn, các thông số như Ui 800VAC, Ue 500VAC, Uimp 8kV, Icu và Ics cũng cần được xem xét đồng thời để bảo đảm thiết bị phù hợp với điều kiện vận hành thực tế.

Ứng dụng của MCCB BM250-HN 3P 250A

Nhờ cấu hình 3P, dòng định mức 250A và khả năng cắt ngắn mạch tương đối cao, aptomat khối MCCB BM250-HN 3P 250A 36kA có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện phân phối tổng và tủ điện nhánh.
• Hệ thống điện nhà máy, xưởng sản xuất.
• Bảng điều khiển và hệ thống đóng cắt điện.
• Mạng điện hạ thế công nghiệp.
• Hệ thống điện của công trình thương mại và dân dụng có thông số phù hợp.
• Các hệ thống cần bảo vệ quá tải và ngắn mạch cho đường dây hoặc thiết bị điện.

Trong thực tế, vị trí và mục đích sử dụng MCCB cần được xác định dựa trên bản vẽ thiết kế, tính toán dòng tải và dòng ngắn mạch tại điểm lắp đặt.

Ưu điểm nổi bật của MCCB BM250-HN 3P 250A 36kA

Một số đặc điểm giúp MCCB Shihlin BM250-HN trở thành lựa chọn đáng cân nhắc cho hệ thống điện gồm:

Khả năng bảo vệ toàn diện: Thiết bị hỗ trợ bảo vệ cả quá tải và ngắn mạch, hai dạng sự cố phổ biến trong hệ thống điện.

Dòng định mức 250A: Phù hợp với các nhánh tải và hệ thống phân phối có nhu cầu dòng điện tương ứng.

Khả năng cắt 36kA: Tại điện áp AC 380/415V, MCCB có Icu 36kA, đáp ứng nhiều ứng dụng điện công nghiệp khi dòng ngắn mạch tính toán nằm trong giới hạn phù hợp.

Trip nhiệt có thể điều chỉnh: Dải chỉnh 80–100% giúp tăng khả năng phối hợp thiết bị bảo vệ với đặc tính tải.

Thiết kế thuận tiện khi lắp đặt: Kết nối bằng kẹp thiết bị đầu cuối hỗ trợ quá trình đấu nối và bảo trì.

Thương hiệu Shihlin: Sản phẩm thuộc Shihlin Electric, thương hiệu thiết bị điện có xuất xứ Đài Loan và được sử dụng trong nhiều hệ thống điện công nghiệp.

Lưu ý khi lựa chọn và lắp đặt BM250-HN

Để MCCB phát huy đúng chức năng bảo vệ, người dùng không nên chỉ lựa chọn dựa trên dòng định mức. Trước khi sử dụng BM250HN3P250A, cần kiểm tra dòng tải thực tế, điện áp hệ thống, tiết diện dây dẫn, dòng ngắn mạch dự kiến và khả năng phối hợp với các thiết bị bảo vệ khác.

Khả năng cắt Icu của MCCB phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Đồng thời, mức chỉnh nhiệt cần được thiết lập dựa trên tính toán kỹ thuật thay vì điều chỉnh tùy ý.

Việc lắp đặt, đấu nối và kiểm tra MCCB nên được thực hiện bởi người có chuyên môn về điện và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.
