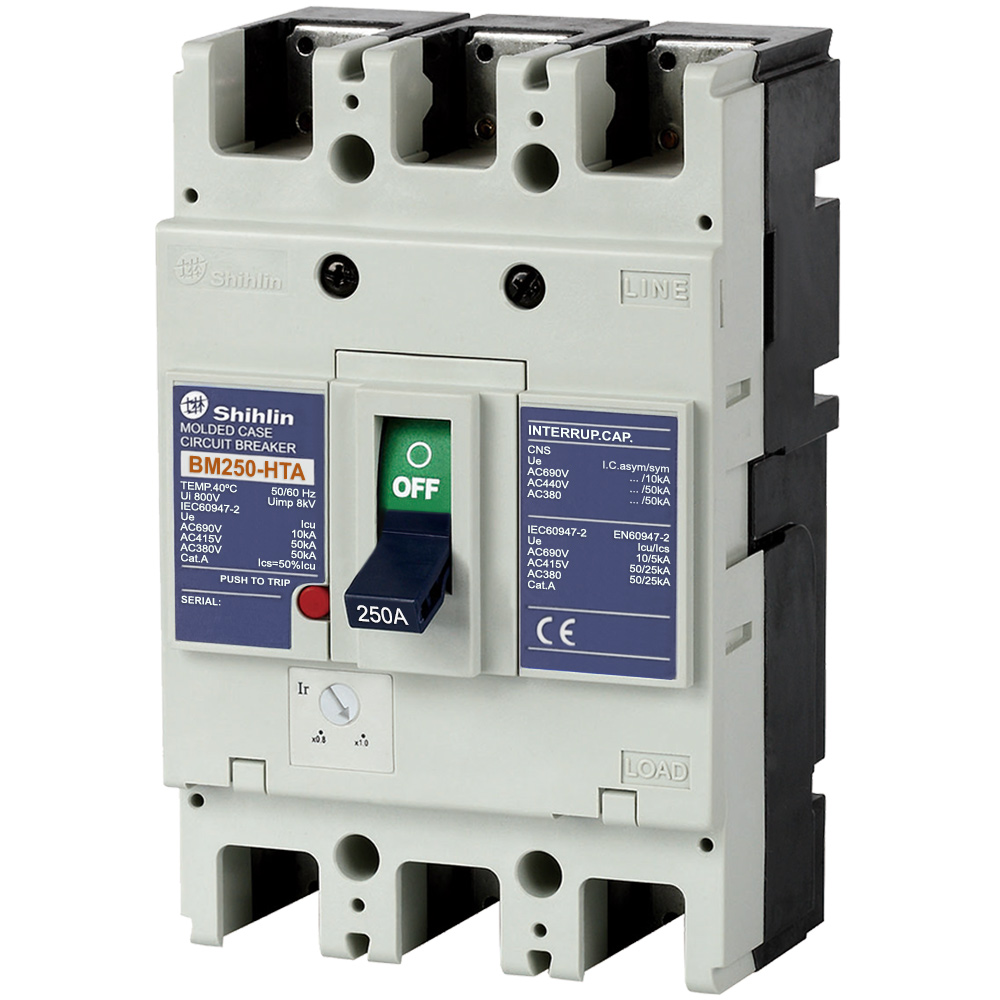

MCCB BM250-HTA 3P 250A 50kA Shihlin

Trong hệ thống điện công nghiệp và mạng điện hạ thế, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ đường dây và thiết bị trước các sự cố quá tải, ngắn mạch. MCCB BM250-HTA 3P 250A 50kA Shihlin là dòng aptomat khối 3 pha có dòng định mức 250A, khả năng cắt ngắn mạch 50kA tại điện áp AC 380/415V, phù hợp cho tủ điện, bảng điều khiển và nhiều hệ thống phân phối điện công nghiệp.

Sản phẩm có mã BM250HTA3P250A, thuộc thương hiệu Shihlin, xuất xứ Đài Loan. Với khung 250AF, bộ trip chỉnh nhiệt 80–100% kết hợp cơ cấu từ tính cố định, MCCB BM250-HTA giúp tăng khả năng bảo vệ hệ thống điện trong quá trình vận hành.

MCCB BM250-HTA 3P 250A 50kA là gì?

MCCB BM250-HTA 3P 250A 50kA là cầu dao tự động dạng khối – Molded Case Circuit Breaker, còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối.

Thiết bị được thiết kế với 3 cực (3P), dòng điện định mức 250A tại nhiệt độ 40°C và tần số hoạt động 50/60Hz. MCCB có nhiệm vụ đóng cắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện các tình trạng bất thường như quá tải hoặc ngắn mạch.

Điểm đáng chú ý của model BM250-HTA là khả năng cắt ngắn mạch 50kA tại AC 380/415V và lên đến 100kA tại AC 220/240V. Đây là thông số quan trọng khi lựa chọn MCCB cho các hệ thống có dòng sự cố dự kiến tương đối lớn.

Thông số kỹ thuật MCCB BM250-HTA 3P 250A

Các thông số chính của sản phẩm gồm:

• Thương hiệu: Shihlin
• Mã sản phẩm: BM250HTA3P250A
• Dòng sản phẩm: BM250-HTA
• Kích thước khung: 250AF
• Số cực: 3P
• Dòng điện định mức (In): 250A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 690VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 50kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 100kA
• Ics: 50% Icu
• Bộ Trip: Chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 x 165 x 68 mm
• Trọng lượng: Khoảng 1,5kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
• Xuất xứ thương hiệu: Đài Loan

Các thông số trên giúp kỹ sư và đơn vị thi công dễ dàng đánh giá mức độ phù hợp của thiết bị với tải, điện áp vận hành và yêu cầu bảo vệ của từng hệ thống.

Khả năng cắt ngắn mạch 50kA

Một trong những thông số nổi bật của MCCB Shihlin BM250-HTA 3P 250A là khả năng cắt ngắn mạch.

Ở điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch định mức 50kA. Khi làm việc ở AC 220/240V, khả năng cắt ngắn mạch đạt 100kA.

Khả năng cắt là yếu tố cần được xem xét kỹ khi lựa chọn MCCB. Thiết bị phải có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Nếu lựa chọn MCCB có khả năng cắt không đáp ứng yêu cầu thực tế của hệ thống, mức độ an toàn và hiệu quả bảo vệ có thể bị ảnh hưởng.

Do đó, ngoài dòng định mức 250A, người thiết kế cần tính toán dòng sự cố, đặc điểm tải, tiết diện dây dẫn, phương án phối hợp bảo vệ và các thiết bị đóng cắt liên quan trước khi lựa chọn.

Bộ trip chỉnh nhiệt 80–100%

MCCB BM250-HTA được trang bị bộ trip chỉnh nhiệt trong phạm vi 80–100%, kết hợp cơ cấu từ tính cố định.

Khả năng điều chỉnh nhiệt mang lại sự linh hoạt khi phối hợp MCCB với đặc điểm tải của hệ thống. Thay vì chỉ làm việc tại một mức cài đặt cố định, kỹ thuật viên có thể thiết lập ngưỡng nhiệt trong phạm vi cho phép dựa trên yêu cầu thiết kế.

Chức năng bảo vệ nhiệt chủ yếu hỗ trợ xử lý tình trạng quá tải kéo dài, trong khi cơ cấu từ tính phản ứng với sự gia tăng dòng điện lớn do ngắn mạch.

Việc cài đặt bộ trip cần được thực hiện dựa trên tính toán kỹ thuật và đặc tính của tải, dây dẫn cũng như các thiết bị phía sau MCCB. Không nên tự ý thay đổi thông số nếu chưa xác định rõ yêu cầu bảo vệ của hệ thống.

Thiết kế phù hợp với môi trường sử dụng công nghiệp

Vỏ hộp của MCCB BM250-HTA được chế tạo từ nhựa tổng hợp cách điện, phù hợp với đặc điểm của thiết bị đóng cắt dạng khối.

Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống hiện tượng ngưng tụ hơi nước. Đây là những đặc điểm hữu ích đối với thiết bị phải hoạt động lâu dài trong tủ điện và môi trường công nghiệp.

Sản phẩm sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt thuận tiện.

Với kích thước khoảng 105 x 165 x 68mm và trọng lượng khoảng 1,5kg, thiết bị có thể được bố trí trong nhiều loại tủ phân phối và tủ điều khiển khác nhau, tùy theo thiết kế thực tế.

Tiêu chuẩn của MCCB Shihlin BM250-HTA

MCCB BM250-HTA được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc tham chiếu tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư, nhà thầu và đơn vị thiết kế có thêm cơ sở khi lựa chọn MCCB cho từng công trình.

Tuy nhiên, tiêu chuẩn sản phẩm không thay thế cho việc tính toán thiết kế. Khi triển khai thực tế vẫn cần xem xét đồng thời dòng tải, dòng ngắn mạch dự kiến, điện áp hệ thống, điều kiện môi trường và yêu cầu phối hợp bảo vệ.

Ứng dụng của MCCB BM250-HTA 3P 250A

Với cấu hình 3P – 250A – 50kA, MCCB Shihlin BM250-HTA hướng đến các hệ thống điện 3 pha và có thể được sử dụng trong nhiều ứng dụng như:

• Tủ điện phân phối tổng và phân phối nhánh.
• Bảng điều khiển và hệ thống đóng cắt điện.
• Hệ thống điện nhà máy, xưởng sản xuất.
• Mạng điện hạ thế trong công nghiệp.
• Hệ thống điện cho công trình thương mại.
• Một số hệ thống điện dân dụng hoặc công nghiệp nhỏ có thông số phù hợp.
• Bảo vệ đường dây và thiết bị điện trước quá tải, ngắn mạch.

Việc sử dụng thiết bị cho ứng dụng cụ thể cần dựa trên kết quả tính toán và thiết kế điện thay vì chỉ căn cứ vào dòng định mức.

Ưu điểm nổi bật của MCCB Shihlin BM250-HTA

Khả năng bảo vệ quá tải và ngắn mạch: MCCB hỗ trợ ngắt mạch khi hệ thống xuất hiện các điều kiện dòng điện bất thường nằm trong phạm vi bảo vệ của thiết bị.

Dòng định mức 250A: Phù hợp với nhiều hệ thống phân phối điện 3 pha có yêu cầu sử dụng MCCB khung 250AF.

Khả năng cắt 50kA: Tại AC 380/415V, khả năng cắt ngắn mạch 50kA giúp sản phẩm phù hợp với nhiều hệ thống điện công nghiệp có yêu cầu khả năng cắt cao.

Bộ trip có thể chỉnh nhiệt: Phạm vi điều chỉnh nhiệt 80–100% tạo điều kiện thuận lợi cho việc phối hợp bảo vệ theo thiết kế hệ thống.

Thiết kế chắc chắn: Vỏ nhựa tổng hợp cách điện, các bộ phận kim loại chính được xử lý chống ăn mòn và phụ kiện được bảo vệ chống ngưng tụ hơi nước.

Lắp đặt thuận tiện: Kết nối bằng kẹp thiết bị đầu cuối giúp quá trình đấu nối MCCB trong tủ điện thuận tiện hơn.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-HTA

Để MCCB phát huy đúng chức năng bảo vệ, người dùng không nên lựa chọn thiết bị chỉ dựa vào thông số 250A. Cần kiểm tra đầy đủ điện áp hệ thống, dòng tải thực tế, khả năng chịu tải của dây dẫn, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp chọn lọc giữa các thiết bị bảo vệ.

Đối với bộ trip chỉnh nhiệt 80–100%, mức cài đặt nên được xác định theo hồ sơ thiết kế hoặc tính toán của kỹ thuật viên có chuyên môn.

Quá trình lắp đặt cũng cần bảo đảm đầu nối được siết đúng yêu cầu, dây dẫn có tiết diện phù hợp và MCCB được bố trí trong tủ điện có điều kiện thông gió, khoảng cách và môi trường vận hành đáp ứng yêu cầu kỹ thuật.

Sau khi đưa hệ thống vào sử dụng, nên kiểm tra định kỳ tình trạng đầu nối, dấu hiệu phát nhiệt bất thường và hoạt động cơ khí của thiết bị để kịp thời phát hiện các vấn đề có thể ảnh hưởng đến độ tin cậy của hệ thống.
