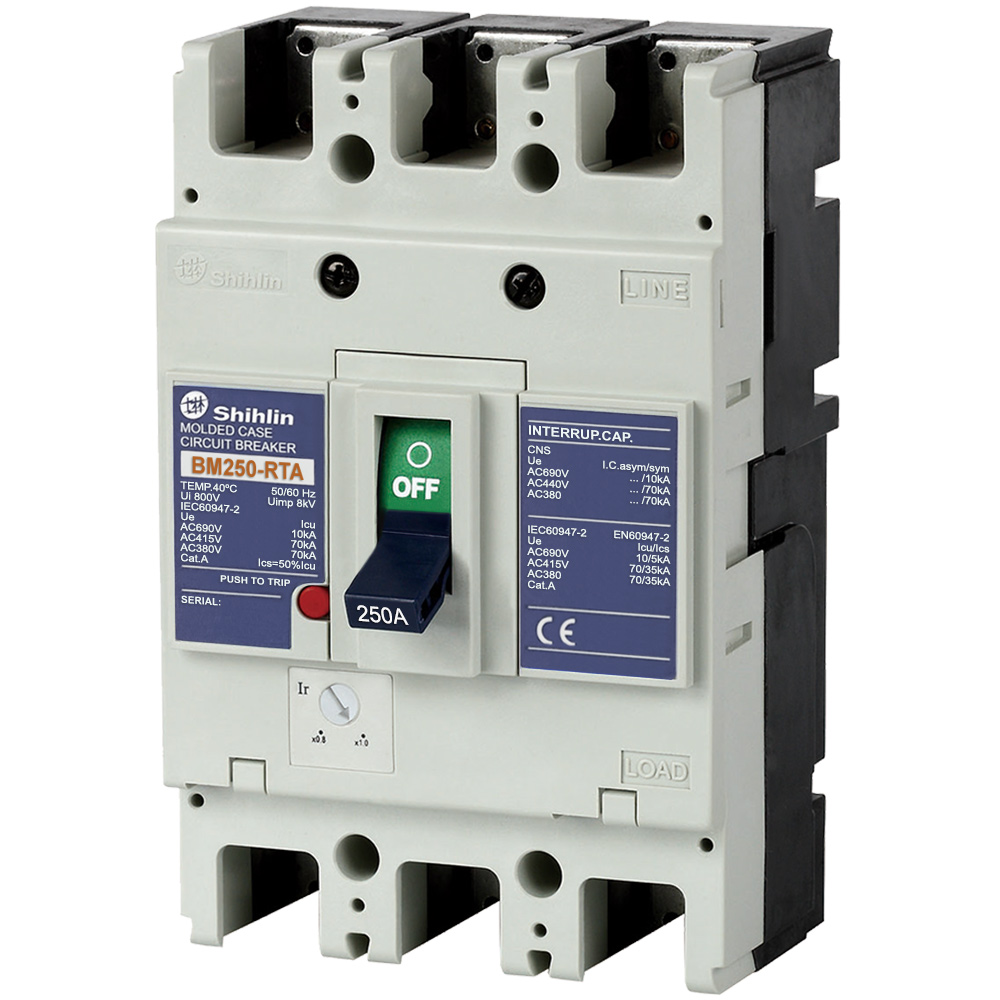

MCCB BM250-RTA 3P 250A 70kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt tại nhà máy, tủ điện phân phối và dây chuyền sản xuất, việc lựa chọn thiết bị đóng cắt có khả năng bảo vệ quá tải và ngắn mạch phù hợp đóng vai trò quan trọng đối với độ an toàn và ổn định của hệ thống. MCCB BM250-RTA 3P 250A 70kA Shihlin là mẫu aptomat khối 3 cực thuộc dòng BM250-RTA, được thiết kế cho những ứng dụng cần dòng định mức lớn và khả năng cắt ngắn mạch cao.

Sản phẩm có mã hàng BM250RTA3P250A, kích thước khung 250AF, dòng định mức 250A và khả năng cắt ngắn mạch lên tới 70kA tại AC 380/415V. Với bộ trip chỉnh nhiệt 80–100% kết hợp cơ cấu từ tính cố định, MCCB hỗ trợ bảo vệ hệ thống trước các sự cố quá tải và ngắn mạch thường gặp.

Tổng quan MCCB BM250-RTA 3P 250A 70kA

MCCB BM250-RTA 3P 250A 70kA còn được gọi bằng nhiều tên phổ biến như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị thuộc thương hiệu Shihlin, xuất xứ Đài Loan, hướng đến các hệ thống điện dân dụng, thương mại và đặc biệt là mạng điện công nghiệp hạ thế.

Điểm đáng chú ý của model BM250-RTA là dòng định mức 250A tại nhiệt độ 40°C cùng khả năng cắt ngắn mạch 70kA tại điện áp AC 380/415V và lên đến 100kA tại AC 220/240V. Đây là thông số quan trọng đối với những hệ thống có dòng sự cố dự kiến tương đối lớn.

Sản phẩm sử dụng cấu hình 3P – 3 cực, phù hợp với nhiều mạng điện 3 pha. Điện áp hoạt động định mức Ue đạt 690VAC, điện áp cách điện định mức Ui 800VAC và điện áp xung chịu đựng định mức Uimp đạt 8kV.

Thông số kỹ thuật MCCB BM250-RTA 3P 250A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM250-RTA 3P 250A 70kA
• Mã hàng: BM250RTA3P250A
• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Kích thước khung: 250AF
• Số cực: 3P
• Dòng điện định mức In: 250A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 690VAC
• Điện áp xung chịu đựng định mức Uimp: 8kV
• Khả năng cắt tại AC 380/415V: 70kA
• Khả năng cắt tại AC 220/240V: 100kA
• Ics: 50% Icu
• Bộ trip: Chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 105 × 165 × 68 mm
• Trọng lượng: Khoảng 1,5kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên giúp kỹ sư và đơn vị thi công có cơ sở lựa chọn MCCB phù hợp với dòng tải, điện áp và khả năng chịu dòng sự cố của hệ thống.

Khả năng cắt ngắn mạch 70kA – điểm nổi bật của BM250-RTA

Một trong những thông số đáng chú ý nhất của MCCB Shihlin BM250-RTA 3P 250A là khả năng cắt ngắn mạch đạt 70kA tại AC 380/415V.

Trong trường hợp xảy ra ngắn mạch, dòng điện có thể tăng lên rất lớn trong thời gian ngắn. Nếu thiết bị đóng cắt không có khả năng chịu và ngắt dòng sự cố phù hợp, nguy cơ hư hỏng thiết bị hoặc ảnh hưởng đến hệ thống điện có thể gia tăng.

Với mức Icu 70kA ở AC 380/415V, BM250-RTA phù hợp để xem xét sử dụng tại các hệ thống điện công nghiệp có yêu cầu tương ứng về khả năng cắt. Tại AC 220/240V, khả năng cắt ngắn mạch của thiết bị đạt tới 100kA.

Khi thiết kế thực tế, kỹ sư vẫn cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn MCCB có Icu và Ics phù hợp, thay vì chỉ dựa trên dòng định mức 250A.

Bộ trip chỉnh nhiệt 80–100%, cố định từ tính

MCCB BM250-RTA được trang bị bộ trip chỉnh nhiệt trong phạm vi 80–100%, kết hợp chức năng từ tính cố định.

Khả năng điều chỉnh nhiệt giúp người thiết kế có thêm sự linh hoạt khi phối hợp MCCB với đặc tính tải và dây dẫn của hệ thống. Trong khi đó, cơ cấu bảo vệ từ tính hỗ trợ tác động khi xuất hiện dòng sự cố ngắn mạch lớn.

Sự kết hợp giữa bảo vệ quá tải và bảo vệ ngắn mạch giúp BM250-RTA đảm nhiệm đồng thời chức năng đóng cắt và bảo vệ trong nhiều hệ thống phân phối điện hạ thế.

Tuy nhiên, giá trị cài đặt thực tế cần được xác định dựa trên dòng tải, tiết diện dây dẫn, đặc tính thiết bị phía sau và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Thiết kế bền chắc, phù hợp môi trường công nghiệp

Phần vỏ hộp của MCCB BM250-RTA 3P 250A Shihlin được làm từ vật liệu nhựa tổng hợp có tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm hỗ trợ thiết bị hoạt động ổn định trong quá trình sử dụng.

Phụ kiện cũng được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Đây là yếu tố hữu ích đối với các tủ điện hoạt động trong môi trường có sự thay đổi về nhiệt độ và độ ẩm.

Với kích thước khoảng 105 × 165 × 68 mm và trọng lượng 1,5kg, thiết bị có thể được bố trí trong nhiều dạng tủ phân phối và tủ điều khiển công nghiệp.

Kiểu kết nối bằng kẹp thiết bị đầu cuối cũng giúp quá trình đấu nối và lắp đặt thuận tiện hơn khi thi công tủ điện.

Đáp ứng các tiêu chuẩn kỹ thuật phổ biến

Theo thông tin kỹ thuật của sản phẩm, MCCB BM250-RTA được sản xuất phù hợp với các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp, cụ thể là máy cắt. Việc lựa chọn thiết bị theo tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư dễ dàng đánh giá và phối hợp MCCB khi thiết kế hệ thống.

Bên cạnh tiêu chuẩn, các thông số như Ui, Ue, Uimp, Icu, Ics và dòng định mức In cũng cần được xem xét đồng thời để xác định sản phẩm có đáp ứng yêu cầu của từng công trình hay không.

Ứng dụng của MCCB BM250-RTA 3P 250A 70kA

Nhờ cấu hình 3P, dòng định mức 250A và khả năng cắt 70kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện phân phối tổng và tủ điện phân phối nhánh.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Bảng điều khiển và thiết bị đóng cắt công nghiệp.
• Hệ thống điện hạ thế 3 pha.
• Hệ thống cấp điện cho máy móc và dây chuyền sản xuất.
• Công trình thương mại và công nghiệp có yêu cầu dòng tải phù hợp.
• Mạng điện cần bảo vệ quá tải và ngắn mạch bằng MCCB.

Việc lựa chọn vị trí và phương án lắp đặt cần căn cứ vào thiết kế điện cụ thể, đặc biệt là dòng tải thực tế và dòng ngắn mạch dự kiến.

Vì sao nên lựa chọn MCCB Shihlin BM250-RTA 3P 250A?

MCCB BM250-RTA 3P 250A 70kA sở hữu nhiều đặc điểm phù hợp cho hệ thống điện công nghiệp: dòng định mức 250A, khả năng cắt ngắn mạch cao, bộ trip có thể chỉnh nhiệt từ 80–100%, kết cấu vỏ cách điện và khả năng bảo vệ cả quá tải lẫn ngắn mạch.

Ngoài ra, thiết bị có điện áp hoạt động định mức tới 690VAC, Ui 800VAC và Uimp 8kV, tạo điều kiện ứng dụng trong nhiều cấu hình mạng điện hạ thế.

Đối với người mua hoặc kỹ sư lựa chọn MCCB, ưu điểm quan trọng là thông số sản phẩm được xác định tương đối đầy đủ, từ dòng điện, điện áp, khả năng cắt đến bộ trip và kích thước. Điều này giúp việc so sánh với yêu cầu thiết kế thuận tiện hơn.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-RTA

Để MCCB phát huy đúng chức năng bảo vệ, không nên lựa chọn thiết bị chỉ dựa trên tiêu chí dòng định mức. Người thiết kế cần xem xét đồng thời dòng tải, khả năng chịu tải của dây dẫn, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Đối với BM250-RTA, khả năng chỉnh nhiệt 80–100% cũng cần được cài đặt phù hợp với hệ thống thực tế. Các đầu nối phải được thi công chắc chắn theo yêu cầu kỹ thuật nhằm hạn chế phát nhiệt bất thường tại điểm tiếp xúc.

Với những hệ thống điện công nghiệp quan trọng, việc tính toán và lắp đặt nên được thực hiện bởi kỹ sư hoặc nhân sự chuyên môn có kinh nghiệm về thiết bị đóng cắt hạ thế.
