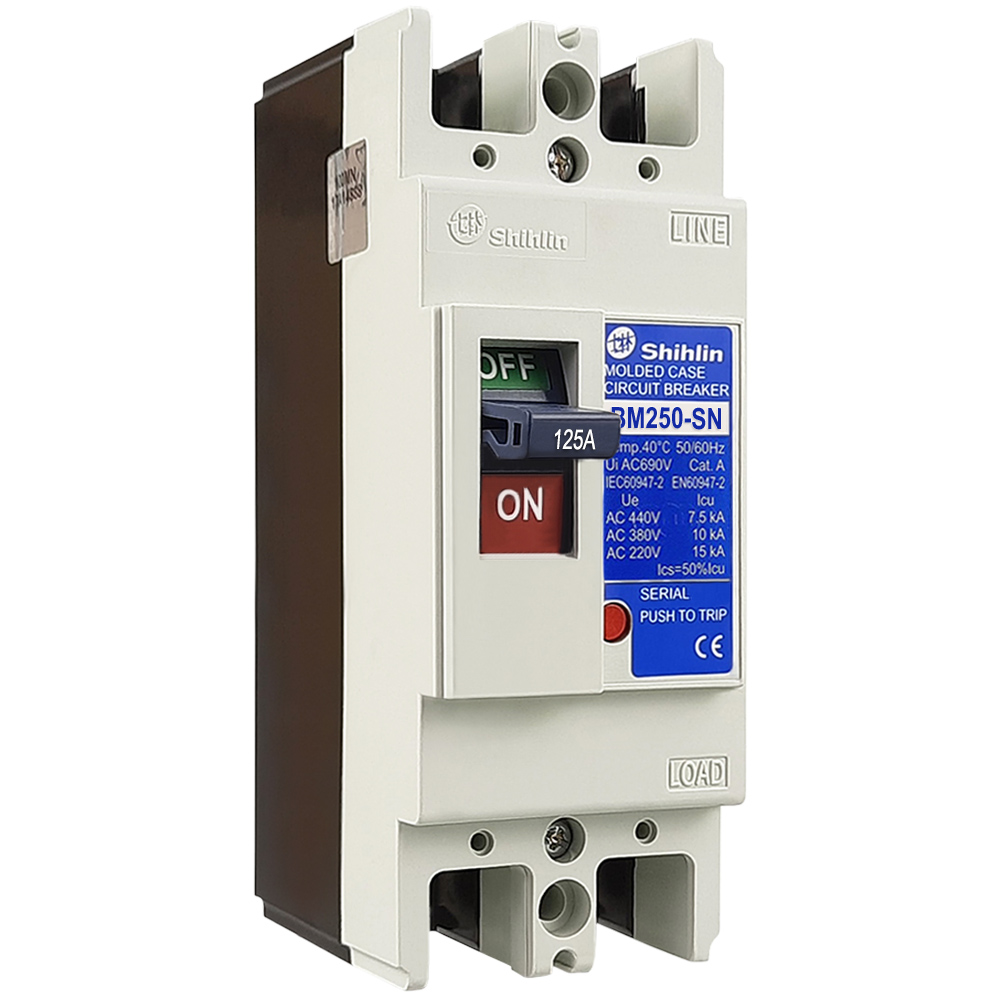

MCCB BM250-SN 2P 125A 30kA Shihlin

Tổng quan MCCB BM250-SN 2P 125A 30kA

MCCB BM250-SN 2P 125A 30kA còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng, cắt và bảo vệ mạch điện khi xuất hiện những sự cố như quá tải hoặc ngắn mạch.

MCCB sử dụng khung 250AF, dòng định mức 125A tại 40°C, tần số hoạt động 50/60Hz và điện áp hoạt động định mức Ue lên đến 500VAC. Đây là những thông số phù hợp cho nhiều hệ thống phân phối điện hạ thế hiện nay.

Điểm đáng chú ý của BM250-SN 2P 125A là khả năng cắt ngắn mạch đạt 30kA tại AC 380/415V và 50kA tại AC 220/240V. Nhờ đó, thiết bị có khả năng ngắt mạch khi xảy ra dòng sự cố lớn trong phạm vi thông số kỹ thuật của sản phẩm.

Thiết kế chắc chắn, phù hợp môi trường điện công nghiệp

MCCB BM250-SN 2P 125A sử dụng vỏ hộp bằng nhựa tổng hợp có tính cách điện, góp phần bảo vệ các bộ phận bên trong và tăng mức độ an toàn khi thiết bị được lắp đặt đúng kỹ thuật.

Các phần kim loại chính được xử lý chống ăn mòn, giúp thiết bị thích nghi tốt hơn với điều kiện làm việc trong tủ điện và môi trường công nghiệp. Bên cạnh đó, thiết kế còn chú trọng khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Sản phẩm có kích thước 105 × 165 × 68 mm, trọng lượng khoảng 1,3 kg, thuận tiện bố trí trong nhiều loại tủ điện phân phối và tủ điều khiển.

Bộ trip chỉnh dòng linh hoạt từ 0.8–1×In

Một trong những đặc điểm nổi bật của MCCB Shihlin BM250-SN 2P 125A là bộ trip cho phép chỉnh dòng trong khoảng 0.8–1×In.

Với dòng định mức In = 125A, khả năng điều chỉnh giúp người thiết kế và kỹ thuật viên có thêm sự linh hoạt khi phối hợp thiết bị bảo vệ với đặc điểm tải thực tế. Mức điều chỉnh nhiệt nằm trong khoảng 80–100% dòng định mức, trong khi phần bảo vệ từ tính được thiết lập cố định.

Cơ chế này hỗ trợ MCCB thực hiện hai nhiệm vụ quan trọng: bảo vệ quá tải khi dòng điện vượt ngưỡng trong một khoảng thời gian nhất định và bảo vệ ngắn mạch khi xuất hiện dòng sự cố lớn.

Việc cài đặt bộ trip cần được thực hiện dựa trên tính toán tải, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ của hệ thống, thay vì chỉ lựa chọn theo dòng định mức của MCCB.

Khả năng cắt ngắn mạch 30kA tại 380/415V

Khả năng cắt là một trong những thông số quan trọng khi lựa chọn MCCB cho hệ thống điện. Với BM250-SN 2P 125A, dòng cắt ngắn mạch được công bố ở các mức:

• 30kA tại AC 380/415V
• 50kA tại AC 220/240V
• Ics = 50% Icu

Thông số này cho thấy thiết bị phù hợp với nhiều ứng dụng phân phối điện hạ thế có yêu cầu khả năng xử lý dòng ngắn mạch tương đối cao.

Khi lựa chọn MCCB, kỹ sư cần tính toán hoặc xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo khả năng cắt của thiết bị đáp ứng yêu cầu thực tế của hệ thống.

Thông số kỹ thuật MCCB BM250-SN 2P 125A

Dưới đây là các thông số quan trọng của sản phẩm:

Đáp ứng các tiêu chuẩn kỹ thuật phổ biến

MCCB BM250-SN 2P 125A Shihlin được sản xuất đáp ứng các tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện như:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Việc đáp ứng các tiêu chuẩn kỹ thuật là cơ sở quan trọng để người dùng đánh giá khả năng ứng dụng của MCCB trong các hệ thống điện. Tuy nhiên, để hệ thống hoạt động an toàn, thiết bị vẫn cần được lựa chọn, lắp đặt và vận hành theo đúng thông số kỹ thuật cũng như yêu cầu của từng công trình.

Ứng dụng của MCCB BM250-SN 2P 125A

Nhờ dòng định mức 125A và khả năng cắt ngắn mạch cao, MCCB BM250-SN có thể được sử dụng trong nhiều hệ thống điện hạ thế khác nhau, chẳng hạn như:

• Tủ điện phân phối tổng và tủ điện nhánh.
• Tủ điều khiển máy móc, dây chuyền sản xuất.
• Hệ thống điện nhà máy và nhà xưởng.
• Mạng điện công nghiệp quy mô nhỏ và vừa.
• Hệ thống phân phối điện tại công trình dân dụng.
• Bảo vệ đường dây và thiết bị điện trước quá tải, ngắn mạch.
• Các hệ thống cần MCCB 2P dòng định mức 125A.

Tùy vào đặc điểm tải và sơ đồ hệ thống, kỹ sư cần kiểm tra đầy đủ điện áp, dòng tải, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ trước khi quyết định lựa chọn thiết bị.

Ưu điểm nổi bật của MCCB Shihlin BM250-SN 2P 125A

Sản phẩm sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng thực tế. Khung 250AF mang đến khả năng ứng dụng linh hoạt trong hệ thống phân phối điện; dòng định mức 125A phù hợp với nhiều nhánh tải công nghiệp; khả năng cắt 30kA tại 380/415V đáp ứng các hệ thống có dòng sự cố tương đối lớn.

Ngoài ra, bộ trip chỉnh dòng 0.8–1×In giúp người sử dụng linh hoạt hơn trong quá trình thiết lập bảo vệ. Kết cấu vỏ cách điện, các bộ phận kim loại được xử lý chống ăn mòn và kiểu kết nối bằng kẹp thiết bị đầu cuối cũng hỗ trợ quá trình lắp đặt, vận hành và bảo trì.

Đây là những yếu tố giúp BM250-SN trở thành lựa chọn đáng cân nhắc cho các tủ điện và hệ thống phân phối điện cần MCCB 2P 125A.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-SN

Để đảm bảo hiệu quả bảo vệ, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 125A. Người thiết kế cần xem xét đồng thời nhiều yếu tố như dòng tải thực tế, tiết diện và khả năng chịu dòng của dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến, đặc tính tải và khả năng phối hợp với các thiết bị bảo vệ khác.

Đặc biệt, mức chỉnh dòng 0.8–1×In cần được thiết lập phù hợp với thiết kế hệ thống. Việc lắp đặt, đấu nối và kiểm tra MCCB nên do người có chuyên môn về điện thực hiện, đồng thời tuân thủ tài liệu kỹ thuật của nhà sản xuất và các quy định an toàn điện áp dụng tại công trình.

MCCB BM250-SN 2P 125A 30kA – Lựa chọn phù hợp cho hệ thống điện hạ thế

Với 2 cực, dòng định mức 125A, khung 250AF và khả năng cắt ngắn mạch 30kA tại AC 380/415V, MCCB BM250-SN đáp ứng tốt nhu cầu đóng cắt và bảo vệ trong nhiều hệ thống điện hạ thế.

Khả năng điều chỉnh dòng từ 0.8–1×In, bảo vệ quá tải và ngắn mạch, kết hợp thiết kế chắc chắn và các tiêu chuẩn kỹ thuật như IEC/EN 60947-2 giúp sản phẩm phù hợp cho tủ điện phân phối, bảng điều khiển, nhà máy, nhà xưởng và nhiều ứng dụng công nghiệp khác.

Nếu đang tìm kiếm MCCB 2P 125A, aptomat khối 125A, CB khối Shihlin 125A hoặc thiết bị có khả năng cắt 30kA tại 380/415V, MCCB BM250-SN 2P 125A 30kA Shihlin – mã BM250SN2P125A là một lựa chọn đáng tham khảo dựa trên thông số kỹ thuật và yêu cầu thực tế của hệ thống.
