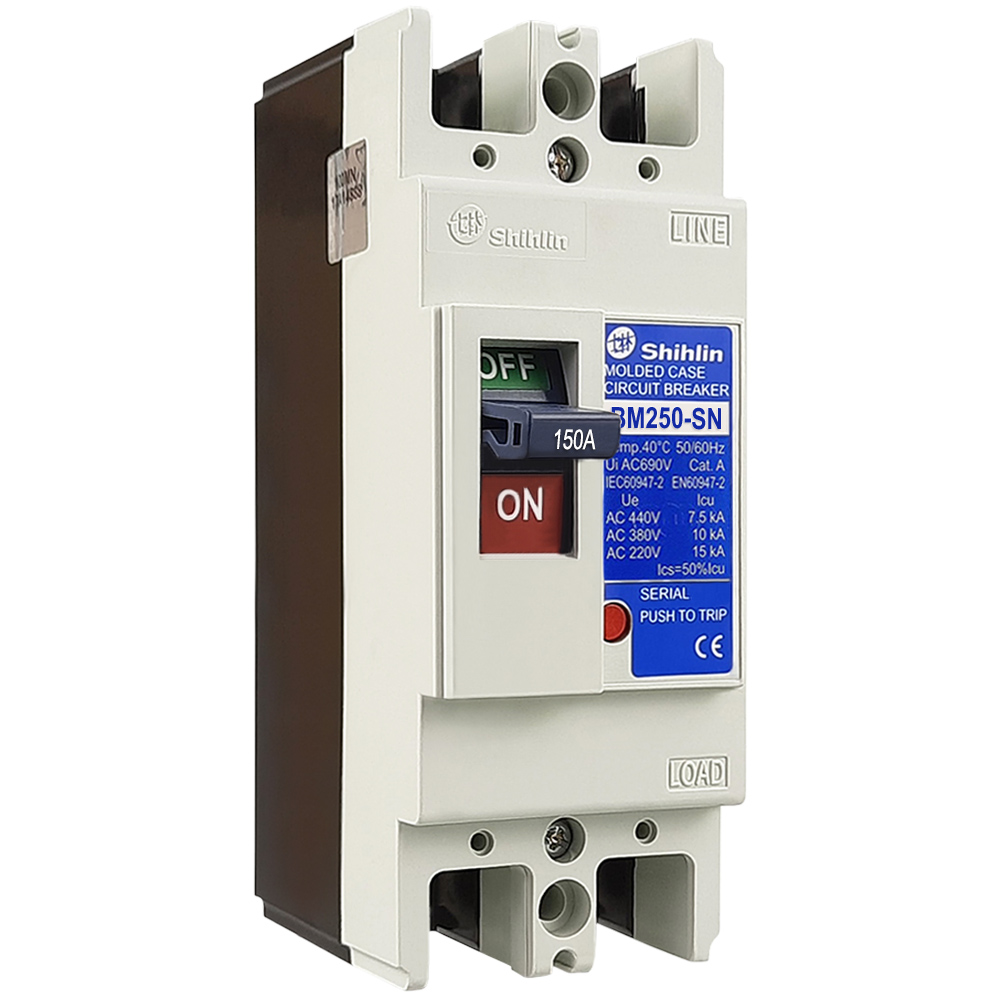

MCCB BM250-SN 2P 150A 30kA Shihlin

Trong hệ thống điện hạ thế, việc lựa chọn thiết bị đóng cắt phù hợp có vai trò quan trọng trong việc bảo vệ đường dây và thiết bị trước các sự cố quá tải, ngắn mạch. MCCB BM250-SN 2P 150A 30kA Shihlin là dòng cầu dao dạng khối được thiết kế cho các hệ thống điện dân dụng, thương mại và công nghiệp có yêu cầu dòng định mức 150A.

Sản phẩm có mã hàng BM250SN2P150A, thuộc dòng BM250-SN của Shihlin, sử dụng khung 250AF, thiết kế 2 cực và khả năng cắt ngắn mạch lên đến 30kA tại điện áp AC 380/415V. Bên cạnh khả năng bảo vệ quá tải và ngắn mạch, MCCB còn được trang bị bộ trip có khả năng chỉnh dòng, giúp người dùng linh hoạt hơn khi thiết lập thông số bảo vệ cho hệ thống.

MCCB BM250-SN 2P 150A 30kA là gì?

MCCB BM250-SN 2P 150A 30kA là thiết bị đóng cắt và bảo vệ mạch điện thuộc thương hiệu Shihlin – Đài Loan. Sản phẩm còn thường được gọi với các tên như Aptomat khối, CB khối, cầu dao dạng khối hoặc MCCB Shihlin 150A.

Thiết bị có dòng điện định mức 150A tại 40°C, sử dụng cấu hình 2P (2 cực) và có khả năng đóng ngắt nguồn điện khi hệ thống xuất hiện tình trạng quá tải hoặc ngắn mạch.

Điểm đáng chú ý của BM250-SN 2P 150A là bộ trip cho phép chỉnh dòng trong khoảng 0.8–1 × In, tương ứng khả năng điều chỉnh nhiệt từ 80–100% dòng định mức. Nhờ đó, thiết bị có thể được thiết lập phù hợp hơn với đặc điểm tải và yêu cầu bảo vệ của từng hệ thống điện.

Thông số kỹ thuật MCCB BM250-SN 2P 150A

Các thông số chính của sản phẩm gồm:

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu với yêu cầu thiết kế của hệ thống trước khi lựa chọn MCCB.

Đặc điểm nổi bật của MCCB BM250-SN 2P 150A Shihlin

Khả năng cắt ngắn mạch 30kA

Một trong những thông số quan trọng khi lựa chọn MCCB là khả năng cắt dòng ngắn mạch. BM250-SN 2P 150A có Icu 30kA tại AC 380/415V và đạt 50kA tại AC 220/240V.

Khả năng này giúp MCCB thực hiện nhiệm vụ ngắt mạch khi xuất hiện dòng sự cố trong phạm vi thông số thiết kế, góp phần hạn chế ảnh hưởng của sự cố đến đường dây và các thiết bị phía sau.

Bộ trip chỉnh dòng 0.8–1 × In

Khác với các thiết bị có ngưỡng bảo vệ cố định, MCCB BM250-SN được trang bị bộ trip cho phép điều chỉnh dòng từ 80–100% dòng định mức.

Với phiên bản 150A, tính năng này mang lại khả năng thiết lập bảo vệ linh hoạt hơn theo tải thực tế. Đây là ưu điểm hữu ích đối với các tủ điện và hệ thống công nghiệp cần phối hợp bảo vệ giữa nhiều thiết bị đóng cắt.

Bảo vệ quá tải và ngắn mạch

MCCB Shihlin BM250-SN thực hiện hai chức năng bảo vệ quan trọng là bảo vệ quá tải và bảo vệ ngắn mạch.

Khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian nhất định hoặc xuất hiện sự cố ngắn mạch, cơ cấu bảo vệ của MCCB sẽ tác động để ngắt mạch theo đặc tính của thiết bị. Điều này góp phần bảo vệ dây dẫn, thiết bị điện và hệ thống phân phối điện.

Kết cấu chắc chắn

Vỏ MCCB được chế tạo từ vật liệu nhựa tổng hợp có khả năng cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng chống ảnh hưởng của hiện tượng ngưng tụ hơi nước.

Thiết kế dạng khối giúp sản phẩm phù hợp với nhiều loại tủ điện và bảng điều khiển.

Lắp đặt và đấu nối thuận tiện

BM250-SN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối trong tủ điện thuận tiện. Kích thước sản phẩm 105 × 165 × 68 mm và trọng lượng khoảng 1.3kg, tạo điều kiện cho kỹ thuật viên bố trí thiết bị trong hệ thống.

Tiêu chuẩn của MCCB BM250-SN

MCCB BM250-SN 2P 150A được sản xuất đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn áp dụng cho máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc xác định rõ tiêu chuẩn sản phẩm là yếu tố quan trọng để kỹ sư, nhà thầu và đơn vị vận hành đánh giá mức độ phù hợp của MCCB với yêu cầu thiết kế hệ thống.

Ứng dụng của MCCB BM250-SN 2P 150A 30kA

Với dòng định mức 150A, khung 250AF và khả năng cắt 30kA tại AC 380/415V, MCCB BM250-SN 2P 150A có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng phổ biến bao gồm:

• Tủ điện phân phối và bảng điều khiển.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Hệ thống điện công nghiệp quy mô nhỏ và vừa.
• Hệ thống điện thương mại và dân dụng có tải phù hợp.
• Bảo vệ đường dây và thiết bị đóng cắt.
• Các nhánh phân phối điện cần MCCB 2P dòng định mức 150A.

Việc lựa chọn MCCB không nên chỉ dựa vào dòng định mức. Kỹ thuật viên cần đồng thời xem xét điện áp hệ thống, dòng tải thực tế, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và yêu cầu phối hợp bảo vệ.

Vì sao nên lựa chọn MCCB Shihlin BM250-SN 2P 150A?

MCCB Shihlin BM250-SN 2P 150A 30kA sở hữu nhiều thông số phù hợp cho các hệ thống điện hạ thế cần một thiết bị bảo vệ dạng khối có khả năng điều chỉnh dòng.

Trước hết, dòng định mức 150A kết hợp khung 250AF đáp ứng nhiều nhu cầu phân phối điện trong tủ điện. Khả năng cắt 30kA tại 380/415VAC giúp sản phẩm phù hợp với các hệ thống có yêu cầu khả năng xử lý dòng sự cố ở mức tương ứng.

Bên cạnh đó, bộ trip điều chỉnh 0.8–1 × In là điểm đáng chú ý, cho phép kỹ thuật viên thiết lập ngưỡng nhiệt trong khoảng 80–100%. Sản phẩm cũng có điện áp cách điện định mức Ui 800VAC và điện áp chịu xung Uimp 8kV.

Việc đáp ứng IEC/EN 60947-2 và các tiêu chuẩn JIS liên quan cũng cung cấp cơ sở kỹ thuật rõ ràng để người dùng đối chiếu khi thiết kế và lựa chọn thiết bị.

Lưu ý khi lựa chọn và sử dụng BM250-SN 2P 150A

Để MCCB phát huy đúng chức năng bảo vệ, cần lựa chọn thiết bị dựa trên tính toán kỹ thuật thay vì chỉ dựa vào công suất hoặc dòng tải ước tính.

Trước khi lắp đặt, nên kiểm tra dòng tải, điện áp, số cực, khả năng cắt ngắn mạch, tiết diện dây dẫn và điều kiện vận hành thực tế. Đặc biệt, khả năng cắt của MCCB phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đối với bộ trip điều chỉnh, thông số cài đặt cần được lựa chọn dựa trên tải và yêu cầu phối hợp bảo vệ. Việc lắp đặt, đấu nối và kiểm tra thiết bị nên được thực hiện bởi nhân sự có chuyên môn về điện và tuân thủ tài liệu kỹ thuật của nhà sản xuất.
