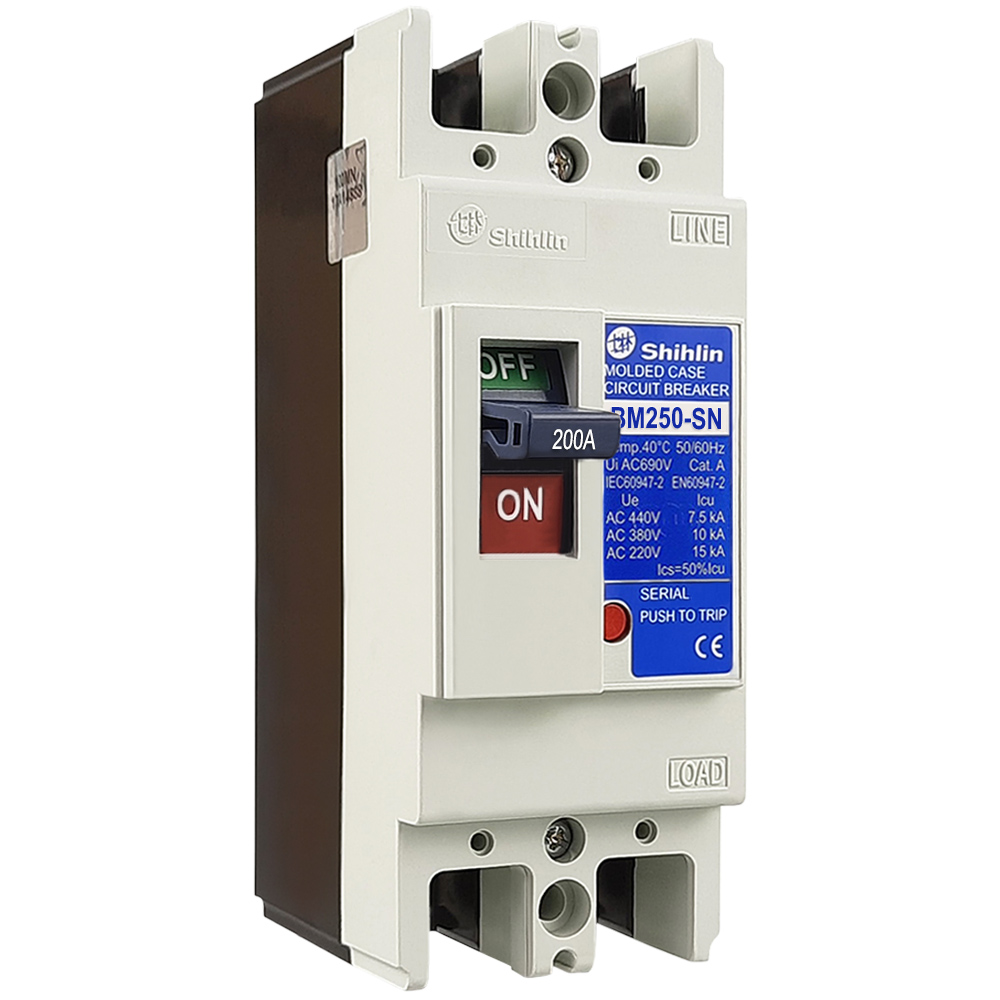

MCCB BM250-SN 2P 200A 30kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt là mạng điện công nghiệp có tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ thiết bị và duy trì khả năng vận hành ổn định. MCCB BM250-SN 2P 200A 30kA Shihlin là dòng cầu dao dạng khối được thiết kế để bảo vệ hệ thống trước các sự cố như quá tải và ngắn mạch.

Sản phẩm có mã hàng BM250SN2P200A, thuộc dòng BM250-SN của Shihlin, sở hữu khung 250AF, dòng điện định mức 200A và khả năng cắt ngắn mạch lên đến 30kA tại AC 380/415V. Đây là lựa chọn phù hợp cho tủ điện, bảng điều khiển, hệ thống phân phối điện nhà máy cũng như nhiều ứng dụng điện dân dụng và công nghiệp.

MCCB BM250-SN 2P 200A 30kA là gì?

MCCB BM250-SN 2P 200A là thiết bị đóng cắt và bảo vệ mạch điện dạng khối, còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng/ngắt nguồn điện và bảo vệ mạch khi xuất hiện tình trạng dòng điện vượt quá giới hạn cho phép hoặc xảy ra sự cố ngắn mạch.

MCCB được thiết kế với 2 cực (2P), dòng định mức 200A tại 40°C, kích thước khung 250AF và tần số hoạt động 50/60Hz. Với các thông số này, sản phẩm có thể đáp ứng nhiều hệ thống điện hạ thế cần thiết bị bảo vệ có dòng tải tương đối lớn.

Một điểm đáng chú ý của BM250-SN 2P 200A là bộ trip có khả năng chỉnh dòng từ 0.8 đến 1 lần In, kết hợp cơ chế điều chỉnh nhiệt và cố định từ tính. Nhờ đó, thiết bị mang lại khả năng thiết lập bảo vệ linh hoạt hơn theo đặc điểm tải thực tế của hệ thống.

Thông số kỹ thuật MCCB BM250-SN 2P 200A

Dưới đây là các thông số quan trọng của sản phẩm:

Các thông số trên giúp kỹ sư, đơn vị thi công và người vận hành dễ dàng đối chiếu với yêu cầu kỹ thuật của tủ điện trước khi lựa chọn MCCB.

Đặc điểm nổi bật của MCCB BM250-SN 2P 200A Shihlin

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng nhất của MCCB Shihlin BM250-SN 2P 200A là bảo vệ hệ thống điện trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện vượt quá ngưỡng bảo vệ được thiết lập, MCCB có khả năng tác động ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố đến dây dẫn và các thiết bị điện phía sau. Đây là yếu tố quan trọng đối với những hệ thống cần vận hành liên tục như nhà máy, xưởng sản xuất và hệ thống phân phối điện.

Khả năng cắt ngắn mạch 30kA

Tại điện áp AC 380/415V, MCCB BM250-SN có khả năng cắt ngắn mạch 30kA. Trong khi đó, tại AC 220/240V, khả năng cắt đạt 50kA.

Khả năng cắt là một trong những thông số cần đặc biệt quan tâm khi lựa chọn MCCB. Thiết bị phải có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt để đáp ứng yêu cầu bảo vệ của hệ thống.

Bộ trip có khả năng chỉnh dòng 0.8~1×In

BM250-SN 2P 200A được trang bị bộ trip có thể điều chỉnh dòng trong khoảng 0.8~1×In. Với dòng định mức In = 200A, đặc tính này cho phép người thiết kế hệ thống có thêm khả năng thiết lập mức bảo vệ phù hợp với tải.

Thiết bị đồng thời hỗ trợ điều chỉnh nhiệt trong phạm vi 80–100% và sử dụng cơ chế từ tính cố định. Đây là đặc điểm hữu ích khi MCCB được ứng dụng trong những hệ thống có yêu cầu bảo vệ tải cụ thể.

Kết cấu chắc chắn, phù hợp môi trường điện công nghiệp

Vỏ MCCB được sản xuất từ nhựa tổng hợp có khả năng cách điện, trong khi các bộ phận kim loại chính được xử lý chống ăn mòn. Sản phẩm cũng có giải pháp bảo vệ chống ngưng tụ hơi nước cho các phụ kiện.

Những đặc điểm này góp phần nâng cao độ ổn định của thiết bị khi được lắp đặt trong tủ điện và sử dụng trong các môi trường công nghiệp phù hợp với thông số kỹ thuật của nhà sản xuất.

Lắp đặt và đấu nối thuận tiện

MCCB sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối trong tủ điện thuận tiện hơn. Kích thước sản phẩm 105 × 165 × 68 mm và trọng lượng khoảng 1.3kg, thuận lợi cho việc bố trí trong nhiều loại tủ điện hạ thế.

Tiêu chuẩn của MCCB Shihlin BM250-SN

Theo thông tin kỹ thuật của sản phẩm, MCCB BM250-SN được sản xuất đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Việc tham chiếu các tiêu chuẩn kỹ thuật giúp kỹ sư và đơn vị thiết kế có thêm cơ sở đánh giá khả năng phù hợp của thiết bị với yêu cầu của từng công trình.

Tuy nhiên, khi lựa chọn MCCB cho một hệ thống cụ thể, không nên chỉ dựa vào dòng định mức. Các yếu tố như điện áp hệ thống, dòng ngắn mạch dự kiến, đặc tính tải, tiết diện dây dẫn, phương pháp phối hợp bảo vệ và điều kiện môi trường cũng cần được xem xét đồng thời.

Ứng dụng của MCCB BM250-SN 2P 200A

Với dòng định mức 200A và khả năng cắt 30kA tại AC 380/415V, MCCB BM250-SN 2P 200A Shihlin có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển máy móc, thiết bị.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Mạng lưới điện công nghiệp.
• Hệ thống điện cho công trình dân dụng có tải phù hợp.
• Hệ thống điện công nghiệp nhỏ và vừa.
• Các nhánh phân phối cần bảo vệ quá tải và ngắn mạch.

Tùy từng công trình, MCCB có thể được bố trí tại đầu nguồn hoặc các nhánh phân phối. Việc lựa chọn vị trí và thông số cài đặt nên dựa trên tính toán kỹ thuật để đảm bảo khả năng phối hợp bảo vệ với các thiết bị khác trong hệ thống.

Vì sao nên lựa chọn MCCB BM250-SN 2P 200A?

Một trong những ưu điểm đáng chú ý của model này là sự kết hợp giữa dòng định mức 200A, khung 250AF và khả năng cắt 30kA. Đây là cấu hình phù hợp với nhiều hệ thống phân phối điện cần mức bảo vệ cao hơn so với các dòng MCCB có khả năng cắt thấp.

Ngoài ra, khả năng chỉnh dòng 0.8~1×In giúp BM250-SN linh hoạt hơn trong quá trình thiết kế và thiết lập hệ thống bảo vệ. Vỏ cách điện bằng nhựa tổng hợp, các chi tiết kim loại chính được xử lý chống ăn mòn và phương thức kết nối bằng kẹp đầu cuối cũng hỗ trợ quá trình lắp đặt, sử dụng và bảo trì.

Shihlin là thương hiệu thiết bị điện có xuất xứ Đài Loan. Khi lựa chọn sản phẩm, người mua nên kiểm tra đúng mã BM250SN2P200A, dòng định mức, số cực và khả năng cắt để tránh nhầm lẫn với các model BM250-SN có mức dòng khác.

Lưu ý khi lựa chọn và lắp đặt MCCB BM250-SN 2P 200A

Để MCCB phát huy đúng chức năng bảo vệ, việc lựa chọn không nên chỉ căn cứ vào thông số 200A. Người thiết kế cần xác định dòng tải thực tế, khả năng chịu dòng của dây dẫn, dòng ngắn mạch tại điểm lắp đặt và yêu cầu phối hợp với các thiết bị bảo vệ phía trước hoặc phía sau.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với dòng sự cố dự kiến của hệ thống. Việc lắp đặt, đấu nối và thiết lập bộ trip cũng nên được thực hiện bởi nhân sự có chuyên môn về điện, tuân thủ tài liệu kỹ thuật của nhà sản xuất và các tiêu chuẩn an toàn áp dụng cho công trình.
