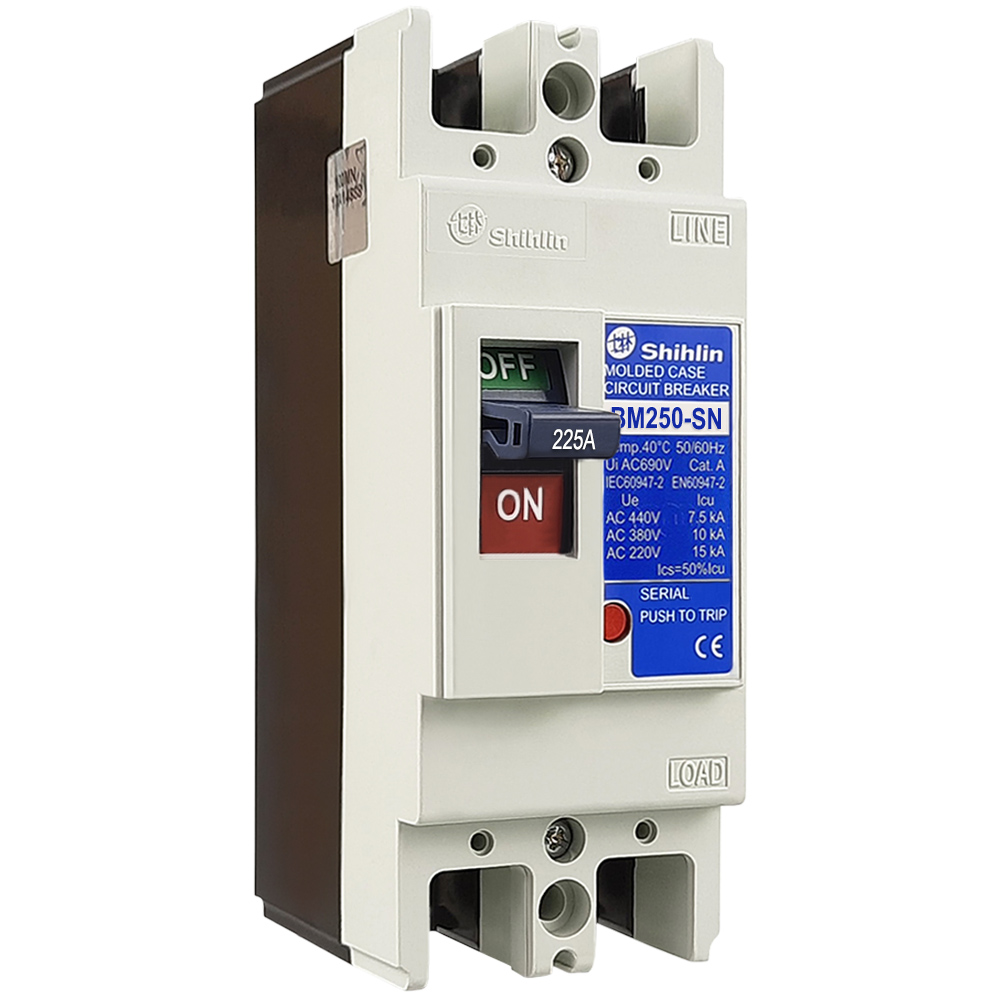

MCCB BM250-SN 2P 225A 30kA Shihlin
Mô tả sản phẩm
Trong các hệ thống điện hạ thế, đặc biệt là mạng điện công nghiệp có tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ đường dây và thiết bị khi xảy ra quá tải hoặc ngắn mạch. MCCB BM250-SN 2P 225A 30kA Shihlin, mã sản phẩm BM250SN2P225A, là dòng cầu dao dạng khối được thiết kế cho nhu cầu đóng cắt và bảo vệ hệ thống điện với dòng định mức 225A.
Sản phẩm thuộc dòng BM250-SN của Shihlin, có kích thước khung 250AF, cấu hình 2 cực, khả năng cắt ngắn mạch 30kA tại điện áp AC 380/415V và được trang bị bộ trip có khả năng chỉnh dòng. Nhờ đó, MCCB phù hợp với nhiều hệ thống phân phối điện tại nhà máy, tủ điện, bảng điều khiển và các ứng dụng điện hạ thế.
MCCB BM250-SN 2P 225A 30kA là gì?
MCCB BM250-SN 2P 225A 30kA là thiết bị đóng cắt dạng khối – Molded Case Circuit Breaker – của thương hiệu Shihlin, xuất xứ Đài Loan. Sản phẩm còn thường được gọi bằng những tên quen thuộc như aptomat khối, CB khối hoặc cầu dao dạng khối.
Thiết bị có dòng điện định mức 225A tại 40°C, sử dụng 2 cực (2P) và hoạt động ở tần số 50/60Hz. Chức năng chính của MCCB là đóng cắt mạch điện, đồng thời bảo vệ hệ thống trước các sự cố như quá tải và ngắn mạch.
Với khả năng cắt ngắn mạch lên tới 30kA tại AC 380/415V và 50kA tại AC 220/240V, sản phẩm đáp ứng nhu cầu bảo vệ cho nhiều hệ thống điện có yêu cầu dòng tải tương đối lớn.
Thông số kỹ thuật MCCB BM250-SN 2P 225A
Các thông số chính của MCCB Shihlin BM250-SN 2P 225A gồm:
- Mã hàng: BM250SN2P225A
- Dòng sản phẩm: BM250-SN
- Kích thước khung: 250AF
- Số cực: 2P
- Dòng điện định mức (In): 225A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức (Ui): 800VAC
- Điện áp hoạt động định mức (Ue): 500VAC
- Điện áp xung định mức (Uimp): 8kV
- Khả năng cắt ngắn mạch tại AC 380/415V: 30kA
- Khả năng cắt ngắn mạch tại AC 220/240V: 50kA
- Ics: 50% Icu
- Bộ Trip: Chỉnh dòng 0.8–1 × In, điều chỉnh nhiệt, cố định từ tính
- Kiểu kết nối: Kẹp thiết bị đầu cuối
- Kích thước: 105 × 165 × 68 mm
- Trọng lượng: Khoảng 1,3kg
- Thương hiệu: Shihlin
- Xuất xứ: Đài Loan
- Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
Các thông số trên giúp kỹ sư, đơn vị thi công và người phụ trách hệ thống điện dễ dàng đánh giá khả năng tương thích của MCCB với tải, điện áp và yêu cầu bảo vệ thực tế.
Khả năng bảo vệ quá tải và ngắn mạch
Một trong những chức năng quan trọng nhất của MCCB BM250-SN 2P 225A là bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch.
Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, cơ cấu bảo vệ của MCCB sẽ tác động nhằm ngắt mạch, hạn chế nguy cơ nhiệt độ đường dây tăng cao và ảnh hưởng đến các thiết bị điện phía sau.
Trong trường hợp xảy ra ngắn mạch, dòng sự cố có thể tăng lên rất lớn trong thời gian ngắn. Với khả năng cắt 30kA tại AC 380/415V, BM250-SN 225A có thể được xem xét sử dụng tại những vị trí mà dòng ngắn mạch dự kiến nằm trong giới hạn kỹ thuật của thiết bị.
Việc lựa chọn MCCB vẫn cần dựa trên tính toán dòng tải, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và yêu cầu phối hợp bảo vệ của toàn hệ thống.
Bộ trip chỉnh dòng 0.8–1 × In linh hoạt
Điểm đáng chú ý của BM250SN2P225A là bộ trip cho phép chỉnh dòng trong khoảng 0.8–1 × In và có khả năng điều chỉnh nhiệt.
Với dòng định mức In = 225A, khả năng điều chỉnh giúp thiết bị linh hoạt hơn khi được đưa vào các hệ thống có yêu cầu bảo vệ khác nhau. Đây là lợi thế so với những thiết bị chỉ có một mức bảo vệ cố định, đặc biệt trong quá trình thiết kế hoặc hiệu chỉnh tủ điện.
Phần bảo vệ từ tính được thiết kế cố định, hỗ trợ thiết bị phản ứng với các sự cố dòng điện lớn theo đặc tính kỹ thuật của nhà sản xuất.
Khi cài đặt bộ trip, người vận hành cần căn cứ vào thiết kế hệ thống và thông số dây dẫn thay vì tùy ý tăng mức dòng để tránh hiện tượng MCCB tác động.
Thiết kế chắc chắn, phù hợp môi trường điện công nghiệp
MCCB BM250-SN sử dụng vỏ hộp cách điện bằng vật liệu nhựa tổng hợp, giúp cách ly các bộ phận mang điện và tạo thành kết cấu dạng khối chắc chắn.
Các thành phần kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Những đặc điểm này giúp thiết bị phù hợp hơn với yêu cầu vận hành lâu dài trong các tủ điện và môi trường công nghiệp.
Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện.
Với kích thước 105 × 165 × 68 mm và trọng lượng khoảng 1,3kg, người thiết kế có thể chủ động bố trí không gian lắp đặt và khoảng cách an toàn trong tủ.
Tuân thủ các tiêu chuẩn kỹ thuật
Đối với thiết bị đóng cắt và bảo vệ điện, tiêu chuẩn kỹ thuật là một yếu tố cần được quan tâm khi lựa chọn sản phẩm.
MCCB BM250-SN 2P 225A Shihlin được sản xuất theo các tiêu chuẩn được công bố gồm:
IEC/EN 60947-2 – tiêu chuẩn liên quan đến máy cắt điện trong nhóm thiết bị đóng cắt và điều khiển hạ áp.
Bên cạnh đó, sản phẩm đáp ứng JIS 8370 và JIS 8201-2, góp phần tạo cơ sở kỹ thuật để người dùng đánh giá và lựa chọn thiết bị cho từng hệ thống cụ thể.
Việc sử dụng MCCB có thông số và tiêu chuẩn rõ ràng đặc biệt quan trọng đối với tủ điện công nghiệp, nơi yêu cầu về khả năng đóng cắt và phối hợp bảo vệ cần được xác định ngay từ giai đoạn thiết kế.
Ứng dụng của MCCB BM250-SN 2P 225A 30kA
Nhờ dòng định mức 225A cùng khả năng cắt ngắn mạch cao, MCCB Shihlin BM250-SN 2P 225A 30kA có thể được sử dụng trong nhiều hệ thống điện hạ thế.
Thiết bị phù hợp để bảo vệ bảng điện, tủ phân phối, thiết bị đóng cắt và hệ thống điện trong nhà máy. MCCB cũng có thể được sử dụng trong mạng điện công nghiệp, hệ thống điện của xưởng sản xuất, công trình và một số hệ thống điện dân dụng hoặc công nghiệp quy mô phù hợp.
Tùy cấu trúc hệ thống, MCCB có thể đảm nhiệm vai trò thiết bị đóng cắt cho một nhánh tải hoặc một khu vực phân phối điện.
Vì sao nên lựa chọn MCCB BM250-SN 2P 225A Shihlin?
BM250-SN 225A sở hữu sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch và bộ trip có thể điều chỉnh. Đây là những yếu tố cần thiết khi lựa chọn MCCB cho hệ thống phân phối điện.
Một số ưu điểm đáng chú ý gồm khả năng bảo vệ quá tải và ngắn mạch, dòng định mức 225A, khả năng cắt 30kA tại AC 380/415V, bộ trip chỉnh dòng 0.8–1 × In, khung 250AF và cấu hình 2P.
Bên cạnh đó, sản phẩm thuộc thương hiệu Shihlin và có thông số kỹ thuật rõ ràng, giúp kỹ sư dễ dàng đối chiếu với yêu cầu thiết kế.
Lưu ý khi lựa chọn và lắp đặt BM250SN2P225A
Để MCCB phát huy đúng chức năng bảo vệ, người sử dụng không nên chỉ lựa chọn thiết bị dựa trên dòng định mức 225A. Cần đồng thời xem xét điện áp hệ thống, dòng tải thực tế, tiết diện dây dẫn, dòng ngắn mạch dự kiến tại điểm lắp đặt và đặc tính của thiết bị phía sau.
Khả năng cắt của MCCB phải đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp. Đồng thời, mức chỉnh dòng của bộ trip cần được thiết lập phù hợp với khả năng chịu tải của dây dẫn và yêu cầu bảo vệ.
Đối với các hệ thống điện công nghiệp quan trọng, việc lựa chọn, lắp đặt và hiệu chỉnh MCCB nên được thực hiện bởi kỹ sư hoặc kỹ thuật viên điện có chuyên môn.
