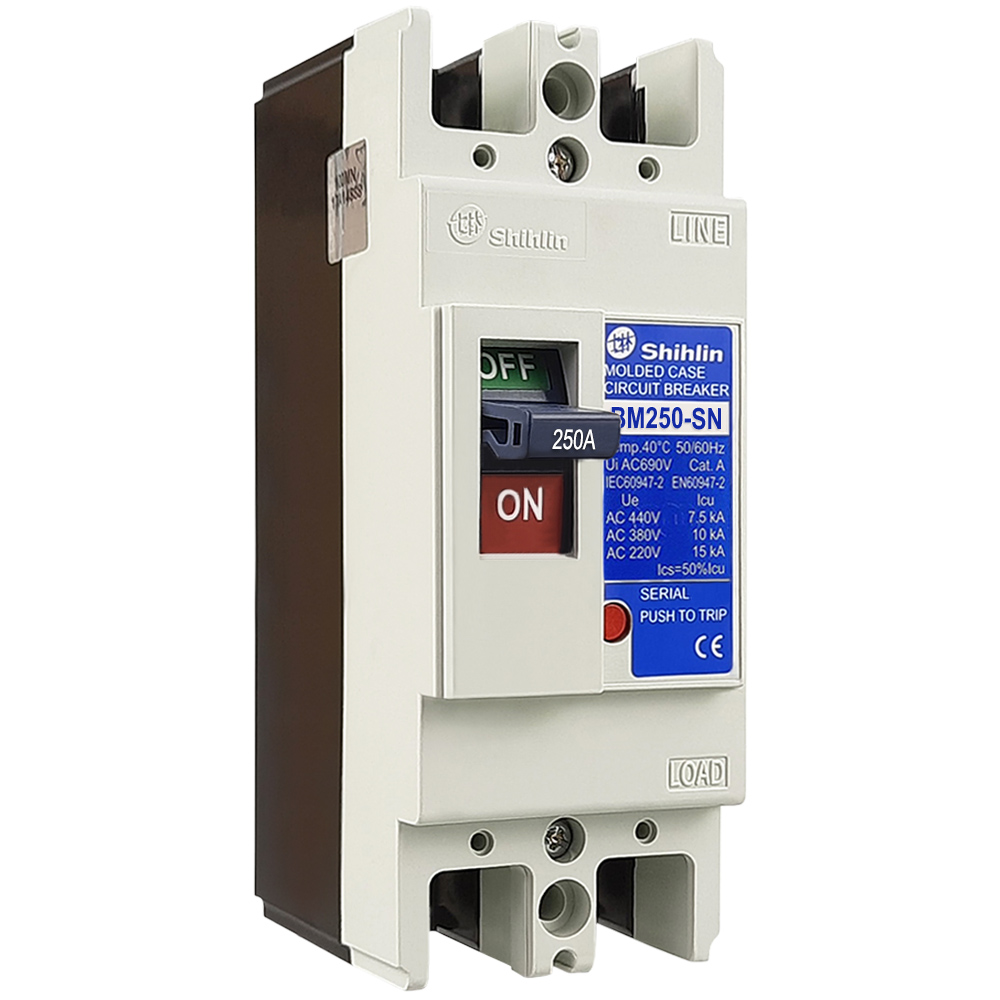

MCCB BM250-SN 2P 250A 30kA Shihlin

MCCB BM250-SN 2P 250A 30kA Shihlin là cầu dao dạng khối 2 cực thuộc dòng BM250-SN, được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Với dòng điện định mức 250A, khung 250AF và khả năng cắt ngắn mạch 30kA tại AC 380/415V, sản phẩm phù hợp với tủ điện, bảng điều khiển và nhiều hệ thống phân phối điện hạ thế trong nhà máy, công trình và ứng dụng công nghiệp.

Sản phẩm có mã hàng BM250SN2P250A, sử dụng bộ trip có khả năng chỉnh dòng từ 0.8~1*In, giúp người dùng linh hoạt thiết lập mức bảo vệ theo đặc điểm tải thực tế. Bên cạnh khả năng bảo vệ điện, MCCB còn được thiết kế với vỏ cách điện bằng nhựa tổng hợp, các bộ phận kim loại chính được xử lý chống ăn mòn, góp phần nâng cao độ bền trong quá trình vận hành.

MCCB BM250-SN 2P 250A 30kA là gì?

MCCB là viết tắt của Molded Case Circuit Breaker, thường được gọi tại Việt Nam bằng các tên như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng cắt mạch điện và tự động ngắt khi phát hiện các điều kiện bất thường vượt quá ngưỡng bảo vệ.

MCCB BM250-SN 2P 250A của Shihlin được thiết kế với 2 cực (2P), dòng định mức 250A tại nhiệt độ 40°C. Thiết bị có điện áp hoạt động định mức Ue 500VAC và điện áp cách điện định mức Ui lên đến 800VAC.

Một trong những thông số quan trọng của model này là khả năng cắt dòng ngắn mạch. MCCB đạt 30kA tại AC 380/415V và lên đến 50kA tại AC 220/240V, đáp ứng nhu cầu bảo vệ cho nhiều mạng điện hạ thế có dòng tải tương đối lớn.

Thông số kỹ thuật MCCB BM250-SN 2P 250A

Dưới đây là những thông số kỹ thuật chính của sản phẩm:

Các thông số trên là cơ sở quan trọng để kỹ sư, đơn vị thi công và người phụ trách hệ thống điện đánh giá mức độ phù hợp của MCCB với tải và điều kiện vận hành thực tế.

Đặc điểm nổi bật của MCCB BM250-SN 2P 250A Shihlin

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng nhất của MCCB BM250-SN 2P 250A 30kA là bảo vệ mạch điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn bảo vệ, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của sự cố tới dây dẫn và các thiết bị phía sau.

Với khả năng cắt ngắn mạch 30kA tại điện áp AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện công nghiệp và mạng phân phối hạ thế phù hợp với thông số thiết kế.

Bộ trip có thể chỉnh dòng 0.8~1*In

BM250-SN 2P 250A được trang bị bộ trip chỉnh dòng từ 0.8~1*In, tương ứng khoảng 80–100% dòng điện định mức. Khả năng điều chỉnh này giúp người thiết kế hoặc kỹ thuật viên thiết lập mức bảo vệ phù hợp hơn với đặc điểm của từng hệ thống.

Thiết bị sử dụng cơ chế điều chỉnh nhiệt và cố định từ tính, hỗ trợ bảo vệ khi xảy ra quá tải kéo dài cũng như sự cố dòng điện tăng cao đột ngột.

Khả năng cách điện tốt

Vỏ MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, giúp cách ly các bộ phận mang điện với môi trường bên ngoài. Sản phẩm có điện áp cách điện định mức Ui 800VAC và điện áp chịu xung định mức Uimp 8kV.

Đây là những thông số cần được xem xét khi lựa chọn thiết bị bảo vệ cho tủ điện và hệ thống phân phối điện.

Chú trọng độ bền trong môi trường vận hành

Các phần kim loại chính của MCCB được xử lý chống ăn mòn, đồng thời phụ kiện được thiết kế để hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước. Những đặc điểm này giúp thiết bị phù hợp hơn với môi trường lắp đặt trong tủ điện và các hệ thống công nghiệp.

Lắp đặt và đấu nối thuận tiện

MCCB BM250-SN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối trong tủ điện. Kích thước 105 x 165 x 68 mm giúp kỹ thuật viên chủ động bố trí không gian khi thiết kế tủ.

Tiêu chuẩn của MCCB BM250-SN 2P 250A

Một yếu tố cần quan tâm khi lựa chọn thiết bị đóng cắt là tiêu chuẩn kỹ thuật mà sản phẩm đáp ứng. Theo thông tin kỹ thuật của sản phẩm, BM250-SN được sản xuất phù hợp với các tiêu chuẩn:

• IEC/EN 60947-2 dành cho máy cắt hạ áp.
• JIS 8370 và JIS 8201-2 liên quan đến thiết bị đóng cắt và bảo vệ mạch điện.

Việc xem xét tiêu chuẩn cùng các thông số như dòng định mức, điện áp, khả năng cắt ngắn mạch và đặc tính trip giúp người dùng lựa chọn MCCB phù hợp hơn với yêu cầu thiết kế hệ thống.

Ứng dụng của MCCB BM250-SN 2P 250A 30kA

Nhờ dòng điện định mức 250A và khả năng cắt ngắn mạch tương đối cao, MCCB BM250-SN có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển điện.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Hệ thống phân phối điện cho máy móc, dây chuyền sản xuất.
• Các mạng điện công nghiệp và công nghiệp quy mô nhỏ.
• Một số hệ thống điện công trình hoặc dân dụng có thông số kỹ thuật phù hợp.

Khi lựa chọn MCCB, không nên chỉ dựa vào dòng định mức 250A. Người thiết kế cần đồng thời xem xét dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến tại điểm lắp đặt, khả năng phối hợp bảo vệ và điều kiện môi trường.

Vì sao nên lựa chọn MCCB BM250-SN 2P 250A?

Điểm đáng chú ý của model BM250SN2P250A nằm ở sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch và bộ trip có thể điều chỉnh.

Với khung 250AF và dòng định mức 250A, thiết bị phù hợp cho các nhánh điện có yêu cầu tải lớn hơn so với những MCCB khung nhỏ. Khả năng chỉnh dòng 0.8~1*In giúp tăng tính linh hoạt khi cài đặt bảo vệ.

Bên cạnh đó, mức cắt 30kA tại AC 380/415V là thông số đáng quan tâm đối với hệ thống điện công nghiệp, nơi dòng sự cố có thể lớn hơn đáng kể so với mạng điện dân dụng thông thường.

Sản phẩm thuộc thương hiệu Shihlin, thương hiệu thiết bị điện có xuất xứ Đài Loan, đồng thời được thiết kế theo các tiêu chuẩn kỹ thuật quốc tế và JIS nêu trên.

Lưu ý khi lựa chọn và lắp đặt MCCB 250A

Để MCCB phát huy đúng chức năng bảo vệ, việc lựa chọn thiết bị cần dựa trên tính toán kỹ thuật thay vì chỉ chọn theo dòng tải danh nghĩa.

Trước khi lắp đặt, cần xác định dòng điện làm việc của tải, đảm bảo dòng định mức và mức chỉnh trip phù hợp. Khả năng cắt Icu của MCCB cũng cần đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Khi đấu nối, đầu cáp và điểm tiếp xúc phải được siết đúng kỹ thuật để hạn chế phát nhiệt tại đầu cực. Tủ điện cũng cần đảm bảo điều kiện thông gió, khoảng cách an toàn và môi trường vận hành phù hợp.

Đối với hệ thống điện công nghiệp có nhiều cấp bảo vệ, việc phối hợp MCCB với các thiết bị bảo vệ phía trên và phía dưới nên được tính toán bởi kỹ sư điện hoặc đơn vị chuyên môn.
