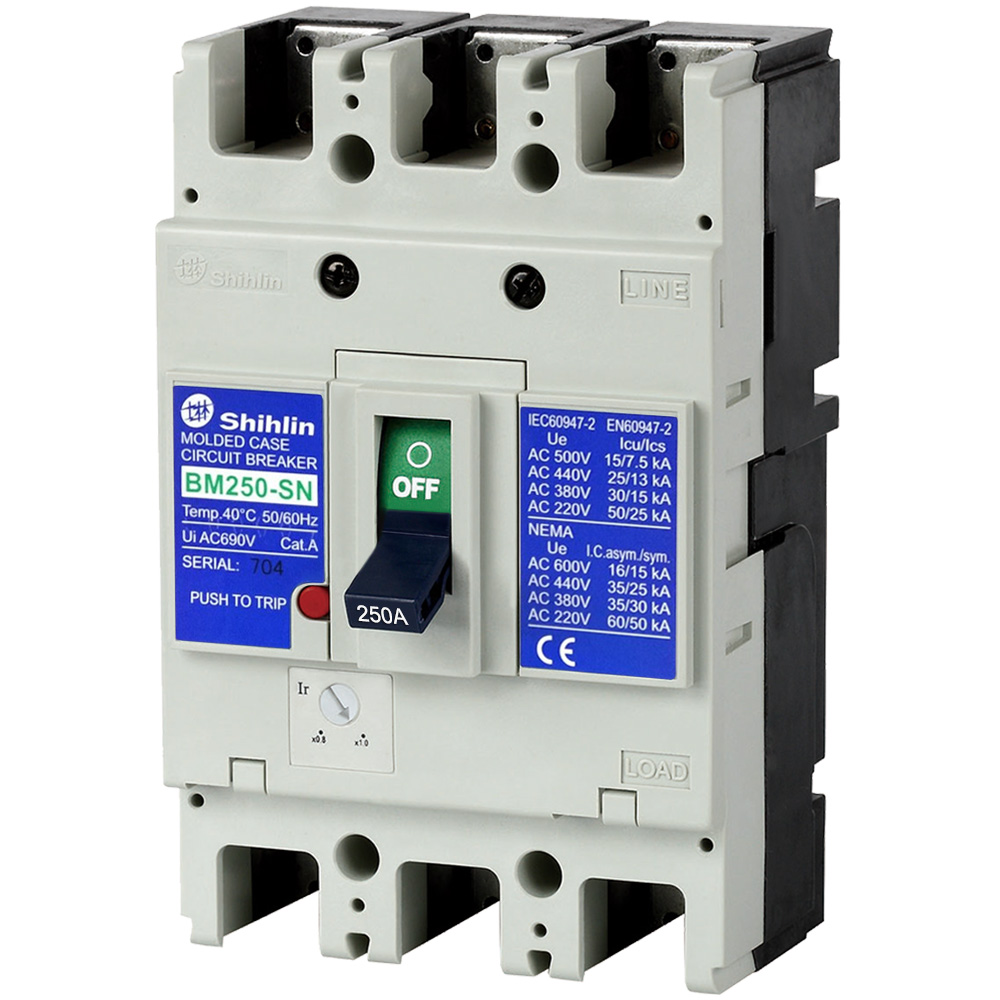

MCCB BM250-SN 3P 250A 30kA Shihlin

Trong hệ thống điện hạ thế, đặc biệt tại nhà máy, xưởng sản xuất, tủ phân phối và các công trình công nghiệp, việc lựa chọn thiết bị bảo vệ phù hợp có vai trò quan trọng đối với độ an toàn và ổn định của toàn bộ hệ thống. MCCB BM250-SN 3P 250A 30kA Shihlin là mẫu aptomat khối 3 pha thuộc dòng BM250-SN, được thiết kế để bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch.

Sản phẩm có dòng điện định mức 250A, khung 250AF, khả năng cắt ngắn mạch 30kA tại AC 380/415V, kết hợp bộ trip có khả năng chỉnh dòng và chỉnh nhiệt. Đây là lựa chọn phù hợp cho nhiều hệ thống điện công nghiệp, tủ điện phân phối và mạng điện hạ thế cần khả năng bảo vệ linh hoạt.

Tổng quan MCCB BM250-SN 3P 250A 30kA

MCCB BM250-SN 3P 250A là cầu dao dạng khối của thương hiệu Shihlin, xuất xứ Đài Loan. Sản phẩm còn thường được gọi với các tên như aptomat khối, CB khối hoặc cầu dao dạng khối.

MCCB được thiết kế với 3 cực (3P), phù hợp cho hệ thống điện 3 pha. Dòng điện định mức của thiết bị đạt 250A tại nhiệt độ 40°C, trong khi kích thước khung đạt 250AF.

Điểm đáng chú ý của BM250-SN là khả năng điều chỉnh bộ trip. Người sử dụng có thể chỉnh dòng trong phạm vi 0.8–1 x In và chỉnh nhiệt trong khoảng 80–100%, giúp thiết bị linh hoạt hơn khi phối hợp với tải và yêu cầu bảo vệ thực tế của hệ thống.

Với khả năng cắt ngắn mạch 30kA tại AC 380/415V và lên đến 50kA tại AC 220/240V, MCCB BM250-SN 3P 250A đáp ứng nhu cầu bảo vệ tại nhiều hệ thống điện hạ thế.

Thông số kỹ thuật MCCB BM250-SN 3P 250A

Các thông số kỹ thuật chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM250-SN 3P 250A 30kA
• Mã hàng: BM250SN3P250A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 250AF
• Số cực: 3P
• Tần số hoạt động: 50/60Hz
• Dòng điện định mức (In): 250A tại 40°C
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt tại AC 380/415V: 30kA
• Khả năng cắt tại AC 220/240V: 50kA
• Ics: 50% Icu
• Bộ trip: chỉnh dòng 0.8–1 x In, chỉnh nhiệt 80–100%, cố định từ tính
• Kiểu kết nối: kẹp thiết bị đầu cuối
• Kích thước: 105 x 165 x 68 mm
• Trọng lượng: khoảng 1,5kg

Những thông số trên giúp kỹ sư, đơn vị thiết kế và thi công điện dễ dàng đánh giá khả năng tương thích của MCCB với hệ thống trước khi lựa chọn.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM250-SN 3P 250A là bảo vệ hệ thống trước hiện tượng quá tải và ngắn mạch.

Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, MCCB có nhiệm vụ ngắt mạch nhằm hạn chế nguy cơ dây dẫn và thiết bị điện bị quá nhiệt. Điều này đặc biệt quan trọng trong hệ thống điện công nghiệp, nơi nhiều máy móc có thể hoạt động đồng thời với công suất lớn.

Đối với sự cố ngắn mạch, dòng điện có thể tăng rất nhanh trong thời gian cực ngắn. BM250-SN có khả năng cắt ngắn mạch 30kA tại điện áp AC 380/415V, hỗ trợ cô lập mạch điện gặp sự cố và hạn chế ảnh hưởng đến các thiết bị khác trong hệ thống.

Bộ trip điều chỉnh linh hoạt

Một ưu điểm đáng chú ý của BM250SN3P250A là bộ trip có khả năng điều chỉnh.

Thiết bị cho phép chỉnh dòng từ 0.8 đến 1 lần dòng định mức In. Với In = 250A, khả năng điều chỉnh này giúp người thiết kế có thêm sự linh hoạt trong quá trình phối hợp bảo vệ.

Bên cạnh đó, mức chỉnh nhiệt 80–100% hỗ trợ thiết lập ngưỡng bảo vệ phù hợp với đặc điểm tải. Bộ phận từ tính được thiết kế cố định để thực hiện chức năng bảo vệ khi xuất hiện dòng sự cố lớn.

Khả năng điều chỉnh này đặc biệt hữu ích trong các tủ điện công nghiệp, nơi yêu cầu bảo vệ có thể khác nhau tùy theo dây dẫn, tải và phương án phối hợp giữa các thiết bị đóng cắt.

Thiết kế chắc chắn, thuận tiện lắp đặt

MCCB BM250-SN sử dụng vỏ hộp cách điện làm từ nhựa tổng hợp, giúp cách ly các bộ phận mang điện và hỗ trợ đảm bảo an toàn trong quá trình vận hành.

Các phần kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện có giải pháp bảo vệ chống hiện tượng ngưng tụ hơi nước. Đây là những đặc điểm hữu ích khi thiết bị được sử dụng lâu dài trong môi trường tủ điện.

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối và lắp đặt thuận tiện. Với kích thước khoảng 105 x 165 x 68mm và trọng lượng 1,5kg, thiết bị phù hợp để tích hợp vào nhiều loại tủ điện và bảng phân phối.

Tiêu chuẩn kỹ thuật của MCCB Shihlin BM250-SN

MCCB BM250-SN được sản xuất đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Việc tuân thủ các tiêu chuẩn kỹ thuật liên quan đến thiết bị đóng cắt hạ áp là yếu tố quan trọng khi lựa chọn MCCB cho các dự án điện. Người thiết kế có thể dựa trên thông số của thiết bị kết hợp với yêu cầu thực tế của hệ thống để tính toán và lựa chọn phương án bảo vệ phù hợp.

Tuy nhiên, MCCB không nên được lựa chọn chỉ dựa trên dòng điện 250A. Cần đồng thời xem xét điện áp hệ thống, dòng tải thực tế, tiết diện dây dẫn, dòng ngắn mạch dự kiến tại điểm lắp đặt, điều kiện môi trường và yêu cầu phối hợp bảo vệ.

Ứng dụng của MCCB BM250-SN 3P 250A

Nhờ cấu hình 3P – 250A – 30kA, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối tổng và tủ điện phân phối nhánh.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Bảng điều khiển và hệ thống thiết bị đóng cắt.
• Mạng điện hạ thế trong các công trình.
• Hệ thống điện công nghiệp quy mô nhỏ và vừa.
• Các mạch điện 3 pha cần bảo vệ quá tải và ngắn mạch.

Trong thực tế, vị trí và phương án sử dụng MCCB cần được xác định dựa trên tính toán kỹ thuật của từng công trình để đảm bảo khả năng bảo vệ phù hợp.

Vì sao MCCB BM250-SN 3P 250A đáng cân nhắc?

MCCB BM250-SN 3P 250A 30kA Shihlin sở hữu sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch và bộ trip có thể điều chỉnh.

Thứ nhất, dòng định mức 250A đáp ứng nhiều hệ thống phân phối điện có tải tương đối lớn.

Thứ hai, khả năng cắt 30kA tại AC 380/415V phù hợp với nhiều ứng dụng điện công nghiệp cần khả năng xử lý dòng sự cố cao hơn các dòng MCCB thông thường có mức cắt thấp.

Thứ ba, khả năng chỉnh dòng 0.8–1 x In và chỉnh nhiệt 80–100% giúp tăng tính linh hoạt khi thiết kế bảo vệ.

Cuối cùng, sản phẩm đến từ Shihlin và đáp ứng các tiêu chuẩn IEC/EN, JIS liên quan, phù hợp cho các dự án yêu cầu thiết bị đóng cắt có thông số kỹ thuật rõ ràng.

Lưu ý khi lựa chọn và sử dụng BM250SN3P250A

Để MCCB phát huy đúng chức năng, người dùng nên xác định chính xác dòng tải và dòng ngắn mạch dự kiến tại vị trí lắp đặt. Khả năng cắt Icu của MCCB cần phù hợp với điều kiện sự cố của hệ thống.

Ngoài ra, cần lựa chọn tiết diện dây dẫn phù hợp với dòng tải, kiểm tra điện áp vận hành, cách đấu nối và cài đặt bộ trip theo thiết kế. Các đầu nối cần được siết đúng kỹ thuật để hạn chế tình trạng tiếp xúc kém gây phát nhiệt.

Đối với hệ thống điện công nghiệp quan trọng, việc thiết kế, lắp đặt và hiệu chỉnh MCCB nên được thực hiện bởi kỹ sư hoặc kỹ thuật viên điện có chuyên môn.
