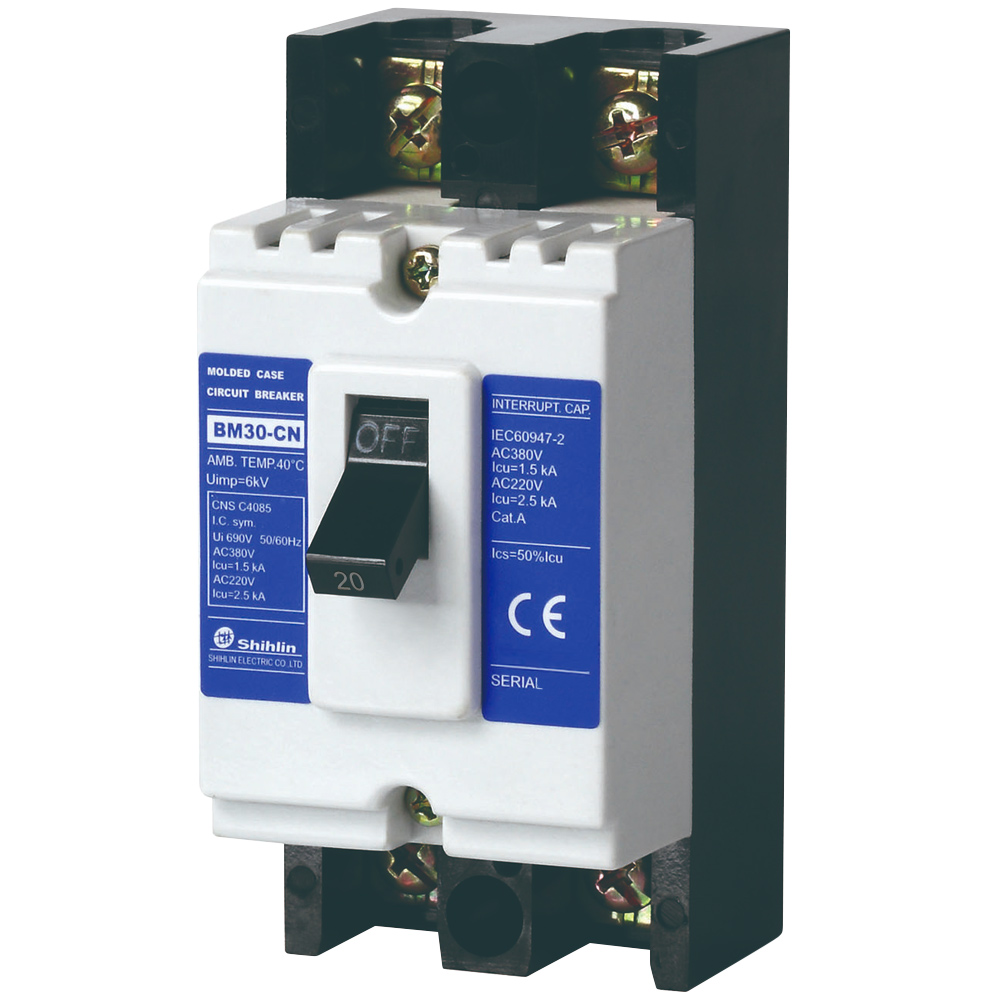

MCCB BM30-CN 2P 20A 1.5kA Shihlin

MCCB BM30-CN 2P 20A 1.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM30-CN của Shihlin Electric, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải, ngắn mạch. Với dòng định mức 20A, khung 30AF, điện áp cách điện lên đến 690VAC và khả năng cắt ngắn mạch 1.5kA tại AC 380/415V, sản phẩm phù hợp cho nhiều hệ thống điện hạ thế trong dân dụng và công nghiệp quy mô nhỏ.

Sản phẩm có mã BM30CN2P20A, sử dụng bộ trip từ tính thủy lực, kết cấu nhỏ gọn và thuận tiện khi lắp đặt trong tủ điện, bảng điều khiển cũng như các hệ thống phân phối điện.

1. Thông số kỹ thuật MCCB BM30-CN 2P 20A

Các thông số chính của MCCB Shihlin BM30-CN 2P 20A gồm:

• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Model: BM30-CN
• Mã hàng: BM30CN2P20A
• Loại thiết bị: MCCB – Aptomat khối, CB khối
• Kích thước khung: 30AF
• Số cực: 2P
• Dòng điện định mức (In): 20A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 1.5kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 2.5kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 45 x 96 x 52 mm
• Trọng lượng: Khoảng 0.3kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên giúp người dùng xác định khả năng tương thích của MCCB với hệ thống điện trước khi lựa chọn và lắp đặt.

2. Đặc điểm nổi bật của MCCB Shihlin BM30-CN 2P 20A

Bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM30-CN 2P 20A là hỗ trợ bảo vệ đường dây và thiết bị điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn làm việc của thiết bị, MCCB có khả năng tác động ngắt mạch nhằm hạn chế ảnh hưởng của sự cố đến hệ thống phía sau.

Đây là chức năng cần thiết trong các hệ thống phân phối điện hạ thế, đặc biệt tại tủ điện, bảng điều khiển và các nhánh cấp nguồn cho thiết bị.

Bộ trip từ tính thủy lực

BM30-CN được trang bị bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện các điều kiện dòng điện bất thường và kích hoạt cơ cấu ngắt.

Việc sử dụng cơ cấu bảo vệ phù hợp giúp MCCB đáp ứng yêu cầu đóng cắt và bảo vệ trong nhiều ứng dụng điện dân dụng cũng như công nghiệp nhỏ.

Thiết kế 2P phù hợp nhiều hệ thống điện

Phiên bản BM30-CN 2P 20A có cấu hình 2 cực, thích hợp với các hệ thống yêu cầu đóng cắt đồng thời hai đường dẫn điện.

Với dòng định mức 20A, sản phẩm có thể được cân nhắc cho các nhánh tải có dòng làm việc phù hợp. Khi lựa chọn MCCB, cần tính toán dòng tải thực tế, tiết diện dây dẫn, đặc tính phụ tải và khả năng chịu dòng ngắn mạch tại vị trí lắp đặt.

Kết cấu nhỏ gọn, thuận tiện lắp đặt

MCCB có kích thước khoảng 45 x 96 x 52 mm và trọng lượng khoảng 0.3kg. Thiết kế nhỏ gọn giúp tiết kiệm không gian trong tủ điện, đặc biệt với những hệ thống có diện tích bố trí thiết bị hạn chế.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và bảo trì.

3. Khả năng cắt ngắn mạch của BM30-CN 2P 20A

Khả năng cắt ngắn mạch là một trong những thông số quan trọng khi lựa chọn MCCB.

Đối với model này, khả năng cắt được công bố ở các mức:

AC 380/415V: 1.5kA
AC 220/240V: 2.5kA

Trong đó, Ics bằng 50% Icu.

Người dùng không nên chỉ dựa vào dòng định mức 20A để lựa chọn MCCB. Cần xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt và đảm bảo khả năng cắt của MCCB đáp ứng yêu cầu của hệ thống.

Nếu hệ thống có dòng ngắn mạch dự kiến lớn hơn khả năng cắt của BM30-CN, nên lựa chọn MCCB có mức Icu phù hợp hơn.

4. Tiêu chuẩn của MCCB Shihlin BM30-CN

Sản phẩm được thiết kế theo các tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ hạ áp như:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Việc lựa chọn thiết bị đáp ứng các tiêu chuẩn kỹ thuật phù hợp là yếu tố quan trọng khi thiết kế tủ điện và hệ thống phân phối điện, giúp kỹ sư có cơ sở đánh giá thông số, khả năng đóng cắt và điều kiện sử dụng của thiết bị.

5. Kết cấu và độ bền của sản phẩm

MCCB BM30-CN sử dụng vỏ cách điện bằng nhựa tổng hợp, giúp cách ly các bộ phận dẫn điện bên trong với môi trường bên ngoài.

Các bộ phận kim loại chính được xử lý nhằm tăng khả năng chống ăn mòn. Phụ kiện cũng được thiết kế để hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước trong điều kiện sử dụng phù hợp.

Nhờ đó, sản phẩm có thể đáp ứng nhu cầu vận hành trong nhiều hệ thống điện dân dụng và công nghiệp khi được lắp đặt đúng yêu cầu kỹ thuật.

6. Ứng dụng của MCCB BM30-CN 2P 20A

Với cấu hình 2P, dòng định mức 20A và kích thước khung 30AF, MCCB Shihlin BM30-CN 2P 20A có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển máy móc và thiết bị.
• Hệ thống điện nhà xưởng, nhà máy quy mô phù hợp.
• Hệ thống điện dân dụng.
• Tủ điều khiển và tủ điện công nghiệp nhỏ.
• Các nhánh cấp điện cho thiết bị có dòng tải phù hợp.
• Hệ thống cần bảo vệ quá tải và ngắn mạch.

Phạm vi sử dụng thực tế cần căn cứ vào thiết kế hệ thống, dòng tải, điện áp, tiết diện dây dẫn và dòng ngắn mạch dự kiến.

7. Khi nào nên lựa chọn BM30-CN 2P 20A?

Model BM30-CN 2P 20A phù hợp khi hệ thống yêu cầu một MCCB 2 cực có dòng định mức 20A, kích thước nhỏ gọn và khả năng cắt ngắn mạch ở mức phù hợp với thông số của sản phẩm.

Trước khi lựa chọn, kỹ thuật viên nên kiểm tra tối thiểu các yếu tố gồm dòng tải thực tế, điện áp hệ thống, số cực, khả năng cắt ngắn mạch, tiết diện dây dẫn và điều kiện môi trường lắp đặt.

Không nên chọn MCCB chỉ dựa trên công suất thiết bị hoặc dòng định mức. Việc phối hợp MCCB với dây dẫn và các thiết bị bảo vệ khác trong hệ thống có vai trò quan trọng đối với độ an toàn và tính ổn định khi vận hành.

8. Vì sao MCCB Shihlin được sử dụng trong hệ thống điện?

Shihlin là thương hiệu thiết bị điện đến từ Đài Loan với nhiều dòng thiết bị đóng cắt và điều khiển được sử dụng trong lĩnh vực điện dân dụng và công nghiệp.

Dòng MCCB BM30-CN hướng đến các ứng dụng yêu cầu thiết bị đóng cắt nhỏ gọn, thông số rõ ràng và thuận tiện cho việc bố trí trong tủ điện.

Đối với model BM30-CN 2P 20A, các ưu điểm đáng chú ý gồm cấu hình 2 cực, dòng định mức 20A, bộ trip từ tính thủy lực, vỏ cách điện bằng nhựa tổng hợp và khả năng bảo vệ quá tải, ngắn mạch.

9. Lưu ý khi lắp đặt và sử dụng MCCB BM30-CN

Để thiết bị hoạt động đúng chức năng, quá trình lựa chọn và lắp đặt cần được thực hiện bởi người có chuyên môn về điện.

Trước khi đấu nối cần ngắt nguồn điện, kiểm tra đúng model và thông số kỹ thuật. Dây dẫn phải có tiết diện phù hợp với dòng tải và được siết chắc tại đầu nối nhằm hạn chế hiện tượng phát nhiệt do tiếp xúc kém.

Trong quá trình vận hành, nên kiểm tra định kỳ MCCB, đầu nối và tình trạng nhiệt tại khu vực lắp đặt. Nếu MCCB thường xuyên tác động ngắt, cần xác định nguyên nhân quá tải hoặc sự cố của hệ thống thay vì liên tục đóng lại thiết bị.

10. Tổng kết

MCCB BM30-CN 2P 20A 1.5kA Shihlin là thiết bị đóng cắt và bảo vệ mạch điện hạ thế, phù hợp cho các ứng dụng yêu cầu dòng định mức 20A và cấu hình 2 cực. Sản phẩm có khung 30AF, điện áp cách điện 690VAC, điện áp hoạt động định mức 500VAC, bộ trip từ tính thủy lực và khả năng cắt ngắn mạch 1.5kA tại AC 380/415V.

Nhờ kích thước nhỏ gọn, khả năng bảo vệ quá tải – ngắn mạch và thông số kỹ thuật rõ ràng, MCCB Shihlin BM30-CN 2P 20A có thể được sử dụng trong tủ điện, bảng điều khiển, hệ thống điện dân dụng và các hệ thống điện công nghiệp có yêu cầu kỹ thuật phù hợp.
