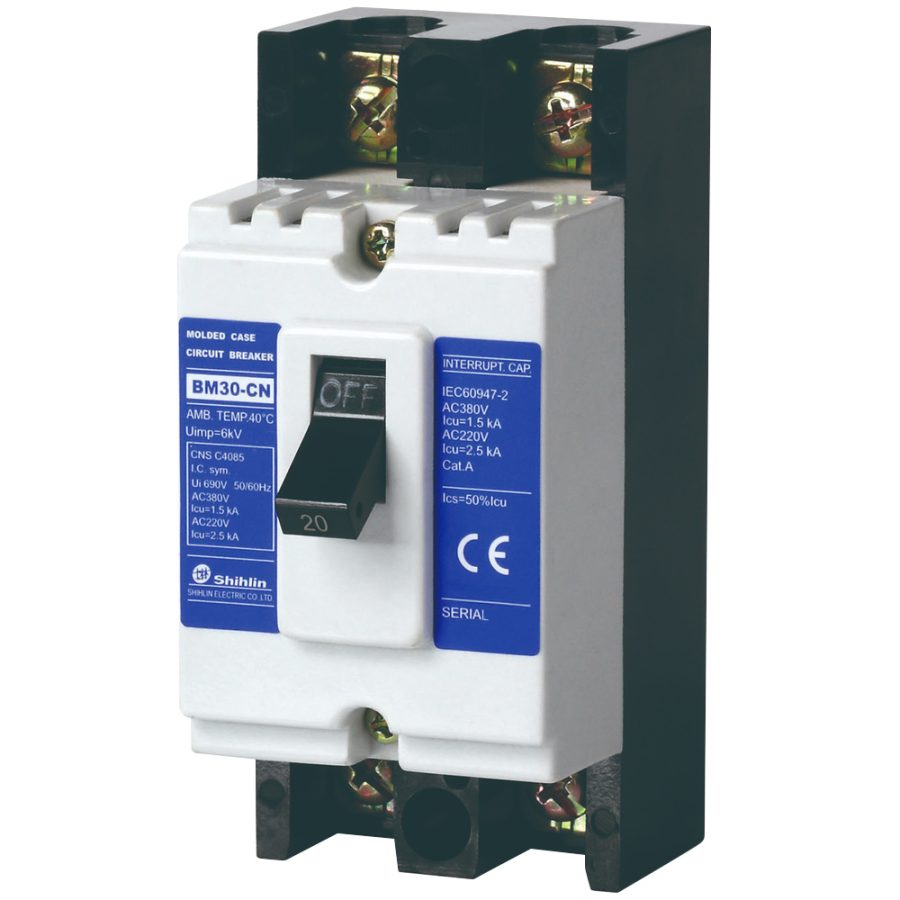

MCCB BM30-CN 2P 30A 1.5kA Shihlin

MCCB BM30-CN 2P 30A 1.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM30-CN của Shihlin, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 30A, khung 30AF, khả năng cắt ngắn mạch 1.5kA tại AC 380/415V và phù hợp sử dụng trong hệ thống điện hạ thế dân dụng, tủ điện điều khiển cũng như các hệ thống điện công nghiệp quy mô nhỏ.

Với thiết kế nhỏ gọn, vỏ cách điện bằng nhựa tổng hợp, bộ trip từ tính thủy lực cùng khả năng kết nối thuận tiện, MCCB Shihlin BM30-CN 2P 30A là lựa chọn phù hợp cho các ứng dụng yêu cầu thiết bị đóng cắt ổn định và dễ dàng lắp đặt.

Thông số kỹ thuật MCCB Shihlin BM30-CN 2P 30A

Thông số của sản phẩm gồm:

• Thương hiệu: Shihlin
• Dòng sản phẩm: BM30-CN
• Mã hàng: BM30CN2P30A
• Loại thiết bị: MCCB / Aptomat khối / CB khối
• Kích thước khung: 30AF
• Số cực: 2P
• Dòng điện định mức (In): 30A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 1.5kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 2.5kA
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 45 x 96 x 52 mm
• Trọng lượng: Khoảng 0.3kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2
• Xuất xứ thương hiệu: Đài Loan

Khi lựa chọn thiết bị, người dùng nên đối chiếu các thông số như dòng định mức, điện áp làm việc và khả năng cắt ngắn mạch với yêu cầu thực tế của hệ thống.

Đặc điểm nổi bật của MCCB BM30-CN 2P 30A Shihlin

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM30-CN 2P 30A là đóng cắt và bảo vệ hệ thống điện khi xuất hiện quá tải hoặc ngắn mạch. Thiết bị được trang bị bộ trip từ tính thủy lực, hỗ trợ phát hiện điều kiện dòng điện bất thường và thực hiện ngắt mạch theo đặc tính của thiết bị.

Việc sử dụng MCCB phù hợp góp phần hạn chế ảnh hưởng của sự cố điện đến dây dẫn, thiết bị đóng cắt và các thành phần khác trong hệ thống.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ MCCB được sản xuất từ nhựa tổng hợp có khả năng cách điện, giúp bao bọc các bộ phận bên trong và phù hợp với đặc tính sử dụng của thiết bị đóng cắt điện.

Các bộ phận kim loại chính cũng được xử lý nhằm tăng khả năng chống ăn mòn trong quá trình sử dụng.

Thiết kế nhỏ gọn

MCCB BM30-CN có kích thước khoảng 45 x 96 x 52 mm và trọng lượng khoảng 0.3kg. Thiết kế tương đối nhỏ gọn giúp thiết bị thuận tiện khi bố trí trong các tủ điện có không gian giới hạn.

Đây là một ưu điểm đáng chú ý đối với tủ phân phối, bảng điều khiển và các hệ thống cần bố trí nhiều thiết bị đóng cắt.

Kết nối thuận tiện

Sản phẩm sử dụng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt vào hệ thống điện. Tuy nhiên, việc thi công cần tuân thủ hướng dẫn kỹ thuật, lựa chọn tiết diện dây dẫn phù hợp và đảm bảo đầu nối được siết đúng yêu cầu.

Ứng dụng của MCCB BM30-CN 2P 30A 1.5kA

Nhờ cấu hình 2P – 30A – 30AF, MCCB Shihlin BM30-CN có thể được cân nhắc cho nhiều hệ thống điện hạ thế có thông số phù hợp, chẳng hạn:

• Tủ điện phân phối hạ thế.
• Tủ điều khiển máy móc và thiết bị.
• Hệ thống điện dân dụng.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Mạch cấp nguồn cho các nhóm thiết bị điện.
• Bảng điều khiển và thiết bị đóng cắt.
• Hệ thống điện trong nhà xưởng.
• Các nhánh điện cần bảo vệ quá tải và ngắn mạch.

Phạm vi ứng dụng thực tế cần được xác định dựa trên dòng tải, điện áp, dòng ngắn mạch dự kiến, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Lưu ý khi lựa chọn và lắp đặt MCCB BM30-CN 30A

Để MCCB hoạt động đúng chức năng, việc lựa chọn không nên chỉ căn cứ vào dòng định mức. Người dùng cần xem xét đồng thời nhiều yếu tố kỹ thuật.

Cần kiểm tra dòng tải thực tế của mạch và lựa chọn dây dẫn có tiết diện phù hợp. Đồng thời, khả năng cắt Icu của MCCB phải phù hợp với mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Điện áp hệ thống cũng cần nằm trong giới hạn làm việc được nhà sản xuất công bố.

Khi lắp đặt, nên thực hiện bởi người có chuyên môn về điện và tuân thủ các yêu cầu an toàn điện. Không nên tự ý thay đổi kết cấu hoặc sử dụng thiết bị ngoài điều kiện kỹ thuật cho phép.
