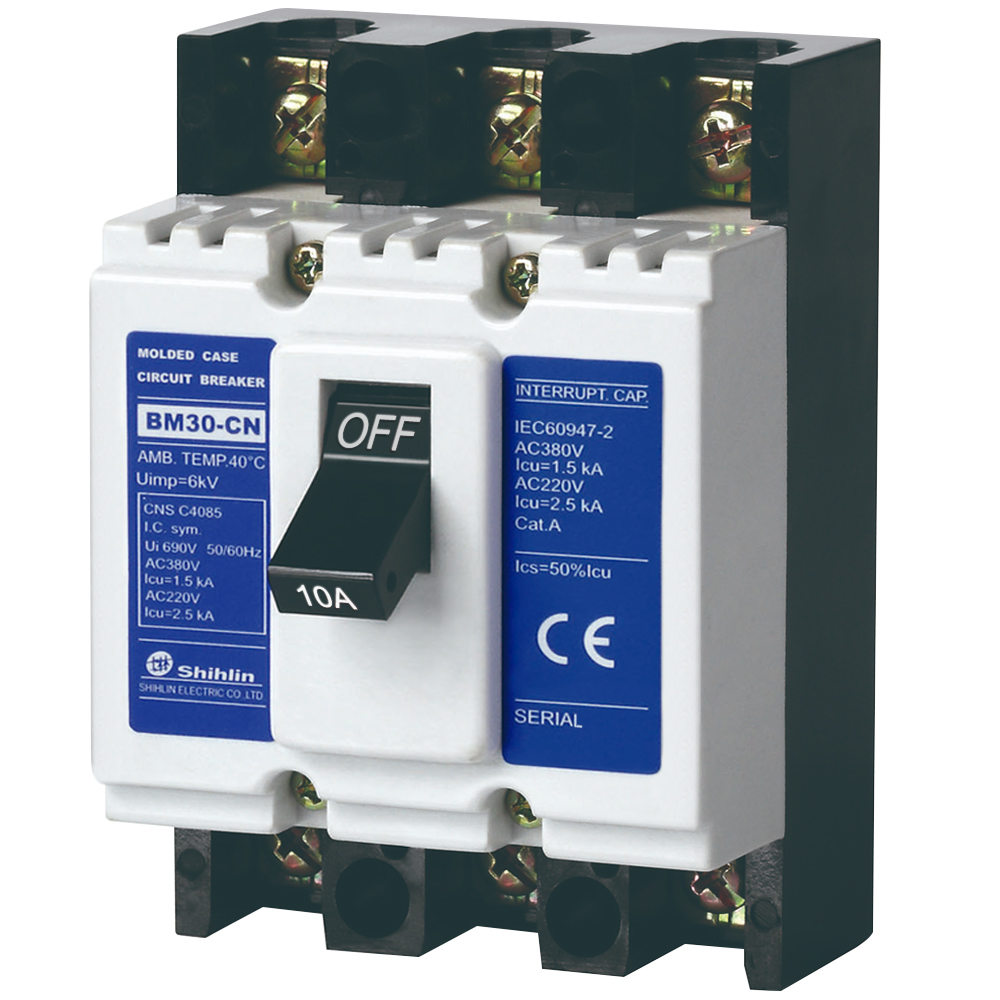

MCCB BM30-CN 3P 10A 1.5kA Shihlin

Trong hệ thống điện dân dụng và công nghiệp, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong bảo vệ đường dây và thiết bị khi xảy ra quá tải hoặc ngắn mạch. MCCB BM30-CN 3P 10A 1.5kA Shihlin là mẫu cầu dao dạng khối thuộc dòng BM30-CN, được thiết kế cho các hệ thống điện hạ thế có yêu cầu dòng định mức 10A và cấu hình 3 cực.

Sản phẩm có mã hàng BM30CN3P10A, kích thước khung 30AF, sử dụng bộ trip từ tính thủy lực và có khả năng bảo vệ quá tải, ngắn mạch. Với thiết kế nhỏ gọn, khả năng kết nối thanh cái và các thông số kỹ thuật rõ ràng, MCCB này phù hợp sử dụng trong bảng điện, tủ điều khiển và nhiều hệ thống điện công nghiệp quy mô nhỏ.

MCCB BM30-CN 3P 10A 1.5kA là gì?

MCCB BM30-CN 3P 10A là thiết bị đóng cắt dạng khối của thương hiệu Shihlin, xuất xứ Đài Loan. MCCB là viết tắt của Moulded Case Circuit Breaker, thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối.

Phiên bản BM30-CN trong bài có cấu hình 3P – 3 cực, dòng điện định mức 10A tại nhiệt độ 40ºC và kích thước khung 30AF. Sản phẩm được sử dụng nhằm đóng cắt mạch điện đồng thời hỗ trợ bảo vệ hệ thống trước các tình trạng bất thường như quá tải và ngắn mạch.

Tại điện áp AC 380/415V, thiết bị có dòng cắt ngắn mạch định mức 1.5kA. Khi hoạt động tại AC 220/240V, dòng cắt ngắn mạch đạt 2.5kA.

Đây là những thông số cần được kỹ sư hoặc người thiết kế hệ thống xem xét khi lựa chọn MCCB phù hợp với đặc tính của từng mạng điện.

Thông số kỹ thuật MCCB BM30-CN 3P 10A

Các thông số chính của MCCB Shihlin BM30-CN 3P 10A 1.5kA gồm:

• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Mã hàng: BM30CN3P10A
• Dòng sản phẩm: BM30-CN
• Kích thước khung: 30AF
• Số cực: 3P
• Dòng điện định mức (In): 10A tại 40ºC
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 1.5kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 2.5kA
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kết nối: Thanh cái – Busbar
• Kích thước: 67.5 x 96 x 52 mm
• Trọng lượng: Khoảng 0.4kg

Các thông số trên giúp người dùng xác định nhanh khả năng tương thích của thiết bị với tủ điện và hệ thống cần bảo vệ, hạn chế lựa chọn MCCB không phù hợp với dòng tải hoặc điều kiện vận hành thực tế.

Đặc điểm nổi bật của MCCB Shihlin BM30-CN 3P 10A

Thiết kế vỏ cách điện bằng nhựa tổng hợp

Phần vỏ hộp của MCCB BM30-CN 3P 10A được chế tạo từ vật liệu nhựa tổng hợp có chức năng cách điện. Đây là cấu trúc đặc trưng của cầu dao dạng khối, giúp các bộ phận đóng cắt và cơ cấu bên trong được bố trí gọn trong một thân thiết bị.

Với kích thước chỉ 67.5 x 96 x 52 mm và trọng lượng khoảng 0.4kg, sản phẩm tương đối nhỏ gọn, thuận tiện khi bố trí trong các bảng điện và tủ điều khiển có không gian hạn chế.

Trang bị bộ trip từ tính thủy lực

Một trong những đặc điểm đáng chú ý của dòng BM30-CN là bộ trip từ tính thủy lực. Bộ phận này tham gia vào cơ chế tác động bảo vệ của MCCB khi hệ thống xuất hiện tình trạng dòng điện bất thường.

Kết hợp với khả năng bảo vệ quá tải và ngắn mạch, MCCB hỗ trợ ngắt mạch khi điều kiện vận hành vượt khỏi phạm vi được thiết kế, qua đó góp phần hạn chế ảnh hưởng đến đường dây và các thiết bị điện phía sau.

Khả năng bảo vệ quá tải và ngắn mạch

Hai chức năng quan trọng của CB khối BM30-CN 3P 10A là bảo vệ quá tải và bảo vệ ngắn mạch.

Quá tải có thể xảy ra khi dòng điện chạy qua mạch vượt quá mức thiết kế trong một khoảng thời gian. Trong khi đó, ngắn mạch thường tạo ra dòng điện tăng cao đột ngột và có thể gây ảnh hưởng nghiêm trọng đến hệ thống nếu không được cô lập kịp thời.

MCCB phù hợp giúp hệ thống có thêm lớp bảo vệ trước những tình huống này. Tuy nhiên, khả năng cắt của thiết bị phải được lựa chọn dựa trên dòng ngắn mạch dự kiến tại chính vị trí lắp đặt.

Khả năng cắt 1.5kA tại AC 380/415V

Ở điện áp AC 380/415V, MCCB BM30-CN có khả năng cắt ngắn mạch 1.5kA. Tại điện áp AC 220/240V, thông số này là 2.5kA.

Điều này đặc biệt quan trọng khi lựa chọn MCCB. Người dùng không nên chỉ căn cứ vào dòng định mức 10A mà cần đồng thời xem xét điện áp hệ thống và dòng ngắn mạch dự kiến.

Nếu dòng ngắn mạch tại điểm lắp đặt vượt khả năng cắt định mức của MCCB, cần lựa chọn thiết bị có khả năng cắt cao hơn phù hợp với kết quả tính toán hệ thống.

Độ bền và khả năng thích nghi với môi trường lắp đặt

Các phần kim loại chính của MCCB được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ chống hiện tượng ngưng tụ hơi nước.

Đây là những đặc điểm hữu ích đối với thiết bị điện được lắp đặt trong tủ điện và môi trường công nghiệp, nơi điều kiện nhiệt độ, độ ẩm và môi trường làm việc có thể ảnh hưởng đến tuổi thọ của các chi tiết.

Bên cạnh đó, khả năng giao tiếp được mô đun hóa giúp dòng sản phẩm có tính linh hoạt hơn khi triển khai trong hệ thống phù hợp.

Tiêu chuẩn của MCCB BM30-CN Shihlin

Theo thông tin kỹ thuật của sản phẩm, MCCB BM30-CN 3P 10A đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Việc công bố rõ tiêu chuẩn áp dụng là một yếu tố quan trọng khi đánh giá thiết bị đóng cắt. Đối với người thiết kế hoặc kỹ thuật viên, tiêu chuẩn là một trong những cơ sở để xem xét đặc tính kỹ thuật và phạm vi sử dụng của sản phẩm.

Tuy nhiên, khi triển khai thực tế, MCCB vẫn cần được lựa chọn dựa trên thiết kế tổng thể của hệ thống điện thay vì chỉ dựa vào thương hiệu hoặc tiêu chuẩn.

Ứng dụng của MCCB BM30-CN 3P 10A

Nhờ cấu hình 3 cực và dòng định mức 10A, aptomat khối Shihlin BM30-CN 3P 10A có thể được cân nhắc cho nhiều hệ thống điện hạ thế có thông số phù hợp.

Một số ứng dụng điển hình gồm bảo vệ thiết bị đóng cắt, bảng điều khiển, tủ điện, hệ thống điện nhà máy, mạng điện công nghiệp quy mô nhỏ và các hệ thống điện dân dụng phù hợp với thông số của MCCB.

Thiết bị cũng có thể được sử dụng cho các nhánh tải cần MCCB 3P dòng nhỏ, với điều kiện khả năng cắt và các thông số điện áp đáp ứng yêu cầu thiết kế.

Lưu ý khi lựa chọn MCCB BM30-CN 3P 10A

Để lựa chọn đúng MCCB, không nên chỉ nhìn vào thông số 3P – 10A. Người thiết kế cần đồng thời xem xét dòng tải thực tế, điện áp vận hành, số cực, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và khả năng phối hợp với các thiết bị bảo vệ khác.

Đặc biệt, BM30-CN 3P 10A có khả năng cắt 1.5kA tại AC 380/415V, vì vậy cần kiểm tra dòng ngắn mạch dự kiến tại điểm lắp đặt trước khi quyết định sử dụng.

Việc lắp đặt và đấu nối cũng nên được thực hiện bởi người có chuyên môn, tuân thủ tài liệu kỹ thuật của nhà sản xuất và các quy định an toàn điện hiện hành.

Vì sao MCCB Shihlin BM30-CN 3P 10A đáng cân nhắc?

MCCB BM30-CN 3P 10A 1.5kA Shihlin kết hợp nhiều đặc điểm phù hợp cho hệ thống điện hạ thế: thiết kế nhỏ gọn, cấu hình 3P, dòng định mức 10A, bộ trip từ tính thủy lực, bảo vệ quá tải và ngắn mạch, kết nối busbar và khả năng cắt 1.5kA tại AC 380/415V.

Sản phẩm còn được xử lý chống ăn mòn ở các phần kim loại chính, hỗ trợ bảo vệ chống ngưng tụ hơi nước cho phụ kiện và đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Đối với bảng điều khiển, tủ điện hoặc mạng điện hạ thế có thông số phù hợp, đây là một lựa chọn có thể cân nhắc khi cần MCCB Shihlin 3P 10A nhỏ gọn và có thông số kỹ thuật rõ ràng.
