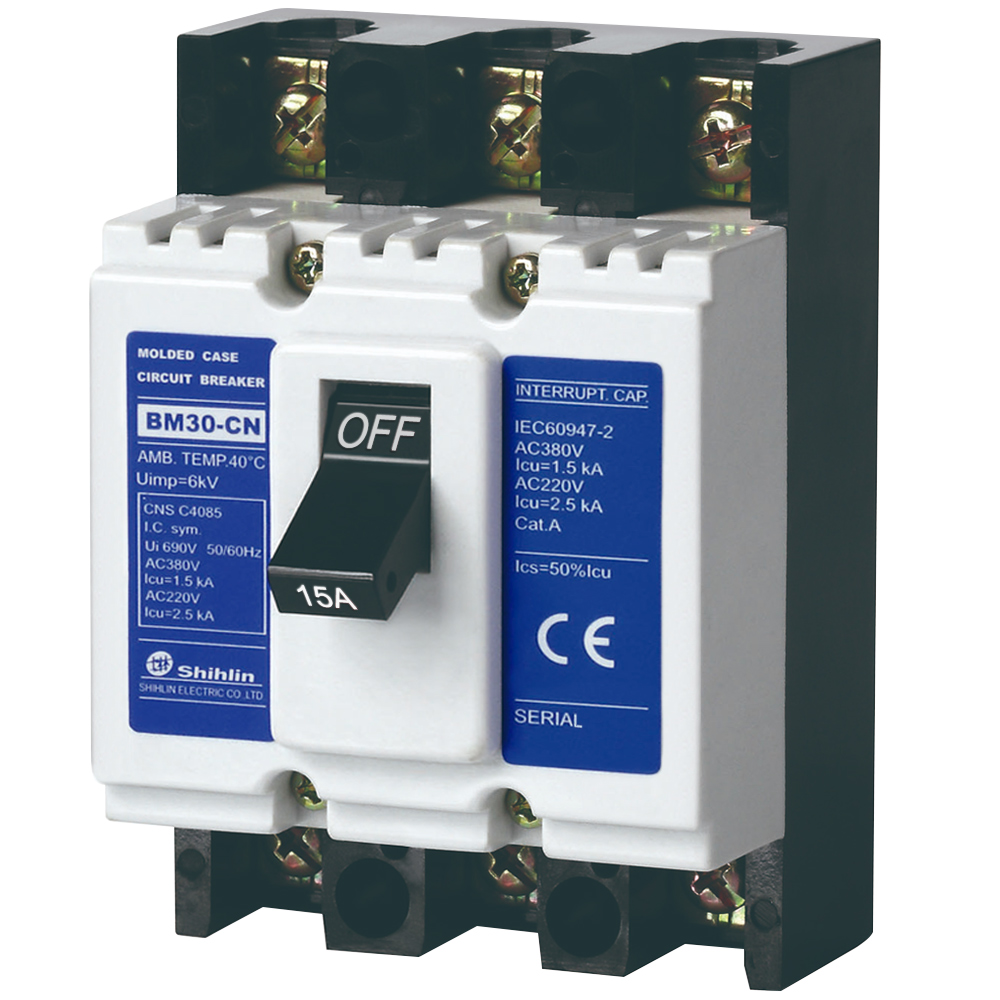

MCCB BM30-CN 3P 15A 1.5kA Shihlin

Trong hệ thống điện hạ thế, việc lựa chọn thiết bị bảo vệ phù hợp đóng vai trò quan trọng nhằm hạn chế ảnh hưởng của tình trạng quá tải và ngắn mạch đến thiết bị cũng như toàn bộ hệ thống. MCCB BM30-CN 3P 15A 1.5kA Shihlin là dòng cầu dao dạng khối có thiết kế nhỏ gọn, dòng định mức 15A và cấu hình 3 cực, phù hợp với nhiều ứng dụng điện dân dụng, công nghiệp nhỏ và hệ thống điều khiển.

Sản phẩm có mã hàng BM30CN3P15A, thuộc dòng BM30-CN của Shihlin, thương hiệu có xuất xứ Đài Loan. MCCB được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2, mang đến lựa chọn đáng cân nhắc cho các hệ thống cần thiết bị đóng cắt và bảo vệ điện hạ thế.

Tổng quan MCCB BM30-CN 3P 15A 1.5kA

MCCB BM30-CN 3P 15A còn được gọi với nhiều tên quen thuộc như Aptomat khối, CB khối, cầu dao dạng khối hoặc MCCB Shihlin. Thiết bị có kích thước khung 30AF, 3 cực và dòng điện định mức 15A tại nhiệt độ môi trường 40°C.

Thông số cơ bản của sản phẩm:

• Tên sản phẩm: MCCB BM30-CN 3P 15A 1.5kA
• Mã hàng: BM30CN3P15A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 30AF
• Số cực: 3P
• Dòng điện định mức In: 15A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 690VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 6kV
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kết nối: Thanh cái Busbar
• Kích thước: 67.5 × 96 × 52 mm
• Trọng lượng: Khoảng 0.4kg

Với kích thước tương đối nhỏ gọn, thiết bị thuận tiện khi bố trí trong tủ điện, bảng điều khiển và những hệ thống cần tối ưu không gian lắp đặt.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB Shihlin BM30-CN 3P 15A là hỗ trợ bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch.

Thiết bị được trang bị bộ trip từ tính thủy lực, giúp MCCB thực hiện chức năng ngắt mạch khi xuất hiện các điều kiện sự cố nằm trong phạm vi bảo vệ được thiết kế.

Khả năng cắt ngắn mạch của BM30-CN 3P 15A phụ thuộc vào điện áp làm việc:

• Tại AC 380/415V: khả năng cắt ngắn mạch đạt 1.5kA.
• Tại AC 220/240V: khả năng cắt ngắn mạch đạt 2.5kA.

Do đó, khi lựa chọn MCCB, người dùng cần căn cứ vào điện áp hệ thống, dòng tải và dòng ngắn mạch dự kiến tại vị trí lắp đặt thay vì chỉ dựa trên dòng định mức 15A.

Thiết kế vỏ cách điện và khả năng chống ăn mòn

MCCB BM30-CN sử dụng vỏ hộp cách điện làm từ nhựa tổng hợp. Đây là yếu tố cần thiết đối với thiết bị đóng cắt điện, đồng thời giúp tạo kết cấu chắc chắn và thuận tiện khi lắp đặt trong tủ điện.

Các phần kim loại chính của thiết bị được xử lý chống ăn mòn, góp phần duy trì độ ổn định khi sử dụng trong môi trường làm việc phù hợp.

Bên cạnh đó, các phụ kiện còn được thiết kế với khả năng bảo vệ chống ngưng tụ hơi nước. Đặc điểm này hữu ích trong những hệ thống tủ điện có sự thay đổi về điều kiện nhiệt độ và độ ẩm.

Tuy nhiên, để đảm bảo hiệu quả vận hành, MCCB vẫn cần được lắp đặt trong môi trường đáp ứng điều kiện kỹ thuật do nhà sản xuất quy định và được kiểm tra định kỳ.

Điện áp cách điện Ui 690VAC và Uimp 6kV

Ngoài dòng điện định mức, các thông số điện áp là yếu tố quan trọng cần xem xét khi lựa chọn MCCB.

BM30-CN 3P 15A có:

Điện áp cách điện định mức Ui 690VAC: đây là thông số liên quan đến đặc tính cách điện của thiết bị.

Điện áp hoạt động định mức Ue 500VAC: cho biết mức điện áp vận hành định mức của MCCB theo thông số sản phẩm.

Điện áp xung định mức Uimp 6kV: thể hiện khả năng chịu điện áp xung theo điều kiện thử nghiệm và tiêu chuẩn tương ứng.

Những thông số này giúp kỹ sư và đơn vị thi công đánh giá mức độ phù hợp của MCCB với hệ thống điện trước khi lắp đặt.

Kết nối Busbar thuận tiện cho tủ điện

MCCB BM30-CN 3P 15A hỗ trợ kết nối bằng thanh cái Busbar, phù hợp với cách bố trí phổ biến trong nhiều tủ phân phối và bảng điện.

Sản phẩm có kích thước 67.5 × 96 × 52 mm và trọng lượng chỉ khoảng 0.4kg, nhờ đó không chiếm quá nhiều diện tích trong tủ.

Thiết kế nhỏ gọn đặc biệt hữu ích với các bảng điện có nhiều thiết bị đóng cắt, nơi việc tối ưu không gian và tổ chức hệ thống dây dẫn, thanh cái đóng vai trò quan trọng.

Tiêu chuẩn của MCCB Shihlin BM30-CN

Một trong những yếu tố cần quan tâm khi lựa chọn thiết bị điện công nghiệp là tiêu chuẩn sản xuất.

MCCB BM30-CN 3P 15A Shihlin đáp ứng các tiêu chuẩn được công bố gồm:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt dùng trong hệ thống đóng cắt và điều khiển điện hạ thế.

Việc sản phẩm có thông số và tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư, nhà thầu và người vận hành thuận tiện hơn trong quá trình thiết kế, lựa chọn và đối chiếu yêu cầu của hệ thống.

MCCB BM30-CN 3P 15A được ứng dụng ở đâu?

Nhờ cấu hình 3P, dòng định mức 15A, MCCB BM30-CN có thể được sử dụng trong nhiều hệ thống điện phù hợp với thông số thiết kế.

Một số ứng dụng phổ biến gồm:

• Bảo vệ thiết bị đóng cắt trong hệ thống điện.
• Lắp đặt trong bảng điều khiển và tủ điện.
• Ứng dụng trong hệ thống điện nhà máy.
• Sử dụng trong mạng điện hạ thế.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Một số hệ thống điện dân dụng có yêu cầu kỹ thuật tương ứng.
• Bảo vệ các nhánh tải có dòng điện phù hợp với mức định mức 15A.

Để lựa chọn chính xác, cần tính toán dòng tải thực tế, dòng khởi động, điện áp, số pha, khả năng xảy ra ngắn mạch và đặc tính của tải.

Ưu điểm nổi bật của MCCB BM30-CN 3P 15A

So với việc chỉ lựa chọn thiết bị dựa trên giá thành, người dùng nên xem xét tổng thể thông số kỹ thuật và mức độ phù hợp với hệ thống. BM30-CN 3P 15A sở hữu một số đặc điểm đáng chú ý như:

Thiết kế nhỏ gọn: Khung 30AF và kích thước 67.5 × 96 × 52mm thuận tiện bố trí trong nhiều loại tủ điện.

Bảo vệ quá tải và ngắn mạch: MCCB thực hiện chức năng bảo vệ cần thiết cho mạng điện hạ thế.

Bộ trip từ tính thủy lực: Đây là cấu hình trip được trang bị trên dòng sản phẩm BM30-CN.

Vỏ nhựa tổng hợp cách điện: Hỗ trợ đặc tính cách điện và tạo kết cấu bảo vệ cho các bộ phận bên trong.

Xử lý chống ăn mòn: Các phần kim loại chính được xử lý nhằm tăng khả năng thích nghi với điều kiện vận hành phù hợp.

Khả năng giao tiếp được mô đun hóa: Hỗ trợ khả năng mở rộng theo cấu hình hệ thống tương thích.

Lưu ý khi lựa chọn và lắp đặt BM30-CN 3P 15A

MCCB không nên được lựa chọn chỉ dựa trên số cực và dòng định mức. Để thiết bị phát huy đúng chức năng, người thiết kế hoặc kỹ thuật viên cần kiểm tra các thông số của hệ thống trước khi lắp đặt.

Đặc biệt cần quan tâm đến dòng tải, điện áp vận hành, dòng ngắn mạch dự kiến, đặc tính tải, tiết diện dây dẫn và khả năng phối hợp bảo vệ với các thiết bị khác.

Ví dụ, BM30-CN 3P 15A có khả năng cắt 1.5kA tại AC 380/415V. Vì vậy, cần đảm bảo dòng ngắn mạch dự kiến tại điểm lắp đặt không vượt quá khả năng của thiết bị theo yêu cầu thiết kế và tiêu chuẩn áp dụng.

Việc lắp đặt, đấu nối và kiểm tra MCCB nên được thực hiện bởi người có chuyên môn về điện, đồng thời tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.
