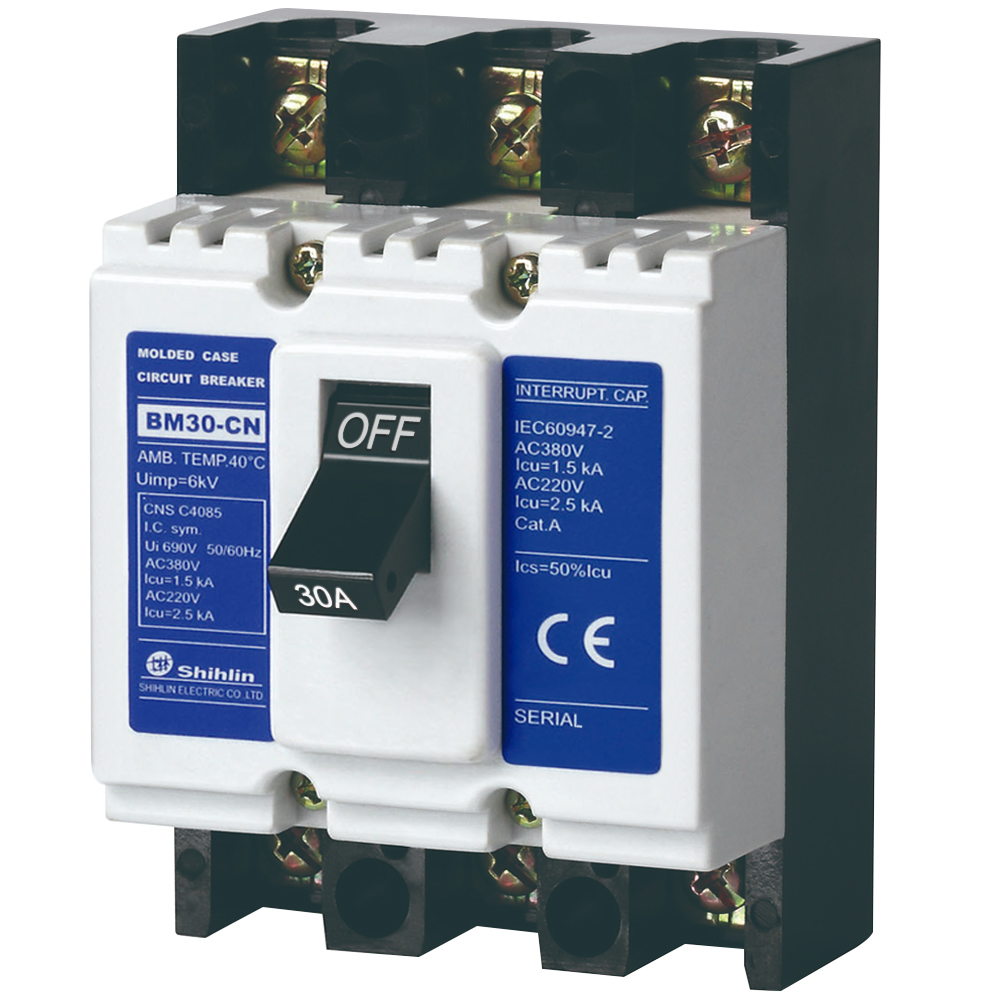

MCCB BM30-CN 3P 30A 1.5kA Shihlin
Mô tả sản phẩm
Trong các hệ thống điện dân dụng và công nghiệp, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc hạn chế sự cố quá tải, ngắn mạch và bảo vệ thiết bị điện. MCCB BM30-CN 3P 30A 1.5kA Shihlin là dòng cầu dao dạng khối 3 cực được thiết kế cho các mạng điện hạ thế, tủ điện, bảng điều khiển và nhiều ứng dụng công nghiệp có dòng định mức 30A.
Sản phẩm có mã BM30CN3P30A, thuộc dòng BM30-CN của Shihlin, sử dụng bộ trip từ tính thủy lực, điện áp cách điện định mức 690VAC và khả năng cắt ngắn mạch 1.5kA tại AC 380/415V. Với thiết kế nhỏ gọn, khả năng bảo vệ quá tải – ngắn mạch và tiêu chuẩn kỹ thuật rõ ràng, sản phẩm phù hợp với nhiều hệ thống điện quy mô vừa và nhỏ.
Tổng quan MCCB BM30-CN 3P 30A 1.5kA
MCCB BM30-CN 3P 30A còn được gọi bằng nhiều tên phổ biến như aptomat khối, CB khối hoặc cầu dao dạng khối. Đây là thiết bị đóng cắt và bảo vệ mạch điện, có nhiệm vụ ngắt mạch khi xuất hiện những điều kiện bất thường như quá tải hoặc ngắn mạch.
Một số thông số cơ bản của sản phẩm:
- Thương hiệu: Shihlin
- Xuất xứ: Đài Loan
- Mã hàng: BM30CN3P30A
- Dòng sản phẩm: BM30-CN
- Kích thước khung: 30AF
- Số cực: 3P
- Dòng điện định mức: 30A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức Ui: 690VAC
- Điện áp hoạt động định mức Ue: 500VAC
- Điện áp xung định mức Uimp: 6kV
- Khả năng cắt tại AC 380/415V: 1.5kA
- Khả năng cắt tại AC 220/240V: 2.5kA
- Bộ trip: Từ tính thủy lực
- Ics: 50% Icu
- Kết nối: Thanh cái Busbar
- Kích thước: 67.5 x 96 x 52 mm
- Trọng lượng: Khoảng 0.4kg
Những thông số trên giúp kỹ sư, nhà thầu và người thiết kế hệ thống điện có cơ sở đánh giá khả năng đáp ứng của MCCB trước khi lựa chọn lắp đặt.
Khả năng bảo vệ quá tải và ngắn mạch
Một trong những chức năng quan trọng nhất của MCCB Shihlin BM30-CN 3P 30A là bảo vệ hệ thống trước các tình trạng quá tải và ngắn mạch.
Khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian nhất định hoặc xuất hiện sự cố ngắn mạch, MCCB có khả năng tác động ngắt mạch nhằm cô lập khu vực xảy ra sự cố. Điều này giúp hạn chế ảnh hưởng đến dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.
BM30-CN 3P 30A được trang bị bộ trip từ tính thủy lực, phù hợp với đặc tính bảo vệ của dòng sản phẩm. Tuy nhiên, việc lựa chọn MCCB không nên chỉ dựa trên dòng định mức 30A mà cần tính toán đồng thời tiết diện dây dẫn, tải thực tế, dòng khởi động, điện áp và dòng ngắn mạch dự kiến tại vị trí lắp đặt.
Thiết kế 3P phù hợp hệ thống điện 3 pha
MCCB BM30-CN sử dụng cấu hình 3P – 3 cực, phù hợp với nhiều hệ thống điện ba pha. Thiết kế này cho phép đóng cắt đồng thời ba cực, thuận tiện khi MCCB được sử dụng tại các nhánh phân phối điện hoặc thiết bị sử dụng nguồn điện ba pha.
Dòng định mức của sản phẩm là 30A tại nhiệt độ 40°C. Đây là thông số cần đặc biệt lưu ý trong quá trình thiết kế bởi khả năng mang dòng thực tế của thiết bị điện có thể chịu ảnh hưởng bởi nhiệt độ môi trường, cách bố trí trong tủ và điều kiện vận hành.
Vì vậy, đối với tủ điện có mật độ thiết bị cao hoặc môi trường nhiệt độ lớn, người thiết kế nên xem xét đầy đủ điều kiện làm việc thực tế trước khi lựa chọn.
Khả năng cắt ngắn mạch 1.5kA tại AC 380/415V
Thông số đáng chú ý của MCCB BM30-CN 3P 30A Shihlin là khả năng cắt ngắn mạch 1.5kA tại điện áp AC 380/415V. Tại AC 220/240V, khả năng cắt được công bố ở mức 2.5kA.
Khả năng cắt là tiêu chí quan trọng khi lựa chọn MCCB. Thiết bị cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt.
Do đó, BM30-CN 3P 30A 1.5kA phù hợp hơn với những hệ thống mà mức dòng sự cố nằm trong phạm vi thiết kế của sản phẩm. Đối với vị trí gần máy biến áp, nguồn công suất lớn hoặc hệ thống có dòng ngắn mạch dự kiến cao, kỹ sư cần tính toán và cân nhắc MCCB có khả năng cắt lớn hơn.
Đây là yếu tố quan trọng giúp lựa chọn thiết bị đúng kỹ thuật thay vì chỉ dựa vào dòng định mức.
Vỏ cách điện và khả năng làm việc trong môi trường điện
Phần vỏ của MCCB được chế tạo từ vật liệu nhựa tổng hợp cách điện, giúp bao bọc và bảo vệ các bộ phận bên trong thiết bị.
Các thành phần kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Những đặc điểm này hỗ trợ thiết bị duy trì khả năng vận hành trong môi trường tủ điện và các ứng dụng công nghiệp phù hợp.
Ngoài ra, sản phẩm có kích thước khoảng 67.5 x 96 x 52 mm và trọng lượng chỉ khoảng 0.4kg, giúp tối ưu không gian khi bố trí trong tủ điện có diện tích hạn chế.
Kết nối Busbar thuận tiện cho tủ điện
MCCB BM30-CN 3P 30A hỗ trợ kết nối thanh cái Busbar, một phương thức kết nối phổ biến trong các hệ thống phân phối điện và tủ điện.
Khi được thiết kế và thi công đúng kỹ thuật, hệ thống thanh cái giúp bố trí nguồn điện khoa học, gọn gàng và thuận tiện trong quá trình lắp đặt.
Bên cạnh đó, dòng MCCB này có thiết kế hướng tới khả năng lắp đặt thuận tiện và hỗ trợ kết nối thiết bị đầu cuối. Điều này giúp sản phẩm có thể được tích hợp vào nhiều cấu hình bảng điện khác nhau tùy theo yêu cầu của công trình.
Tiêu chuẩn kỹ thuật của MCCB Shihlin BM30-CN
Theo thông tin kỹ thuật của sản phẩm, MCCB BM30-CN được sản xuất đáp ứng các tiêu chuẩn:
IEC/EN 60947-2, JIS 8370 và JIS 8201-2.
Đây là nhóm tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ thế. Việc xác định rõ tiêu chuẩn giúp người thiết kế, kỹ sư và đơn vị thi công có thêm căn cứ khi lựa chọn thiết bị cho từng dự án.
Sản phẩm mang thương hiệu Shihlin, xuất xứ Đài Loan, là lựa chọn có thể được cân nhắc cho các hệ thống cần MCCB nhỏ gọn với thông số kỹ thuật được xác định rõ.
Ứng dụng của MCCB BM30-CN 3P 30A
Với dòng định mức 30A, cấu hình 3 cực và điện áp hoạt động định mức 500VAC, MCCB BM30-CN 3P 30A 1.5kA có thể được sử dụng trong nhiều hệ thống điện hạ thế như:
- Tủ điện phân phối và bảng điều khiển.
- Hệ thống điện nhà xưởng và nhà máy quy mô phù hợp.
- Các nhánh điện ba pha có dòng tải phù hợp.
- Hệ thống điện công nghiệp nhỏ.
- Hệ thống điện dân dụng sử dụng nguồn ba pha.
- Bảo vệ thiết bị đóng cắt và đường dây điện.
- Các tủ điện cần MCCB có kích thước nhỏ gọn.
Trong mọi trường hợp, thông số tải và dòng ngắn mạch của hệ thống cần được tính toán trước khi quyết định sử dụng thiết bị.
Vì sao nên lựa chọn đúng MCCB thay vì chỉ dựa vào dòng 30A?
Một sai lầm thường gặp khi lựa chọn aptomat là chỉ quan tâm đến dòng định mức. Trên thực tế, một MCCB phù hợp cần được xem xét dựa trên nhiều thông số.
Với BM30-CN 3P 30A, ngoài dòng định mức 30A, người dùng cần chú ý đến số cực 3P, điện áp Ue 500VAC, Ui 690VAC, Uimp 6kV và đặc biệt là khả năng cắt 1.5kA tại AC 380/415V.
Ví dụ, hai hệ thống đều sử dụng tải khoảng 30A nhưng dòng ngắn mạch dự kiến tại điểm lắp đặt có thể hoàn toàn khác nhau. Vì vậy, một model phù hợp cho hệ thống này chưa chắc đáp ứng yêu cầu của hệ thống khác.
Việc kiểm tra đầy đủ thông số giúp tăng độ an toàn, nâng cao tính ổn định và hạn chế lựa chọn sai thiết bị trong quá trình thiết kế tủ điện.
