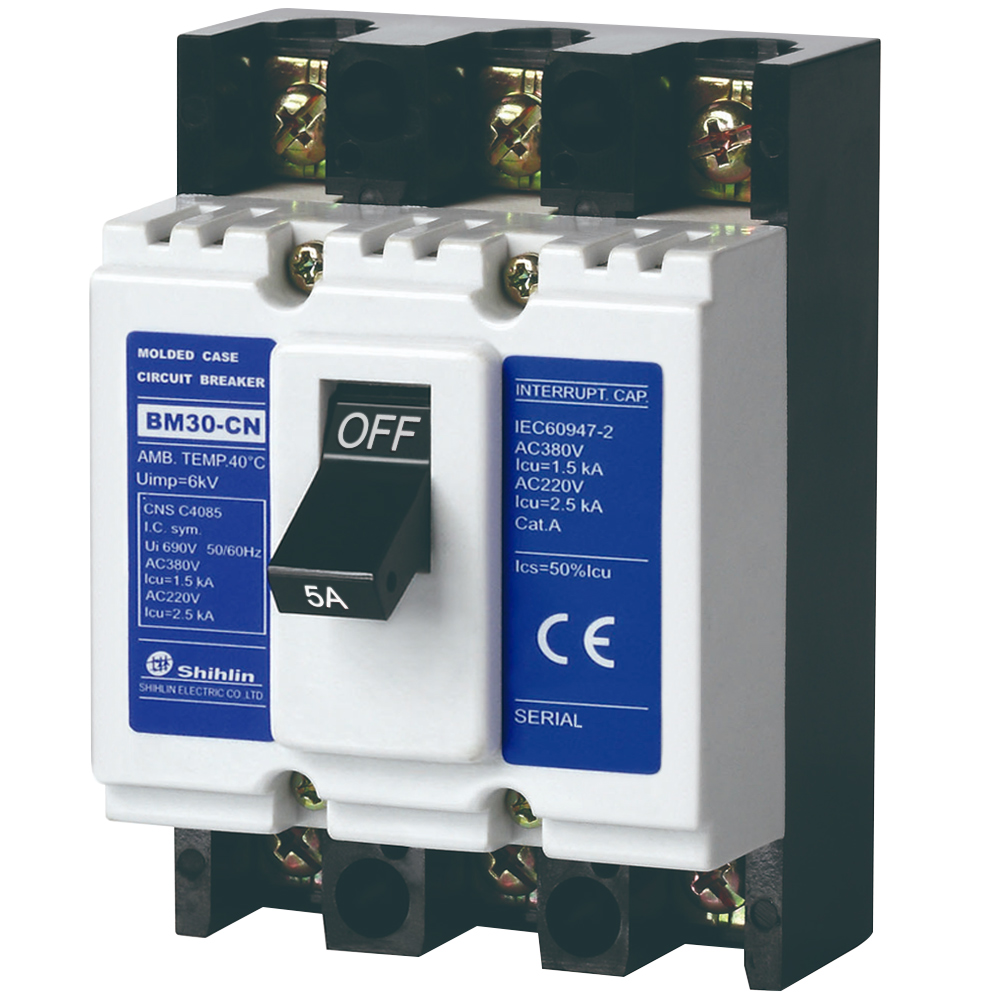

MCCB BM30-CN 3P 5A 1.5kA Shihlin

Trong hệ thống điện dân dụng và công nghiệp, việc lựa chọn thiết bị đóng cắt phù hợp có vai trò quan trọng trong bảo vệ đường dây và thiết bị khi xảy ra tình trạng quá tải hoặc ngắn mạch. MCCB BM30-CN 3P 5A 1.5kA Shihlin là dòng cầu dao dạng khối có kích thước nhỏ gọn, dòng định mức 5A, cấu hình 3 cực và được thiết kế phục vụ các hệ thống điện hạ thế có yêu cầu bảo vệ ổn định.

Sản phẩm có mã hàng BM30CN3P5A, thuộc dòng BM30-CN của thương hiệu Shihlin, xuất xứ Đài Loan. Với khung 30AF, bộ trip từ tính thủy lực và khả năng cắt ngắn mạch 1.5kA tại AC 380/415V, thiết bị phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống máy móc và nhiều ứng dụng điện công nghiệp quy mô nhỏ.

MCCB BM30-CN 3P 5A 1.5kA là gì?

MCCB BM30-CN 3P 5A là cầu dao dạng khối 3 cực, còn thường được gọi là Aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị được sử dụng để đóng cắt và hỗ trợ bảo vệ mạch điện trước những sự cố phổ biến như quá tải và ngắn mạch.

Sản phẩm có dòng điện định mức 5A tại 40°C, hoạt động ở tần số 50/60Hz và sử dụng bộ trip từ tính thủy lực. Cấu hình 3P giúp MCCB phù hợp với các hệ thống cần đóng cắt đồng thời ba cực.

MCCB BM30-CN được thiết kế với vỏ hộp bằng vật liệu nhựa tổng hợp có khả năng cách điện. Những phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước nhằm tăng khả năng làm việc trong môi trường tủ điện.

Thông số kỹ thuật MCCB BM30-CN 3P 5A

Các thông số quan trọng của MCCB Shihlin BM30-CN 3P 5A 1.5kA gồm:

Những thông số trên là cơ sở quan trọng để kỹ thuật viên lựa chọn MCCB theo dòng tải, điện áp hệ thống và khả năng chịu dòng sự cố của từng ứng dụng cụ thể.

Đặc điểm nổi bật của MCCB BM30-CN 3P 5A Shihlin

Bộ trip từ tính thủy lực

Một trong những đặc điểm đáng chú ý của MCCB BM30-CN 3P 5A là được trang bị bộ trip từ tính thủy lực. Cơ cấu này tham gia vào quá trình phát hiện điều kiện dòng điện bất thường và tác động ngắt mạch theo thiết kế của thiết bị.

Nhờ đó, MCCB có thể đảm nhiệm chức năng bảo vệ quá tải và ngắn mạch trong hệ thống điện khi được lựa chọn, lắp đặt và phối hợp bảo vệ đúng kỹ thuật.

Khả năng cắt ngắn mạch phù hợp với hệ thống điện hạ thế

MCCB BM30-CN 3P 5A có khả năng cắt ngắn mạch 1.5kA tại AC 380/415V và đạt 2.5kA tại AC 220/240V.

Thông số khả năng cắt là yếu tố đặc biệt quan trọng khi lựa chọn MCCB. Người thiết kế cần xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo khả năng cắt của thiết bị đáp ứng yêu cầu thực tế.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ hộp của MCCB được chế tạo từ vật liệu nhựa tổng hợp có tính năng cách điện. Thiết kế dạng khối giúp các bộ phận đóng cắt và bảo vệ được bố trí bên trong một kết cấu tương đối nhỏ gọn.

Các bộ phận kim loại chính đồng thời được xử lý chống ăn mòn, góp phần duy trì độ ổn định của thiết bị trong quá trình sử dụng.

Hỗ trợ chống ngưng tụ hơi nước

Các phụ kiện của MCCB BM30-CN được trang bị giải pháp bảo vệ chống ngưng tụ hơi nước. Đây là một đặc điểm hữu ích đối với thiết bị điện thường xuyên hoạt động bên trong tủ điện, nơi điều kiện nhiệt độ và độ ẩm có thể thay đổi.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

MCCB có kích thước 67.5 × 96 × 52 mm và trọng lượng khoảng 0.4kg. Thiết kế nhỏ gọn giúp sản phẩm thuận tiện bố trí trong tủ điện hoặc bảng điều khiển có không gian giới hạn.

Thiết bị sử dụng phương thức kết nối thanh cái Busbar, hỗ trợ việc tích hợp vào hệ thống phân phối điện phù hợp.

Tiêu chuẩn của MCCB Shihlin BM30-CN

Theo thông số sản phẩm, MCCB BM30-CN được sản xuất đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp người sử dụng có thêm cơ sở khi lựa chọn thiết bị cho hệ thống điện.

Tuy nhiên, tiêu chuẩn sản phẩm không thay thế cho quá trình tính toán kỹ thuật. Khi lựa chọn MCCB, vẫn cần xem xét dòng tải, dòng ngắn mạch dự kiến, điện áp, điều kiện môi trường và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Ứng dụng của MCCB BM30-CN 3P 5A 1.5kA

Với cấu hình 3P, dòng định mức 5A và khung 30AF, MCCB BM30-CN có thể được ứng dụng trong nhiều hệ thống điện hạ thế như:

• Bảo vệ mạch điện trong bảng điều khiển.
• Lắp đặt trong tủ điện máy móc và thiết bị.
• Hệ thống điện nhà máy và xưởng sản xuất quy mô phù hợp.
• Mạng điện công nghiệp hạ thế.
• Hệ thống điện dân dụng có yêu cầu sử dụng MCCB 3 cực.
• Các nhánh tải có dòng làm việc phù hợp với định mức 5A.
• Hệ thống điều khiển và phân phối điện công suất nhỏ.

Đặc biệt, do dòng định mức chỉ 5A, sản phẩm nên được sử dụng cho những nhánh mạch có dòng tải phù hợp thay vì lựa chọn đơn thuần dựa trên kích thước hoặc số cực của MCCB.

Vì sao cần chọn đúng dòng định mức và khả năng cắt?

Khi lựa chọn Aptomat khối MCCB, hai thông số không nên bỏ qua là dòng điện định mức và khả năng cắt ngắn mạch.

Đối với BM30-CN 3P 5A, dòng định mức In là 5A tại 40°C. Vì vậy, kỹ thuật viên cần xác định dòng tải thực tế, đặc tính tải, tiết diện dây dẫn và điều kiện môi trường trước khi quyết định sử dụng.

Tương tự, khả năng cắt 1.5kA tại AC 380/415V phải được đối chiếu với dòng ngắn mạch dự kiến tại điểm lắp đặt. Nếu dòng sự cố có khả năng vượt quá khả năng cắt của MCCB, cần lựa chọn thiết bị có thông số Icu phù hợp hơn.

Đây là nguyên tắc quan trọng để đảm bảo MCCB không chỉ “đúng dòng” mà còn phù hợp với mức độ sự cố tiềm năng của hệ thống.

Lưu ý khi lắp đặt MCCB BM30-CN 3P 5A

Để MCCB hoạt động đúng chức năng, quá trình lựa chọn và lắp đặt cần được thực hiện theo thiết kế của hệ thống điện. Trước khi lắp đặt, nên kiểm tra chính xác mã sản phẩm BM30CN3P5A, số cực 3P, dòng định mức 5A và điện áp sử dụng.

Các đầu nối hoặc thanh cái cần được lắp chắc chắn theo yêu cầu kỹ thuật. Đồng thời, cần đảm bảo thiết bị được bố trí trong môi trường phù hợp, hạn chế bụi bẩn, độ ẩm quá mức và các tác động cơ học không cần thiết.

Đối với hệ thống điện công nghiệp, việc tính toán, lắp đặt và kiểm tra nên được thực hiện bởi người có chuyên môn về điện để đảm bảo khả năng phối hợp giữa MCCB với dây dẫn, tải và các thiết bị bảo vệ khác.

MCCB BM30-CN 3P 5A phù hợp với những hệ thống nào?

Sản phẩm là lựa chọn đáng cân nhắc khi hệ thống cần một MCCB đáp ứng đồng thời các tiêu chí: 3 cực, dòng định mức 5A, khung 30AF, điện áp hoạt động định mức 500VAC và khả năng cắt 1.5kA tại AC 380/415V.

Đối với những hệ thống có dòng tải hoặc dòng ngắn mạch lớn hơn, người thiết kế nên cân nhắc các MCCB có dòng định mức và khả năng cắt cao hơn thay vì sử dụng BM30-CN 3P 5A ngoài phạm vi thông số thiết kế.
