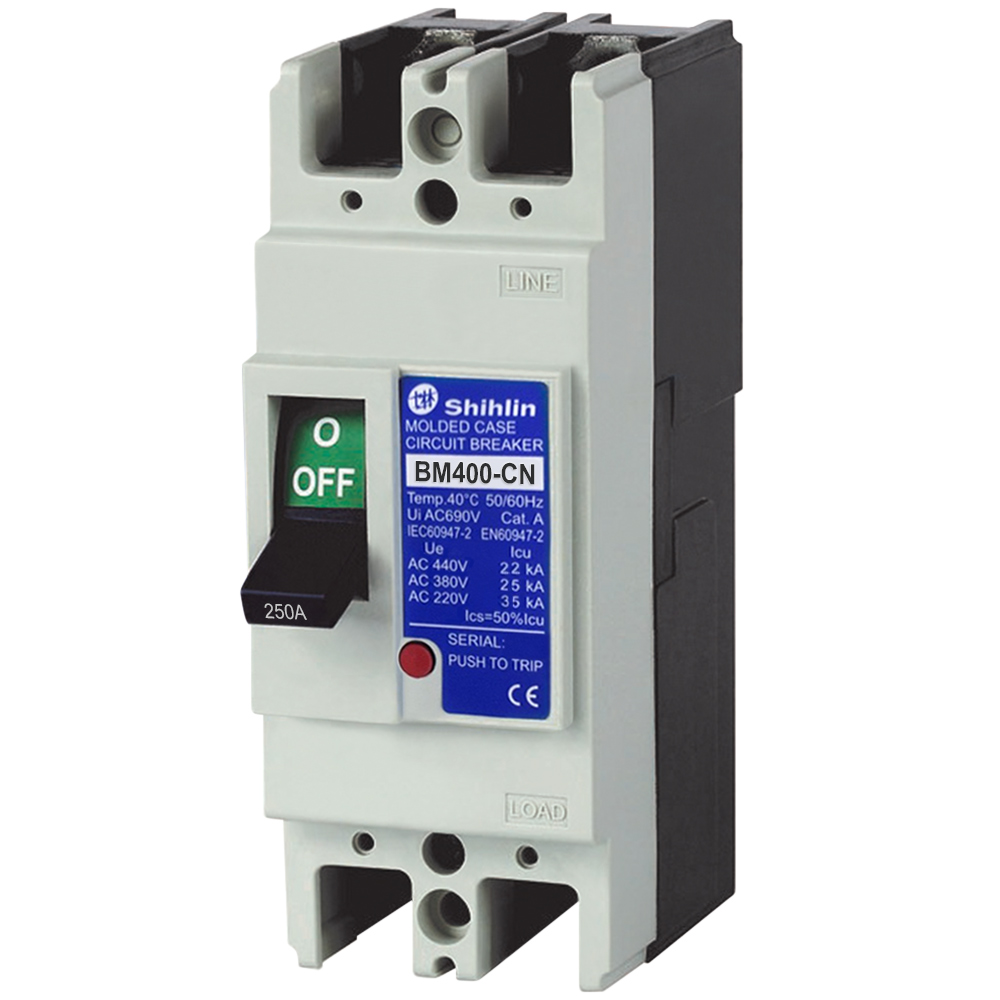

MCCB BM400-CN 2P 250A 25kA Shihlin

Tổng quan MCCB BM400-CN 2P 250A Shihlin

MCCB BM400-CN 2P 250A 25kA có mã hàng BM400CN2P250A, thuộc thương hiệu Shihlin – Đài Loan. Thiết bị còn thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm được thiết kế với 2 cực (2P) và kích thước khung 400AF, trong khi dòng điện định mức In là 250A tại 40°C. Cấu hình này đáp ứng nhu cầu bảo vệ cho các đường dây và hệ thống điện có tải tương đối lớn.

MCCB sử dụng bộ trip từ nhiệt, thực hiện chức năng bảo vệ khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Đây là hai sự cố phổ biến có khả năng ảnh hưởng đến dây dẫn, thiết bị điện và độ ổn định của toàn bộ hệ thống.

Thông số kỹ thuật MCCB BM400-CN 2P 250A

Các thông số chính của sản phẩm gồm:

Những thông số trên cần được đối chiếu với yêu cầu thực tế của hệ thống như dòng tải, điện áp vận hành, dòng ngắn mạch dự kiến, phương án phối hợp bảo vệ và điều kiện lắp đặt trước khi lựa chọn MCCB.

Đặc điểm nổi bật của MCCB BM400-CN 2P 250A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng nhất của MCCB Shihlin BM400-CN 2P 250A là bảo vệ hệ thống khi dòng điện vượt quá giới hạn cho phép hoặc xuất hiện ngắn mạch.

Thiết bị được trang bị bộ trip từ nhiệt. Cơ chế nhiệt đảm nhiệm việc phát hiện tình trạng quá tải, trong khi cơ chế từ hỗ trợ tác động nhanh khi xuất hiện dòng ngắn mạch lớn. Nhờ đó, MCCB góp phần hạn chế ảnh hưởng của sự cố đến dây dẫn và các thiết bị phía sau.

Khả năng cắt ngắn mạch 25kA

Tại điện áp AC 380/415V, MCCB BM400-CN 2P 250A có khả năng cắt ngắn mạch Icu 25kA. Khi sử dụng ở AC 220/240V, khả năng cắt được công bố ở mức 35kA.

Khả năng cắt là thông số đặc biệt quan trọng khi lựa chọn MCCB. Người thiết kế cần xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt và lựa chọn thiết bị có khả năng cắt phù hợp.

Điện áp cách điện lên đến 690VAC

Sản phẩm có điện áp cách điện định mức Ui 690VAC, điện áp hoạt động định mức Ue 500VAC và điện áp chịu xung định mức Uimp 8kV. Các thông số này giúp MCCB phù hợp với nhiều cấu hình của hệ thống phân phối điện hạ thế.

Vỏ cách điện chắc chắn

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, giúp cách ly các bộ phận mang điện bên trong với môi trường bên ngoài.

Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ trước hiện tượng ngưng tụ hơi nước. Đây là những đặc điểm hữu ích đối với thiết bị thường xuyên làm việc bên trong tủ điện và môi trường công nghiệp.

Hỗ trợ kết nối Busbar

BM400CN2P250A hỗ trợ phương án kết nối với thanh cái đồng Busbar tùy chọn. Việc sử dụng busbar phù hợp giúp bố trí hệ thống phân phối điện trong tủ điện gọn gàng hơn, đặc biệt đối với các hệ thống có dòng tải lớn.

Tiêu chuẩn của MCCB BM400-CN 2P 250A

MCCB BM400-CN được thiết kế đáp ứng các tiêu chuẩn được nhà sản xuất công bố gồm:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt trong hệ thống thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp người dùng có cơ sở rõ ràng hơn khi lựa chọn thiết bị cho hệ thống điện.

Ứng dụng của MCCB BM400-CN 2P 250A 25kA

Nhờ dòng định mức 250A, khung 400AF và khả năng cắt 25kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển và thiết bị đóng cắt.
• Hệ thống phân phối điện trong nhà máy.
• Mạng điện công nghiệp và công nghiệp quy mô nhỏ.
• Hệ thống điện cho nhà xưởng, công trình và khu sản xuất.
• Các đường dây cần bảo vệ quá tải và ngắn mạch với dòng định mức phù hợp.

Tuy nhiên, lựa chọn MCCB không nên chỉ dựa vào dòng điện 250A. Kỹ sư hoặc đơn vị thi công cần đồng thời xem xét tiết diện dây dẫn, đặc tính tải, điện áp, dòng ngắn mạch dự kiến và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Vì sao nên lựa chọn MCCB Shihlin BM400-CN 2P 250A?

Một trong những ưu điểm đáng chú ý của MCCB BM400-CN 2P 250A Shihlin là sự kết hợp giữa khả năng đóng cắt và bảo vệ trong cùng một thiết bị. MCCB vừa có thể thực hiện thao tác đóng/ngắt mạch điện, vừa bảo vệ đường dây trước các điều kiện dòng điện bất thường.

Khung 400AF mang đến nền tảng phù hợp cho dòng định mức 250A, trong khi bộ trip từ nhiệt đáp ứng hai chức năng bảo vệ quan trọng là quá tải và ngắn mạch.

Ngoài ra, thiết bị có tần số hoạt động 50/60Hz, Ui 690VAC, Ue 500VAC và Uimp 8kV, tạo khả năng ứng dụng linh hoạt trong nhiều hệ thống phân phối điện.

Kích thước 140 x 257 x 103 mm cũng là thông tin quan trọng để kỹ thuật viên chủ động tính toán không gian bố trí bên trong tủ điện trước khi thi công.

Lưu ý khi lựa chọn và lắp đặt BM400CN2P250A

Để MCCB hoạt động đúng chức năng bảo vệ, việc lựa chọn và lắp đặt cần được thực hiện dựa trên tính toán kỹ thuật thực tế. Đặc biệt, cần kiểm tra dòng tải của hệ thống có phù hợp với mức định mức 250A hay không.

Khả năng cắt 25kA tại 380/415VAC cũng phải lớn hơn hoặc phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt. Đồng thời, dây dẫn, thanh cái và các thiết bị đóng cắt liên quan cần được lựa chọn đồng bộ.

Khi sử dụng kết nối Busbar, cần đảm bảo thanh cái đồng có tiết diện, khả năng chịu dòng và phương pháp lắp đặt phù hợp. Các đầu nối phải được siết đúng kỹ thuật để hạn chế tình trạng tiếp xúc kém gây phát nhiệt trong quá trình vận hành.

Việc lắp đặt, kiểm tra và bảo trì MCCB nên được thực hiện bởi nhân sự có chuyên môn về điện và tuân thủ các quy định an toàn hiện hành.
