MCCB BM400-CN 2P 300A 25kA Shihlin

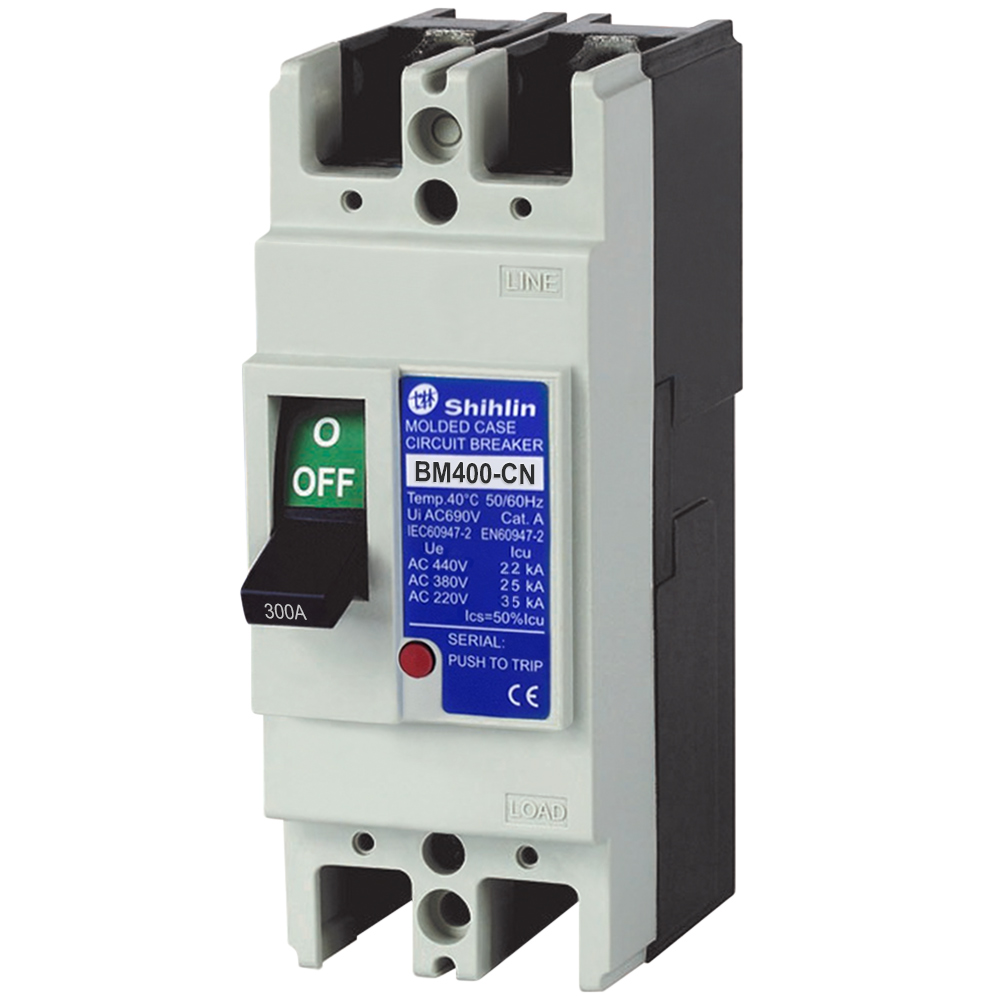

MCCB BM400-CN 2P 300A 25kA Shihlin là thiết bị đóng cắt và bảo vệ mạch điện hạ thế, được thiết kế với dòng định mức 300A, khung 400AF và khả năng cắt ngắn mạch 25kA tại điện áp AC 380/415V. Sản phẩm sử dụng bộ trip từ nhiệt, hỗ trợ bảo vệ hệ thống trước các sự cố quá tải và ngắn mạch, phù hợp cho tủ điện, bảng điều khiển và nhiều hệ thống phân phối điện công nghiệp.

Sản phẩm có mã BM400CN2P300A, thuộc dòng MCCB BM400-CN của Shihlin – thương hiệu thiết bị điện đến từ Đài Loan. Với thiết kế 2 cực, điện áp cách điện định mức 690VAC và khả năng kết nối thanh cái đồng tùy chọn, MCCB đáp ứng tốt yêu cầu đóng cắt và bảo vệ trong nhiều hệ thống điện hạ thế.

Thông số kỹ thuật MCCB BM400-CN 2P 300A

MCCB BM400-CN 2P 300A là gì?

MCCB BM400-CN 2P 300A là cầu dao tự động dạng khối (Molded Case Circuit Breaker), còn thường được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng/ngắt mạch điện và hỗ trợ bảo vệ đường dây, thiết bị điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Phiên bản BM400-CN có kích thước khung 400AF, trong khi model BM400CN2P300A sử dụng dòng định mức 300A. Thiết kế 2P phù hợp với những hệ thống yêu cầu đóng cắt đồng thời hai cực.

Một trong những thông số quan trọng của sản phẩm là khả năng cắt ngắn mạch 25kA tại AC 380/415V và 35kA tại AC 220/240V. Đây là cơ sở kỹ thuật quan trọng khi kỹ sư lựa chọn MCCB theo mức dòng sự cố dự kiến tại vị trí lắp đặt.

Đặc điểm nổi bật của MCCB BM400-CN 2P 300A Shihlin

Bộ trip từ nhiệt bảo vệ quá tải và ngắn mạch

MCCB BM400-CN 2P 300A được trang bị bộ trip từ nhiệt. Cơ chế này giúp thiết bị thực hiện chức năng bảo vệ khi dòng điện vượt quá giới hạn cho phép hoặc khi xảy ra sự cố ngắn mạch.

Nhờ đó, MCCB góp phần hạn chế ảnh hưởng của sự cố đến dây dẫn, thiết bị đóng cắt và các thành phần khác trong hệ thống điện.

Khả năng cắt ngắn mạch 25kA

Tại điện áp AC 380/415V, MCCB BM400-CN có Icu 25kA. Ở AC 220/240V, khả năng cắt ngắn mạch đạt 35kA. Sản phẩm có Ics bằng 50% Icu.

Khi lựa chọn MCCB cho công trình thực tế, khả năng cắt cần được đối chiếu với dòng ngắn mạch dự kiến tại điểm lắp đặt để đảm bảo thiết bị đáp ứng yêu cầu bảo vệ của hệ thống.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ hộp của MCCB được chế tạo từ nhựa tổng hợp cách điện, phù hợp với đặc điểm của thiết bị đóng cắt dạng khối. Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng chống ảnh hưởng của hiện tượng ngưng tụ hơi nước.

Thiết kế này giúp MCCB phù hợp với môi trường tủ điện và các hệ thống điện công nghiệp có yêu cầu sử dụng ổn định trong thời gian dài.

Hỗ trợ kết nối Busbar

MCCB BM400-CN 2P 300A có tùy chọn kết nối bằng thanh cái đồng (Busbar). Đây là phương án kết nối thường được sử dụng trong các tủ phân phối điện có dòng tải lớn, giúp bố trí hệ thống điện khoa học và thuận tiện hơn tùy theo thiết kế của tủ.

Tiêu chuẩn của MCCB BM400-CN

Thiết bị được sản xuất đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2. Đây là nhóm tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ trong hệ thống điện hạ thế.

Việc xác định đúng tiêu chuẩn kỹ thuật là yếu tố quan trọng khi lựa chọn MCCB cho tủ điện công nghiệp, đặc biệt với các dự án yêu cầu hồ sơ thiết bị, thông số kỹ thuật và khả năng phối hợp bảo vệ rõ ràng.

Ứng dụng của MCCB BM400-CN 2P 300A

Với dòng định mức 300A và khả năng cắt 25kA tại AC 380/415V, MCCB Shihlin BM400-CN 2P 300A có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển và hệ thống đóng cắt điện.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Mạng lưới phân phối điện công nghiệp.
• Hệ thống điện dân dụng và công nghiệp quy mô phù hợp.
• Các nhánh tải cần MCCB 2P dòng định mức 300A.
• Hệ thống sử dụng thanh cái đồng Busbar theo thiết kế.

Việc lựa chọn MCCB không nên chỉ dựa vào dòng định mức 300A. Người thiết kế cần xem xét đồng thời điện áp làm việc, dòng tải, tiết diện dây dẫn, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Vì sao nên lựa chọn MCCB BM400-CN 2P 300A?

Điểm đáng chú ý của BM400CN2P300A nằm ở sự kết hợp giữa khung 400AF, dòng định mức 300A, thiết kế 2 cực và bộ trip từ nhiệt. Sản phẩm cung cấp chức năng đóng cắt đồng thời bảo vệ quá tải, ngắn mạch cho hệ thống điện.

Bên cạnh đó, điện áp cách điện định mức Ui 690VAC, điện áp hoạt động định mức Ue 500VAC và điện áp xung định mức Uimp 8kV cung cấp những thông số cần thiết để kỹ sư đánh giá khả năng tương thích với hệ thống.

Kích thước thiết bị 140 x 257 x 103 mm và trọng lượng khoảng 5 kg cũng cần được tính toán khi thiết kế không gian lắp đặt trong tủ điện.

Lưu ý khi lựa chọn và lắp đặt MCCB 300A

Để MCCB phát huy đúng chức năng bảo vệ, việc lựa chọn thiết bị cần dựa trên thông số thực tế của hệ thống. Dòng định mức của MCCB phải phù hợp với tải và khả năng chịu dòng của dây dẫn. Đồng thời, khả năng cắt ngắn mạch của thiết bị cần lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại điểm lắp đặt.

Khi thi công, cần bảo đảm các đầu nối hoặc Busbar được lắp đặt chắc chắn, đúng yêu cầu kỹ thuật. Việc siết đầu nối không phù hợp có thể làm tăng điện trở tiếp xúc và phát sinh nhiệt trong quá trình vận hành.

Đối với hệ thống điện công nghiệp quan trọng, việc tính toán và lựa chọn MCCB nên được thực hiện bởi kỹ sư hoặc đơn vị kỹ thuật có chuyên môn, dựa trên sơ đồ và thông số thực tế của công trình.
