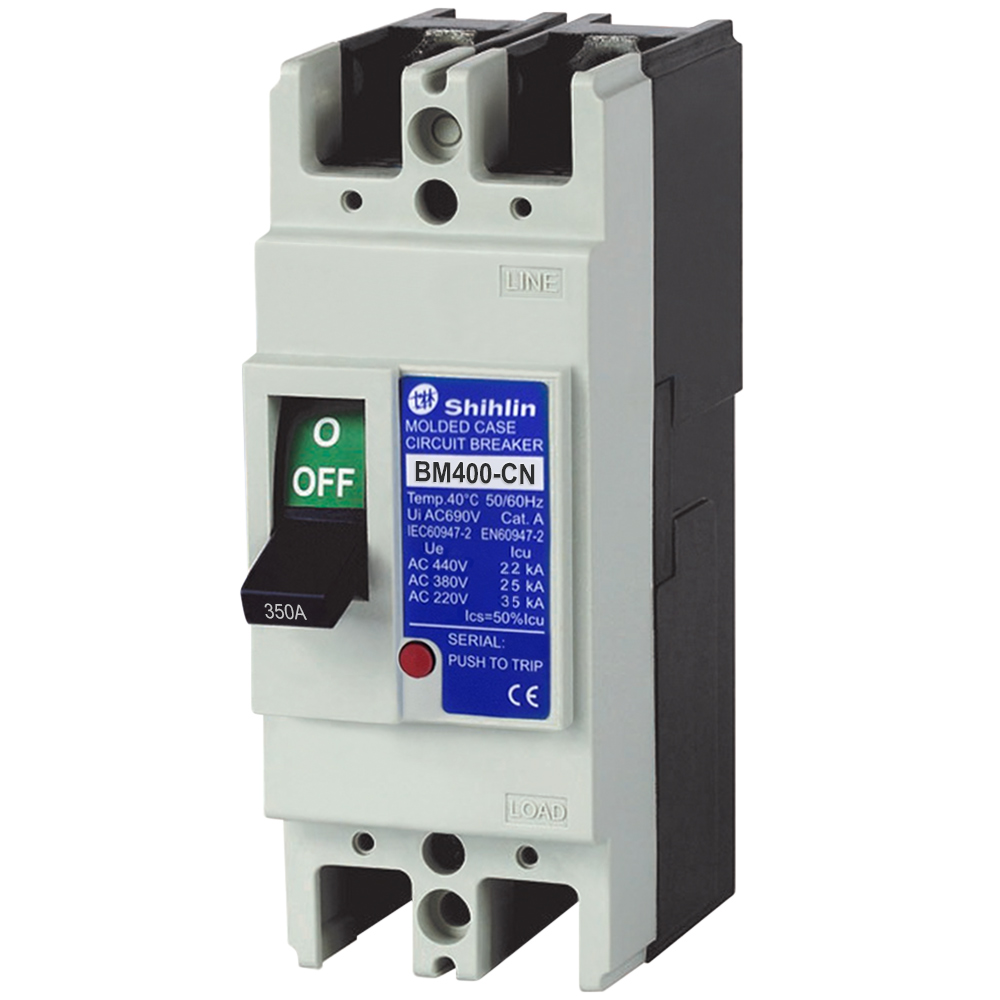

MCCB BM400-CN 2P 350A 25kA Shihlin
Mô tả sản phẩm
Tổng quan về MCCB BM400-CN 2P 350A 25kA
MCCB BM400-CN 2P 350A là thiết bị đóng cắt và bảo vệ mạch điện của thương hiệu Shihlin, xuất xứ Đài Loan. MCCB còn thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối.
Khác với chức năng đóng/ngắt thông thường, MCCB được sử dụng nhằm hỗ trợ bảo vệ đường dây và thiết bị điện khi xuất hiện những điều kiện bất thường như quá tải hoặc ngắn mạch.
Model BM400-CN 2P 350A có dòng định mức In 350A tại 40°C, phù hợp với những hệ thống yêu cầu khả năng chịu tải tương đối lớn. Sản phẩm sử dụng bộ trip từ nhiệt, kết hợp cơ chế bảo vệ nhiệt đối với quá tải và bảo vệ từ đối với dòng ngắn mạch.
Đây là cấu hình phù hợp cho các hệ thống điện công nghiệp, tủ phân phối điện, bảng điều khiển và nhiều mạng điện hạ thế khác.
Thông số kỹ thuật MCCB BM400-CN 2P 350A
Các thông số chính của sản phẩm gồm:
- Tên sản phẩm: MCCB BM400-CN 2P 350A 25kA
- Mã hàng: BM400CN2P350A
- Thương hiệu: Shihlin
- Xuất xứ thương hiệu: Đài Loan
- Kích thước khung: 400AF
- Số cực: 2P
- Dòng điện định mức (In): 350A tại 40°C
- Tần số hoạt động: 50/60Hz
- Điện áp cách điện định mức (Ui): 690VAC
- Điện áp hoạt động định mức (Ue): 500VAC
- Điện áp xung định mức (Uimp): 8kV
- Khả năng cắt ngắn mạch tại AC 380/415V: 25kA
- Khả năng cắt ngắn mạch tại AC 220/240V: 35kA
- Ics: 50% Icu
- Bộ Trip: Từ nhiệt
- Kết nối: Thanh cái đồng Busbar (tùy chọn)
- Kích thước: 140 x 257 x 103 mm
- Trọng lượng: Khoảng 5kg
- Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2
Những thông số trên giúp kỹ sư, nhà thầu và đơn vị thiết kế điện có cơ sở để đối chiếu MCCB với yêu cầu kỹ thuật thực tế của từng hệ thống trước khi lựa chọn.
Đặc điểm nổi bật của MCCB BM400-CN 2P 350A
Khả năng bảo vệ quá tải và ngắn mạch
Một trong những chức năng quan trọng của MCCB BM400-CN 2P 350A là bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch.
Khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian nhất định, cơ cấu bảo vệ nhiệt có nhiệm vụ tác động để ngắt mạch. Trong trường hợp xảy ra dòng ngắn mạch lớn, cơ cấu bảo vệ từ hỗ trợ MCCB phản ứng nhanh hơn nhằm cô lập phần mạch gặp sự cố.
Cơ chế này góp phần hạn chế ảnh hưởng của dòng điện bất thường tới dây dẫn và các thiết bị phía sau MCCB.
Dòng định mức 350A, khung 400AF
Sản phẩm thuộc khung 400AF và có dòng điện định mức 350A tại nhiệt độ 40°C. Đây là mức dòng phù hợp cho nhiều hệ thống phân phối điện có công suất tương đối lớn.
Việc lựa chọn MCCB theo đúng dòng tải là yếu tố rất quan trọng. Người dùng không nên chỉ dựa vào thông số 350A mà cần tính toán thêm tiết diện dây dẫn, đặc tính tải, điều kiện môi trường, khả năng phối hợp bảo vệ và yêu cầu của toàn bộ hệ thống.
Khả năng cắt ngắn mạch 25kA
MCCB BM400-CN có khả năng cắt ngắn mạch 25kA tại AC 380/415V và đạt 35kA tại AC 220/240V.
Thông số khả năng cắt đặc biệt quan trọng khi lựa chọn MCCB. Thiết bị cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Vì vậy, đối với các dự án công nghiệp, kỹ sư cần thực hiện tính toán dòng sự cố trước khi quyết định sử dụng model này.
Điện áp cách điện lên đến 690VAC
Thiết bị có điện áp cách điện định mức Ui 690VAC, điện áp hoạt động định mức Ue 500VAC và điện áp xung định mức Uimp 8kV.
Những thông số này thể hiện đặc tính cách điện và khả năng làm việc của thiết bị trong điều kiện điện áp được nhà sản xuất quy định, giúp người thiết kế dễ dàng đánh giá mức độ phù hợp với hệ thống.
Thiết kế chắc chắn, phù hợp môi trường công nghiệp
MCCB BM400-CN được trang bị vỏ hộp cách điện bằng vật liệu nhựa tổng hợp, góp phần bảo vệ các bộ phận bên trong và tăng khả năng cách điện khi thiết bị vận hành đúng điều kiện kỹ thuật.
Các bộ phận kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước. Đây là những đặc điểm đáng chú ý đối với thiết bị được sử dụng trong tủ điện và môi trường công nghiệp.
Sản phẩm cũng hỗ trợ kết nối thanh cái đồng Busbar tùy chọn, tạo điều kiện thuận lợi khi triển khai trong các tủ phân phối điện sử dụng hệ thống thanh cái.
Với kích thước 140 x 257 x 103 mm và trọng lượng khoảng 5kg, người thiết kế có thể chủ động bố trí không gian lắp đặt phù hợp trong tủ điện.
MCCB BM400-CN 2P 350A đạt những tiêu chuẩn nào?
Sản phẩm được thiết kế đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.
Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp kỹ sư và đơn vị thi công có thêm cơ sở để đánh giá khả năng phù hợp với yêu cầu của dự án.
Tuy nhiên, khi triển khai thực tế, cần đối chiếu đầy đủ catalogue, tài liệu kỹ thuật của nhà sản xuất và tiêu chuẩn áp dụng cho từng công trình.
Ứng dụng của MCCB BM400-CN 2P 350A
Nhờ dòng định mức 350A cùng khả năng bảo vệ quá tải và ngắn mạch, CB khối BM400-CN 2P 350A Shihlin có thể được sử dụng trong nhiều hệ thống như:
- Tủ điện phân phối tổng và tủ điện phân phối nhánh.
- Bảng điều khiển và hệ thống đóng cắt điện.
- Hệ thống điện trong nhà máy và xưởng sản xuất.
- Mạng điện hạ thế trong công nghiệp.
- Hệ thống điện cho các công trình có tải phù hợp.
- Các tủ điện sử dụng kết nối thanh cái đồng Busbar.
Trong từng ứng dụng, thông số MCCB cần được lựa chọn dựa trên dòng tải thực tế và khả năng chịu dòng của dây dẫn. Đồng thời, cần xem xét khả năng cắt ngắn mạch tại vị trí lắp đặt để đảm bảo thiết bị đáp ứng yêu cầu thiết kế.
Vì sao nên lựa chọn MCCB BM400-CN 2P 350A Shihlin?
Điểm đáng chú ý của model này nằm ở sự kết hợp giữa dòng định mức 350A, khung 400AF, khả năng cắt 25kA tại 380/415VAC và bộ trip từ nhiệt. Cấu hình này đáp ứng nhu cầu bảo vệ của nhiều hệ thống điện hạ thế có dòng tải lớn.
Bên cạnh đó, sản phẩm mang thương hiệu Shihlin, có thông số kỹ thuật rõ ràng và đáp ứng các tiêu chuẩn IEC/EN và JIS được công bố. Khả năng kết nối Busbar tùy chọn cũng giúp thiết bị linh hoạt hơn khi thiết kế tủ điện công nghiệp.
Đối với nhà thầu, kỹ sư hoặc đơn vị vận hành, lựa chọn đúng MCCB không chỉ dựa vào thương hiệu mà cần căn cứ vào dòng định mức, điện áp làm việc, số cực, khả năng cắt ngắn mạch, đặc tính bộ trip và điều kiện vận hành thực tế.
Lưu ý khi lựa chọn và lắp đặt MCCB BM400-CN 350A
Để MCCB hoạt động đúng chức năng, việc lựa chọn và lắp đặt cần được thực hiện bởi người có chuyên môn về điện. Trước khi sử dụng, nên kiểm tra dòng tải dự kiến, điện áp hệ thống, dòng ngắn mạch tại điểm lắp đặt và tiết diện dây dẫn.
Đặc biệt, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 350A. Nếu khả năng cắt của MCCB thấp hơn dòng ngắn mạch dự kiến của hệ thống, thiết bị có thể không đáp ứng yêu cầu bảo vệ khi xảy ra sự cố.
Ngoài ra, cần đảm bảo đầu nối được siết đúng yêu cầu kỹ thuật, bố trí khoảng cách lắp đặt phù hợp và thực hiện kiểm tra, bảo trì định kỳ theo hướng dẫn của nhà sản xuất.
