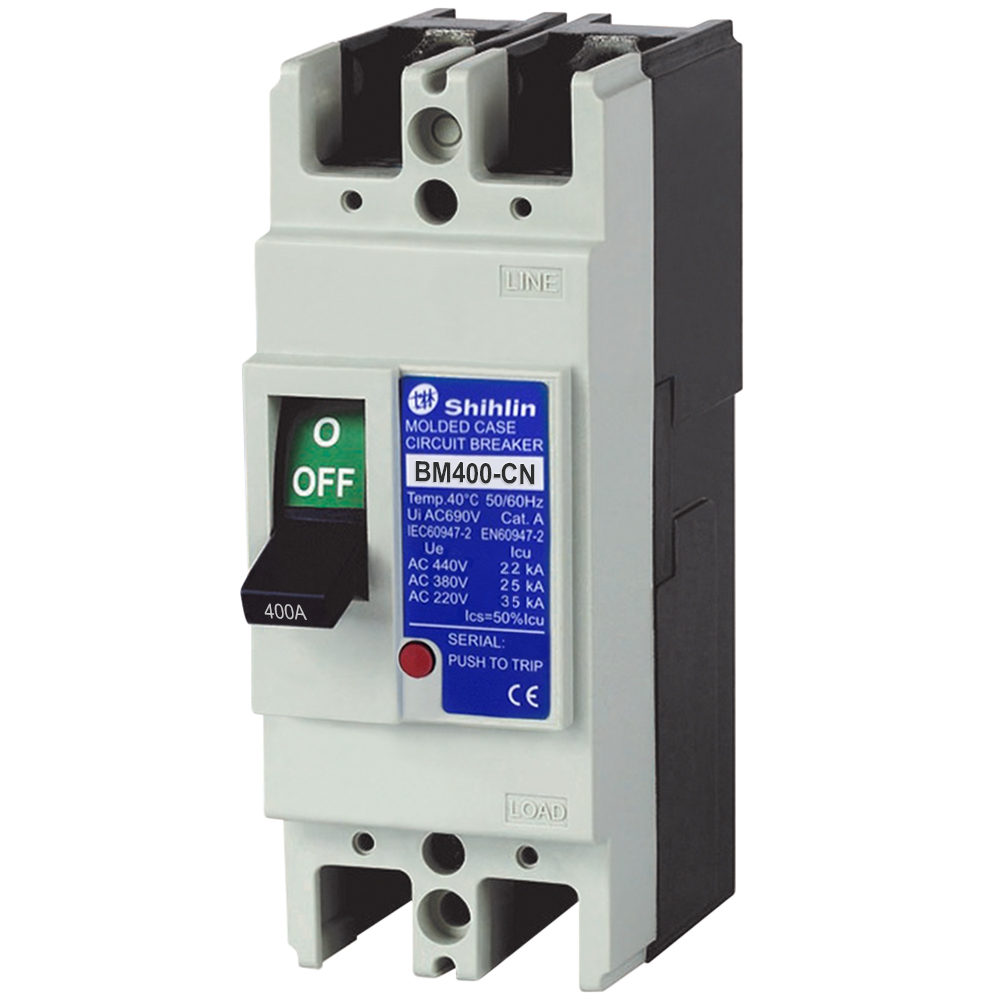

MCCB BM400-CN 2P 400A 25kA Shihlin

Tổng quan MCCB BM400-CN 2P 400A 25kA

MCCB BM400-CN 2P 400A là thiết bị đóng cắt dạng khối của thương hiệu Shihlin, xuất xứ Đài Loan. MCCB còn thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối.

Thiết bị có nhiệm vụ đóng – ngắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện tình trạng dòng điện vượt quá giới hạn cho phép hoặc xảy ra ngắn mạch. Đây là chức năng đặc biệt quan trọng đối với các hệ thống điện có dòng tải lớn, nơi sự cố điện có thể gây ảnh hưởng đến dây dẫn, thiết bị và quá trình vận hành.

BM400-CN sở hữu kích thước khung 400AF, dòng định mức 400A tại 40°C, tần số hoạt động 50/60Hz và điện áp cách điện định mức Ui lên đến 690VAC.

Thông số kỹ thuật MCCB BM400-CN 2P 400A

Các thông số chính của sản phẩm gồm:

Việc nắm rõ các thông số kỹ thuật giúp kỹ sư và đơn vị thi công đánh giá khả năng tương thích của MCCB với tải, điện áp vận hành, dòng ngắn mạch dự kiến và cấu hình của hệ thống điện thực tế.

Đặc điểm nổi bật của MCCB BM400-CN 2P 400A

Bảo vệ quá tải và ngắn mạch

Một trong những chức năng chính của MCCB Shihlin BM400-CN 400A là bảo vệ hệ thống điện trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Thiết bị được trang bị bộ trip từ nhiệt. Cơ chế bảo vệ nhiệt hỗ trợ xử lý tình trạng quá tải, trong khi cơ chế từ giúp MCCB phản ứng khi xuất hiện dòng ngắn mạch lớn. Nhờ đó, thiết bị góp phần cô lập phần mạch gặp sự cố và hạn chế ảnh hưởng đến các thành phần khác của hệ thống.

Khả năng cắt ngắn mạch 25kA

MCCB BM400-CN có khả năng cắt ngắn mạch 25kA tại AC 380/415V. Tại AC 220/240V, khả năng cắt đạt 35kA.

Thông số khả năng cắt là một tiêu chí cần được xem xét kỹ khi lựa chọn MCCB. Người thiết kế cần đối chiếu Icu/Ics của thiết bị với dòng ngắn mạch dự kiến tại vị trí lắp đặt thay vì chỉ lựa chọn MCCB dựa trên dòng định mức.

Dòng định mức 400A

Với dòng điện định mức In = 400A tại nhiệt độ 40°C, sản phẩm hướng đến các nhánh phân phối và hệ thống điện có nhu cầu tải tương đối lớn.

Khi lựa chọn MCCB 400A, cần tính toán đồng bộ với tiết diện dây dẫn, thanh cái, đặc tính tải, nhiệt độ môi trường, điều kiện lắp đặt và khả năng phối hợp bảo vệ với các thiết bị đóng cắt khác.

Vỏ cách điện và xử lý các bộ phận kim loại

Vỏ hộp của BM400-CN được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện. Các phần kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước.

Những đặc điểm này giúp sản phẩm đáp ứng tốt hơn yêu cầu sử dụng trong môi trường tủ điện và hệ thống điện công nghiệp.

Hỗ trợ kết nối Busbar

MCCB BM400-CN có tùy chọn kết nối với thanh cái đồng (Busbar). Đây là phương thức kết nối phổ biến trong các tủ điện phân phối có dòng tải lớn, giúp bố trí hệ thống điện khoa học và thuận tiện cho thiết kế tủ.

Tiêu chuẩn của MCCB Shihlin BM400-CN

Theo thông số sản phẩm, MCCB BM400-CN 2P 400A đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt trong nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc xem xét tiêu chuẩn kỹ thuật là yếu tố cần thiết khi lựa chọn MCCB cho các dự án, đặc biệt với hệ thống điện công nghiệp có yêu cầu cụ thể về thiết kế và bảo vệ.

Ứng dụng của MCCB BM400-CN 2P 400A

Nhờ dòng định mức 400A và khả năng bảo vệ quá tải, ngắn mạch, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối trong nhà máy và xưởng sản xuất.
• Bảng điều khiển và hệ thống đóng cắt điện.
• Hệ thống phân phối điện công nghiệp.
• Mạng điện hạ thế tại công trình.
• Hệ thống điện dân dụng và công nghiệp nhỏ có thông số phù hợp.
• Các nhánh cấp nguồn cần sử dụng MCCB 2P dòng định mức 400A.
• Tủ điện sử dụng thanh cái đồng và cần giải pháp kết nối Busbar phù hợp.

Tuy nhiên, MCCB không nên được lựa chọn chỉ dựa trên công suất hoặc dòng điện danh định. Để đảm bảo khả năng bảo vệ, cần tính toán dòng tải, dòng ngắn mạch dự kiến, điều kiện môi trường và khả năng phối hợp với thiết bị bảo vệ phía trước, phía sau.

Vì sao nên lựa chọn MCCB BM400-CN 2P 400A?

Điểm đáng chú ý của aptomat khối BM400-CN 2P 400A nằm ở sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch và cơ chế bảo vệ từ nhiệt.

Sản phẩm có Ui 690VAC, Ue 500VAC và Uimp 8kV, phù hợp với nhiều cấu hình hệ thống điện hạ thế khi các thông số thiết kế tương thích. Khả năng cắt 25kA tại 380/415VAC cũng giúp thiết bị đáp ứng nhu cầu của nhiều hệ thống phân phối điện.

Bên cạnh đó, kích thước 140 × 257 × 103 mm và trọng lượng khoảng 5kg là những dữ liệu cần thiết để kỹ sư chủ động bố trí không gian trong tủ điện, thiết kế thanh cái và lên phương án lắp đặt.

Lưu ý khi lựa chọn và lắp đặt MCCB 400A

Để MCCB hoạt động đúng chức năng, người dùng cần kiểm tra kỹ các thông số của hệ thống trước khi lựa chọn. Đặc biệt, dòng định mức 400A không đồng nghĩa MCCB 400A phù hợp với mọi hệ thống có tải gần 400A.

Cần xem xét đồng thời điện áp hệ thống, dòng tải thực tế, tiết diện dây hoặc thanh cái, dòng ngắn mạch tại điểm lắp đặt, điều kiện nhiệt độ và yêu cầu chọn lọc bảo vệ.

Việc lắp đặt, đấu nối và kiểm tra thiết bị nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn về điện. Các đầu nối cần được siết đúng yêu cầu kỹ thuật, đồng thời kiểm tra định kỳ tình trạng tiếp điểm, nhiệt độ đầu nối và dấu hiệu bất thường trong quá trình vận hành.
