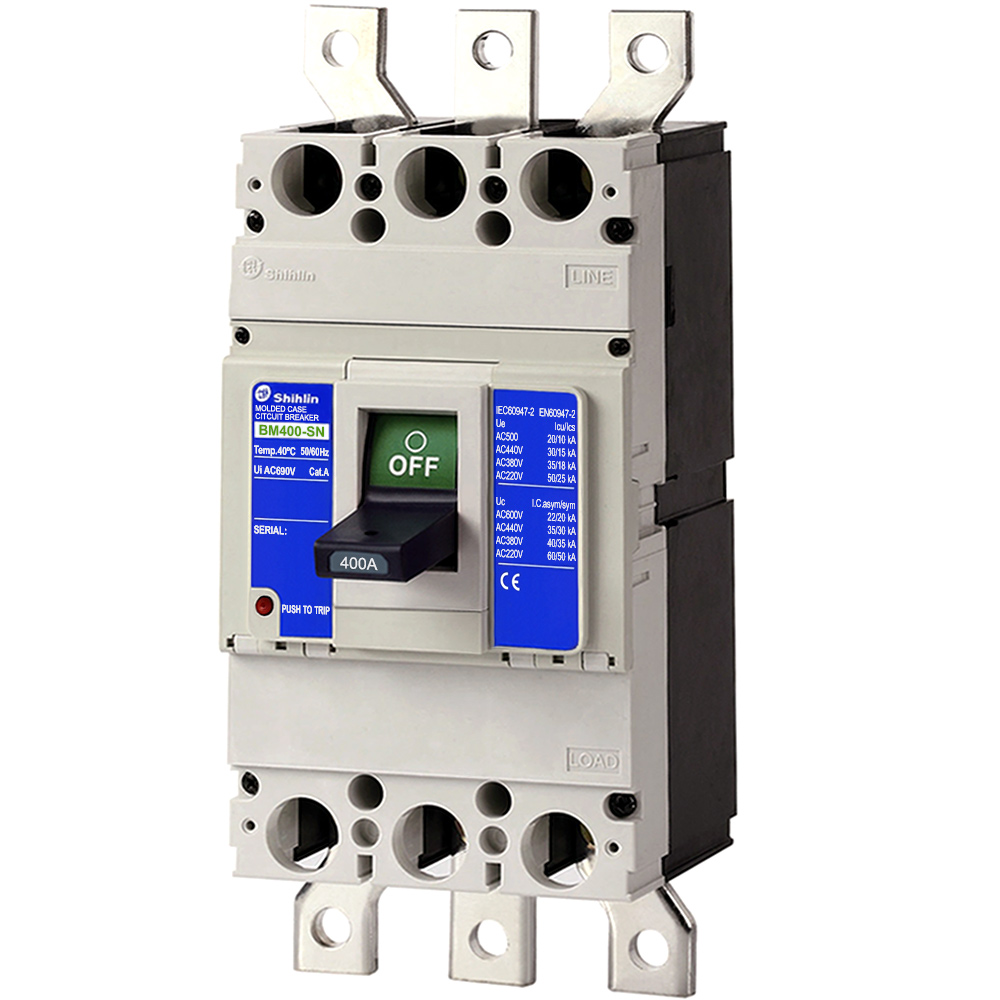

MCCB BM400-SN 3P 400A 35kA Shihlin

Trong các hệ thống điện công nghiệp, nhà máy, tủ điện tổng và mạng điện hạ thế, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc hạn chế những ảnh hưởng do quá tải hoặc ngắn mạch. MCCB BM400-SN 3P 400A 35kA Shihlin là dòng aptomat khối được thiết kế cho các hệ thống có dòng tải lớn, với dòng định mức 400A và khả năng cắt ngắn mạch 35kA tại điện áp AC 380/415V.

Sản phẩm có mã BM400SN3P400A, thuộc thương hiệu Shihlin, sử dụng bộ trip từ nhiệt, kết cấu vỏ cách điện chắc chắn và hỗ trợ kết nối thanh cái đồng Busbar tùy theo yêu cầu lắp đặt. Với các thông số kỹ thuật phù hợp cho nhiều hệ thống điện hạ thế, BM400-SN 3P 400A là lựa chọn đáng cân nhắc cho tủ phân phối, bảng điều khiển và hệ thống điện nhà máy.

MCCB BM400-SN 3P 400A 35kA là gì?

MCCB BM400-SN 3P 400A 35kA là cầu dao tự động dạng khối – Moulded Case Circuit Breaker – được sử dụng để đóng cắt và bảo vệ mạch điện khi xảy ra tình trạng quá tải hoặc ngắn mạch.

Sản phẩm có kích thước khung 400AF, cấu hình 3 cực (3P) và dòng điện định mức 400A tại 40°C, phù hợp với các hệ thống điện 3 pha có nhu cầu tải tương đối lớn.

MCCB còn thường được người dùng tìm kiếm với các tên gọi như aptomat khối, CB khối, cầu dao dạng khối, CB MCCB 400A hoặc aptomat Shihlin 400A.

Điểm đáng chú ý của BM400-SN là khả năng cắt ngắn mạch đạt 35kA tại AC 380/415V và lên tới 50kA tại AC 220/240V. Đây là thông số cần được kỹ sư và đơn vị thi công xem xét khi lựa chọn MCCB phù hợp với mức dòng sự cố dự kiến của hệ thống.

Thông số kỹ thuật MCCB BM400-SN 3P 400A 35kA

Các thông số chính của sản phẩm gồm:

• Thương hiệu: Shihlin
• Mã sản phẩm: BM400SN3P400A
• Dòng sản phẩm: BM400-SN
• Kích thước khung: 400AF
• Số cực: 3P
• Dòng điện định mức In: 400A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 690VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt tại AC 380/415V: 35kA
• Khả năng cắt tại AC 220/240V: 50kA
• Bộ Trip: Từ nhiệt
• Ics: 50% Icu
• Kết nối: Thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: Khoảng 5,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
• Xuất xứ thương hiệu: Đài Loan

Các thông số trên giúp kỹ sư dễ dàng đối chiếu MCCB với yêu cầu thiết kế của tủ điện và hệ thống trước khi lựa chọn.

Bộ trip từ nhiệt hỗ trợ bảo vệ quá tải và ngắn mạch

Một trong những đặc điểm quan trọng của MCCB Shihlin BM400-SN 3P 400A là bộ trip từ nhiệt.

Cơ chế bảo vệ nhiệt được sử dụng để phản ứng với tình trạng dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định. Trong khi đó, cơ chế từ tính có khả năng tác động khi xuất hiện dòng sự cố lớn, chẳng hạn như ngắn mạch.

Sự kết hợp giữa hai cơ chế giúp MCCB thực hiện chức năng bảo vệ hệ thống trước hai tình huống thường gặp là quá tải và ngắn mạch.

Đây là yếu tố đặc biệt cần thiết đối với các tủ điện công nghiệp, nơi thiết bị phải vận hành liên tục và sự cố điện có thể gây ảnh hưởng đến nhiều tải phía sau.

Khả năng cắt ngắn mạch 35kA tại AC 380/415V

Khả năng cắt là một trong những thông số cần được quan tâm hàng đầu khi lựa chọn MCCB.

BM400-SN 3P 400A có khả năng cắt ngắn mạch 35kA tại AC 380/415V. Trong điều kiện AC 220/240V, khả năng cắt được công bố ở mức 50kA.

Điều này cho phép sản phẩm được cân nhắc sử dụng trong nhiều hệ thống phân phối điện công nghiệp, tủ điện tổng và tủ phân phối có yêu cầu khả năng chịu và ngắt dòng sự cố phù hợp.

Tuy nhiên, khi thiết kế thực tế, không nên lựa chọn MCCB chỉ dựa trên dòng định mức 400A. Kỹ sư cần tính toán hoặc xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt, sau đó đối chiếu với khả năng cắt của thiết bị để đảm bảo yêu cầu kỹ thuật và an toàn.

Vỏ cách điện chắc chắn, phù hợp môi trường công nghiệp

Phần vỏ của MCCB BM400-SN được chế tạo từ vật liệu nhựa tổng hợp có khả năng cách điện, giúp bảo vệ các bộ phận bên trong và hạn chế tiếp xúc trực tiếp với các thành phần mang điện.

Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm tăng khả năng thích nghi với điều kiện sử dụng lâu dài. Bên cạnh đó, thiết kế còn chú trọng đến khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này mang lại lợi thế khi MCCB được sử dụng trong tủ điện nhà máy, khu vực sản xuất hoặc những hệ thống yêu cầu thiết bị đóng cắt hoạt động ổn định trong thời gian dài.

Dù vậy, MCCB vẫn cần được lắp đặt trong tủ điện có cấp bảo vệ và điều kiện môi trường phù hợp theo thiết kế của toàn hệ thống.

Hỗ trợ kết nối thanh cái đồng Busbar

Đối với các tủ điện công suất lớn, thanh cái đồng thường được sử dụng để phân phối dòng điện giữa MCCB và các thiết bị khác.

MCCB BM400-SN 3P 400A Shihlin hỗ trợ phương án kết nối thanh cái đồng Busbar tùy chọn, tạo điều kiện thuận lợi khi thiết kế các tủ điện phân phối sử dụng hệ thống thanh cái.

Việc sử dụng Busbar đúng thiết kế có thể giúp hệ thống tủ điện được bố trí khoa học, thuận tiện trong thi công và phù hợp hơn với các ứng dụng có dòng điện lớn.

Khi lựa chọn thanh cái, cần tính toán tiết diện, khả năng mang dòng, nhiệt độ vận hành, khoảng cách cách điện và phương án cố định theo tiêu chuẩn kỹ thuật của hệ thống.

Đáp ứng các tiêu chuẩn kỹ thuật phổ biến

MCCB BM400-SN được cung cấp với thông tin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp, cụ thể đối với circuit breaker.

Việc lựa chọn thiết bị theo tiêu chuẩn phù hợp giúp kỹ sư, đơn vị thiết kế và nhà thầu có thêm cơ sở để đánh giá khả năng ứng dụng của sản phẩm trong hệ thống điện.

Đối với từng dự án, người sử dụng vẫn nên kiểm tra yêu cầu kỹ thuật trong hồ sơ thiết kế, catalogue và tài liệu của nhà sản xuất trước khi đưa sản phẩm vào sử dụng.

Ứng dụng của MCCB Shihlin BM400-SN 3P 400A

Với cấu hình 3P, dòng định mức 400A và khả năng cắt 35kA tại AC 380/415V, sản phẩm có thể được ứng dụng trong nhiều hệ thống như:

• Tủ điện tổng và tủ phân phối điện hạ thế.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Bảng điều khiển và hệ thống đóng cắt công nghiệp.
• Hệ thống phân phối điện 3 pha.
• Mạng điện công nghiệp và công nghiệp quy mô vừa, nhỏ.
• Hệ thống sử dụng thanh cái đồng để phân phối nguồn.
• Các nhánh tải có thông số kỹ thuật phù hợp với MCCB 400A.

Trong thực tế, vị trí và mục đích sử dụng cụ thể phải được xác định dựa trên thiết kế điện, dòng tải, dòng ngắn mạch, đặc tính tải và yêu cầu phối hợp bảo vệ của toàn hệ thống.

Ưu điểm nổi bật của MCCB BM400-SN 3P 400A 35kA

Sản phẩm sở hữu nhiều đặc điểm phù hợp cho hệ thống điện công nghiệp, nổi bật là dòng định mức 400A, cấu hình 3 cực, bộ trip từ nhiệt và khả năng bảo vệ trước tình trạng quá tải, ngắn mạch.

Khả năng cắt 35kA tại AC 380/415V giúp thiết bị đáp ứng nhiều yêu cầu bảo vệ trong mạng điện hạ thế. Điện áp cách điện định mức Ui đạt 690VAC và điện áp xung định mức Uimp đạt 8kV cũng là những thông số quan trọng khi đánh giá khả năng ứng dụng.

Ngoài ra, thiết kế hỗ trợ Busbar tùy chọn giúp sản phẩm linh hoạt hơn khi tích hợp vào các hệ thống tủ điện sử dụng thanh cái.

Kích thước 140 x 257 x 103mm cùng khối lượng khoảng 5,7kg cũng cung cấp thông tin cần thiết cho kỹ sư khi bố trí thiết bị trong tủ.

Kinh nghiệm lựa chọn MCCB BM400-SN 400A cho hệ thống điện

Để MCCB hoạt động đúng chức năng, việc lựa chọn cần dựa trên tính toán kỹ thuật thay vì chỉ dựa vào công suất hoặc dòng điện danh nghĩa.

Trước khi sử dụng BM400-SN 3P 400A, nên kiểm tra dòng tải thực tế của hệ thống, điện áp vận hành, số cực, dòng ngắn mạch dự kiến tại điểm lắp đặt và đặc tính của phụ tải.

Bên cạnh đó, cần xem xét khả năng phối hợp giữa MCCB tổng với các MCCB, MCB hoặc thiết bị bảo vệ phía sau. Phối hợp bảo vệ hợp lý giúp hạn chế phạm vi mất điện khi xảy ra sự cố và nâng cao tính liên tục của hệ thống.

Với hệ thống sử dụng Busbar, thanh cái và điểm kết nối cũng cần được lựa chọn phù hợp với dòng điện vận hành và yêu cầu nhiệt.

Vì sao MCCB Shihlin BM400-SN phù hợp với hệ thống điện công nghiệp?

Shihlin là thương hiệu thiết bị điện có xuất xứ Đài Loan với các dòng sản phẩm được sử dụng trong nhiều ứng dụng điện dân dụng và công nghiệp.

Riêng MCCB BM400-SN 3P 400A 35kA sở hữu tập hợp thông số hướng đến các hệ thống phân phối điện có dòng tải lớn: khung 400AF, dòng định mức 400A, điện áp hoạt động định mức 500VAC, Ui 690VAC và Uimp 8kV.

Bộ trip từ nhiệt cung cấp chức năng bảo vệ quá tải và ngắn mạch, trong khi khả năng kết nối Busbar tạo thêm sự linh hoạt trong thiết kế tủ điện.

Nhờ đó, sản phẩm có thể được xem xét cho các dự án nhà máy, xưởng sản xuất, tủ điện công nghiệp và mạng phân phối hạ thế khi các thông số thiết kế tương thích.
