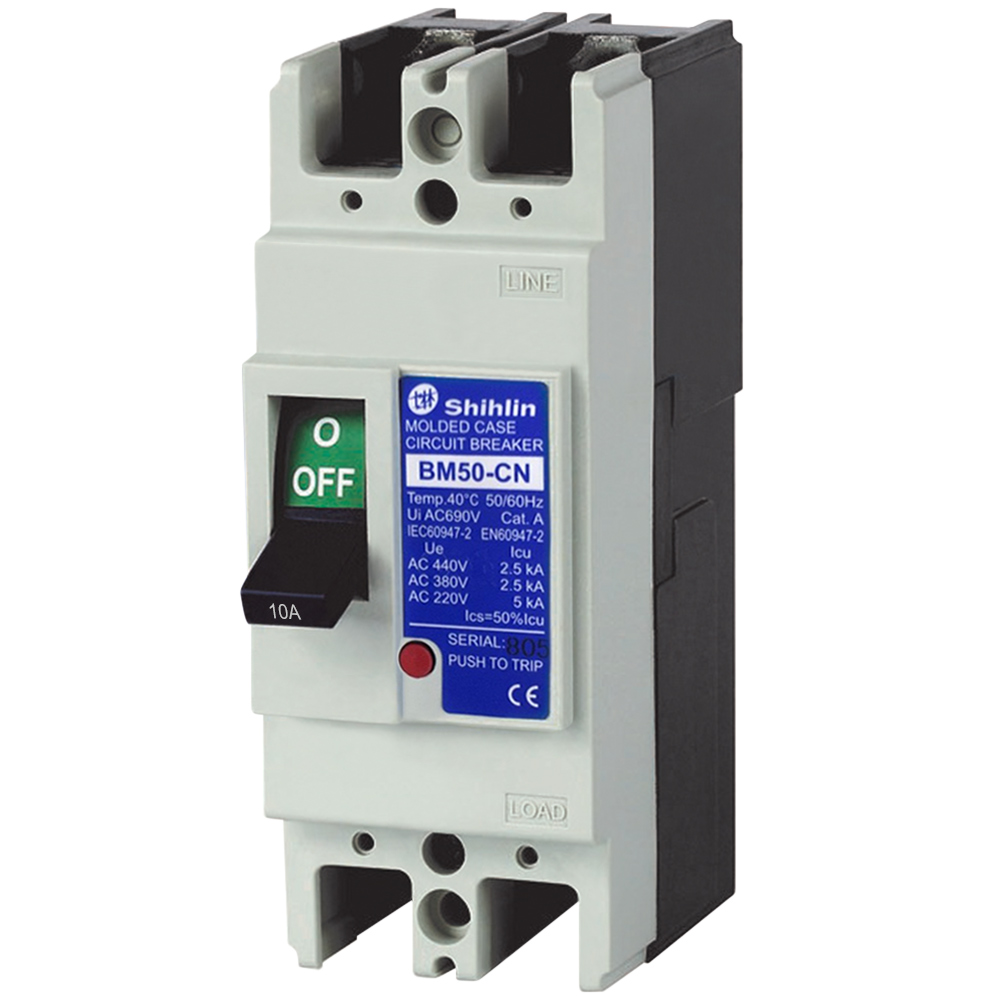

MCCB BM50-CN 2P 10A 2.5kA Shihlin

MCCB BM50-CN 2P 10A 2.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM50-CN của Shihlin, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 10A, kích thước khung 50AF, khả năng cắt ngắn mạch 2.5kA tại AC 380/415V và 5kA tại AC 220/240V, phù hợp sử dụng trong hệ thống điện hạ thế dân dụng và công nghiệp.

Với thiết kế vỏ cách điện bằng nhựa tổng hợp, các bộ phận kim loại chính được xử lý chống ăn mòn và trang bị bộ trip từ tính thủy lực, MCCB Shihlin BM50-CN 2P 10A đáp ứng nhu cầu bảo vệ thiết bị điện, tủ điều khiển và mạng lưới điện trong nhiều môi trường khác nhau.

Đặc điểm nổi bật của MCCB Shihlin BM50-CN 2P 10A

Bảo vệ quá tải và ngắn mạch

Một trong những chức năng chính của MCCB BM50-CN 2P 10A là bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch. Khi dòng điện tăng bất thường và vượt ngưỡng làm việc của thiết bị, MCCB thực hiện ngắt mạch nhằm cô lập khu vực gặp sự cố.

Khả năng này giúp hạn chế nguy cơ dây dẫn và các thiết bị điện phía sau phải chịu dòng điện vượt mức trong thời gian kéo dài.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện điều kiện dòng điện bất thường và kích hoạt cơ cấu ngắt khi cần thiết. Đây là một trong những đặc điểm kỹ thuật đáng chú ý của dòng MCCB BM50-CN.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ MCCB được chế tạo từ nhựa tổng hợp có khả năng cách điện, giúp bảo vệ các bộ phận bên trong và góp phần nâng cao mức độ an toàn khi thiết bị được lắp đặt trong tủ điện.

Các bộ phận kim loại chính cũng được xử lý chống ăn mòn, trong khi phụ kiện được thiết kế để hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước. Điều này hỗ trợ thiết bị hoạt động ổn định trong các điều kiện sử dụng phù hợp.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

MCCB Shihlin BM50-CN có kích thước 50 x 130 x 68 mm, trọng lượng khoảng 0,45 kg, thuận tiện bố trí trong nhiều loại tủ điện và bảng điều khiển.

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong hệ thống.

Thông số kỹ thuật MCCB BM50-CN 2P 10A

Các thông số chính của sản phẩm gồm:

Ứng dụng của MCCB BM50-CN 2P 10A

Nhờ cấu hình 2 cực, dòng định mức 10A và khả năng bảo vệ quá tải, ngắn mạch, MCCB Shihlin BM50-CN 2P 10A 2.5kA có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện và bảng điều khiển.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Mạng điện công nghiệp quy mô nhỏ.
• Hệ thống điện dân dụng phù hợp thông số.
• Mạch cấp nguồn cho thiết bị điện.
• Các nhánh điện cần thiết bị đóng cắt và bảo vệ quá dòng.

Việc lựa chọn MCCB cho từng ứng dụng cần được tính toán dựa trên dòng tải thực tế, tiết diện dây dẫn, dòng ngắn mạch dự kiến và các thiết bị bảo vệ khác trong hệ thống.

Lưu ý khi lựa chọn và lắp đặt MCCB BM50-CN

Để MCCB phát huy đúng chức năng bảo vệ, việc lựa chọn không nên chỉ dựa trên thương hiệu hoặc dòng định mức. Người sử dụng cần kiểm tra điện áp hệ thống, dòng tải, khả năng chịu tải của dây dẫn, dòng ngắn mạch tại điểm lắp đặt và yêu cầu phối hợp với các thiết bị bảo vệ khác.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với điều kiện thực tế của hệ thống. Quá trình đấu nối và lắp đặt cũng nên được thực hiện đúng hướng dẫn kỹ thuật của nhà sản xuất và các quy định an toàn điện hiện hành.

Với các hệ thống công nghiệp hoặc tủ điện có yêu cầu kỹ thuật cao, nên để kỹ sư điện hoặc người có chuyên môn tính toán và lựa chọn thiết bị.
