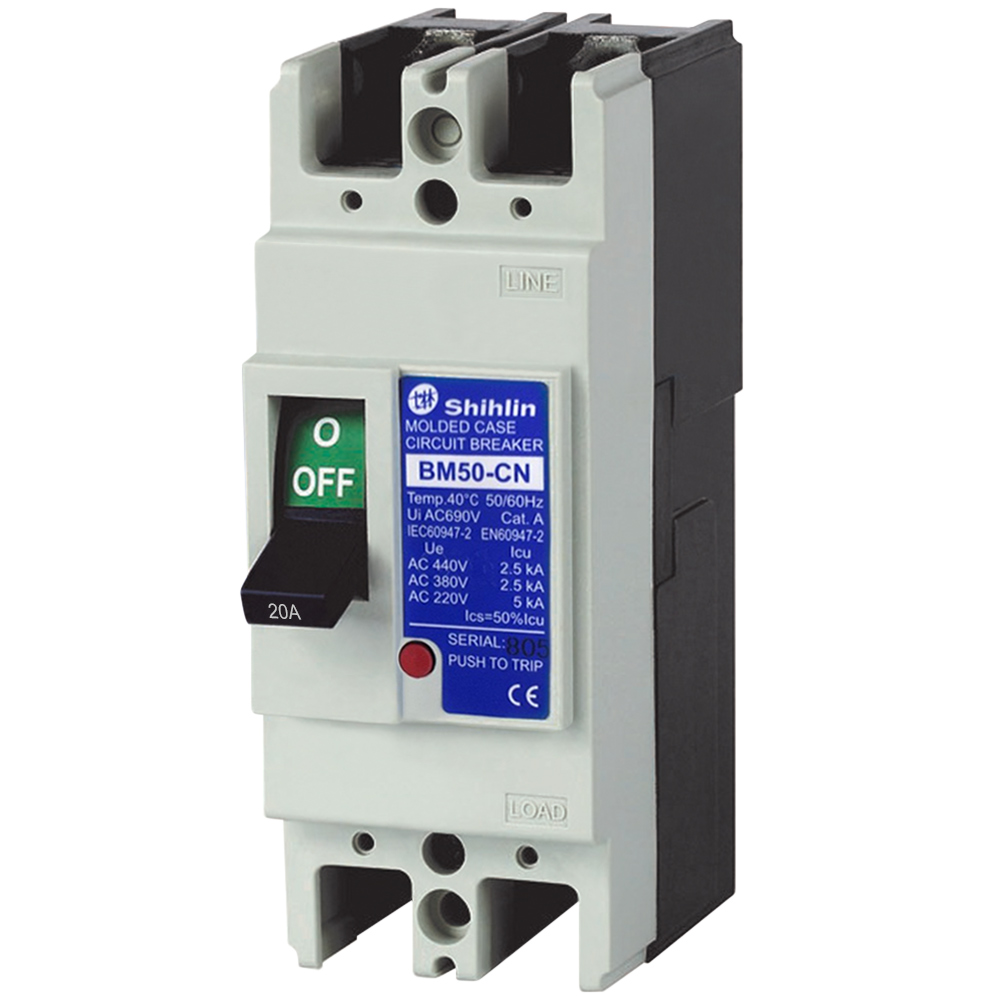

MCCB BM50-CN 2P 20A 2.5kA Shihlin

MCCB BM50-CN 2P 20A 2.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM50-CN của Shihlin, được thiết kế để đóng ngắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 20A, kích thước khung 50AF, điện áp cách điện định mức 690VAC và khả năng cắt ngắn mạch 2.5kA tại AC 380/415V.

Với thiết kế nhỏ gọn, bộ trip từ tính thủy lực cùng khả năng kết nối thuận tiện, MCCB Shihlin BM50-CN 2P 20A phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy cũng như các mạng điện hạ thế dân dụng và công nghiệp nhỏ.

Thông số kỹ thuật MCCB BM50-CN 2P 20A 2.5kA

Các thông số chính của sản phẩm gồm:

Đặc điểm nổi bật của MCCB Shihlin BM50-CN 2P 20A

Bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng của MCCB BM50-CN 2P 20A là hỗ trợ bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Việc ngắt mạch khi có sự cố giúp hạn chế ảnh hưởng của dòng điện bất thường tới dây dẫn, thiết bị đóng cắt và tải điện trong hệ thống.

Đây là tính năng cần thiết đối với các hệ thống phân phối điện trong tủ điện dân dụng, thương mại và công nghiệp.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, phục vụ chức năng phát hiện và tác động ngắt mạch khi dòng điện vượt ngưỡng thiết kế.

Với dòng điện định mức 20A tại 40°C, thiết bị phù hợp cho các nhánh điện có yêu cầu sử dụng MCCB 2P 20A và cần khả năng bảo vệ quá dòng, ngắn mạch.

Khả năng cắt ngắn mạch phù hợp nhiều ứng dụng

MCCB Shihlin BM50-CN có khả năng cắt ngắn mạch 2.5kA tại điện áp AC 380/415V và 5kA tại AC 220/240V.

Khi lựa chọn MCCB cho hệ thống thực tế, ngoài dòng định mức 20A, người thiết kế cần kiểm tra dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo khả năng cắt của thiết bị đáp ứng yêu cầu của hệ thống.

Vỏ cách điện bằng nhựa tổng hợp

MCCB được thiết kế với vỏ hộp bằng vật liệu nhựa tổng hợp có khả năng cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, góp phần nâng cao độ bền trong quá trình sử dụng.

Các phụ kiện của thiết bị cũng được thiết kế để hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước, phù hợp với yêu cầu vận hành trong nhiều môi trường lắp đặt tủ điện.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

Với kích thước 50 x 130 x 68 mm và trọng lượng khoảng 0.45kg, MCCB BM50-CN 2P 20A có thiết kế tương đối nhỏ gọn, thuận tiện bố trí trong tủ điện và bảng điều khiển.

Thiết bị sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và bảo trì hệ thống.

Lưu ý khi lựa chọn và lắp đặt MCCB BM50-CN 2P 20A

Để thiết bị phát huy đúng chức năng bảo vệ, cần lựa chọn MCCB dựa trên thông số của hệ thống. Dòng định mức của thiết bị phải phù hợp với tải và tiết diện dây dẫn. Đồng thời, khả năng cắt ngắn mạch cần lớn hơn hoặc phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt theo yêu cầu thiết kế.

Trước khi lắp đặt, nên kiểm tra chính xác mã BM50CN2P20A, số cực 2P, dòng định mức 20A và khả năng cắt 2.5kA tại AC 380/415V để tránh nhầm với các phiên bản BM50-CN có dòng định mức khác.

Việc đấu nối nên được thực hiện bởi người có chuyên môn về điện và tuân thủ hướng dẫn kỹ thuật, tiêu chuẩn an toàn cũng như quy định của hệ thống đang sử dụng.
