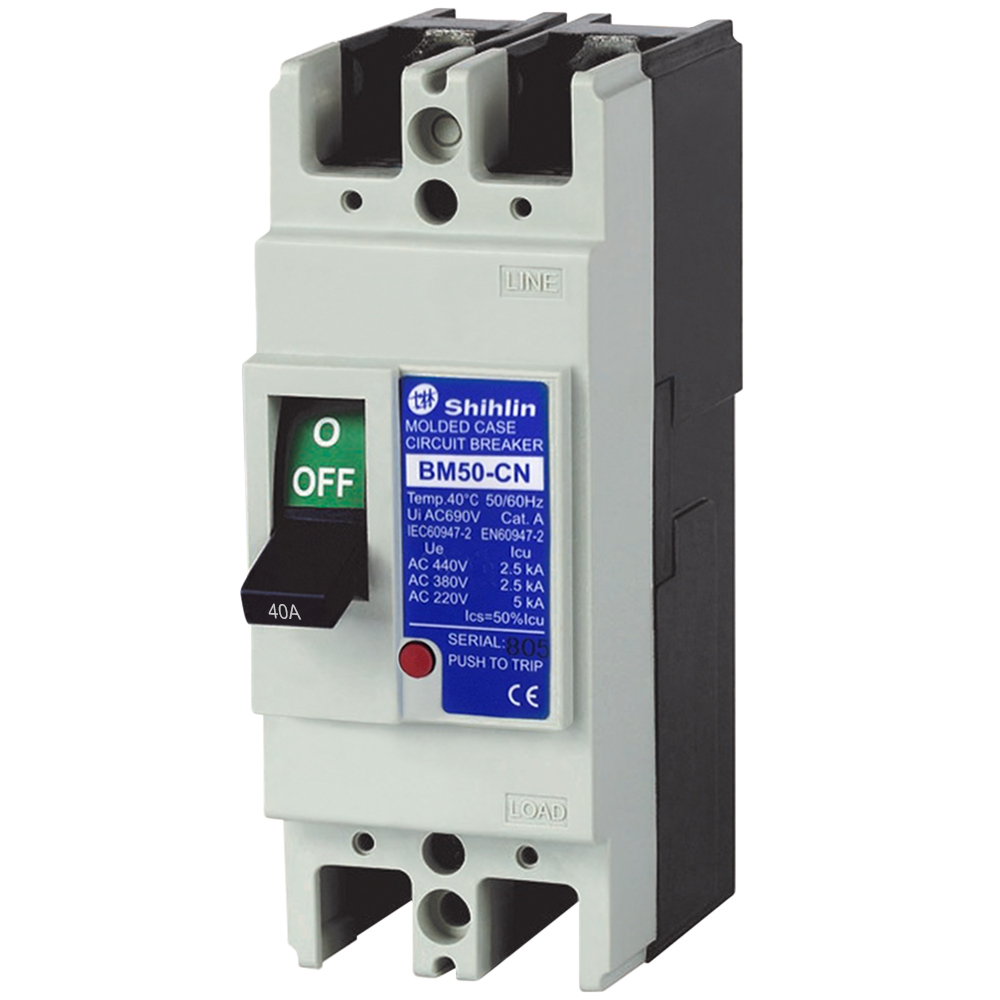

MCCB BM50-CN 2P 40A 2.5kA Shihlin

MCCB BM50-CN 2P 40A 2.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM50-CN của Shihlin, được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 40A, kích thước khung 50AF và khả năng cắt ngắn mạch 2.5kA tại điện áp AC 380/415V, phù hợp sử dụng trong mạng điện hạ thế, tủ điện, bảng điều khiển và nhiều hệ thống điện công nghiệp.

Với thiết kế nhỏ gọn, vỏ cách điện bằng nhựa tổng hợp cùng bộ trip từ tính thủy lực, MCCB Shihlin BM50-CN 2P 40A là lựa chọn phù hợp cho các công trình cần thiết bị đóng cắt có thông số rõ ràng, dễ lắp đặt và đáp ứng các tiêu chuẩn kỹ thuật quốc tế.

Thông số kỹ thuật MCCB BM50-CN 2P 40A

• Thương hiệu: Shihlin
• Mã sản phẩm: BM50CN2P40A
• Dòng sản phẩm: BM50-CN
• Loại thiết bị: MCCB – Aptomat khối
• Kích thước khung: 50AF
• Số cực: 2P
• Dòng điện định mức (In): 40A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt tại AC 380/415V: 2.5kA
• Khả năng cắt tại AC 220/240V: 5kA
• Bộ Trip: Từ tính thủy lực
• Ics: 50% Icu
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: Khoảng 0.45kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
• Xuất xứ thương hiệu: Đài Loan

Đặc điểm nổi bật của MCCB Shihlin BM50-CN 2P 40A

Bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM50-CN 2P 40A là bảo vệ mạch điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn làm việc cho phép, MCCB có khả năng tác động ngắt mạch, qua đó hỗ trợ hạn chế ảnh hưởng của sự cố đến dây dẫn và các thiết bị điện phía sau.

Đây là chức năng cần thiết trong các hệ thống phân phối điện hạ thế, đặc biệt tại tủ điện điều khiển, tủ phân phối và các hệ thống điện phục vụ sản xuất.

Trang bị bộ trip từ tính thủy lực

MCCB BM50-CN sử dụng bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện các điều kiện dòng điện bất thường và thực hiện cơ chế ngắt phù hợp với thiết kế của thiết bị.

Sự kết hợp này giúp MCCB đáp ứng yêu cầu bảo vệ trong các ứng dụng điện dân dụng, công nghiệp nhỏ cũng như một số hệ thống điện nhà máy có thông số phù hợp.

Vỏ nhựa tổng hợp có khả năng cách điện

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp cách điện, vừa bảo vệ các bộ phận bên trong vừa hỗ trợ cách ly phần dẫn điện với môi trường bên ngoài.

Các bộ phận kim loại chính cũng được xử lý chống ăn mòn. Bên cạnh đó, thiết kế chú trọng đến khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước, góp phần nâng cao tính ổn định khi thiết bị được lắp đặt trong điều kiện môi trường phù hợp.

Thiết kế nhỏ gọn, thuận tiện lắp đặt

Với kích thước khoảng 50 x 130 x 68 mm và trọng lượng khoảng 0.45kg, MCCB Shihlin BM50-CN 2P 40A có thiết kế tương đối gọn, thuận tiện bố trí trong tủ điện và bảng điều khiển.

Thiết bị sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối và lắp đặt thuận tiện hơn. Khi thi công, người lắp đặt cần tuân thủ hướng dẫn kỹ thuật và lựa chọn dây dẫn, đầu nối phù hợp với dòng tải thực tế.

Ưu điểm của MCCB Shihlin BM50-CN 2P 40A

MCCB BM50-CN 2P 40A 2.5kA sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện hạ thế:

• Dòng định mức 40A, cấu hình 2P, dễ xác định theo yêu cầu thiết kế.
• Bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch.
• Khả năng cắt 2.5kA tại AC 380/415V và 5kA tại AC 220/240V.
• Sử dụng bộ trip từ tính thủy lực.
• Vỏ nhựa tổng hợp cách điện, các bộ phận kim loại chính được xử lý chống ăn mòn.
• Kích thước nhỏ gọn, thuận tiện bố trí trong tủ điện.
• Kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình lắp đặt.
• Đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 & 8201-2 theo thông tin sản phẩm.

Lưu ý khi lắp đặt và sử dụng MCCB BM50 2P 40A

Để đảm bảo hiệu quả bảo vệ và độ an toàn của hệ thống, MCCB cần được lựa chọn đúng theo thông số kỹ thuật. Không sử dụng thiết bị vượt quá điện áp, dòng điện hoặc khả năng cắt được nhà sản xuất quy định.

Trong quá trình lắp đặt cần kiểm tra đầu nối, dây dẫn và lực siết phù hợp; hạn chế tình trạng tiếp xúc kém gây phát nhiệt tại điểm đấu nối. Đồng thời nên kiểm tra MCCB và hệ thống điện định kỳ để phát hiện các dấu hiệu bất thường như đầu nối nóng, cháy xém, nứt vỏ hoặc cơ cấu đóng cắt hoạt động không bình thường.

Việc lắp đặt, kiểm tra và bảo trì hệ thống điện nên được thực hiện bởi người có chuyên môn và tuân thủ các quy định an toàn điện hiện hành.
