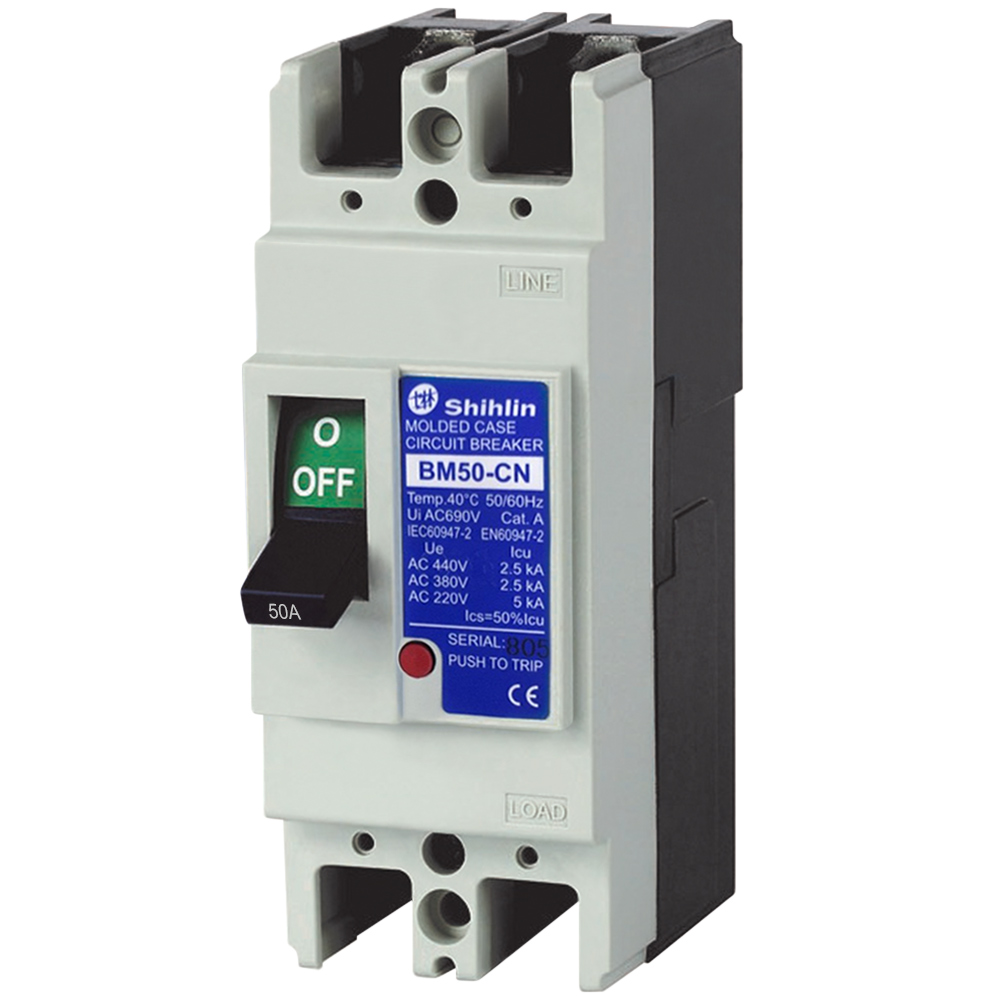

MCCB BM50-CN 2P 50A 2.5kA Shihlin

MCCB BM50-CN 2P 50A 2.5kA Shihlin là aptomat khối 2 cực thuộc dòng BM50-CN, được thiết kế để thực hiện chức năng đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 50A, khung 50AF, khả năng cắt ngắn mạch 2.5kA tại AC 380/415V và 5kA tại AC 220/240V, phù hợp sử dụng trong mạng điện hạ thế, tủ điện, bảng điều khiển và nhiều hệ thống điện dân dụng – công nghiệp.

Sản phẩm mang thương hiệu Shihlin – Đài Loan, được sản xuất theo các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2. Với thiết kế nhỏ gọn, vỏ cách điện bằng nhựa tổng hợp cùng bộ trip từ tính thủy lực, MCCB BM50-CN 2P 50A là lựa chọn phù hợp cho các hệ thống cần thiết bị đóng cắt có thông số rõ ràng, dễ lắp đặt và thuận tiện trong quá trình vận hành.

Thông số kỹ thuật MCCB BM50-CN 2P 50A

• Tên sản phẩm: MCCB BM50-CN 2P 50A 2.5kA
• Mã hàng: BM50CN2P50A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 50AF
• Số cực: 2P
• Dòng điện định mức (In): 50A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 2.5kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 5kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: 0.45kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370, JIS 8201-2

Đặc điểm nổi bật của MCCB Shihlin BM50-CN 2P 50A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB Shihlin BM50-CN 2P 50A là hỗ trợ bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn làm việc theo cơ chế bảo vệ của thiết bị, MCCB có thể thực hiện ngắt mạch, qua đó hạn chế ảnh hưởng của sự cố đến đường dây và các thiết bị điện phía sau.

Đây là tính năng cần thiết đối với các hệ thống điện hạ thế, đặc biệt tại tủ phân phối, bảng điều khiển, hệ thống máy móc và mạng điện công nghiệp.

Bộ trip từ tính thủy lực

BM50-CN sử dụng bộ trip từ tính thủy lực, giúp thực hiện chức năng bảo vệ của MCCB trước các điều kiện dòng điện bất thường theo thiết kế của thiết bị. Cơ chế này góp phần nâng cao tính ổn định trong quá trình đóng cắt và bảo vệ mạch điện.

Với dòng định mức 50A tại nhiệt độ 40°C, sản phẩm phù hợp với những nhánh điện có yêu cầu dòng tải tương ứng. Khi lựa chọn MCCB, người sử dụng cần tính toán dòng tải thực tế, đặc tính của phụ tải, tiết diện dây dẫn và các điều kiện vận hành để lựa chọn thiết bị phù hợp.

Khả năng cắt ngắn mạch phù hợp nhiều hệ thống

MCCB BM50-CN 2P 50A có khả năng cắt ngắn mạch 2.5kA tại điện áp AC 380/415V và 5kA tại AC 220/240V.

Thông số khả năng cắt là một trong những yếu tố quan trọng khi lựa chọn MCCB. Thiết bị cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Vì vậy, bên cạnh dòng định mức 50A, người thiết kế hoặc kỹ thuật viên cần kiểm tra điều kiện thực tế của hệ thống trước khi lựa chọn.

Thiết kế chắc chắn, thuận tiện lắp đặt

Vỏ của MCCB BM50-CN Shihlin được chế tạo từ vật liệu nhựa tổng hợp có khả năng cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời thiết kế có giải pháp bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện. Kích thước thiết bị chỉ khoảng 50 x 130 x 68 mm, trọng lượng 0.45kg, giúp tiết kiệm không gian khi bố trí thiết bị trong các tủ điện có nhiều linh kiện.

Thiết kế theo dạng MCCB khối cũng giúp sản phẩm phù hợp với nhiều dạng bảng điện và tủ phân phối hạ thế.

Tiêu chuẩn của MCCB BM50-CN 2P 50A

Một yếu tố đáng chú ý khi đánh giá thiết bị đóng cắt là tiêu chuẩn sản xuất. MCCB BM50-CN 2P 50A Shihlin đáp ứng các tiêu chuẩn được công bố gồm:

• IEC/EN 60947-2: Tiêu chuẩn áp dụng cho máy cắt thuộc hệ thống thiết bị đóng cắt và điều khiển hạ áp.
• JIS 8370 và JIS 8201-2: Các tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện.

Việc sản phẩm được sản xuất theo các tiêu chuẩn kỹ thuật cụ thể giúp người dùng có thêm cơ sở khi lựa chọn thiết bị cho hệ thống điện dân dụng hoặc công nghiệp.

Ứng dụng của MCCB BM50-CN 2P 50A Shihlin

Nhờ dòng định mức 50A, thiết kế 2 cực và khả năng bảo vệ quá tải – ngắn mạch, aptomat khối MCCB BM50-CN 2P 50A có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển điện.
• Hệ thống điện nhà xưởng và nhà máy.
• Mạng điện công nghiệp quy mô nhỏ.
• Hệ thống điện dân dụng có thông số phù hợp.
• Bảo vệ các nhánh cấp nguồn cho thiết bị điện.
• Hệ thống đóng cắt và phân phối điện.

Việc lựa chọn MCCB cần dựa trên thông số thực tế của từng hệ thống, bao gồm dòng tải, điện áp, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp bảo vệ.

Lưu ý khi lựa chọn và lắp đặt MCCB BM50-CN

Để MCCB hoạt động phù hợp với hệ thống, không nên chỉ lựa chọn dựa trên dòng định mức 50A. Người sử dụng cần xem xét đồng thời điện áp hệ thống, dòng tải, tiết diện dây dẫn, khả năng chịu tải của đường dây và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải đáp ứng yêu cầu tại điểm lắp đặt. Đối với những hệ thống có dòng ngắn mạch dự kiến lớn hơn khả năng cắt của BM50-CN, cần lựa chọn MCCB có thông số Icu/Ics phù hợp hơn.

Việc lắp đặt, đấu nối và kiểm tra thiết bị nên được thực hiện bởi người có chuyên môn về điện, đồng thời tuân thủ hướng dẫn kỹ thuật của nhà sản xuất và các quy định an toàn điện hiện hành.
