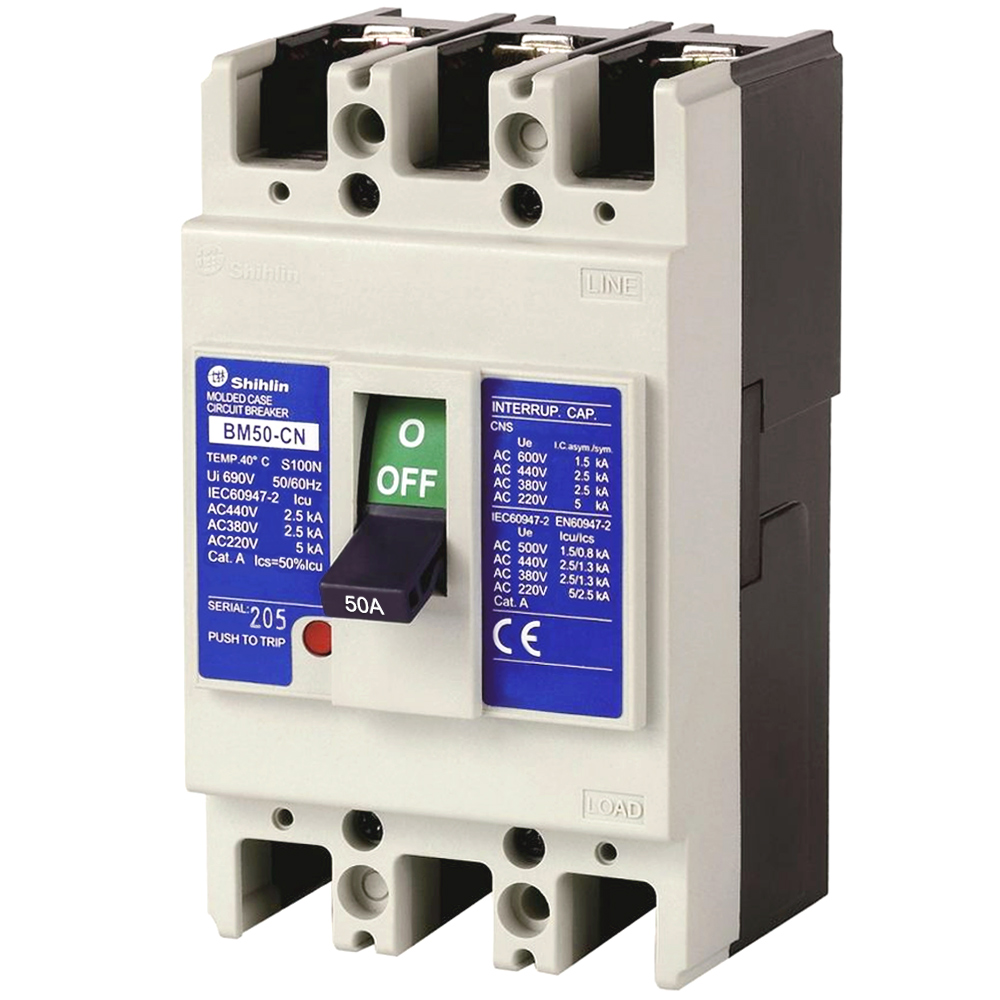

MCCB BM50-CN 3P 50A 2.5kA Shihlin

Tổng quan MCCB BM50-CN 3P 50A 2.5kA

MCCB BM50-CN 3P 50A còn được gọi bằng nhiều tên phổ biến như Aptomat khối, CB khối hoặc cầu dao dạng khối. Đây là thiết bị đóng cắt và bảo vệ được sử dụng nhằm kiểm soát dòng điện và hạn chế ảnh hưởng của các tình trạng bất thường trong hệ thống.

Sản phẩm được sản xuất bởi Shihlin, thương hiệu có xuất xứ Đài Loan, và đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Với dòng định mức 50A tại 40°C, MCCB BM50-CN phù hợp cho các nhánh điện có tải tương ứng trong hệ thống điện hạ thế. Cấu hình 3P – 3 cực đặc biệt phù hợp với các mạch điện ba pha cần đóng cắt đồng thời ba dây pha.

Thông số kỹ thuật MCCB BM50-CN 3P 50A

Các thông số chính của MCCB Shihlin BM50-CN 3P 50A 2.5kA gồm:

• Mã sản phẩm: BM50CN3P50A
• Dòng sản phẩm: BM50-CN
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 50AF
• Số cực: 3P
• Dòng điện định mức (In): 50A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 2.5kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 5kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Thanh cái Busbar
• Kích thước: 75 x 130 x 90 mm
• Trọng lượng: Khoảng 0.65kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên là cơ sở quan trọng để kỹ sư và người thi công đánh giá mức độ phù hợp của thiết bị với dòng tải, điện áp và khả năng chịu dòng sự cố của từng hệ thống.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB BM50-CN 3P 50A Shihlin là bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch.

Khi dòng điện vượt quá mức cho phép hoặc xuất hiện sự cố ngắn mạch, MCCB có nhiệm vụ tác động ngắt mạch nhằm cô lập khu vực gặp sự cố. Điều này góp phần hạn chế nguy cơ hư hỏng dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.

BM50-CN được trang bị bộ trip từ tính thủy lực, hỗ trợ cơ chế bảo vệ của MCCB. Đây cũng là một trong những đặc điểm kỹ thuật đáng chú ý khi lựa chọn thiết bị cho hệ thống điện cần khả năng vận hành ổn định.

Tuy nhiên, để MCCB phát huy đúng chức năng, việc lựa chọn dòng định mức và khả năng cắt phải được tính toán dựa trên tải thực tế và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Thiết kế vỏ cách điện và khả năng chống ăn mòn

MCCB BM50-CN sử dụng vỏ hộp cách điện làm từ nhựa tổng hợp, tạo nên kết cấu chắc chắn và hỗ trợ cách điện cho thiết bị.

Các phần kim loại chính được xử lý chống ăn mòn, góp phần nâng cao khả năng làm việc trong điều kiện môi trường của tủ điện và hệ thống điện công nghiệp. Phụ kiện của thiết bị cũng được thiết kế với khả năng bảo vệ chống ngưng tụ hơi nước, giúp tăng tính ổn định trong quá trình vận hành.

Kích thước sản phẩm chỉ 75 x 130 x 90 mm, trọng lượng khoảng 0.65kg, thuận tiện khi bố trí trong các tủ điện có không gian hạn chế.

Cấu hình 3P phù hợp với hệ thống điện ba pha

Với cấu hình 3 cực (3P), MCCB BM50-CN 50A phù hợp với nhiều hệ thống điện ba pha.

Trong môi trường nhà xưởng, hệ thống điều khiển hay tủ phân phối, nguồn điện ba pha thường được sử dụng cho động cơ và nhiều nhóm tải công nghiệp. Việc sử dụng MCCB 3P giúp đóng hoặc ngắt đồng thời ba cực, thuận tiện cho công tác vận hành và bảo vệ mạch điện.

Sản phẩm có điện áp hoạt động định mức Ue 500VAC, điện áp cách điện Ui 690VAC và điện áp xung định mức Uimp 6kV, đáp ứng nhiều cấu hình mạng điện hạ thế thông dụng khi được lựa chọn đúng theo thiết kế.

Khả năng cắt ngắn mạch 2.5kA tại AC 380/415V

Khả năng cắt ngắn mạch là thông số đặc biệt cần quan tâm khi lựa chọn MCCB.

Đối với BM50-CN 3P 50A, khả năng cắt ngắn mạch được công bố ở mức 2.5kA tại AC 380/415V và 5kA tại AC 220/240V. Sản phẩm có Ics bằng 50% Icu.

Do khả năng cắt phụ thuộc vào điện áp vận hành, người thiết kế không nên chỉ dựa vào thông số “2.5kA” trong tên sản phẩm. Cần xác định dòng ngắn mạch dự kiến tại điểm lắp đặt và lựa chọn MCCB có khả năng cắt phù hợp. Đối với những vị trí có dòng sự cố dự kiến cao hơn khả năng của BM50-CN, cần cân nhắc dòng MCCB có khả năng cắt lớn hơn.

Đây là yếu tố quan trọng để đảm bảo lựa chọn thiết bị đúng kỹ thuật thay vì chỉ dựa vào dòng định mức 50A.

Lắp đặt thuận tiện với kết nối Busbar

MCCB BM50-CN 3P 50A Shihlin hỗ trợ kết nối bằng thanh cái Busbar, phù hợp với cách bố trí phổ biến trong các tủ phân phối điện.

Thiết kế này hỗ trợ quá trình tổ chức hệ thống dẫn điện gọn gàng và thuận tiện khi tích hợp MCCB cùng những thiết bị đóng cắt khác trong tủ điện.

Bên cạnh đó, thiết bị có thiết kế tương đối nhỏ gọn, giúp kỹ thuật viên dễ dàng bố trí trong bảng điều khiển và tủ điện công nghiệp.

Ứng dụng của MCCB BM50-CN 3P 50A

Nhờ cấu hình 3P, dòng định mức 50A và khả năng bảo vệ quá tải, ngắn mạch, Aptomat khối Shihlin BM50-CN 3P 50A có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện phân phối hạ thế.
• Tủ điều khiển máy móc và thiết bị.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Các nhánh tải điện ba pha.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Công trình thương mại và dân dụng có mạng điện phù hợp.
• Hệ thống đóng cắt và phân phối điện sử dụng thanh cái Busbar.

Việc lựa chọn MCCB cho từng ứng dụng cần căn cứ vào công suất tải, tiết diện dây dẫn, điện áp, điều kiện môi trường và dòng ngắn mạch dự kiến của hệ thống.

Vì sao nên lựa chọn MCCB Shihlin BM50-CN 3P 50A?

Điểm đáng chú ý của MCCB BM50-CN 3P 50A 2.5kA nằm ở sự kết hợp giữa thiết kế nhỏ gọn và các thông số kỹ thuật phù hợp cho nhiều mạng điện hạ thế.

Thiết bị sở hữu khung 50AF, dòng định mức 50A, bộ trip từ tính thủy lực, cấu hình 3P và khả năng cắt 2.5kA tại AC 380/415V. Vỏ nhựa tổng hợp cách điện cùng các chi tiết kim loại được xử lý chống ăn mòn góp phần hỗ trợ thiết bị vận hành ổn định trong hệ thống.

Ngoài ra, việc đáp ứng IEC/EN 60947-2, JIS 8370 và JIS 8201-2 cung cấp cơ sở kỹ thuật để người dùng đánh giá sản phẩm khi thiết kế và lựa chọn thiết bị đóng cắt.

Lưu ý khi lựa chọn và lắp đặt MCCB BM50-CN 50A

Để sử dụng MCCB đúng mục đích, không nên lựa chọn thiết bị chỉ dựa trên dòng điện định mức. Người thiết kế cần xem xét đồng thời dòng tải, khả năng chịu tải của dây dẫn, điện áp hệ thống và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đặc biệt, khả năng cắt 2.5kA tại 380/415VAC phải lớn hơn hoặc đáp ứng yêu cầu dòng ngắn mạch dự kiến theo thiết kế của hệ thống. Quá trình đấu nối cũng cần đảm bảo đúng kỹ thuật, các điểm tiếp xúc chắc chắn và tuân thủ hướng dẫn của nhà sản xuất cũng như quy định an toàn điện hiện hành.

Đối với hệ thống công nghiệp hoặc các tủ điện có yêu cầu kỹ thuật cao, việc tính toán và lắp đặt nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn có kinh nghiệm.
