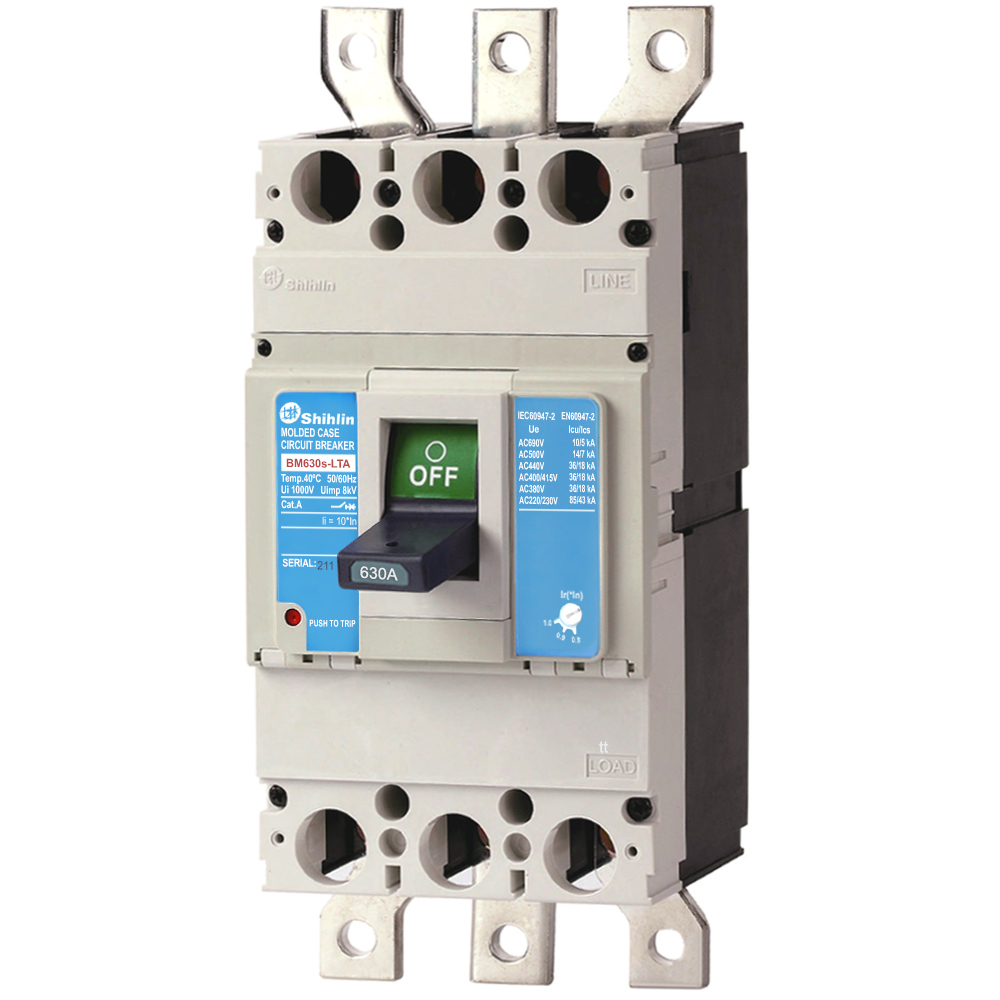

MCCB BM630s-LTA 3P 630A 36kA Shihlin

MCCB BM630s-LTA 3P 630A 36kA Shihlin là aptomat khối 3 pha có dòng định mức 630A, được thiết kế để bảo vệ hệ thống điện trước các sự cố quá tải và ngắn mạch. Sản phẩm sở hữu khung 630AF, điện áp hoạt động định mức lên đến 690VAC, điện áp cách điện 1000VAC và khả năng cắt ngắn mạch 36kA tại AC 380/415V, phù hợp cho tủ điện, bảng điều khiển và mạng điện hạ thế trong công nghiệp.

Với bộ trip chỉnh nhiệt, cố định từ tính, kết cấu chắc chắn cùng khả năng kết nối thanh đồng Busbar tùy chọn, MCCB BM630s-LTA đáp ứng tốt nhu cầu đóng cắt và bảo vệ các hệ thống điện có dòng tải lớn.

Tổng quan MCCB BM630s-LTA 3P 630A 36kA

MCCB BM630s-LTA 3P 630A thuộc dòng cầu dao dạng khối của thương hiệu Shihlin, xuất xứ Đài Loan. Thiết bị có 3 cực, kích thước khung 630AF và dòng điện định mức 630A tại nhiệt độ môi trường 40°C.

Trong hệ thống điện, MCCB đóng vai trò quan trọng trong việc phát hiện và ngắt mạch khi dòng điện vượt quá giới hạn cho phép hoặc xuất hiện sự cố ngắn mạch. Nhờ đó, thiết bị góp phần hạn chế ảnh hưởng của sự cố đến dây dẫn, tủ điện, thiết bị đóng cắt và các tải điện phía sau.

BM630s-LTA có khả năng cắt ngắn mạch 36kA tại AC 380/415V và lên đến 65kA tại AC 220/240V. Đây là thông số đáng chú ý khi lựa chọn MCCB cho những hệ thống điện công nghiệp yêu cầu khả năng xử lý dòng sự cố lớn.

Mã sản phẩm: BM630sLTA3P630A
Tên gọi khác: Aptomat khối, CB khối, cầu dao dạng khối, MCCB Shihlin 630A.

Thông số kỹ thuật MCCB BM630s-LTA 3P 630A

Các thông số chính của sản phẩm gồm:

• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Model: BM630s-LTA
• Mã hàng: BM630sLTA3P630A
• Kích thước khung: 630AF
• Số cực: 3P
• Dòng điện định mức In: 630A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 1000VAC
• Điện áp hoạt động định mức Ue: 690VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 36kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 65kA
• Ics: 50% Icu
• Bộ Trip: Chỉnh nhiệt, cố định từ tính
• Kết nối: Thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: 5,7 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên giúp kỹ sư, nhà thầu và đơn vị thiết kế dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật thực tế của từng hệ thống trước khi lựa chọn.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB Shihlin BM630s-LTA 630A là bảo vệ hệ thống trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện duy trì vượt mức cho phép, hiện tượng quá tải có thể làm dây dẫn và thiết bị điện tăng nhiệt, ảnh hưởng đến tuổi thọ cách điện cũng như độ ổn định của hệ thống. Bộ trip nhiệt của MCCB giúp nhận biết tình trạng này và thực hiện ngắt mạch theo đặc tính bảo vệ của thiết bị.

Trong trường hợp xảy ra ngắn mạch, dòng điện có thể tăng lên rất lớn trong thời gian ngắn. Bộ bảo vệ từ tính cố định giúp MCCB phản ứng với dòng sự cố, hỗ trợ cô lập phần mạch gặp vấn đề và hạn chế tác động đến các thiết bị liên quan.

Với dòng cắt 36kA tại AC 380/415V, BM630s-LTA phù hợp với nhiều hệ thống phân phối điện công nghiệp có dòng ngắn mạch dự kiến tương đối cao.

Bộ trip chỉnh nhiệt, cố định từ tính

BM630s-LTA được trang bị bộ trip điều chỉnh nhiệt và cố định từ tính.

Khả năng điều chỉnh phần bảo vệ nhiệt giúp thiết bị linh hoạt hơn khi phối hợp với đặc điểm tải và yêu cầu bảo vệ của hệ thống. Đây là yếu tố hữu ích đối với tủ phân phối điện công nghiệp, nơi dòng tải thực tế có thể khác nhau tùy từng ứng dụng.

Trong khi đó, phần bảo vệ từ tính được thiết lập cố định nhằm hỗ trợ phản ứng nhanh khi xuất hiện dòng ngắn mạch lớn.

Khi lựa chọn và cài đặt MCCB, thông số trip cần được kỹ sư tính toán dựa trên tiết diện dây dẫn, đặc tính tải, dòng làm việc và khả năng chịu dòng của các thiết bị phía sau. Không nên chỉ dựa vào dòng định mức 630A để quyết định cấu hình bảo vệ.

Kết cấu bền chắc, phù hợp môi trường công nghiệp

Aptomat khối MCCB BM630s-LTA 3P 630A sử dụng vỏ hộp được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm tăng khả năng thích nghi với điều kiện vận hành trong tủ điện.

Phụ kiện của sản phẩm cũng được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước. Đặc điểm này có ý nghĩa đối với những hệ thống điện hoạt động trong môi trường có sự thay đổi về nhiệt độ và độ ẩm.

Thiết bị có kích thước 140 x 257 x 103 mm, trọng lượng khoảng 5,7 kg, giúp kỹ thuật viên có cơ sở tính toán không gian bố trí trong tủ điện ngay từ giai đoạn thiết kế.

Hỗ trợ kết nối thanh đồng Busbar

Đối với hệ thống điện công suất lớn, thanh cái đồng thường được sử dụng để phân phối nguồn điện giữa MCCB và các thiết bị khác trong tủ.

MCCB BM630s-LTA hỗ trợ kết nối thanh đồng Busbar tùy chọn, thuận tiện khi thiết kế các tủ phân phối điện sử dụng dòng tải lớn. Việc bố trí Busbar hợp lý có thể giúp hệ thống gọn gàng, thuận tiện cho thi công, kiểm tra và bảo trì.

Tuy nhiên, kích thước thanh đồng, khả năng chịu dòng, khoảng cách cách điện và phương án kết nối cần được tính toán theo thiết kế thực tế của hệ thống.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB BM630s-LTA được cung cấp với thông tin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ áp, bao gồm các yêu cầu kỹ thuật đối với circuit breaker.

Việc lựa chọn MCCB theo tiêu chuẩn phù hợp giúp đơn vị thiết kế và thi công có cơ sở kỹ thuật rõ ràng hơn khi xây dựng hệ thống phân phối điện.

Ứng dụng của MCCB BM630s-LTA 3P 630A

Nhờ dòng định mức lớn và khả năng cắt ngắn mạch cao, MCCB Shihlin BM630s-LTA 3P 630A 36kA có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện tổng và tủ phân phối điện.
• Bảng điều khiển trong nhà máy.
• Hệ thống phân phối điện hạ thế.
• Hệ thống điện công nghiệp và công nghiệp quy mô vừa, nhỏ.
• Bảo vệ đường dây và thiết bị đóng cắt.
• Các mạng điện 3 pha có dòng tải lớn.
• Hệ thống sử dụng thanh cái đồng Busbar.

Đối với từng dự án, MCCB cần được lựa chọn dựa trên dòng tải, điện áp vận hành, dòng ngắn mạch dự kiến, khả năng phối hợp bảo vệ và điều kiện lắp đặt thực tế.
