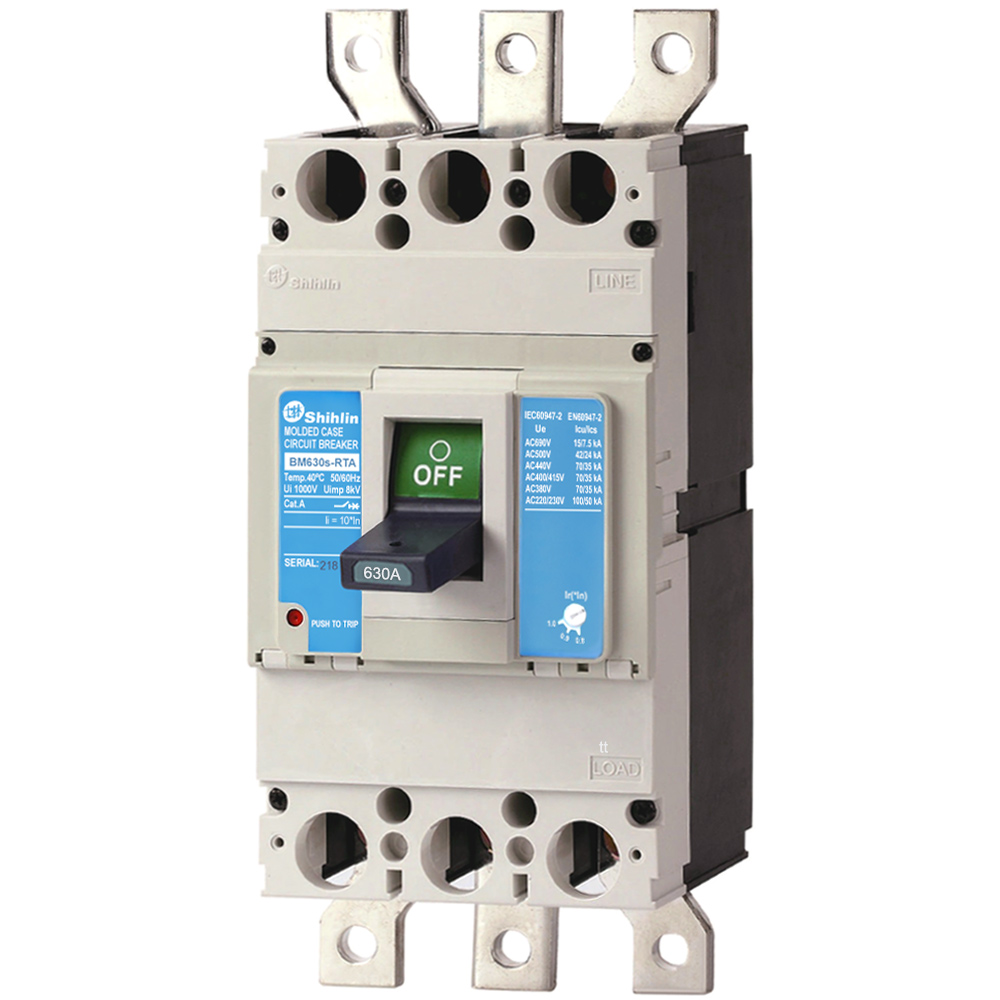

MCCB BM630s-RTA 3P 630A 70kA Shihlin

Trong các hệ thống điện công nghiệp có dòng tải lớn, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng đối với độ an toàn và khả năng vận hành ổn định của toàn hệ thống. MCCB BM630s-RTA 3P 630A 70kA Shihlin là dòng aptomat khối 3 pha được thiết kế cho các hệ thống điện hạ thế, tủ điện tổng, bảng phân phối và mạng điện nhà máy cần dòng định mức lớn cùng khả năng cắt ngắn mạch cao.

Sản phẩm có dòng định mức 630A, khung 630AF, 3 cực và khả năng cắt ngắn mạch 70kA tại AC 380/415V. Bên cạnh đó, MCCB được trang bị bộ trip chỉnh nhiệt kết hợp cơ cấu từ tính cố định, hỗ trợ bảo vệ hệ thống trước các sự cố quá tải và ngắn mạch.

Tổng quan MCCB BM630s-RTA 3P 630A 70kA

MCCB BM630s-RTA 3P 630A 70kA thuộc dòng cầu dao dạng khối của Shihlin, thương hiệu có xuất xứ Đài Loan. Thiết bị được sử dụng để đóng cắt và bảo vệ mạch điện khi xuất hiện những điều kiện vận hành bất thường.

Sản phẩm còn được gọi bằng nhiều tên phổ biến như aptomat khối 630A, CB khối 630A, MCCB 3P 630A hoặc cầu dao dạng khối 630A.

Một trong những điểm nổi bật của BM630s-RTA là khả năng chịu tải lớn kết hợp dòng cắt ngắn mạch cao. Tại điện áp AC 380/415V, khả năng cắt ngắn mạch đạt 70kA; trong khi tại AC 220/240V, thông số này đạt tới 100kA. Đây là yếu tố đáng chú ý khi lựa chọn MCCB cho các hệ thống phân phối điện công nghiệp.

Mã sản phẩm: BM630sRTA3P630A
Thương hiệu: Shihlin
Xuất xứ thương hiệu: Đài Loan
Dòng định mức: 630A
Số cực: 3P
Khung MCCB: 630AF
Khả năng cắt tại AC 380/415V: 70kA

Thông số kỹ thuật MCCB BM630s-RTA 3P 630A

Các thông số kỹ thuật chính của sản phẩm gồm:

• Kích thước khung: 630AF
• Số cực: 3P
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 1000VAC
• Điện áp hoạt động định mức Ue: 690VAC
• Điện áp xung chịu đựng định mức Uimp: 8kV
• Dòng điện định mức In: 630A tại 40°C
• Khả năng cắt ngắn mạch tại AC 380/415V: 70kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 100kA
• Bộ Trip: chỉnh nhiệt, cố định từ tính
• Ics: 50% Icu
• Kiểu kết nối: thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: 5,7 kg

Những thông số trên giúp kỹ sư, đơn vị thiết kế và thi công điện dễ dàng đánh giá khả năng tương thích của MCCB với dòng tải, điện áp vận hành cũng như yêu cầu bảo vệ của từng hệ thống.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB Shihlin BM630s-RTA 630A là bảo vệ hệ thống điện trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Thiết bị được trang bị bộ trip điều chỉnh nhiệt và từ tính cố định. Thành phần bảo vệ nhiệt có nhiệm vụ phản ứng khi dòng điện vượt quá giới hạn cho phép trong một khoảng thời gian nhất định. Điều này giúp hạn chế tình trạng dây dẫn, thanh cái và thiết bị điện làm việc kéo dài trong điều kiện quá tải.

Trong khi đó, cơ cấu bảo vệ từ tính hỗ trợ MCCB tác động nhanh khi xuất hiện dòng ngắn mạch lớn. Việc ngắt mạch kịp thời giúp cô lập khu vực gặp sự cố và hạn chế ảnh hưởng đến các thiết bị khác trong hệ thống.

Với khả năng cắt 70kA tại AC 380/415V, BM630s-RTA đặc biệt phù hợp với những vị trí có dòng ngắn mạch dự kiến tương đối cao.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

MCCB BM630s-RTA sử dụng vỏ hộp bằng nhựa tổng hợp có khả năng cách điện, phù hợp với đặc điểm của thiết bị đóng cắt dạng khối.

Các bộ phận kim loại chính được xử lý chống ăn mòn nhằm nâng cao khả năng làm việc trong môi trường công nghiệp. Đồng thời, sản phẩm có giải pháp bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước, góp phần duy trì độ ổn định trong quá trình sử dụng.

Kích thước 140 x 257 x 103 mm giúp kỹ thuật viên có cơ sở bố trí không gian tủ điện, thanh cái và các thiết bị liên quan ngay từ giai đoạn thiết kế.

Với trọng lượng khoảng 5,7 kg, việc lắp đặt cần được thực hiện trên hệ thống giá đỡ hoặc mặt tủ phù hợp, đồng thời tuân thủ yêu cầu kỹ thuật về đấu nối và khoảng cách an toàn điện.

Hỗ trợ kết nối thanh đồng Busbar

Đối với tủ điện công nghiệp sử dụng dòng điện lớn, thanh cái đồng thường được lựa chọn để phân phối điện giữa các thiết bị.

MCCB BM630s-RTA 3P 630A hỗ trợ phương án kết nối thanh đồng Busbar tùy chọn. Điều này thuận tiện khi tích hợp MCCB vào tủ điện tổng, tủ phân phối và các hệ thống điện sử dụng busbar.

Việc thiết kế và lựa chọn tiết diện thanh đồng cần căn cứ vào dòng tải thực tế, điều kiện tản nhiệt, nhiệt độ môi trường, phương pháp bố trí và các yêu cầu kỹ thuật của công trình. Vì vậy, đối với hệ thống 630A, người thiết kế nên tính toán cụ thể thay vì lựa chọn thanh cái chỉ dựa trên dòng định mức của MCCB.

Điện áp hoạt động lên đến 690VAC

BM630s-RTA có điện áp hoạt động định mức Ue 690VAC, điện áp cách điện định mức Ui 1000VAC và điện áp xung chịu đựng Uimp 8kV.

Dải thông số này giúp thiết bị đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện hạ thế công nghiệp.

Tuy nhiên, khi lựa chọn MCCB, không nên chỉ dựa vào điện áp và dòng định mức. Các thông số như khả năng cắt ngắn mạch, đặc tính trip, Icu, Ics, điều kiện nhiệt độ và đặc điểm tải cũng cần được xem xét đồng thời để đảm bảo thiết bị phù hợp với hệ thống thực tế.

Tuân thủ các tiêu chuẩn kỹ thuật

Theo thông tin kỹ thuật của sản phẩm, MCCB BM630s-RTA 3P 630A Shihlin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2 và JIS 8370 & 8201-2.

Việc sản phẩm được thiết kế theo các tiêu chuẩn dành cho thiết bị đóng cắt và bảo vệ mạch điện là cơ sở quan trọng để kỹ sư xem xét khi lựa chọn thiết bị cho tủ điện và hệ thống phân phối.

Đặc biệt với các dự án công nghiệp, thông số kỹ thuật và tiêu chuẩn sản phẩm cần được đối chiếu với bản vẽ thiết kế, yêu cầu của chủ đầu tư cũng như điều kiện vận hành thực tế trước khi đưa vào sử dụng.

Ứng dụng của MCCB BM630s-RTA 3P 630A 70kA

Nhờ dòng định mức lớn và khả năng cắt cao, MCCB BM630s-RTA có thể được ứng dụng tại nhiều vị trí trong mạng điện hạ thế như:

• Tủ điện tổng MSB.
• Tủ phân phối điện công nghiệp.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Bảng điều khiển và thiết bị đóng cắt.
• Hệ thống phân phối điện 3 pha.
• Mạng điện thương mại và công nghiệp.
• Các nhánh tải có dòng vận hành lớn.
• Hệ thống cần MCCB 630A với khả năng cắt ngắn mạch cao.

Đối với hệ thống điện dân dụng hoặc công nghiệp nhỏ, sản phẩm chỉ nên được lựa chọn khi dòng tải và thiết kế hệ thống thực tế yêu cầu MCCB có định mức tương ứng.

Vì sao nên lựa chọn MCCB BM630s-RTA 3P 630A?

Điểm đáng chú ý đầu tiên của sản phẩm là dòng định mức 630A, phù hợp với các hệ thống phân phối điện công suất lớn. Kết hợp với đó là khả năng cắt 70kA tại AC 380/415V, giúp thiết bị đáp ứng những hệ thống có yêu cầu cao về khả năng xử lý dòng sự cố.

Bộ trip chỉnh nhiệt, cố định từ tính giúp MCCB đảm nhiệm đồng thời chức năng bảo vệ quá tải và ngắn mạch. Thiết kế vỏ cách điện, xử lý chống ăn mòn cho các thành phần kim loại cùng khả năng kết nối Busbar cũng hỗ trợ tốt cho việc tích hợp thiết bị trong tủ điện công nghiệp.

Ngoài ra, sản phẩm đến từ Shihlin – thương hiệu có xuất xứ Đài Loan, phù hợp với nhu cầu tìm kiếm thiết bị đóng cắt công nghiệp có thông số kỹ thuật rõ ràng và đáp ứng các tiêu chuẩn IEC/EN, JIS liên quan.

Lưu ý khi lựa chọn và lắp đặt MCCB 630A

Để MCCB phát huy đúng chức năng bảo vệ, người dùng cần lựa chọn thiết bị dựa trên tính toán kỹ thuật của hệ thống.

Dòng định mức của MCCB phải phù hợp với tải và khả năng chịu dòng của dây dẫn hoặc thanh cái. Đồng thời, khả năng cắt Icu phải lớn hơn hoặc phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Việc đấu nối thanh đồng Busbar cần đảm bảo bề mặt tiếp xúc tốt, lực siết phù hợp và hạn chế phát sinh nhiệt tại đầu cực. Tủ điện cũng cần có không gian và khả năng thông gió thích hợp với tải vận hành.

Đối với các hệ thống điện công nghiệp lớn, việc lựa chọn, lắp đặt và hiệu chỉnh thiết bị bảo vệ nên được thực hiện bởi kỹ sư hoặc kỹ thuật viên điện có chuyên môn.
