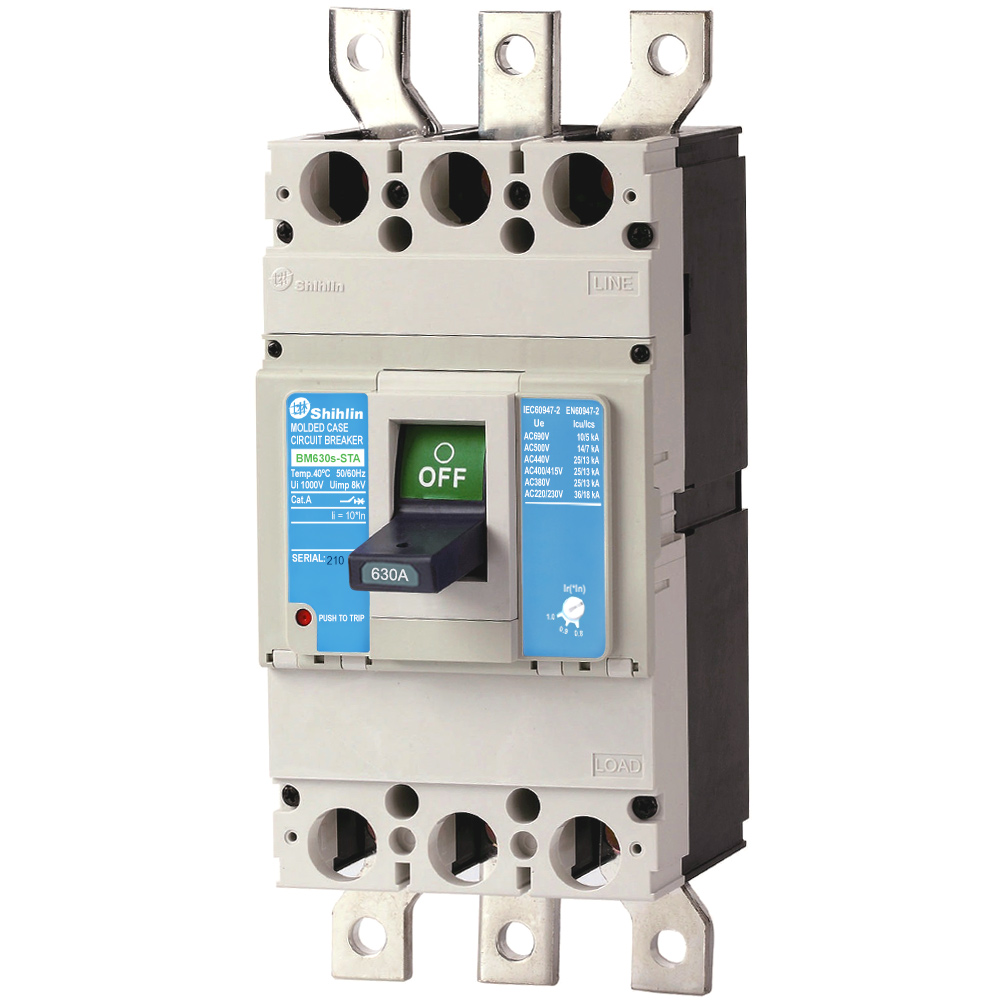

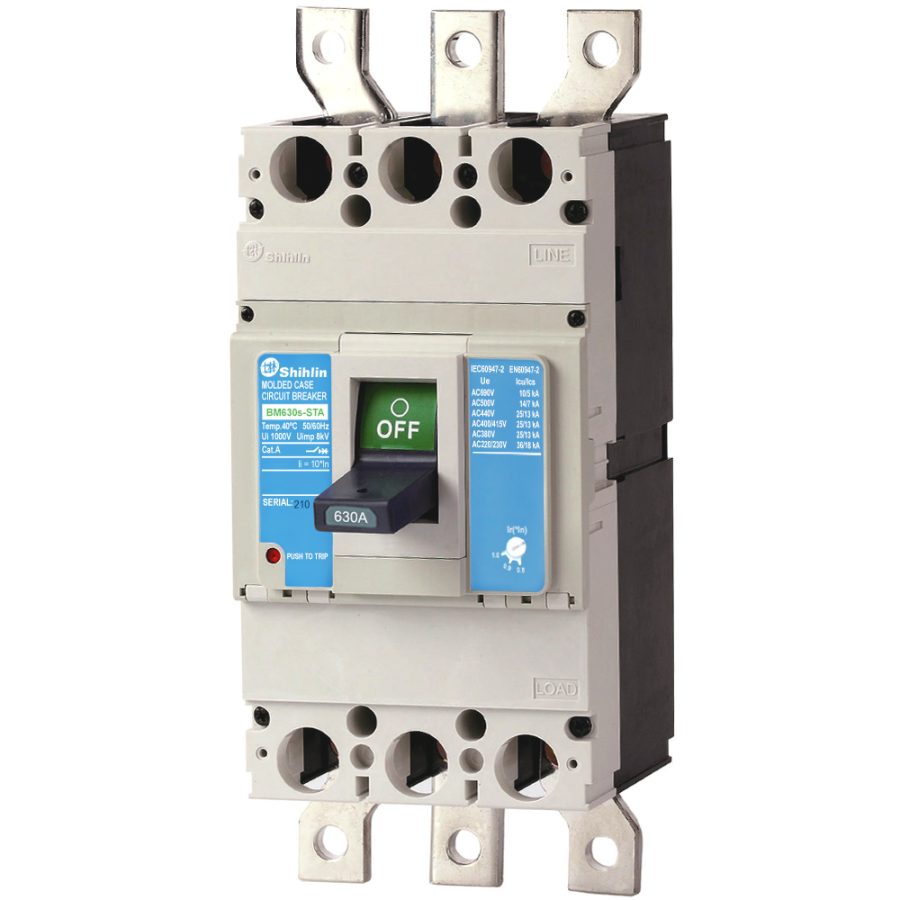

MCCB BM630s-STA 3P 630A 25kA Shihlin

MCCB BM630s-STA 3P 630A 25kA Shihlin là dòng aptomat khối 3 pha được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 630A, kích thước khung 630AF, khả năng cắt ngắn mạch 25kA tại AC 380/415V và 36kA tại AC 220/240V, phù hợp sử dụng trong tủ điện, bảng điều khiển và mạng điện hạ thế công nghiệp.

Với bộ trip điều chỉnh nhiệt, cố định từ tính, điện áp hoạt động định mức lên đến 690VAC và khả năng kết nối thanh cái đồng Busbar tùy chọn, MCCB BM630s-STA đáp ứng tốt nhu cầu bảo vệ cho các hệ thống điện có dòng tải lớn.

Tổng quan MCCB BM630s-STA 3P 630A Shihlin

MCCB BM630s-STA 3P 630A có mã hàng BM630sSTA3P630A, thuộc nhóm MCCB – Moulded Case Circuit Breaker, thường được gọi với nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm được sản xuất bởi Shihlin, thương hiệu có xuất xứ Đài Loan. Thiết bị được thiết kế theo các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2, hướng đến các ứng dụng đóng cắt và bảo vệ mạng điện hạ thế trong nhà máy, xưởng sản xuất, tủ phân phối và nhiều hệ thống điện công nghiệp.

Một trong những điểm đáng chú ý của BM630s-STA là dòng điện định mức lên tới 630A tại nhiệt độ 40°C. Kết hợp với khả năng cắt ngắn mạch 25kA tại điện áp AC 380/415V, sản phẩm phù hợp với những vị trí cần MCCB công suất lớn và khả năng bảo vệ ổn định.

Thông số kỹ thuật MCCB BM630s-STA 3P 630A 25kA

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM630s-STA 3P 630A 25kA Shihlin
• Mã hàng: BM630sSTA3P630A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 630AF
• Số cực: 3P
• Tần số hoạt động: 50/60Hz
• Dòng điện định mức In: 630A tại 40°C
• Điện áp cách điện định mức Ui: 1000VAC
• Điện áp hoạt động định mức Ue: 690VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 25kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 36kA
• Ics: 50% Icu
• Bộ Trip: Điều chỉnh nhiệt, cố định từ tính
• Kết nối: Thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: Khoảng 5,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370, JIS 8201-2

Các thông số trên giúp kỹ sư và đơn vị thi công dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của hệ thống trước khi lựa chọn.

Khả năng bảo vệ quá tải và ngắn mạch

Nhiệm vụ quan trọng của MCCB Shihlin BM630s-STA 630A là bảo vệ hệ thống điện trước hai dạng sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện duy trì vượt quá giới hạn cho phép, tình trạng quá tải kéo dài có thể làm dây dẫn và thiết bị điện tăng nhiệt. MCCB sử dụng cơ chế bảo vệ nhiệt để phát hiện và ngắt mạch khi điều kiện vận hành vượt ngưỡng thiết lập.

Đối với sự cố ngắn mạch, dòng điện có thể tăng lên rất lớn trong thời gian ngắn. Bộ bảo vệ từ tính cố định hỗ trợ MCCB phản ứng với sự gia tăng dòng điện bất thường, góp phần cô lập sự cố và hạn chế ảnh hưởng tới các thiết bị phía sau.

BM630s-STA có khả năng cắt 25kA tại AC 380/415V và 36kA tại AC 220/240V. Khi lựa chọn MCCB, kỹ sư cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo khả năng cắt của thiết bị đáp ứng yêu cầu thực tế.

Bộ trip chỉnh nhiệt, cố định từ tính

MCCB BM630s-STA được trang bị bộ trip điều chỉnh nhiệt và cố định từ tính.

Khả năng điều chỉnh nhiệt giúp việc thiết lập bảo vệ quá tải linh hoạt hơn so với thiết bị chỉ sử dụng một ngưỡng cố định. Đây là đặc điểm hữu ích khi MCCB được tích hợp vào các hệ thống phân phối điện có yêu cầu phối hợp bảo vệ khác nhau.

Trong khi đó, cơ cấu từ tính cố định đảm nhiệm chức năng bảo vệ khi xuất hiện dòng sự cố lớn do ngắn mạch.

Việc lựa chọn và cài đặt thông số bảo vệ cần được thực hiện dựa trên dòng tải, tiết diện dây dẫn, đặc tính thiết bị phía sau cũng như yêu cầu phối hợp bảo vệ của toàn hệ thống.

Thiết kế chắc chắn, phù hợp môi trường công nghiệp

Phần vỏ của CB khối BM630s-STA Shihlin được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ảnh hưởng của hiện tượng ngưng tụ hơi nước.

Những đặc điểm này hỗ trợ thiết bị hoạt động trong môi trường tủ điện và hệ thống công nghiệp, nơi yêu cầu về độ bền và khả năng cách điện được đặt lên hàng đầu.

Sản phẩm có kích thước 140 x 257 x 103 mm và trọng lượng khoảng 5,7kg. Thông số kích thước rõ ràng giúp đơn vị thiết kế chủ động tính toán không gian bố trí bên trong tủ điện.

Kết nối thanh đồng Busbar linh hoạt

BM630s-STA hỗ trợ kết nối thanh cái đồng Busbar tùy chọn, phù hợp với các tủ phân phối có dòng điện lớn.

Busbar thường được sử dụng trong hệ thống điện công nghiệp nhằm phân phối dòng điện giữa MCCB và các thiết bị đóng cắt khác. Với dòng định mức 630A, phương án đấu nối bằng thanh cái giúp việc bố trí hệ thống phân phối điện thuận tiện và phù hợp hơn với nhiều thiết kế tủ điện công suất lớn.

Khi thiết kế thanh cái, cần lựa chọn tiết diện, khoảng cách cách điện, khả năng chịu nhiệt và phương án cố định phù hợp với dòng tải cũng như dòng ngắn mạch của hệ thống.

Điện áp cách điện lên đến 1000VAC

Một thông số đáng chú ý khác của MCCB BM630s-STA 3P 630A là điện áp cách điện định mức Ui 1000VAC và điện áp hoạt động định mức Ue 690VAC.

Bên cạnh đó, điện áp chịu xung định mức Uimp đạt 8kV, cung cấp cơ sở kỹ thuật để thiết bị được tích hợp vào các hệ thống phân phối điện đáp ứng yêu cầu tương ứng.

Tần số hoạt động 50/60Hz giúp MCCB phù hợp với nhiều hệ thống điện xoay chiều thông dụng.

Ứng dụng của MCCB BM630s-STA 3P 630A

Nhờ dòng định mức lớn và khả năng bảo vệ quá tải, ngắn mạch, MCCB Shihlin BM630s-STA 3P 630A 25kA có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện tổng và tủ phân phối điện.
• Hệ thống điện nhà máy, nhà xưởng.
• Bảng điều khiển và hệ thống đóng cắt.
• Mạng điện hạ thế công nghiệp.
• Hệ thống phân phối điện cho máy móc và dây chuyền sản xuất.
• Công trình thương mại hoặc hệ thống điện có nhu cầu sử dụng dòng tải lớn.
• Các tủ điện sử dụng kết nối thanh cái Busbar.
